技术摘要：
本发明涉及一种辅助排痰的叩背仪，包括背主体，所述背主体中部设有叩击组件；所述背主体上端设有两个肩部组件，所述肩部组件为弧形；所述背主体的中部为叩背组件；所述肩部组件一端通过减震组件连接设有前主体；所述背主体下端设有腰部组件，所述腰部组件与所述肩部组  全部
背景技术：
目前，呼吸系统疾病是日常生活中常见的疾病，大都合并有肺部感染，出现气喘、 呼吸困难、气体交换障碍等症状，严重时会因为呼吸衰竭等而危及生命。 在医学临床上对排痰困难患者处置方式主要采用辅助咳痰的胸背部物理疗法，即 手工敲击法、体外振动机排痰法； 但是，手工敲击排痰力道不易把控，同时护理人员长时间的敲击排痰也容易疲劳； 技术人员经过研究研发了一些排痰机器，比如201320469226 .7公开的一种排痰 机，其通过机械装置实现了排痰的自动化，通过机器实施叩背动作，但是也可得知该种设备 的结构过于复杂，使用不便，不便于病房使用。 在上述基础上，一些技术人员进行了改进，提供了一些背心式的排痰背心，如 201710815524.X中公开的技术，虽然实现了设备的小型化，但是同时出现了不能更好的匹 配不同的体型，只能用于一些普通体型的病人，当病人过胖、过瘦时该背心都不便于舒适穿 着，会影响叩背排痰；同时，该专利申请中展示的排痰组件需要较多的螺杆传动，通过螺杆 传动进行叩击动作，会使得排痰组件的体积偏大，从而使得排痰背心后部变厚，增加患者穿 着负担。
技术实现要素：

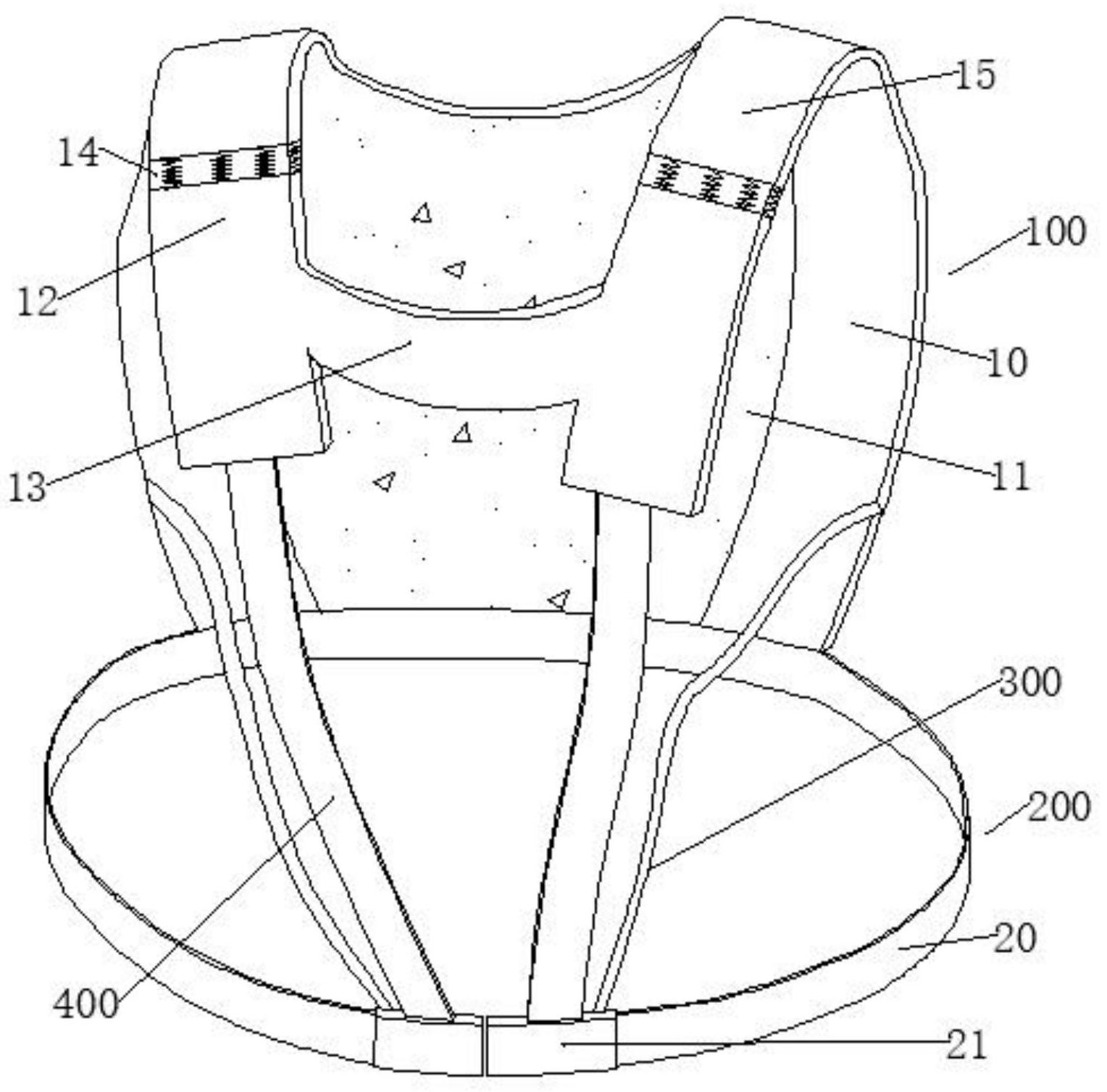

针对上述问题，本发明提供一种辅助排痰的叩背仪，主要解决了现有技术设备结 构复杂、不便于穿着、不能适应不同体型等问题。 为了解决上述问题，本发明采用如下技术方案： 一种辅助排痰的叩背仪，包括背主体，所述背主体中部设有叩击组件； 所述背主体上端设有两个肩部组件，所述肩部组件为弧形； 所述背主体的中部为叩背组件； 所述肩部组件一端通过减震组件连接设有前主体； 所述背主体下端设有腰部组件，所述腰部组件与所述肩部组件位于所述背主体同 一侧； 所述腰部组件包括腰带，以及用于将腰带两端连接的连接组件，所述连接组件由 分别设置在腰带两端，且能相互匹配连接的两个连接本体组成； 所述前主体下端通过前束带连接于对应的连接本体；所述背主体两侧中部分别通 过收紧带连接于对应的连接本体； 所述叩背组件的壳体内设有叩背机构； 所述叩背机构包括并列设置的驱动轮盘和主体元件，所述驱动轮盘能以驱动轴为 轴转动；所述主体元件设有滑轮，所述滑轮的转动平面垂直于所述驱动轮盘的转动平面； 3 CN 111544278 A 说　明　书 2/4 页 所述驱动轮盘一端的侧面的线柱上套设有连接绳；所述连接绳远离所述线柱一端 从滑轮绕过后连接于叩背元件，所述叩背元件与所述主体元件之间设有弹性组件，所述叩 背元件位于所述叩背组件内侧。 优选的，所述腰带为弹性带。 优选的，所述弹性组件伸缩方向垂直于所述驱动轮盘转动平面。 优选的，所述驱动轮盘为偏心轮盘，所述线柱设置在所述偏心轮盘远离驱动轴的 一端。 优选的，所述主体元件内设有L型腔体，所述滑轮位于L型腔体折弯处；所述连接绳 从所述L型腔体中穿过。 优选的，所述L型腔体分为第一侧腔和第二侧腔；所述L型腔体远离所述驱动轮盘 的第一侧腔垂直于所述驱动轮盘转动平面。 优选的，当所述驱动轮盘转动时，所述连接绳能拉动所述叩背元件将弹性组件压 缩，向所述主体元件移动。 优选的，所述收紧带和所述前束带长度可调。 优选的，所述前主体为工型，所述前主体中部为调节梁，所述调节梁长度可调。 优选的，所述减震组件内部为弹簧组。 本发明的有益效果是： 1.能够适用于更多的体型，对背心可以进行调节，将其缩小或拉大； 2.在调节背心后，穿着于身体后，能够保证叩背组件更好的贴合背部，降低了体型 对叩背效果的影响； 3.背心中叩背组件的体积更小，背心厚度小，结构更加稳定，通过一个驱动单元能 够驱动整个叩背单元工作。 附图说明 图1位本发明立体结构示意图； 图2为本发明叩背机构结构示意图； 图3为本发明叩背机构结构位置连接关系示意图； 图4为图3中局部结构示意图； 图5为本发明一种实施方式结构示意图； 图6为本发明另一种实施方式结构示意图。 图中： 10背主体，11叩击组件，12前主体，13调节梁，14减震组件，15肩部组件，110叩背机 构，111驱动轮盘，112主体元件，113叩背元件，114弹性组件，115连接绳，1110驱动轴，1111 远心端，1120滑轮，20腰带，21连接组件，200腰部组件，300收紧带，400前束带。
