技术摘要：
本发明提供了一种橡塑覆合纵向条格式渗灌管，由聚乙烯凹管和橡塑覆合纵向条格组成，所述橡塑覆合纵向条格截面积形状为月牙形，所述聚乙烯凹管与单条或多条橡塑覆合纵向条格熔合在一起，由挤出机共挤出一体成型，壁厚随着长度的增加以1～5％/10米的比例逐渐变小，但不小  全部
背景技术：
渗灌技术是利用埋设于地下的渗灌管道，以浸润方式向农作物根系适时适量输送 水分和养分的新型节水灌溉技术，渗灌技术不但克服了漫灌、喷灌、滴灌等地表灌溉造成的 地表蒸发和水土流失等现象，而且化肥不蒸发，不污染空气、不流失不污染水源，用有机液 态肥不污染土壤，同时能够保持地表温度，促进农作物生长，提高农作物的产量，具有良好 的社会效益和经济效益。 现有的橡塑渗灌管一般为橡胶粉加入树脂、发泡剂挤出制得，水分在一定压力的 作用下从橡塑渗灌管外壁的泡沫孔隙渗出，但是这种发泡材料抗拉伸性能较低，随着离进 水端长度的增大水压下降，远水端渗出流量逐渐变小，流量均匀性变差，决定了橡塑渗灌管 的使用长度不能过长。同时橡塑渗灌管内壁粗糙，水中的泥沙杂质很容易积累吸附到橡塑 渗灌管底部，造成阻塞，影响橡塑渗灌管的使用寿命。
技术实现要素：

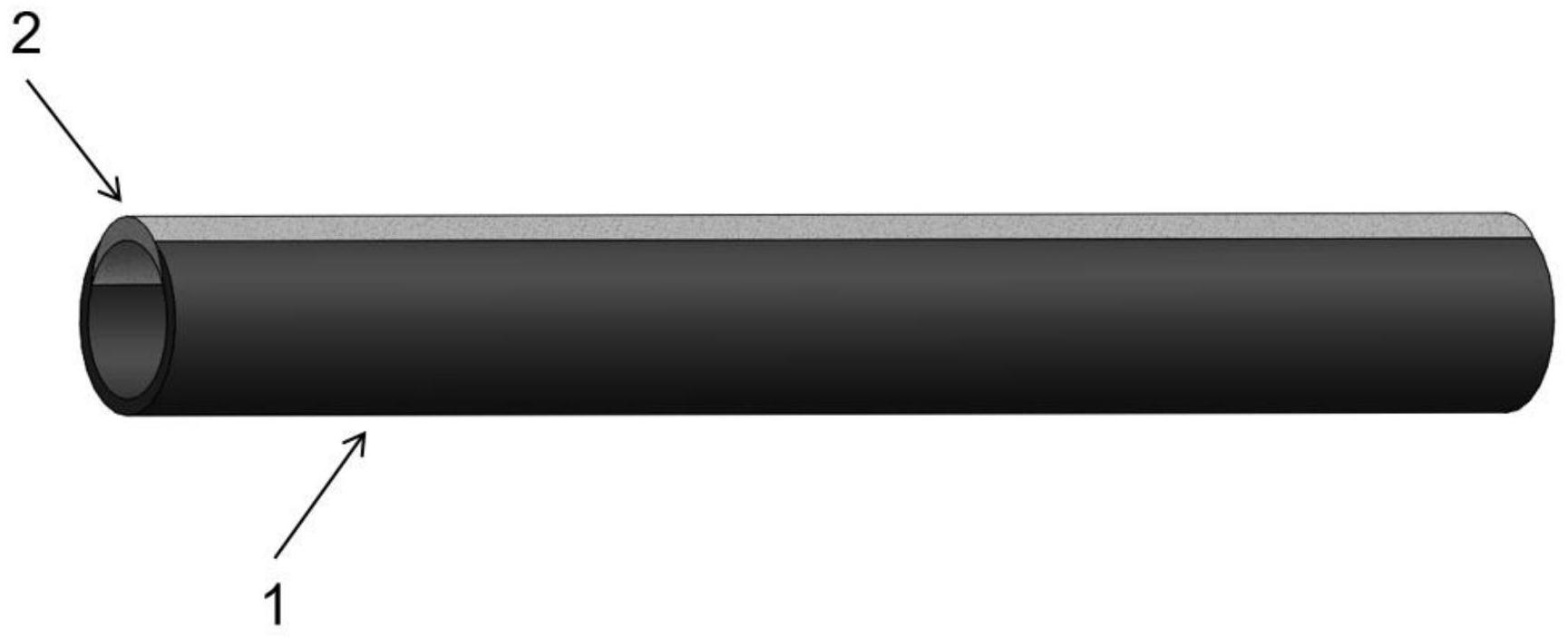

本发明的目的是解决以上现有技术的不足，提供一种抗拉伸性能高、流量均匀性 好、不易堵塞的橡塑覆合纵向条格式渗灌管及制备方法。 本发明的第一方面是提供一种橡塑覆合纵向条格式渗灌管，所述橡塑覆合纵向条 格式渗灌管由聚乙烯凹管和橡塑覆合纵向条格组成， 所述聚乙烯凹管截面积为渗灌管截面积的1/3～4/5,优选为2/3～3/4； 所述橡塑覆合纵向条格截面积为渗灌管截面积的1/5～1/3，优选为1/4～1/3，截 面积形状为月牙形，最大厚度大于聚乙烯凹管0-10mm，优选为2-5mm； 所述聚乙烯凹管与单条或多条橡塑覆合纵向条格熔合在一起，单侧截面覆合长度 为管壁厚度的1/2-10倍，优选为2-5倍，单侧截面覆合长度为在渗灌管横向截面上的聚乙烯 凹管与橡塑覆合纵向条格覆合接触线的长度，覆合接触线越长，两者的接触面越大，熔合粘 接强度越大。橡塑覆合纵向条格式渗灌管由挤出机共挤出一体成型，壁厚随着长度的增加 以1～5％/10米的比例逐渐变小，但不小于初始壁厚的50％。 由于聚乙烯凹管力学性能比橡塑泡沫材料力学性能高，加入高密度聚乙烯材料能 够进一步提高抗拉伸性能；在使用时，聚乙烯凹管铺设在下部，橡塑覆合纵向条格朝上，由 于聚乙烯凹管内壁光滑，泥沙很容易被水冲走，不易积累，与纯橡塑渗灌管相比，大大减少 了堵塞的发生，延长使用寿命；橡塑覆合纵向条格式渗灌管的渗水量可以通过改变橡塑覆 合纵向条格的厚度来调整，厚度越小，渗水量越大，从而减少因渗灌管长度的变大而引起的 渗水量下降，进水端和远水端流量不均匀的缺陷。 优选的，所述聚乙烯凹管原材料组分按重量计，包括低密度聚乙烯(LDPE)70～ 4 CN 111567369 A 说　明　书 2/7 页 90％，高密度聚乙烯(HDPE)10～30％，炭黑色母1～3％； 所述橡塑覆合纵向条格原材料组分按重量计包括橡胶粉25～40％，线性低密度聚 乙烯(LLDPE)55～68％，环氧树脂2～8％，碳纤维粉1～5％，炭黑色母1～3％，棕榈油1～ 3％，发泡剂AC1～3％，润滑剂硬脂酸锌0.5～1.5％。 所述橡塑覆合纵向条格中含有线性低密度聚乙烯，热熔点低，粘结性好，与聚乙烯 凹管中的低密度聚乙烯、高密度聚乙烯相容性好，覆合时粘接牢固；碳纤维粉能够在覆合界 面上形成锚固结构，进一步增强覆合界面强度，使得渗灌管不易损坏；碳纤维粉、环氧树脂、 炭黑、棕榈油发泡剂AC的协同作用能够改善橡塑覆合纵向条格的拉伸强度和韧性。 优选的，所述低密度聚乙烯(LDPE)为美国陶氏TG2085B，埃克森美孚LD103，LG化学 MB9300/9500，上海石化Q200/Q281/N150，燕山石化LD100AC/LD160AS/N450中的一种或几种 的组合。 优选的，所述高密度聚乙烯(HDPE)为茂名石化E4012/TR480M/HHMTR480，齐鲁石化 DGDB2480/DGD3479，美国陶氏DGDA-2490BK/DGDA-5004NT7/DMDA-6250NT7，埃克森美孚 HD7800P/HD6950YU中的一种或几种的组合。 优选的，所述线性低密度聚乙烯(LLDPE)为新加坡埃克森美孚LL7020KW，北欧化工 FB4230，台湾台塑3214/3224，扬子石化JYX01/YLF1802中的一种或几种的组合。 本发明的第二方面是提供上述一种橡塑覆合纵向条格式渗灌管的制备方法，包括 以下步骤： 步骤一：熔融共挤出，采用2台挤出机分别将聚乙烯凹管、橡塑覆合纵向条格按照 配方比例熔融，经挤出机头口模共挤出，两种材料在机头中进行条状熔合，制得橡塑覆合纵 向条格内嵌在聚乙烯凹管内部的一体化橡塑覆合纵向条格式渗灌管； 步骤二：橡塑覆合纵向条格式渗灌管在牵引机的牵引作用下经过外风环套进行定 径； 步骤三：橡塑覆合纵向条格式渗灌管经过冷却水槽冷却，喷码标注，缠绕机缠绕， 经计米器计数后打包入库。 优选的，步骤一中所述橡塑覆合纵向条格挤出机的各区段温度从进料口段计，分 别是一区120℃～130℃，二区130℃～140℃，三区150℃～160℃，四区170℃～180℃，五区 170～180℃，机头连接器150℃～160℃，机头体170℃～180℃，口模150℃～160℃； 所述聚乙烯凹管挤出机从进料口段计，各区温度分别是一区130℃～140℃，二区 140℃～150℃，三区170℃～180℃，四区180℃～190℃，五区170℃～180℃，机头连接器160 ℃～170℃，机头体170℃～180℃，口模150℃～160℃。 优选的，步骤二中牵引机可自动调整线速度，使渗灌管壁厚壁厚随着长度的增加 以1～5％/10米的比例逐渐变小，最大不小于初始壁厚的50％，用以调整管材渗水量。 优选的，步骤三中喷码标注应注明渗灌管长度和进水方向，渗灌管壁较厚的一端 为使用时的进水端。 本发明的第三方面是提供上述橡塑覆合纵向条格式渗灌管在浅层土壤埋设渗水 并水肥药一体灌溉植物领域的应用。 与现有技术相比，本发明提供的一种橡塑覆合纵向条格式渗灌管具有以下的增益 效果： 5 CN 111567369 A 说　明　书 3/7 页 (1)抗拉伸性能好。本发明提供的橡塑覆合纵向条格式渗灌管实现了聚乙烯材料 与橡塑泡沫材料的覆合，由于聚乙烯凹管力学性能比纯橡塑泡沫材料力学性能高，抗拉伸 性能远大于纯橡塑渗灌管，加入高密度聚乙烯材料则能进一步提高抗拉伸性能。 (2)流量均匀性好。本发明提供的橡塑覆合纵向条格式渗灌管可以通过在定径时 改变牵伸的方法来改变橡塑覆合纵向条格的厚度，进而调整渗水量，厚度越小，渗水量越 大，从而减少因渗灌管长度的变大而引起的渗水量下降，进水端和远水端流量不均匀的缺 陷。 (3)减少堵塞，使用寿命长。本发明提供的橡塑覆合纵向条格式渗灌管在使用时， 聚乙烯凹管铺设在下部，橡塑覆合纵向条格朝上，由于聚乙烯凹管内壁光滑，泥沙很容易被 水冲走，不易积累，可用于浅层土壤埋设渗水并水肥药一体灌溉植物，与纯橡塑渗灌管相 比，可大大减少了堵塞的发生，延长使用寿命。 附图说明 图1是本发明具有单橡塑覆合纵向条格的橡塑覆合纵向条格式渗灌管的结构示意 图，图2是本发明具有单橡塑覆合纵向条格的橡塑覆合纵向条格式渗灌管横向截面示意图， 图3是本发明具有双橡塑覆合纵向条格的橡塑覆合纵向条格式渗灌管的结构示意图，图4是 本发明具有双橡塑覆合纵向条格的橡塑覆合纵向条格式渗灌管横向截面示意图，图5本发 明橡塑覆合纵向条格式渗灌管制备方法工艺示意图。 其中：1-聚乙烯凹管；2-橡塑覆合纵向条格。
