技术摘要：
本发明提出了虹吸注油装配方法，基于虹吸注油装配夹具实现；所述的虹吸注油装配夹具的核心是采用包具有良好的毛细吸附效应的高分子化纤做涂油棒，定位块采用聚甲醛材料；把零件放置在虹吸注油装配夹具上，高分子化纤材料制造的涂油棒伸入到零件内腔表面，根据涂油量放  全部
背景技术：
目前，行业内大多采用手工或者机械涂抹润滑油；手工涂抹容易造成涂抹不均匀 和某些复杂面涂抹部到的情况，而且手工涂抹无法精准定量，进而引发一系列不良情况发 生；机械涂抹比手工涂抹对油量控制更加精准，但是需要精确的定位面或者定位点，而且零 件的一致型要好，不然会引起磕碰等现象损坏零件或者涂油喷头，同时，需要反复试验才能 得出合适的油脂喷涂压力及进给量，且不适合复杂零件内腔表面的涂抹润滑油。
技术实现要素：

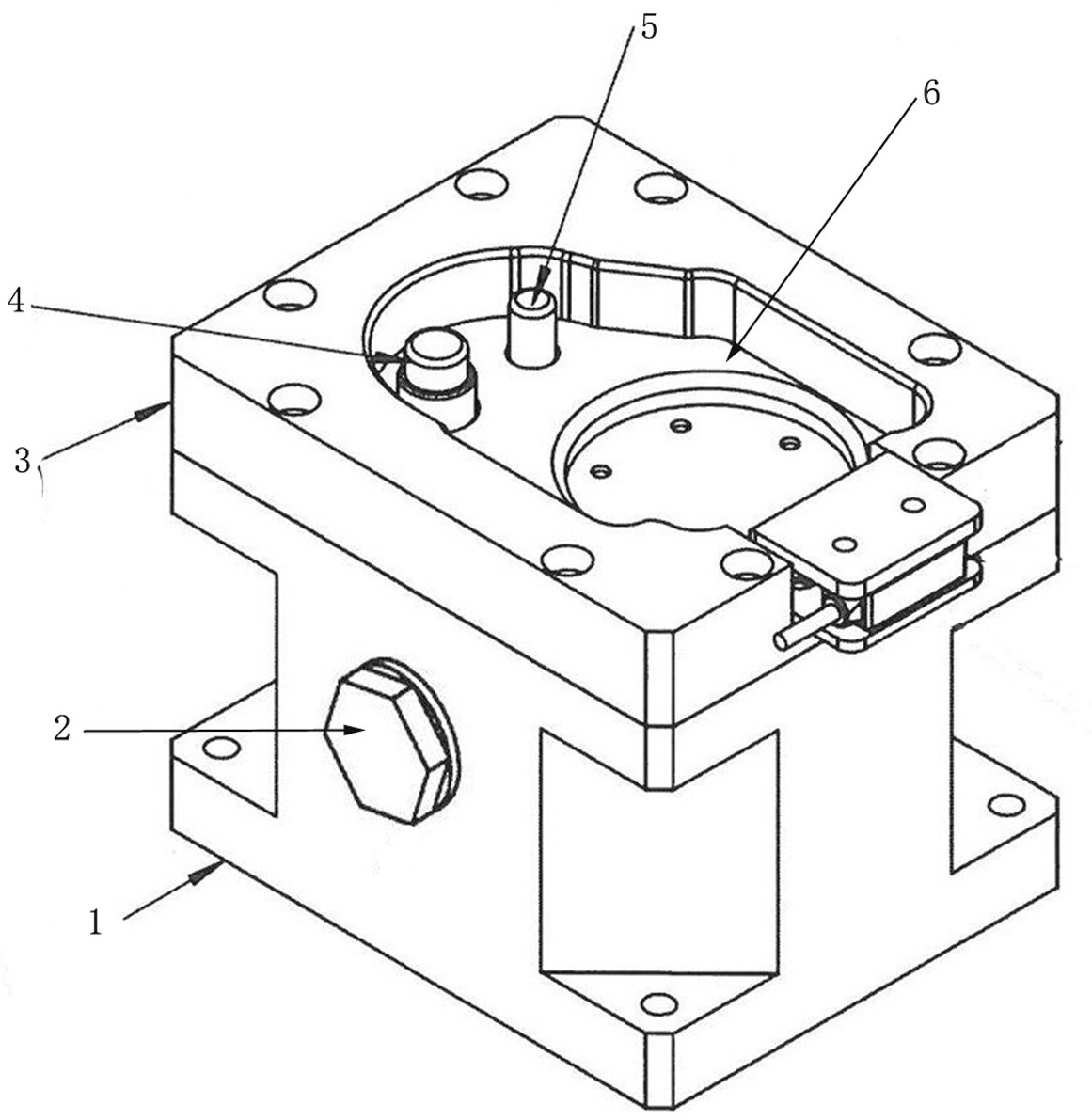

本发明提出虹吸注油装配方法，采用高分子化纤材料制造涂油棒，利用虹吸原理 使零件放置在其上，涂油棒伸入到零件内腔表面，能很快速均匀的吸附润滑油，能准确控制 润滑油的用量。 为此，本发明的技术方案为：虹吸注油装配方法，基于虹吸注油装配夹具实现； 所述的虹吸注油装配夹具，包括储油罐、高分子化纤材料制造的涂油棒、定位块，储油 罐上设有注油口；定位块采用聚甲醛材料，定位块连接在储油罐的顶部，定位块上设有空开 零件轮廓的空腔；涂油棒穿过定位块的通过孔置于储油罐中，涂油棒的尾部与储油罐的内 底之间设有涂油棒的复位弹簧，涂油棒的头部是深入到零件内腔表面的注油部；所述高分 子化纤材料是具有良好的毛细吸附效应的材料； 虹吸注油装配方法：把零件放置在虹吸注油装配夹具上，高分子化纤材料制造的涂油 棒伸入到零件内腔表面，根据涂油量放置够规定的时间即可均匀的注入润滑油。 对上述技术方案的进一步说明：采用聚丙烯酸钠交联物或聚乙烯醇交联聚合物制 造涂油棒；上述是现有技术中，优先的高分子化纤，材料易得，易于实施。 对上述技术方案的进一步限定：涂油棒为1个或多个，涂油棒的数量设置是根据零 件需要注油的部位数量来确定的。 本发明的有益效果是：本发明创新思路，利用虹吸原理，采用具有良好的毛细吸附 效应的高分子化纤做涂油棒，使零件放置在其上能快速均匀的吸附润滑油，能准确控制润 滑油的用量，大幅提升了质量稳定性；并且，定位块采用聚甲醛材料，这样在零件放入的过 程中不会磕伤零件表面。 附图说明 图1是本发明中虹吸注油装配夹具的立体图。 图2是本发明中虹吸注油装配夹具的俯视图。 图3是图2中沿A-A剖视图。 3 CN 111545413 A 说　明　书 2/2 页
