技术摘要：
一种可扩展的微型滚动球磨机，它涉及研磨设备领域，特别地涉及一种微型滚动球磨机。一种可扩展的微型滚动球磨机包括框架、一套或多套动力系统、一套或多套传动系统和一个或多个球磨罐；一套动力系统包括一个电机和一个驱动齿轮；一套传动系统包括六个轴承座、一根主动  全部
背景技术：
球磨机是一种借助研磨介质对物料进行破碎和混合的机械设备，广泛应用于矿 冶、建筑、材料等领域及科学研究中。球磨机的工作方式为，将物料和研磨介质放入球磨罐 内，使用电机带动滚筒及球磨罐转动，利用研磨介质与球磨罐内壁的摩擦力将研磨介质带 到一定高度处后其自由下落，利用研磨介质的重力势能及动能将物料破碎成粉末。球磨罐 中物料及研磨介质占罐容积的体积比将极大影响球磨效果，为取得良好的混合、粉碎效果， 一般物料体积应为罐容积的三分之一到一半。目前，纳米材料、特种陶瓷、玻璃、粉末冶金等 科学研究实验室所使用的球磨机体积大，安装繁琐，扩展能力差，其适配的球磨罐容积一般 为200-2000mL，每罐填料量为60-1000mL，存在一定的物料浪费现象，且难以满足该类实验 室少量、多批、高通量、高效率物料混合、粉碎的实验需求。
技术实现要素：

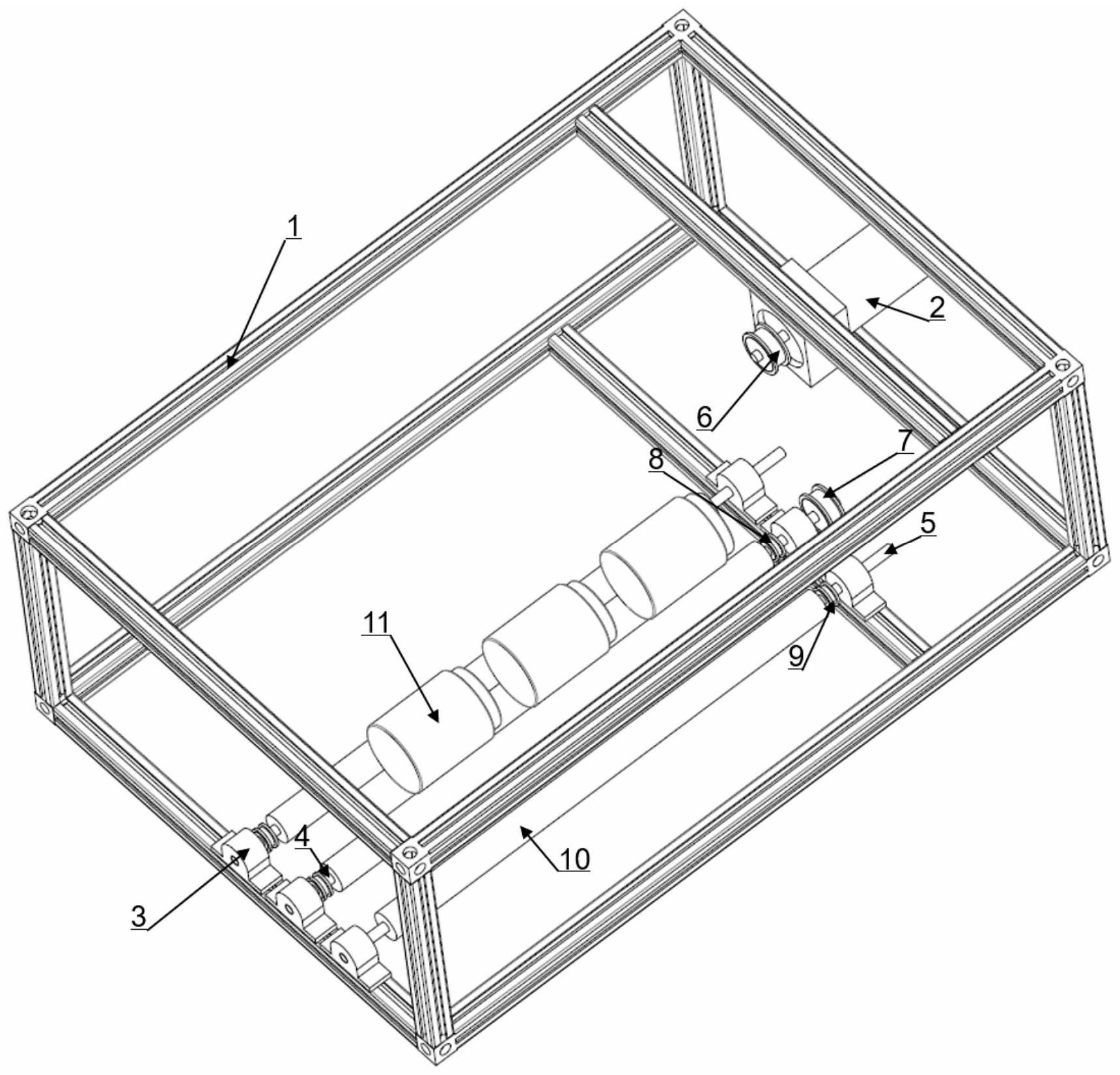

本发明的目的是要解决现有科学研究实验室所使用的球磨机体积大，安装繁琐， 扩展能力差，不能实现少量、多批、高通量和高效率物料混合的问题，而提供一种可扩展的 微型滚动球磨机。 一种可扩展的微型滚动球磨机包括框架、一套或多套动力系统、一套或多套传动 系统和一个或多个球磨罐； 所述的框架上设有动力系统的固定支架和传动系统的固定支架，且动力系统的固 定支架和传动系统的固定支架分别设置在框架相对的两个平面上； 一套动力系统包括一个电机和一个驱动齿轮；电机设置在动力系统的固定支架 上，驱动齿轮安装在电机的主轴上； 一套传动系统包括六个轴承座、一根主动轴、两根被动轴、一个被动齿轮、两个第 一传动齿轮、两个第二传动齿轮和三根套管；每两个轴承座为一组，分别设置在传动系统的 固定支架及与传动系统的固定支架平行的框架的棱边上； 所述的轴承座内设有轴承，主动轴和被动轴为直径与轴承座内设有的轴承内径相 匹配的转轴；主动轴和被动轴分别由一组轴承座进行约束，使其绕轴心转动；两根被动轴分 别安装在主动轴的两侧； 所述的被动齿轮安装在主动轴的一端，两个第一传动齿轮安装在主动轴上，且分 别靠近约束主动轴的两个轴承座；两个第二传动齿轮分别安装在两根被动轴上，且分别与 两个第一传动齿轮相对应； 所述的主动轴和被动轴外均套设有套管； 一套动力系统与一套传动系统配合使用，驱动齿轮通过皮带轮与被动齿轮连接， 两个第一传动齿轮分别通过皮带轮与两个第二传动齿轮连接；一个或多个球磨罐沿套管搭 4 CN 111604134 A 说　明　书 2/5 页 接在相邻的两根套管上，且多个球磨罐沿套管的轴向依次搭接在相邻的两根套管上。 本发明的优点及使用方法： 一、本发明提供的一种可扩展的微型滚动球磨机，其适用于少量、多批次物料的混 合、粉碎，通过调整主动轴与被动轴的轴间距及主动轴与被动轴外套设的套管的管径，可使 得本发明可扩展的微型滚动球磨机适配各种直径、体积的球磨罐； 二、本发明提供的一种可扩展的微型滚动球磨机安装简单，扩展能力强，可在不改 变框架的情况下通过增加动力系统与传动系统的套数扩充可承载的球磨罐数量，提升球磨 效率，此外本发明提供的一种可扩展的微型滚动球磨机所使用的零件均为市售标准件，维 修成本低； 三、本发明一种可扩展的微型滚动球磨机的使用方法为：打开电机，驱动齿轮通过 皮带轮带动被动齿轮及主动轴转动，主动轴上的两个第一传动齿轮分别通过皮带轮带动两 个第二传动齿轮及被动轴转动，主动轴和被动轴外套设的套管随着转动，进而搭接在相邻 的两根套管上一个或多个球磨罐转动，开始球磨； 当球磨罐的直径小于或大于相邻的两根套管之间的距离时，可调整相邻两组轴承 座之间的距离，即调整主动轴和被动轴之间的轴间距或调整主动轴和被动轴的直径，并更 换与主动轴和被动轴直径相匹配的套管或保持主动轴和被动轴的直径及套管的内径不变， 调节套管的壁厚，保证球磨罐在相邻的两根套管之间平稳放置；本发明可增加动力系统和 传动系统的套数使球磨机承载的球磨罐数量倍增； 四、本发明可扩展的微型滚动球磨机可适用于不同大小的球磨罐，可使多个球磨 罐同时工作，解决了现有科学研究实验室所使用的球磨机体积大，安装繁琐，扩展能力差， 不能实现少量、多批、高通量和高效率物料混合的问题。 本发明可获得一种可扩展的微型滚动球磨机。 附图说明 图1为实施例一所述的一种可扩展的微型滚动球磨机的主视图； 图2为图1的俯视图； 图3为图1的右视图； 图4为实施例一所述的一种可扩展的微型滚动球磨机的三维视图。
