技术摘要：
本发明提供植物栽培装置。所述植物栽培装置包括：壳体，形成用于栽培植物的空间；门，连接于所述壳体，以开闭所述空间；配置于所述壳体的空间内的栽培床；种子封装件，以能够分离的方式安置于所述栽培床，设置有包含植物的种子和营养液的培养基；以及灯组件，用于向设  全部
背景技术：
通常的植物栽培装置形成具备适合植物生长的环境的预定栽培室，并且植物储存 于预定的栽培室内部。在植物栽培装置设置用于供应植物生长所需的养分和光能的结构， 植物通过供应的养分和光能生产。 在韩国授权专利第10-1240375号公开了基于现有技术的植物栽培装置。 在如上所述的现有技术中，多层的托盘配置于壳体的内部，从光照射部向托盘照 射光并通过营养液回收容器将营养液供应到托盘。此外，利用空调装置和空气循环风扇使 壳体内部维持设定温度，由此可以对植物进行栽培。 然而，在如上所述的现有技术中，设置有用于供应和回收营养液的装置，因此具有 结构复杂的缺点，并且，还需要将用于回收供应的营养液的回收管结合于托盘，因此具有托 盘自身的结构复杂的缺点。 并且，长时间放置营养液时可能变质，因此预测会产生恶臭或细菌繁殖的问题，但 是存在难以处理放置于壳体内部的营养液的问题。 并且，营养液在壳体内循环且回收管结合于托盘的下面，因此担心在结合回收管 的部分产生营养液的泄漏，当营养液从回收管泄漏时，具有污染壳体内部的缺点。 并且，回收管以结合于托盘的下面的状态设置，因此为了实际滑动拉出托盘，需要 将回收管从托盘分离，因此具有托盘的推入/拉出过程复杂的缺点。 并且，托盘仅被拉出预定距离，因此，在托盘被拉出的状态下，对托盘进行水洗时， 水可能落入到壳体内。 另外，在美国专利2018/0359946号中，在壳体的内部设置用于植物栽培的多个托 盘，并且在托盘上方设置照射光的灯和供水单元，从而可以供应营养液。 并且，在壳体内部设置利用冷冻循环的冷却装置和加热装置，从而能够调节壳体 内部的温度。 此时，供应营养液的箱、冷却装置以及加热装置设置于在壳体下方单独设置的机 械室内部。 然而，在如上所述的结构中，用于供应营养液的箱配置于机械室内部，由此具有无 法确认营养液的储存状态和储存量的问题。 尤其是，当长时间放置营养液时，营养液可能变质，因此预测会产生恶臭或细菌的 繁殖问题，但是存在难以处理放置于机械室内部的营养液的问题。 并且，在需要补充营养液时，需要在打开机械室之后进行补充操作，因此存在使用 便利性降低的问题。 5 CN 111567389 A 说　明　书 2/34 页
技术实现要素：

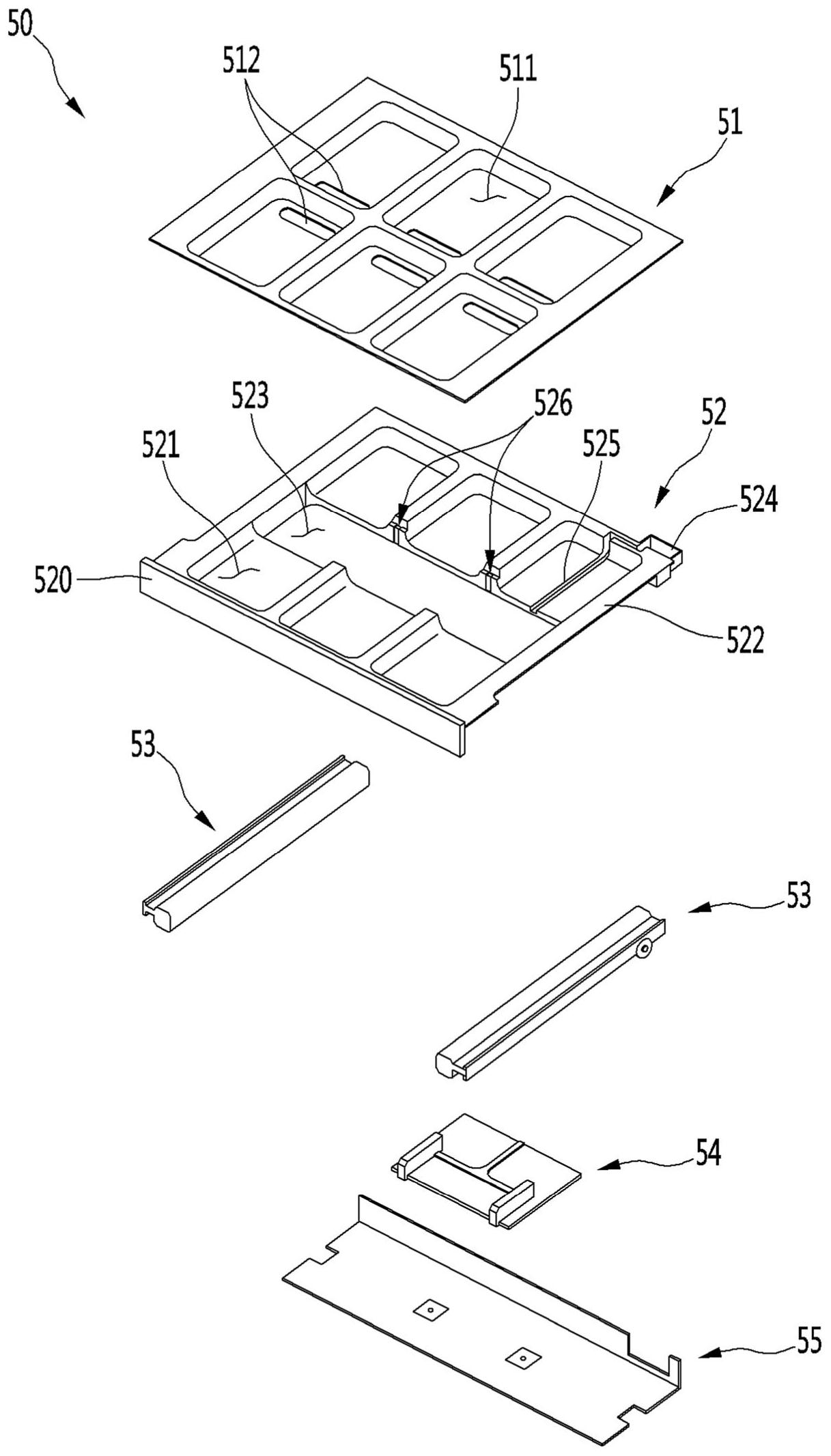

发明所要解决的问题 本发明提供一种植物栽培装置，将包含植物的种子和营养液的培养基安置于栽培 床，由此不从外部供应营养液也能栽培植物。 此外，本发明提供一种植物栽培装置，可以从壳体分离设置有培养基的栽培床，从 而能够提高栽培床的清洗性。 此外，本发明提供一种能够通过将具有不同种类的种子的培养基安置于一个栽培 床来栽培植物的植物栽培装置。 此外，本发明提供一种植物栽培装置，在将多个培养基安置于栽培床的状态下，能 够稳定地向多个培养基提供水。 此外，本发明提供一种植物栽培装置，能够感应储存于栽培床的集水部的水的量， 因此能够准确把握供应水的时机。 此外，本发明提供一种植物栽培装置，具有栽培床可以与用于向感应水的量的感 应部供应电源的电源供应端子分离的结构，因此，在拉出栽培床的状态下，能够防止水被供 应到栽培床。 解决问题的技术方案 在本发明中，在壳体内设置栽培床，并且在栽培床安置包含种子和营养液的培养 基，从而可以栽培植物。 作为一例，可以在种子封装件个别地安置于栽培床的状态下，在壳体内栽培植物， 所述种子封装件包括培养基和容纳有培养基的盆。 作为一例，所述栽培床可以包括：上栽培床，所述种子封装件安置于所述上栽培 床；以及下栽培床，所述上栽培床安置于所述下栽培床，并且形成用于储存水的集水部。 所述种子封装件可以在安置于所述上栽培床的状态下，接收所述集水部的水。 作为一例，所述种子封装件的盆包括盆凸出部，盆凸出部沉入所述集水部的水，由 此所述集水部的水可以通过所述盆凸出部吸收到所述培养基。 所述上栽培床可以与所述下栽培床向上方分离。所述上栽培床可以包括用于安置 所述种子封装件的安置部。 作为一例，所述安置部可以向下方凹入而形成。 在所述上栽培床设置多个安置部，并且多个安置部可以在空间上划分而配置。 所述下栽培床可以包括凹入形态的凹陷部，以容纳所述安置部。所述安置部的底 部可以安置于所述凹陷部的底部。 在所述下栽培床中，所述集水部的底部位于更低于所述凹陷部的位置。 所述盆凸出部可以贯通所述安置部而位于所述集水部内。 在所述安置部可以设置安置部开口，所述安置部开口用于贯通所述盆凸出部。在 所述盆凸出部设置水流入口，并且可以在水流入口设置吸水片。 在本实施例中，多个凹陷部可以形成于所述下栽培床。所述多个凹陷部可以以围 绕所述集水部的至少一部分的方式配置。 所述多个凹陷部以所述集水部为基准，可以以面向彼此的方式配置。 在所述壳体内部还设置向所述栽培床供应水的供水组件，所述下栽培床可以还包 6 CN 111567389 A 说　明　书 3/34 页 括：供水部，在与所述供水组件相对应的位置形成并从所述供水组件向所述供水部供应水； 以及将供应到所述供水部的水引导到所述集水部的水引导部。 所述水引导部可以形成为越从所述供水部侧到所述集水部侧越向下倾斜。 在本实施例中，还包括水感应构件，设置于所述下栽培床，以感应储存于所述集水 部的水的量。 所述水感应构件包括一对电极，所述一对电极从所述下栽培床隔开而配置，并且， 所述一对电极的一部分可以位于所述集水部内，另一部分可以位于所述集水部的外侧。 所述一对电极的另一部分可以在高于所述集水部的最高水位的位置贯通所述上 栽培床而位于所述栽培床的外侧。 本发明的所述植物栽培装置可以还包括栽培床支架，所述栽培床支架设置有用于 与位于所述栽培床的外侧的所述电极接触的电源端子。 本发明的所述植物栽培装置可以还包括：底盖，支撑所述栽培床支架，并且固定于 所述壳体；以及拉出推入引导件，固定于所述壳体，并且用于引导所述栽培床的滑动拉出推 入。 当拉出所述栽培床时，所述电极与所述电源端子隔开，当推入所述栽培床时，所述 电极可以与所述电源端子接触。 本发明的所述植物栽培装置可以还包括为了向所述栽培床的集水部供应水而运 转的供水阀和水泵。 当所述电极与所述电源端子隔开时，可以执行关闭所述供水阀和使所述水泵停止 的操作中的一种。 在所述壳体可以设置用于滑动拉出推入所述栽培床的出入引导件。 在所述下栽培床可以设置栽培床边，所述栽培床边可以沿着所述拉出推入引导件 移动。在所述下栽培床的前表面可以设置栽培床把手，以使所述栽培床容易被拉出推入。 在所述壳体内可以在上下方向上隔开而排列多个栽培床。作为一例，所述多个栽 培床可以包括设置于所述拉出推入引导件的上部栽培床和位于所述上部栽培床的下侧的 下部栽培床。 所述壳体内可以包括用于向所述上部栽培床供应光的灯组件和用于向下部栽培 床供应光的灯组件。 用于向所述下部栽培床供应光的灯组件可以结合于所述拉出推入引导件。 在所述拉出推入引导件的下侧结合有灯安装构件，并且，用于向所述下部栽培床 供应光的灯组件可以结合于所述灯安装构件。 发明效果 根据提出的发明，可以通过将包含植物的种子和营养液的培养基安置于栽培床来 栽培植物，因此无需从培养基的外部供应营养液，具有不需要用于供应营养液的结构的优 点。 此外，在本发明中，可以将设置有培养基的栽培床从壳体分离，因此可以通过将包 含用户所需的种子的培养基安置于栽培床来容易地栽培植物。 此外，可以将栽培床从壳体分离，因此具有容易清洗栽培床的优点。 此外，在本发明中，培养基不仅包含种子还包含营养液，因此可以在将具有不同种 7 CN 111567389 A 说　明　书 4/34 页 类的种子的培养基安置于一个栽培床的状态下供应水，因此具有能够栽培不同种类的植物 的优点。 此外，在本发明中，即使在栽培床安置多个培养基，也构成为能够使培养基接收储 存于集水部的水，因此能够稳定地向多个培养基提供水。 此外，在本发明中，可以感应储存于栽培床的集水部的水的量，因此能够准确的把 握水的供应时机。 此外，在本发明中，具有栽培床可以与用于向感应水的量的感应部供应电源的电 源供应端子分离的结构，因此，在拉出栽培床的状态下，能够防止水被供应到栽培床。 附图说明 图1是本发明的实施例的植物栽培装置的立体图。 图2是所述植物栽培装置的门开放的立体图。 图3是所述植物栽培装置的分解立体图。 图4是作为所述植物栽培装置的一结构的壳体的分解立体图。 图5是所述壳体的纵剖视图。 图6是作为所述植物栽培装置的一结构的供水组件的分解立体图。 图7是安装作为所述植物栽培装置的一结构的水箱的状态的剖开立体图。 图8是打开所述水箱的盖的立体图。 图9是所述水箱的分解立体图。 图10是图8的A部分的放大图。 图11是沿着图8的11-11’线剖开的立体图。 图12是沿着图8的12-12’线剖开的立体图。 图13是示出所述本体内部的供水管的配置的图。 图14是示出在图13中安装下栽培床的状态的图。 图15是作为所述植物栽培装置的一结构的栽培床的立体图。 图16是从上方观察所述栽培床的分解立体图。 图17是从下方观察所述栽培床的分解立体图。 图18是所述下栽培床的立体图。 图19是安置于所述栽培床的种子封装件的分解立体图。 图20是作为所述种子封装件的一结构的盆的俯视图。 图21是示出所述种子封装件安置于所述栽培床的状态的剖视图。 图22是作为所述栽培床的一结构的栽培床支架的立体图。 图23是从下方观察所述栽培床的底视图。 图24是沿着图23的24-24’线剖开的立体图。 图25是示出所述下栽培床的拉出状态的剖开立体图。 图26是用于拉出推入所述栽培床的拉出推入引导件的立体图。 图27是示出推入所述栽培床的状态的图。 图28是示出拉出所述栽培床的状态的图。 图29是示出灯组件安装于所述拉出推入引导件的状态的剖视图。 8 CN 111567389 A 说　明　书 5/34 页 图30是示出用于安装所述灯组件的灯安装构件的结合结构的图。 图31是从上方观察所述灯组件的分解立体图。 图32是从下方观察所述灯组件的分解立体图。 图33是示出安装作为所述植物栽培装置的一结构的显示器组件的状态的图。 图34是所述显示器组件的分解立体图。 图35是示出安装作为所述植物栽培装置的一结构的送风机组件的状态的图。 图36是从前方观察所述送风机组件的分解立体图。 图37是从后方观察所述送风机组件的分解立体图。 图38是从后方观察所述送风机组件的立体图。 图39是沿着图38的39-39’线剖开的立体图。 图40是示出所述壳体内部的空气循环状态的剖视图。 图41是图40的B部分的放大图。 图42是打开所述植物栽培装置的机械室的立体图。 图43是从下方观察所述壳体的部分立体图。 图44是作为所述植物栽培装置的一结构的供应管道的立体图。 图45是示出在所述机械室中的所述供应管道和返回管道的配置的俯视图。 图46是示出通过所述供应管道和返回管道供应和吐出的二氧化碳的状态的图。 图47是示出作为所述植物栽培装置的一结构的底壳的内部结构的立体图。 图48是示出所述植物栽培装置的控制信号的流动的图。 图49是概略地示出所述植物栽培装置的操作状态的图。 图50是示出本发明的另一实施例的植物栽培装置的内部结构的图。
