技术摘要：
本发明公开了一种高精度数控机床切削行程的限位装置，包括机架，所述机架内的一端开设有空腔；纵向移动结构，所述纵向移动结构位于机架上方的两侧，所述纵向移动结构包括丝杆、丝杆座和限位块，所述机架上方的两侧位于两端分别固定设置有丝杆座，两个所述丝杆座之间转  全部
背景技术：
数控机床是数字控制机床(Computer  numerical  control  machine  tools)的简 称，是一种装有程序控制系统的自动化机床。该控制系统能够逻辑地处理具有控制编码或 其他符号指令规定的程序，并将其译码，用代码化的数字表示，通过信息载体输入数控装 置。经运算处理由数控装置发出各种控制信号，控制机床的动作，按图纸要求的形状和尺 寸，自动地将零件加工出来。数控机床较好地解决了复杂、精密、小批量、多品种的零件加工 问题，是一种柔性的、高效能的自动化机床，代表了现代机床控制技术的发展方向，是一种 典型的机电一体化产品。数控机床在使用的过程中，由于有些工件的长度不同，所以在进行 加工的过程中需要使切割刀能够根据工件的长度来调节位移的距离，而调节位移又需要使 用限位结构，每次加工不同的零件时都可以通过调节限位结构来调整切割刀的位移距离。 传统的限位装置多是通过数控程序来改变位移的调整，但是其造成成本过高，并 且在使用时还需要使用人员进行专业的培训和指导，在使用的过程中还需要改变多个部 件，使用起来较为麻烦，影响到产品的加工效率。
技术实现要素：

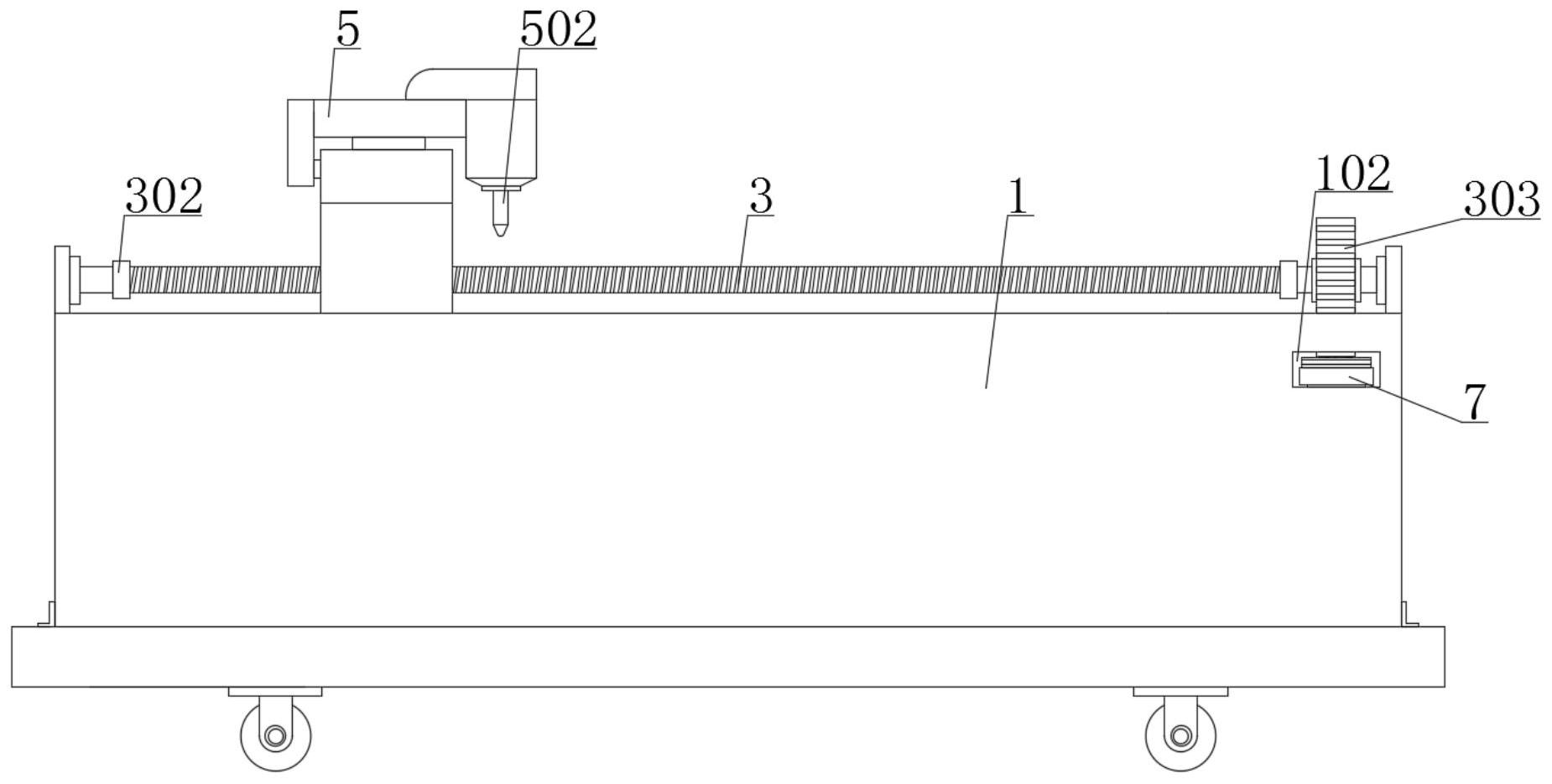

本发明的目的在于提供一种高精度数控机床切削行程的限位装置，以解决上述背 景技术中提出的问题。 为实现上述目的，本发明提供如下技术方案：一种高精度数控机床切削行程的限 位装置，包括，机架，所述机架内的一端开设有空腔；纵向移动结构，所述纵向移动结构位于 机架上方的两侧，所述纵向移动结构包括丝杆、丝杆座和限位块，所述机架上方的两侧位于 两端分别固定设置有丝杆座，两个所述丝杆座之间转动设置有丝杆；支撑座，所述支撑座位 于两个丝杆之间，所述支撑座的两侧分别与丝杆进行螺纹连接；水平移动结构，所述水平移 动结构位于支撑座的上方，所述水平移动结构包括支架、电动伸缩杆和切割刀；限位结构， 所述限位结构位于空腔内。 优选的，所述丝杆的两端还分别固定套接有限位块。 优选的，所述支撑座的上方通过滑槽滑动设置有支架，所述支架的一侧固定设置 有切割刀，所述支撑座上方的一端固定设置有电动伸缩杆，且所述电动伸缩杆的输出端与 支架之间为固定连接。 优选的，所述限位结构包括第一齿轮、固定座、固定板、第二齿轮和转动电机，所述 空腔内的底部通过限位槽滑动设置有固定座，所述固定座上方的两侧分别固定设置有固定 板，所述固定板的上方等距的固定设置有第一齿条。 优选的，两个所述丝杆的同一端分别固定套接有第一齿轮，所述第一齿轮与第一 3 CN 111546116 A 说　明　书 2/4 页 齿条之间为啮合连接。 优选的，所述机架的上方对应第一齿轮的位置开设有第一孔槽，从而能使第一齿 轮的下方穿过机架的壳体，所述机架的两侧对应固定板的位置还分别开设有第二孔槽，所 述固定板与第二孔槽之间为滑动连接。 优选的，所述空腔内的一侧固定安装有转动电机，所述转动电机的输出端固定套 接有第二齿轮，所述第二齿轮的外周均匀的开设有插槽，所述插槽内滑动插接有第二齿条。 优选的，所述第二齿条的一侧开设有螺孔，所述第二齿轮远离转动电机的一侧对 应螺孔的位置螺纹安装有紧固螺栓，用于对第二齿条进行固定。 优选的，所述固定座内的上下两侧分别等距的固定安装有第三齿条，所述第二齿 条分别与固定架上下两侧的第三齿条进行啮合。 优选的，所述机架的侧面位于空腔的外侧开设有柜门。 与现有技术相比，本发明的有益效果是： 1、通过在机架上方的两侧分别通过丝杆座转动设置有丝杆，然后将支撑座安装在 两个丝杆的上方，通过丝杆的转动能够带动支撑座进行移动，从而能够使切割刀进行纵向 移动，然后在丝杆的一端套接有第一齿轮，并且在空腔内滑动设置有固定座，固定座上方的 两侧分别固定设置有固定板，固定板的上方等距的固定设置有第一齿条，通过第一齿轮与 第一齿条啮合，当固定座进行滑动时能够带动两个丝杆同时进行转动，便于控制刀具进行 位移； 2、通过在空腔内的一侧固定设置有转动电机，转动电机的输出端上固定套接有第 二齿轮，第二齿轮的外周均匀的开设有插槽，可以将第二齿条插入插槽内，再通过紧固螺栓 对第二齿条进行固定，还在固定座内的上下两侧分别等距的固定设置有第三齿条，通过第 二齿轮分别与上下两侧的第三齿条进行啮合，能够通过转动电机带动第二齿轮转动，来使 固定座进行水平往返移动，从而带动丝杆进行转动，并且可以根据实际使用来安装不同数 量的第二齿条，而且安装的第二齿条总数不能超过第二齿轮外周的一半，在这个范围内安 装的第二齿条越多，就能带动支撑座位移的距离越大，从而可以控制切割刀的纵向位移行 程。 3、通过在支撑座的上方滑动设置有支架，然后在支撑座的一侧固定设置有电动伸 缩杆，电动伸缩杆的输出端还与支架进行固定连接，将切割刀固定安装于支架的一侧，在切 削的过程中通过电动伸缩杆就能带动支架在支撑座的上方进行移动，从而能够带动切割刀 进行纵向移动，方便使用。 附图说明 图1为本发明整体结构主视图； 图2为本发明局部结构侧视图； 图3为本发明局部结构剖视图； 图4为本发明图3中A结构图； 图5为本发明中的第二齿轮侧视图； 图6为本发明中的第二齿条正视图。 图中：1-机架；101-第一孔槽；102-第二孔槽；103-柜门；2-空腔；3-丝杆；301-丝杆 4 CN 111546116 A 说　明　书 3/4 页 座；302-限位块；303-第一齿轮；4-支撑座；5-支架；501-电动伸缩杆；502-切割刀；6-固定 座；601-第三齿条；7-固定板；701-第一齿条；8-第二齿轮；801-转动电机；802-插槽；803-紧 固螺栓；9-第二齿条；901-螺孔。
