技术摘要：
本申请涉及一种含石墨烯的高温加热膜用导电浆料的制备方法，其特征在于，所述制备方法包括以下步骤：S1：使可膨胀的无机硅铝酸盐在水中进行膨胀，得到膨胀无机硅铝酸盐溶液或浆料；S2：混合并分散石墨烯浆料和步骤S1中得到的膨胀无机硅铝酸盐溶液或浆料，得到所述含石  全部
背景技术：
目前，市场上的电加热膜用导电浆料主要包括导电银浆、石墨烯导电浆料、碳纳米 管导电浆料等。通常辅加绝缘材料或有机助剂来提高导电浆料的电阻。 公开号为CN107493612A的中国发明专利申请报道了“柔性纳米碳复合材料高温电 发热膜及其制备方法”。该专利申请电发热膜浆料由固体材料和溶剂组成，固体材料由特定 比例的50nm粒径以内的石墨、炭黑、银、氧化锌和稀土材料组成，溶剂由特定比例的二甲苯、 二甲基酰胺、聚酰胺脂和聚酰亚胺高分子溶液组成。该专利文献披露的电发热膜浆料使用 大量有机溶剂，导致存在潜在的环境污染问题。 公开号为CN109741854A的中国发明专利申请报道了“一种用于石墨烯加热膜的耐 高温导电浆料及其制备方法”，该专利文献以导电银粉为主要物质，辅加耐高温树脂和有机 溶剂等来制备石墨烯加热膜用耐高温导电浆料。公开号为CN109671516A的中国发明专利申 请报道了“一种电加热电阻浆料的制备及使用方法”。所述电加热电阻浆料由微米级类球银 粉、乙基纤维素、无铅玻璃粉、溶剂、助剂经过搅拌研磨制得，通过高温烧结得到加热膜。这 两种方法均以导电银粉为主要物质，生产成本较高，且有机溶剂的使用同样不环保、面临潜 在的环境污染问题。 为此，本领域迫切需要开发一种成本低廉的环保高温加热膜用导电浆料及其制备 方法。
技术实现要素：

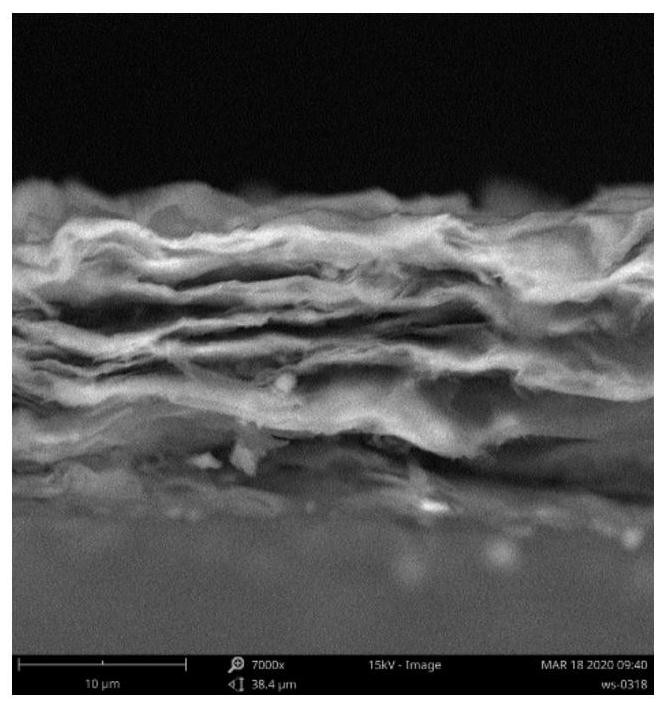

本申请之目的在于提供一种成本低廉且环保的含石墨烯的高温加热膜用导电浆 料的制备方法，从而解决上述现有技术中的技术问题。具体来说，本文所述的含石墨烯的高 温加热膜用导电浆料的制备方法包括首先使具有高温稳定特性且具有片层结构的环保无 机硅铝酸盐在水中充分膨胀，得到膨胀后的无机硅铝酸盐溶液或浆料，然后再将膨胀后的 无机硅铝酸盐溶液或浆料与石墨烯浆料进行混合分散，得到所述含石墨烯的高温加热膜用 导电浆料。 本申请之目的还在于提供一种通过如上所述的制备方法所制备的含石墨烯的环 保高温加热膜用导电浆料。 本申请之目的还在于提供一种高温加热膜，其由如第二方面所述的导电浆料制 成。 为了解决上述技术问题，本申请提供以下技术方案。 在第一方面中，本申请提供一种含石墨烯的高温加热膜用导电浆料的制备方法， 其特征在于，所述制备方法包括以下步骤： 3 CN 111586903 A 说　明　书 2/7 页 S1：使可膨胀的无机硅铝酸盐在水中进行膨胀，得到膨胀无机硅铝酸盐溶液或浆 料； S2：混合并分散石墨烯浆料和步骤S1中得到的膨胀无机硅铝酸盐溶液或浆料，得 到所述含石墨烯的高温加热膜用导电浆料。 在第一方面的一种实施方式中，在步骤S1中，使可膨胀的无机硅铝酸盐在水中进 行膨胀包括将所述可膨胀的无机硅铝酸盐溶于水中，且超声搅拌第一预定时间段。 在第一方面的一种实施方式中，在步骤S1中，所述超声搅拌的功率为100-500W；所 述第一预定时间段为0.5-5h。 在第一方面的一种实施方式中，在步骤S2中，所述石墨烯浆料在与所述膨胀无机 硅铝酸盐溶液或浆料混合之前进行砂磨。 在第一方面的一种实施方式中，在步骤S2中，混合并分散石墨烯浆料和膨胀无机 硅铝酸盐溶液或浆料包括混合石墨烯浆料和所述膨胀无机硅铝酸盐溶液或浆料，然后对所 得混合物进行分散，分散方式包括超声搅拌、高速机械搅拌、乳化和砂磨中的一种或几种。 在第一方面的一种实施方式中，在步骤S1中，所述可膨胀的无机硅铝酸盐为蒙脱 石。 在第一方面的一种实施方式中，在步骤S2中，以质量为基准计，所述石墨烯浆料的 固含量为3％-6％。 在第一方面的一种实施方式中，在步骤S2中，以质量为基准计，所述石墨烯与所述 可膨胀的无机硅铝酸盐的质量比为1：2-1：5。 在第二方面中，本申请提供一种通过如第一方面所述的含石墨烯的高温加热膜用 导电浆料的制备方法所制备的含石墨烯的高温加热膜用导电浆料。 在第三方面中，本申请提供一种由如第二方面所述的含石墨烯的高温加热膜用导 电浆料制备的高温加热膜。 与现有技术相比，本申请的有益效果在于本文所述的导电浆料所用原料来源广 泛，工艺简单，成本低廉，因无需使用有机溶剂而更加环保。利用本文所述的导电浆料制备 的高温加热膜厚度在10um-200um，四探针测得方阻为50-500Ω/sq，180°弯折500次不发生 断裂，具有高电阻、耐高温和柔性的优点。 附图说明 通过结合附图对于本申请的实施方式进行描述，可以更好地理解本申请，在附图 中： 图1显示根据本发明的的一种实施方式的石墨烯复合蒙脱石加热膜的示意图； 图2显示根据实施例1的石墨烯复合蒙脱石加热膜表面的扫描电镜图片； 图3显示根据实施例1的石墨烯复合蒙脱石加热膜截面的扫描电镜图片； 图4显示石墨烯(复合)加热膜进行测试的结构示意图。 在上述附图中，附图标记100表示蒙脱石层，200表示石墨烯层，300表示石墨烯(复 合)加热膜，400表示铜箔片，作为石墨烯加热膜封边和加热膜与铜导线的导电连接，500表 示铜导线。 4 CN 111586903 A 说　明　书 3/7 页
