技术摘要：
本发明涉及医疗设备技术领域，具体涉及一种病理科用载玻片清洗设备，包括箱体，箱体内上下活动安装有底座，底座的上端活动安装有用于固定载玻片的下端的下固定座，连接柱的上端固定安装有位于箱体的上方的顶盖，顶盖的底部活动安装有用于固定载玻片的上端的上固定座，  全部
背景技术：
载玻片是医院病理科观察组织细胞的必要器件，载玻片进行观察使用后，可以通 过清洗进行多次使用。传统的清洗方法为手工清洗，耗费人力且清洗速度慢，清洗效果不 佳。
技术实现要素：

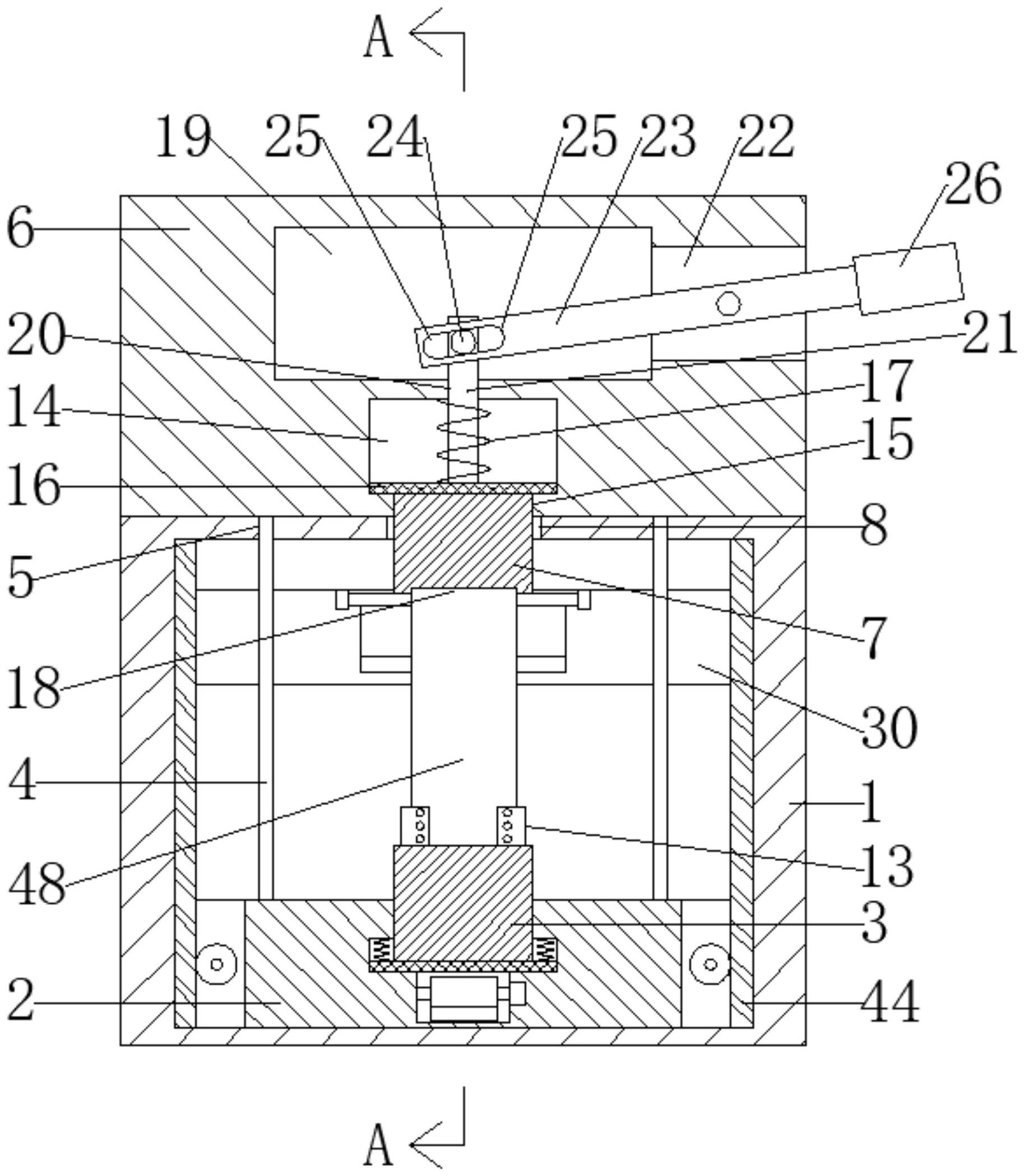

本发明所要解决的技术问题是提供一种病理科用载玻片清洗设备，使用方便，节 省人力，以解决现有技术中的问题。 为解决上述技术问题，本发明的技术方案是：一种病理科用载玻片清洗设备，包括 箱体，所述箱体内上下活动安装有底座，所述底座的上端活动安装有用于固定载玻片的下 端的下固定座；所述底座上固定安装有竖向延伸的连接柱，所述箱体的顶壁上设有与所述 连接柱相匹配的导向孔，所述连接柱的上端固定安装有位于所述箱体的上方的顶盖，所述 顶盖的底部活动安装有用于固定载玻片的上端的上固定座；所述上固定座位和所述下固定 座上下相对设置，所述箱体的顶壁与所述上固定座位置相应处设有长条形孔；所述箱体内 设有清洗机构；所述箱体内还设有用于带动所述底座上下移动的驱动机构。 作为优选的技术方案，所述底座内设有第一安装腔，所述第一安装腔设有向上延 伸并穿透所述底座的第一安装孔，所述下固定座上下活动安装在所述第一安装孔内；所述 下固定座的下端固定安装有位于所述第一安装腔内的挡板，所述挡板的上侧与所述第一安 装腔的顶部之间设有第一弹簧；所述下固定座的顶部左右相对固定安装有两个竖向延伸的 滑道，两个所述滑道之间的距离与载玻片的宽度相匹配,所述滑道上设有多个透水孔。 作为优选的技术方案，所述顶盖内设有第二安装腔，所述第二安装腔设有向下延 伸并穿透所述顶盖的第二安装孔，所述上固定座上下活动安装在所述第二安装孔内；所述 上固定座的上端固定安装有位于所述第二安装腔内的挡块，所述挡块的上侧与所述第二安 装腔的顶部之间设有第二弹簧；所述上固定座的底部设有与载玻片的上端相匹配的浅槽； 所述顶盖内设有用于带动所述挡块向上移动的连动机构。 作为优选的技术方案，所述连动机构包括位于所述顶盖内的辅助腔，所述辅助腔 位于所述第二安装腔的上方，所述顶盖内设有竖向连通所述第二安装腔和所述辅助腔的通 孔，所述通孔内活动安装有拉杆，所述拉杆的下端固定安装在所述挡块上；所述顶盖的一侧 设有连通所述辅助腔的辅助孔，所述辅助孔内转动安装有摆动杆，所述摆动杆转动的轴线 横垂直于所述拉杆的延伸方向；所述拉杆的上端固定安装有位于所述辅助腔内的小轴，所 述小轴的轴线平行于所述摆动杆转动的轴线，所述摆动杆的一端设有与所述小轴相匹配的 腰孔；所述摆动杆的另一端固定安装有位于所述顶盖的外侧的压板。 作为优选的技术方案，所述清洗机构包括多个纵向分布在所述箱体的前后侧壁的 4 CN 111589773 A 说　明　书 2/5 页 内侧的喷头，所述箱体的侧壁内设有进液管，所述喷头与所述进液管相连接；所述箱体的底 部设有排液管。 作为进一步的改进，所述清洗机构还包括上下活动安装在所述箱体内的两个支撑 块，两个所述支撑块分别位于所述长条形孔的前后两侧；两个所述支撑块的内侧均设有支 撑板，所述支撑板的一端转动安装在所述支撑块上，所述支撑板转动的轴线左右延伸，所述 支撑板远离所述支撑块的一端固定安装有刮板，所述支撑板与所述支撑块之间铰接有用于 带动所述支撑板转动的电动推杆；所述箱体的左右侧壁的内侧相对设有竖向延伸的滑槽， 所述支撑块滑动安装在两个所述滑槽之间，所述滑槽内设有同向延伸的丝杠，所述丝杠通 过端部的光杆转动安装在所述滑槽内，所述支撑块螺纹连接在所述丝杠上，所述箱体内设 有带动所述丝杠转动的第一驱动电机。 作为进一步的改进，所述箱体上设有进风口，所述进风口上连接有热风管；所述箱 体上还设有出风口。 作为进一步的改进，所述第一安装腔的底部设有安装槽，所述安装槽内转动安装 有横向延伸的支撑轴，所述支撑轴的外周面上设有凸块，所述底座内固定安装有用于带动 所述支撑轴转动的第二驱动电机。 作为优选的技术方案，所述驱动机构包括固定安装在所述箱体的左右侧壁的内侧 的两个竖向延伸的齿条，所述底座的左右两侧分别设有与相应的所述齿条相匹配的避让 槽，所述避让槽内转动安装有与所述齿条相啮合的齿轮，所述底座内固定安装有带动所述 齿轮转动的第三驱动电机。 由于采用了上述技术方案，一种病理科用载玻片清洗设备，包括箱体，所述箱体内 上下活动安装有底座，所述底座的上端活动安装有用于固定载玻片的下端的下固定座，所 述连接柱的上端固定安装有位于所述箱体的上方的顶盖，所述顶盖的底部活动安装有用于 固定载玻片的上端的上固定座，所述箱体的顶壁与所述上固定座位置相应处设有长条形 孔，所述箱体内设有清洗机构，所述箱体内还设有用于带动所述底座上下移动的驱动机构； 本发明通过驱动机构带动底座上移，底座通过连接柱带动顶盖上移，直至底座带动下固定 座向上通过长条形孔伸出箱体的上端，从而方便载玻片的固定或拆卸；本发明通过喷头向 载玻片喷射清洗液，同时配合刮板将载玻片上的杂物刮除，对载玻片的清洗效果好，节省人 力；本发明通过热风管对载玻片进行烘干，同时配合下固定座上下震动将载玻片上的清洗 液震落，从而加速载玻片的干燥。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可 以根据这些附图获得其他的附图。 图1是本发明实施例的结构示意图； 图2是图1中底座的结构示意图； 图3是图2的俯视示意图； 图4是按压压板时的示意图； 5 CN 111589773 A 说　明　书 3/5 页 图5是图1中A-A剖视图； 图6是图5中支撑块的结构示意图； 图7是图5中支撑轴的结构示意图； 图8是刮板至与载玻片相接触时的示意图。 图中：1-箱体；2-底座；3-下固定座；4-连接柱；5-导向孔；6-顶盖；7-上固定座；8- 长条形孔；9-第一安装腔；10-第一安装孔；11-挡板；12-第一弹簧；13-滑道；14-第二安装 腔；15-第二安装孔；16-挡块；17-第二弹簧；18-浅槽；19-辅助腔；20-通孔；21-拉杆；22-辅 助孔；23-摆动杆；24-小轴；25-腰孔；26-压板；27-喷头；28-进液管；29-排液管；30-支撑块； 31-支撑板；32-刮板；33-电动推杆；34-滑槽；35-丝杠；36-第一驱动电机；37-进风口；38-热 风管；39-出风口；40-安装槽；41-支撑轴；42-凸块；43-第二驱动电机；44-齿条；45-避让槽； 46-齿轮；47-第三驱动电机；48-载玻片。
