技术摘要：
本发明涉及污泥沉降比测量技术领域，具体涉及一种污泥沉降比自动测量系统。本发明的污泥沉降比自动测量系统包括取样拍摄模块、数据服务模块、处理工艺模块和测量分析模块，取样拍摄模块用于采集泥水混合液样品并获取所述泥水混合液样品的试验图像；处理工艺模块用于采  全部
背景技术：
】 污泥沉降比(Sludge  settling  Velocity，简称SV)是指将曝气池泥水混合液样品 在一定量(例如为1000mL)的量筒中，静置沉降一定时间(例如为30min)后，沉降污泥与泥水 混合液的体积比，它是评定活性污泥特性的重要指标之一。工作人员可以通过活性污泥沉 降过程发现问题，从污泥沉降比大小的突变、活性污泥颜色及静置后上浮情况，了解污泥性 质及曝气供氧情况，沉降比还可以很直观地反映污泥浓度，然后可以间接地反映出负荷。 SV30是指废水好氧生物处理中，曝气池混合液在量筒内静置30min后所形成的沉淀污泥容 积占原混合液容积的比例，以％表示。沉降比往往不只是指30min内的沉降过程，它概括包 含了SV5、SV30、SV120等一系列不同时间的沉淀比测试，而不同时间的沉降比测试观察的结 果和意义又有不同。SV值能反映曝气池正常运行时的污泥量和污泥的凝聚性、沉降性能等。 可用于控制剩余污泥排放量等工艺调整，从而保障工艺稳定。 污泥沉降比是污水处理厂运行过程中的重要参数，反映曝气池正常运行时的污泥 量和污泥的凝聚性、沉降性能等。现有技术中，污泥沉降比采用人工取样，实验室观察的试 验方式，每日试验次数有限，无法及时检测污泥泥性。同时，取样至试验过程中，污泥处于密 封缺氧状态，影响污泥活性，可能导致试验结果误差。 【
技术实现要素：

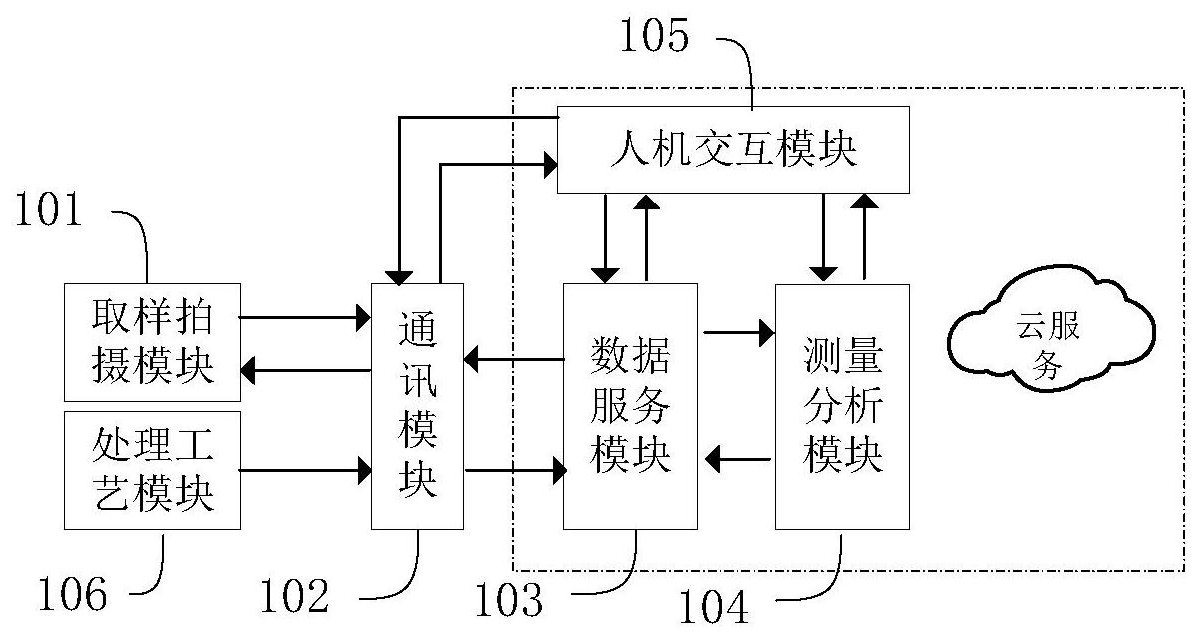

】 本发明的目的在于提供一种污泥沉降比自动测量系统，解决现有技术中试验误差 较大以及检测不及时的技术问题。 本发明的技术方案如下：一种污泥沉降比自动测量系统，所述系统包括取样拍摄 模块、数据服务模块和测量分析模块，所述取样拍摄模块用于采集泥水混合液样品并获取 所述泥水混合液样品的试验图像；所述测量分析模块用于获取所述试验图像并根据所述试 验图像获取所述泥水混合液样品的沉降比，所述数据服务模块用于存储及管理所述试验图 像以及所述沉降比。 优选地，所述测量分析模块还用于根据所述泥水混合液样品在沉降过程中的沉降 比对污泥活性进行分析，根据所得污泥活性分析结果判断污泥活性是否异常。 优选地，所述系统还包括处理工艺模块，用于采集并存储污水处理工艺系统运行 过程中的工艺数据；所述测量分析模块还用于当污泥活性异常时从所述处理工艺模块获取 所述泥水混合液样品的工艺数据，根据所述工艺数据和所述污泥活性分析结果获取工艺分 析数据。 优选地，所述系统还包括人机交互模块，用于接收用户输入的测试指令并将所述 测试指令发送至所述取样拍摄模块、接收用户输入的沉降比分析指令并将所述沉降比分析 指令发送至所述测量分析模块以及接收用户输入的污泥活性分析指令并将所述污泥活性 4 CN 111551469 A 说　明　书 2/6 页 分析指令发送至所述测量分析模块； 所述数据服务模块还用于存储及管理所述污泥活性分析结果以及所述工艺分析 数据； 所述人机交互模块还用于接收并显示所述沉降比、所述污泥活性分析结果以及所 述工艺分析数据。 优选地，所述人机交互模块还用于接收用户输入的查询指令，根据所述查询指令 从所述数据服务模块获取对应的历史数据；所述人机交互模块还用于接收用户输入的报告 生成指令，根据所述报告生成指令绘制所述历史数据的时间变化曲线；所述历史数据包括 污水处理工艺系统的不同采集时间的泥水混合液样品的所述沉降比、所述污泥活性分析结 果以及所述工艺分析数据； 所述系统还用于当所述取样拍摄模块和所述处理工艺模块运行异常时生成对应 的装置运行数据并将所述装置运行数据发送至所述数据服务模块，所述人机交互模块还用 于接收用户输入的异常查询指令，根据所述异常查询指令从所述数据服务模块获取对应的 装置运行数据，生成并显示装置运行数据的统计结果。 优选地，所述取样拍摄模块包括用于容纳泥水混合液样品的试验容器、用于将所 述泥水混合液样品注入所述试验容器的提升机构、用于获取所述泥水混合液样品的试验图 像的CCD相机、用于对所述试验容器进行清洗的冲洗机构以及用于控制所述提升机构和所 述冲洗机构运行的PLC控制器。 优选地，所述取样拍摄模块还包括与所述提升机构和所述冲洗机构连接的阀门以 及用于对所述CCD相机进行补光的光源，所述PLC控制器还用于控制所述阀门和所述光源的 开启或关闭。 优选地，所述系统还包括与所述数据服务模块、所述测量分析模块、所述取样拍摄 模块以及所述处理工艺模块均相连的通讯模块，所述数据服务模块以及所述测量分析模块 通过所述通讯模块与所述取样拍摄模块以及所述处理工艺模块通信连接。 优选地，所述通讯模块包括USB通讯单元、以太网通讯单元、RS232通讯单元、RS485 通讯单元、WIFI无线通讯单元、4G通讯单元或5G通讯单元中的至少一种。 优选地，所述人机交互模块、所述数据服务模块和所述测量分析模块位于云平台 或本地平台。 优选地，所述人机交互模块还用于：接收用户输入的自动试验方案，根据所述自动 试验方案生成自动试验指令，所述自动试验指令包括试验时间；在所述试验时间向所述取 样拍摄模块、所述测量分析模块、所述处理工艺模块和所述数据服务模块发送所述自动试 验指令； 所述取样拍摄模块根据所述自动试验指令采集泥水混合液样品并获取所述泥水 混合液样品的试验图像，将所述试验图像发送至测量分析模块； 所述处理工艺模块根据所述自动试验指令采集并存储污水处理工艺系统运行过 程中的工艺数据； 所述测量分析模块根据所述自动试验指令获取所述试验图像的沉降比，根据所述 沉降比对污泥活性进行分析，当污泥活性分析结果为异常时从所述处理工艺模块获取所述 工艺数据，根据污泥活性分析结果和所述工艺数据获取工艺分析数据； 5 CN 111551469 A 说　明　书 3/6 页 所述数据服务模块根据所述自动试验指令存储所述试验图像、所述沉降比、所述 污泥活性分析结果和所述工艺分析数据。 本发明的有益效果在于：本发明的污泥沉降比自动测量系统包括取样拍摄模块、 数据服务模块和测量分析模块，所述取样拍摄模块用于采集泥水混合液样品并获取所述泥 水混合液样品的试验图像；所述测量分析模块用于获取所述试验图像并根据所述试验图像 获取所述泥水混合液样品的沉降比，通过上述方式，避免人工测量沉降污泥体积导致的试 验误差问题，提高测量准确率，同时，避免检测不及时的问题，提高检测效率。 【附图说明】 图1为本发明实施例的污泥沉降比自动测量系统的结构示意图； 图2为本发明实施例的污泥沉降比自动测量系统的通信示意图； 图3为本发明实施例的污泥沉降比自动测量系统中取样拍摄模块的结构示意图； 图4为本发明实施例的污泥沉降比自动测量系统的数据服务原理图； 图5为本发明实施例的污泥沉降比自动测量系统的测量分析原理图； 图6为本发明实施例的污泥沉降比自动测量系统的人机交互原理图。 【
