垃圾粉碎回收装置


技术摘要:
本发明适用于垃圾处理领域,尤其涉及一种垃圾粉碎回收装置,其包括外壳及设置于外壳的粉碎挤压组件,粉碎挤压组件包括壳体与设置于壳体的螺旋轴,壳体开设有连通的入料口与出料口,螺旋轴包括轴体、切割粉碎结构与传输挤压结构;切割粉碎结构呈周向设于轴体靠近入料口  全部
背景技术:
厨余垃圾是指居民日常生活及食品加工、饮食服务、单位供餐等活动中产生的垃 圾,包括丢弃不用的菜叶、剩菜、剩饭、果皮、蛋壳、茶渣、骨头等,其主要来源为家庭厨房、餐 厅、饭店、食堂、市场及其他与食品加工有关的行业。厨余垃圾含有极高的水分与有机物,相 对于其他生活垃圾而言,很容易腐坏并产生恶臭,容易吸引苍蝇、蚊虫等,如果不及时、妥善 的处理,会对人们的生活造成极大的困扰,严重影响人们的生活质量。 而非法收集和回收利用厨余垃圾会对环境和居民健康产生威胁。目前对厨余垃圾 进行处理时,常用垃圾袋打包垃圾,再直接丢弃到回收垃圾的地方做后续处理;另一部分细 小的垃圾,如米饭、细碎的菜叶等则可能直接冲进下水道。 然而,用垃圾袋打包厨余垃圾再丢弃的处理方式,垃圾袋占用的空间较大,造成在 回收处回收的垃圾数量少,并且如果垃圾袋破损或没有扎紧袋口,厨余垃圾容易从垃圾袋 掉出,造成二次污染;将厨余垃圾冲进下水道的处理方式,则可能会造成下水道堵塞,增加 后续污水处理的难度,污水处理费用增高等一系列问题。而厨余垃圾经过加工后可转化为 新的资源,直接丢弃会造成一定程度的资源浪费,上述两种处理方法也并不环保。
技术实现要素:

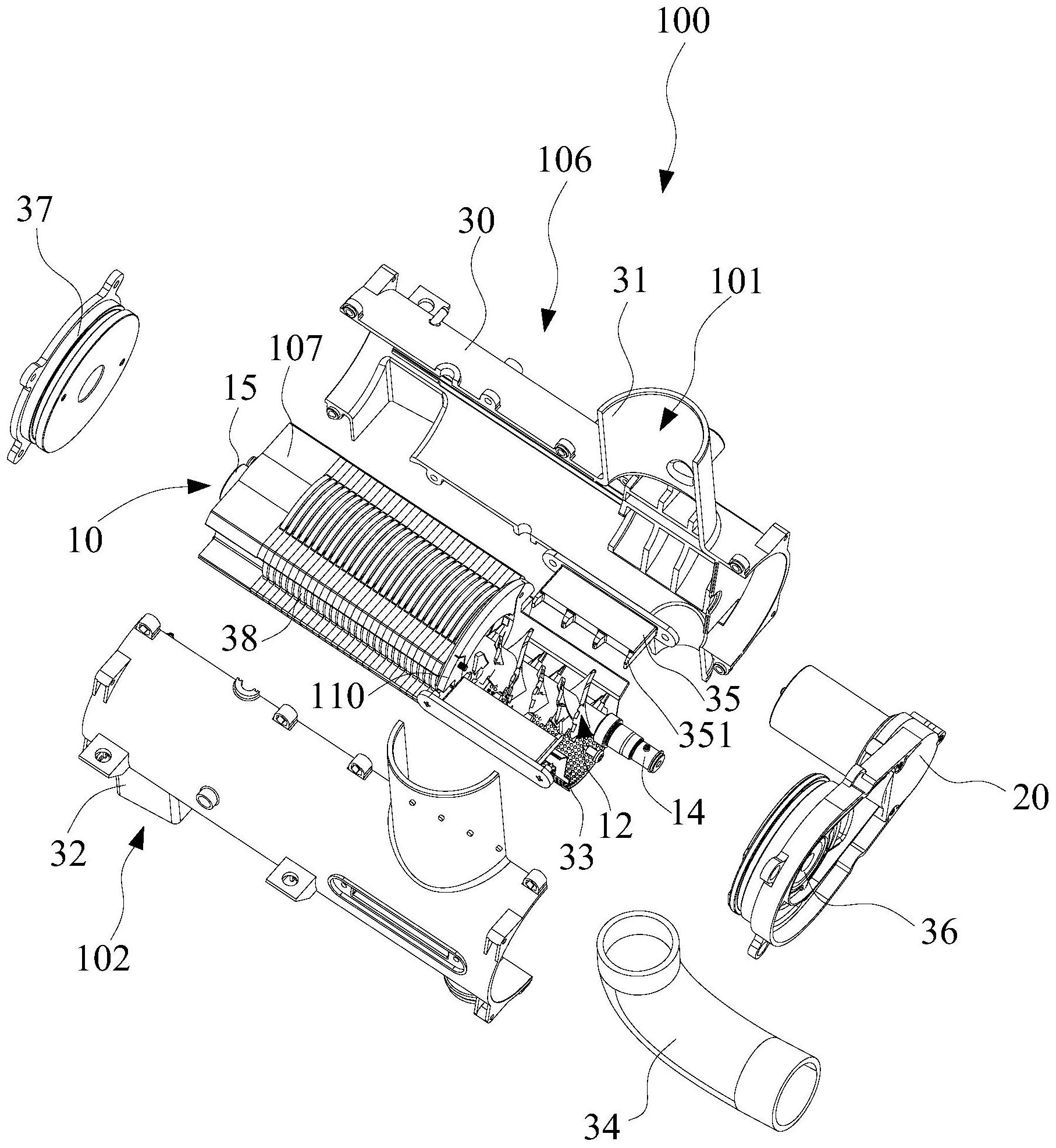

本发明实施例提供一种垃圾粉碎回收装置,旨在解决现阶段的厨余垃圾不能得到 妥善的处理以进行回收利用的问题。 本发明实施例是这样实现的,垃圾粉碎回收装置包括: 外壳;及 设置于所述外壳内的粉碎挤压组件,所述粉碎挤压组件包括壳体与设置于所述壳 体内的螺旋轴,所述壳体开设有连通的入料口与出料口,所述螺旋轴包括轴体、切割粉碎结 构与传输挤压结构; 所述切割粉碎结构呈周向设于所述轴体靠近所述入料口一端,所述传输挤压结构 呈周向设置于所述轴体靠近所述出料口一端,所述切割粉碎结构与传输挤压结构连接且均 沿所述轴体的轴向设置,所述切割粉碎结构用于切割粉碎自所述入料口进入的目标物,所 述传输挤压结构用于将被所述切割粉碎结构切割粉碎的目标物传输至所述出料口排出。 本发明所达到的有益效果是,螺旋轴用于垃圾粉碎回收装置,其设有切割粉碎结 构与传输挤压结构,当螺旋轴旋转时,在轴体周向设置的切割粉碎结构可转动地将垃圾切 割粉碎并脱去部分水分,而同样为周向设置的传输挤压结构则接收垃圾并转动地将垃圾叠 加挤压在一起,在进一步地脱水的同时减小垃圾的体积,最后将粉碎、挤压、脱水后的垃圾 排出垃圾粉碎回收装置。垃圾处理效果较好,能有效地将垃圾处理为相对小的体积并脱去 水分,垃圾经固液分离并被挤压为占空间小的整体后,便于后续的回收利用,提高资源利用 4 CN 111593800 A 说 明 书 2/10 页 率,螺旋轴与垃圾粉碎回收装置的结构简单,使用方便。 附图说明 图1是本发明实施例提供的部分垃圾粉碎回收装置的立体拆解示意图; 图2是本发明实施例提供的部分垃圾粉碎回收装置的截面示意图; 图3是本发明实施例提供的螺旋轴的立体示意图; 图4是本发明实施例提供的螺旋轴的又一立体示意图; 图5是本发明实施例提供的螺旋轴的截面示意图; 图6是本发明实施例提供的垃圾粉碎回收装置的平面示意图; 图7是本发明实施例提供的垃圾粉碎回收装置的立体示意图; 图8是本发明实施例提供的垃圾粉碎回收装置的立体拆解示意图; 图9是本发明实施例提供的部分垃圾粉碎回收装置的立体示意图; 图10是图7中VII-VII向的截面示意图; 图11是本发明实施例提供的挤压环的立体示意图; 图12是本发明实施例提供的安装件的立体示意图; 图13是本发明实施例提供的第一安装环的立体示意图; 图14是本发明实施例提供沥水结构的立体示意图; 图15是本发明实施例提供破碎牙板的立体示意图。
