技术摘要：

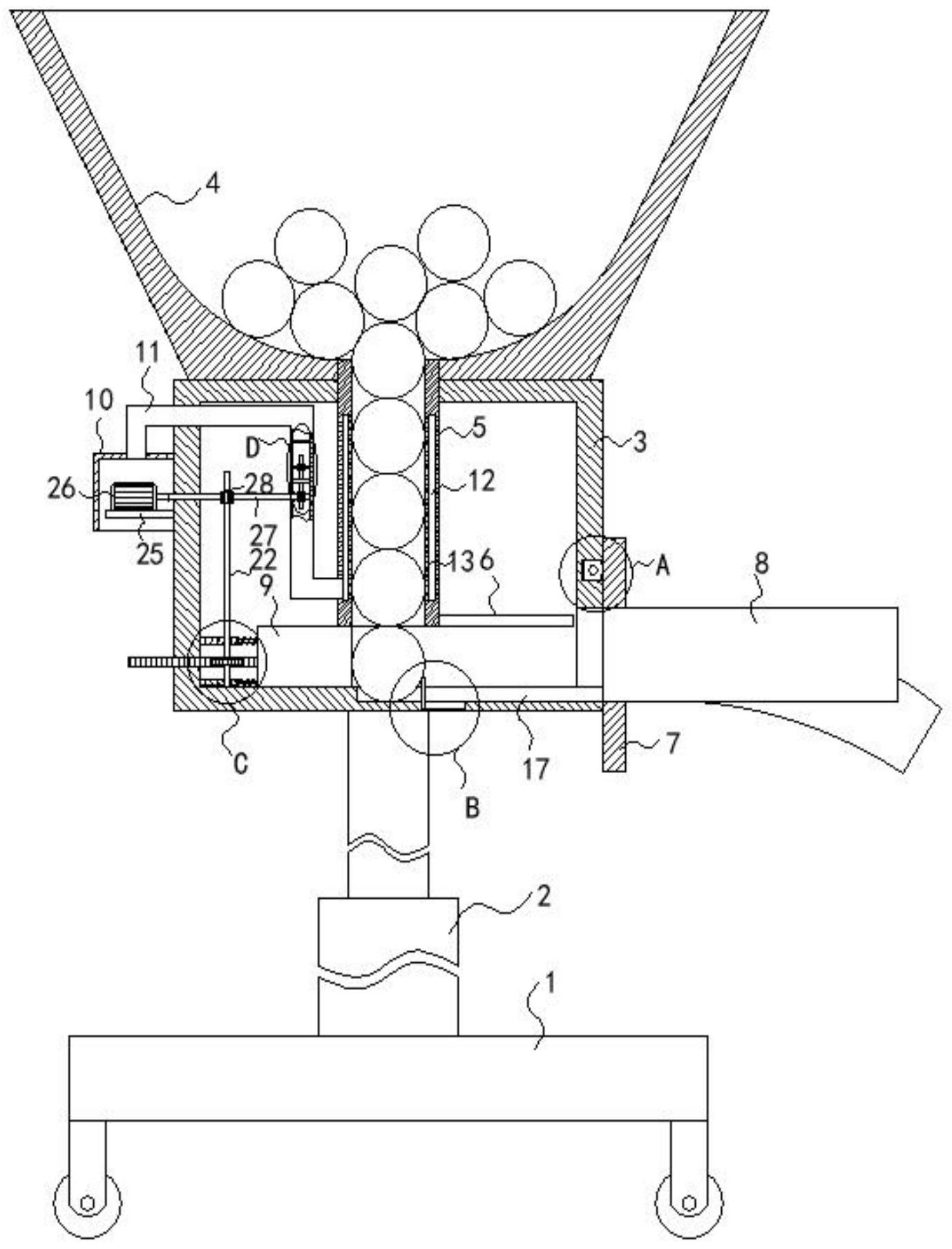

本发明公开了一种可单人练习的排球扣球训练装置，包括底座，底座的上端固定连接有液压缸，液压缸的上端固定连接有箱体，箱体的上端固定连接有储存斗，储存斗的下端连通设置有输送管，输送管贯穿箱体的顶面设置并延伸至其内部，输送管内设有干燥机构，输送管的侧壁上固  全部
背景技术：
很多学校都会开设排球教学课，排球训练要求每个队员都要进行位置轮转，既要 到前排扣球与拦网，又要轮到后排防守与接应，要求每个队员必须全面地掌握各项技术，在 高水平比赛中，对抗的焦点在网上的扣拦上，因此，排球的扣球技术是教学的重点也是难点 问题。 现有的排球扣球训练设备，不能根据实战的需求来调整排球下落的弧线进行扣球 练习，此外，在大量的练习时手部的汗会使得排球的表面潮湿，不便于扣球进行练习。
技术实现要素：
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种可单人练习的排 球扣球训练装置。 为了实现上述目的，本发明采用了如下技术方案： 一种可单人练习的排球扣球训练装置，包括底座，所述底座的上端固定连接有液 压缸，所述液压缸的上端固定连接有箱体，所述箱体的上端固定连接有储存斗，所述储存斗 的下端连通设置有输送管，所述输送管贯穿箱体的顶面设置并延伸至其内部，所述输送管 内设有干燥机构，所述输送管的侧壁上固定连接有挡板，靠近所述挡板的一端箱体的侧壁 上滑动连接有连接板，所述连接板上贯穿设有多个出球管，所述箱体的底部设有输送机构， 所述输送机构与其中一个出球管连通设置，所述箱体的底部设有推块，所述箱体内设有与 推块的侧壁固定连接有传动机构，所述推块与箱体的内壁之间固定连接有多个弹性机构， 所述弹性机构设置于推块远离输送机构的一端侧壁上，所述箱体的侧壁上固定连接有进气 罩，所述进气罩的上端连通设置有导气管，所述导气管内设有加热功能的吸气机构，所述导 气管的出气端与干燥机构连通设置，所述箱体的侧壁上固定连接有驱动机构，所述驱动机 构位于进气罩内，所述传动机构和吸气机构均与驱动机构传动连接。 优选地，所述干燥机构包括设置于输送管内的环形腔室，所述环形腔室的内壁上 设有多个均与输送管连通的出风口，所述导气管的出气端与环形腔室连通设置。 优选地，所述箱体的侧壁设有滑槽，所述滑槽内滑动设有滑块，所述滑块与连接板 的侧壁固定连接，所述滑块上螺纹贯穿设有螺纹杆，所述螺纹杆的一端与滑槽的一端内壁 转动连接，所述螺纹杆的另一端转动贯穿滑槽的另一端侧壁设置并延伸至箱体的外侧。 优选地，所述输送机构包括设置于箱体底部上的滑道，所述滑道与其中一个出球 管连通设置，所述滑道的底部设有凹槽，所述凹槽的底部固定连接有橡胶条。 优选地，所述传动机构包括转动设置于箱体底部上的第一旋转轴，所述第一旋转 轴上同轴固定连接有不完全齿轮和第一蜗轮，所述不完全齿轮啮合有齿条，所述齿条的一 4 CN 111589085 A 说　明　书 2/4 页 端与推块的侧壁固定连接，所述齿条的另一端滑动贯穿箱体的侧壁设置，所述第一蜗轮与 驱动机构传动连接。 优选地，所述弹性机构包括固定连接于推块于箱体之间的伸缩杆，所述伸缩杆上 套设有弹簧，所述弹簧的两端分别与推块和箱体的内壁固定连接。 优选地，所述驱动机构包括固定连接有箱体侧壁上的支撑板，所述支撑板位于进 气罩内，所述支撑板的上端固定连接有驱动电机，所述驱动电机的输出轴末端固定连接有 蜗杆，所述蜗杆依次转动贯穿箱体的侧壁和导气管的侧壁设置，所述蜗杆与第一蜗轮啮合， 所述蜗杆与吸气机构传动连接。 优选地，所述吸气机构包括固定设置于导气管内的电加热丝和横杆，所述横杆位 于电加热丝的下方，所述横杆上转动贯穿设有第二旋转轴，所述第二旋转轴上同轴固定连 接有风叶和第二蜗轮，所述第二蜗轮与蜗杆啮合。 相比现有技术，本发明的有益效果为： 1、本发明中通过设置的多个出球管，配合滑块在滑槽内的滑动作用，能调节出球 管与滑道相连通，并且多个出球管的弧度均不相同，能有效的模拟多种排球运动的轨迹，继 而能对不同运动轨迹的排球进行扣球训练，利于提高排球扣球训练的实战性。 2、本发明中通过设置的吸气机构和干燥机构，能对即将下落并出球的排气进行烘 干，能对粘附于排球表面上的汗水进行有效的烘干，确保排球表面的干燥性，在单人练习排 球扣球训练时，避免排球上的汗水影响训练人员手部与排球接触面力的作用，确保训练人 员能有效的发力进行扣球训练，此外，驱动电机位于进气罩内，能有效的提高驱动电机附近 空气的流动性，能对驱动电机进行有效的降温，继而有利于提高驱动电机的使用年限。 附图说明 图1为本发明提出的一种可单人练习的排球扣球训练装置的透视图； 图2为图1中的A处局部放大图； 图3为图1中的B处局部放大图； 图4为图1中的C处局部放大图； 图5为图1中的D处局部放大图； 图6为本发明提出的一种可单人练习的排球扣球训练装置中的连接板的右侧结构 示意图； 图7为本发明提出的一种可单人练习的排球扣球训练装置中不完齿轮与齿条连接 结构示意图。 图中：1底座、2液压缸、3箱体、4储存斗、5输送管、6挡板、7连接板、8出球管、9推块、 10进气罩、11导气管、12环形腔室、13出风口、14滑槽、15滑块、16螺纹杆、17滑道、18凹槽、19 橡胶条、20伸缩杆、21弹簧、22第一旋转轴、23不完全齿轮、24齿条、25支撑板、26驱动电机、 27蜗杆、28第一蜗轮、29横杆、30第二旋转轴、31风叶、32第二蜗轮、33电加热丝。
