技术摘要：
本公开提出了一种与无线通信设备相关联的天线结构，所述无线通信设备由被配置为实现与所述设备相关联的结构性、功能性或装饰性功能的多个结构构成。所述天线结构包括第一板和不同的第二板，所述第一板由所述设备的所述多个结构中的第一组结构构成，所述第二板由所述设  全部
背景技术：

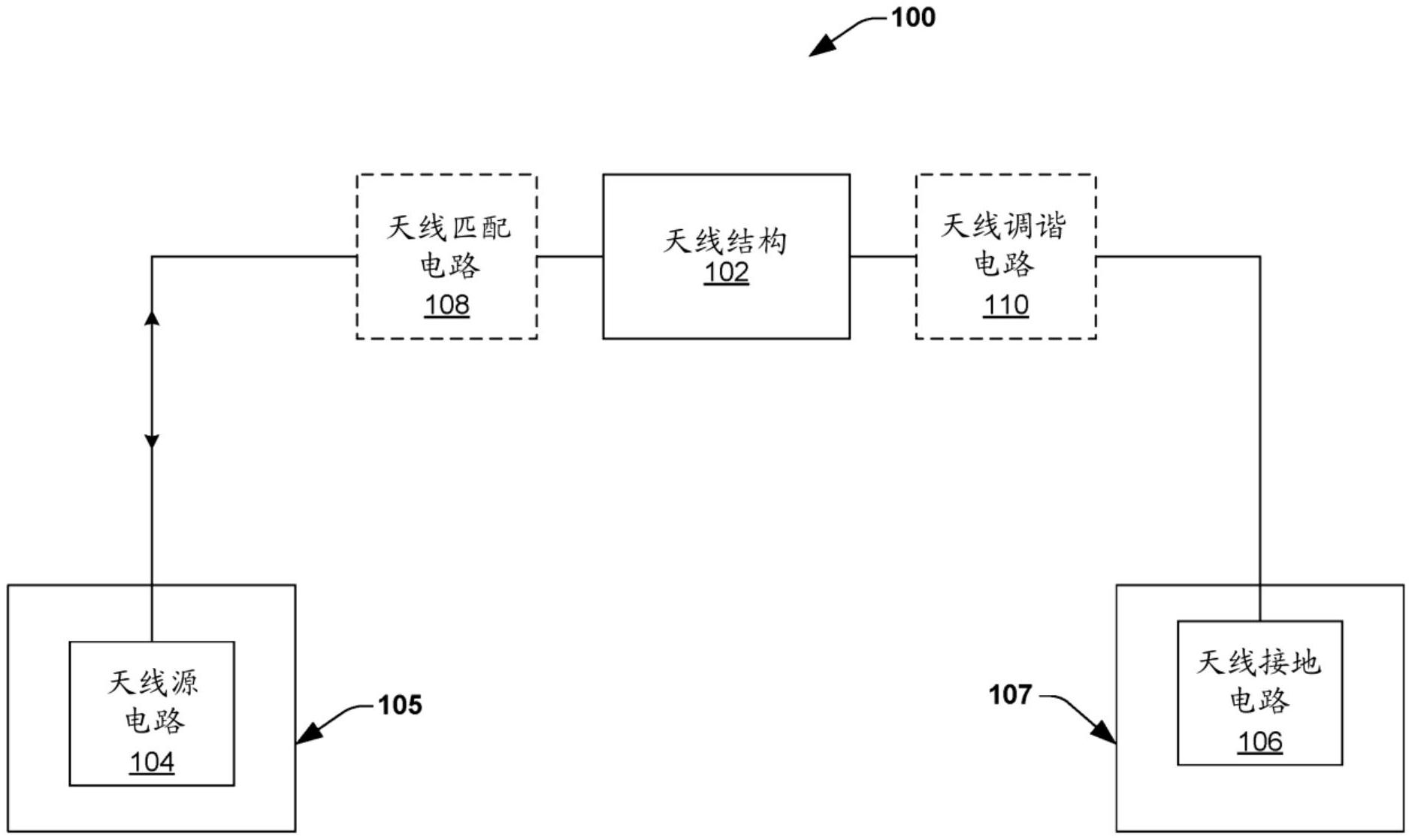

天线设计在发射和接收自由空间中的电磁辐射的无线通信设备中是至关重要的。 天线通常体积庞大，并且在许多便携式无线通信设备诸如移动电话中占用相当大的空间。 随着对尺寸更小、功率更大的无线通信设备的需求的增加，设计和工程化更小的天线以适 配这些设备也变得越来越重要。然而，如果设计的天线非常小，有时会极大地影响天线效 率，并且还会使天线设计非常复杂。而且，就可穿戴设备诸如智能手表和服饰而言，由于紧 密靠近人体，与天线的电磁辐射相关联的能量随着电磁辐射穿透人体并且偏转离开人体而 劣化，从而导致天线效率显著降低。 附图说明 下文将仅以举例的方式描述电路、装置和/或方法的一些示例。在此上下文中，将 参考附图。 图1示出了根据本公开的一个实施方案的包括天线结构的无线通信设备的示例性 简化框图。 图2a示出了根据本公开的一个实施方案的天线结构的示例性具体实施。 图2b示出了根据本公开的另一个实施方案的天线结构的示例性具体实施。 图3示出了根据本公开的一个实施方案的与无线通信设备相关联的天线结构的等 效电路图。 图4a示出了根据本公开的一个实施方案的包括天线结构的无线通信设备的示例 性具体实施。 图4b示出了根据本公开的一个实施方案的图4a的天线结构的放大图。 图5示出了根据本公开的一个实施方案的与无线通信设备相关联的天线匹配电路 的示例性具体实施。 图6a示出了根据本公开的一个实施方案的与无线通信设备相关联的天线调谐电 路的简化框图。 图6b示出了根据本公开的一个实施方案的天线调谐电路的示例性具体实施。 图7示出了根据本公开的一个实施方案的用于无线通信设备的方法的流程图。 图8示出了根据一些实施方案的设备的示例性部件。
技术实现要素：
在本公开的一个实施方案中，公开了一种无线通信设备，所述无线通信设备由被 配置为实现与所述设备相关联的结构性、功能性或装饰性功能的多个结构构成。所述无线 5 CN 111587513 A 说　明　书 2/20 页 通信设备包括被配置为在预定义辐射频率下辐射的天线结构。在一些实施方案中，所述天 线结构包括：第一板，所述第一板由所述设备的所述多个结构中的第一组结构构成；以及不 同的第二板，所述第二板由所述设备的所述多个结构中的第二组结构构成。在一些实施方 案中，所述第一板和所述第二板彼此间隔开，并且其中所述第一板和所述第二板至少部分 地重叠。 在本公开的一个实施方案中，公开了一种与无线通信设备相关联的天线结构，所 述无线通信设备由被配置为实现与所述设备相关联的结构性、功能性或装饰性功能的多个 结构构成。所述天线结构包括第一板和不同的第二板，所述第一板由所述设备的所述多个 结构中的第一组结构构成，所述第二板由所述设备的所述多个结构中的第二组结构构成。 在一些实施方案中，所述第一板和所述第二板彼此间隔开，并且所述第一板和所述第二板 重叠。在一些实施方案中，所述天线结构还包括耦接在所述第一板和所述第二板之间的激 励部件(excitation  component)。在一些实施方案中，所述第一板、所述第二板，以及所述 激励部件的至少一部分，被配置为形成振荡电路(tank  circuit)，以便使得所述天线结构 能够在包括与所述振荡电路相关联的谐振频率的预定义辐射频率下辐射。 在本公开的一个实施方案中，公开了一种与无线通信设备相关联的天线结构。所 述天线结构包括具有至少部分平面的结构的第一板、具有至少部分平面的结构的不同的第 二板以及耦接在所述第一板和所述第二板之间的激励部件。在一些实施方案中，所述第一 板和所述第二板彼此间隔开，并且所述第一板和所述第二板至少部分地重叠。此外，在一些 实施方案中，所述第一板、所述第二板，以及所述激励部件的至少一部分被配置为形成振荡 电路，以便使得所述天线结构能够在包括与所述振荡电路相关联的谐振频率的预定义辐射 频率下辐射。 在本公开的一个实施方案中，公开了一种用于无线通信设备的方法，所述无线通 信设备由被配置为实现与所述设备相关联的结构性、功能性或装饰性功能的多个结构构 成。所述方法包括：形成包括第一板、不同的第二板和激励部件的天线结构，所述第一板由 所述设备的所述多个结构中的第一组结构构成，所述第二板由所述设备的所述多个结构中 的第二组结构构成，所述激励部件包括耦接在所述第一板和所述第二板之间的第一金属引 脚和不同的第二金属引脚。所述方法还包括：将所述第一板、所述第二板，以及所述激励部 件的至少一部分配置为形成振荡电路，以便使得所述天线结构能够在包括与所述振荡电路 相关联的谐振频率的预定义辐射频率下辐射。 现在将参考附图描述本公开，其中贯穿全文、相似的附图标号用于指代相似的元 素，并且其中所示出的结构和设备不必按比例绘制。如本文所用，术语“部件”、“系统”、“接 口”、“电路”等旨在指代与计算机有关的实体、硬件、软件(例如，在执行中)和/或固件。例 如，部件可以是处理器(例如，微处理器、控制器或其他处理设备)、在处理器上运行的进程、 控制器、对象、可执行文件、程序、存储设备、计算机、平板电脑和/或带有处理设备的用户装 备(例如，移动电话等)。以举例的方式，在服务器上运行的应用程序和服务器也可以是部 件。一个或多个部件可以驻留在一个进程中，并且部件可以位于一台计算机上和/或分布在 两个或多个计算机之间。本文可描述元素集合或其他部件集合，其中术语“集合”可以解释 为“一个或多个”。 此外，这些部件可以从其上存储有各种数据结构的各种计算机可读存储介质处执 6 CN 111587513 A 说　明　书 3/20 页 行，诸如利用模块，例如。部件可诸如根据具有一个或多个数据分组的信号经由本地和/或 远程进程进行通信(例如，来自一个部件的数据与本地系统、分布式系统和/或整个网络中 的另一个部件相互作用，诸如互联网、局域网、广域网或经由信号与其他系统的类似网络)。 又如，部件可以是具有特定功能的装置，该特定功能由通过电气或电子电路操作 的机械部件提供，其中电气或电子电路可以通过由一个或多个处理器执行的软件应用程序 或固件应用程序来操作。一个或多个处理器可以在装置内部或外部，并且可以执行软件或 固件应用程序的至少一部分。再如，部件可以是通过电子部件提供特定功能而无需机械部 件的装置；电子部件可以在其中包括一个或多个处理器，以执行至少部分赋予电子部件功 能的软件和/或固件。 “示例性”一词的使用旨在以具体方式呈现概念。如在本申请中使用的，术语“或” 旨在表示包括性的“或”而不是排他性的“或”。也就是说，除非另有说明或从上下文可以清 楚看出，否则“X采用A或B”旨在表示任何自然的包含性排列。也就是说，如果X采用A；X采用 B；或者X采用A和B两者，则在任何前述情况下都满足“X采用A或B”。另外，在本申请和所附权 利要求书中使用的冠词“一”和“一个”通常应被解释为表示“一个或多个”，除非另有说明或 从上下文中清楚地是指向单数形式。此外，就在
