技术摘要：

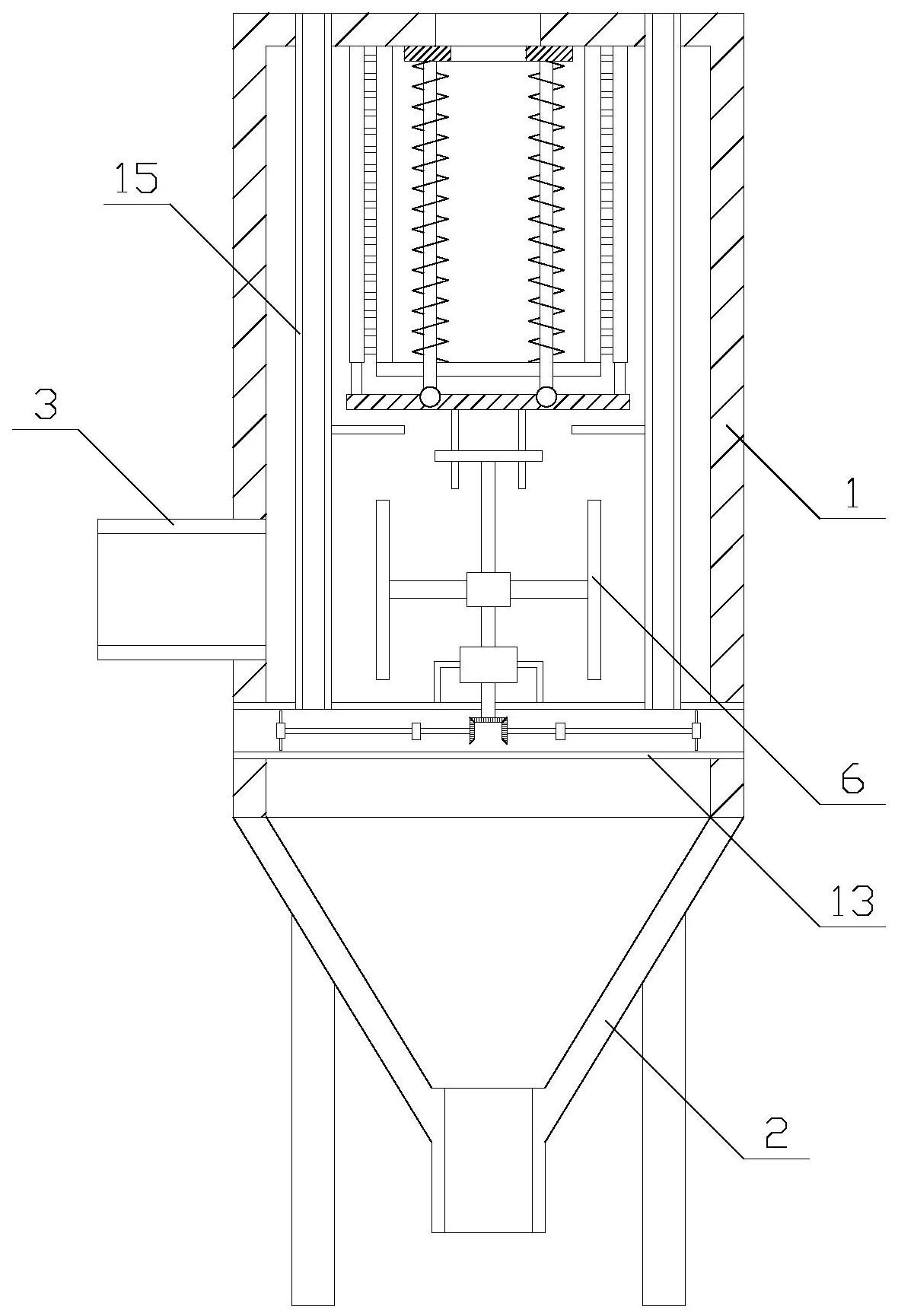

本发明涉及一种具有降温功能的水泥制造设备，包括主体、灰斗、进气管、滤袋和固定板，所述灰斗设置在主体的底部，所述进气管水平设置在主体的一侧，所述滤袋的形状为圆柱形且竖向设置在主体内，所述固定板水平设置在主体内且与主体的内壁固定连接，所述滤袋的底端与固  全部
背景技术：
水泥俗称洋灰、红毛泥、英泥，用于土木工程上的胶结性材料的总称，依照胶结性 质的不同，可分为水硬性水泥与非水硬性水泥，而袋式除尘器是水泥制造过程中常用的设 备，袋式除尘器是一种干式滤尘装置，它适用于捕集细小、干燥、非纤维性粉尘，主要起到了 消除水泥制造过程中产生的灰尘。 现有的袋式除尘器在使用过程中，当空气湿度过大时，会使灰尘粘附在布袋上，在 通过低压脉冲空气清洁布袋时，则难以将布袋上的灰尘吹下，降低了实用性，不仅如此，当 空气温度过高时，以使布袋损坏，缩短了袋式除尘器的使用寿命。
技术实现要素：
本发明要解决的技术问题是：为了克服现有技术的不足，提供一种具有降温功能 的水泥制造设备。 本发明解决其技术问题所采用的技术方案是：一种具有降温功能的水泥制造设 备，包括主体、灰斗、进气管、滤袋和固定板，所述灰斗设置在主体的底部，所述进气管水平 设置在主体的一侧，所述滤袋的形状为圆柱形且竖向设置在主体内，所述固定板水平设置 在主体内且与主体的内壁固定连接，所述滤袋的底端与固定板的顶部密封且固定连接，所 述滤袋的顶端与主体内的顶部密封且固定连接，所述主体的顶部设有出气孔，所述出气孔 与滤袋连通，所述主体内设有辅助机构和散热机构； 所述辅助机构包括振动组件、第一扇叶、传动轴、第一轴承、驱动盘、从动盘、两个 清洁刷和两个传动杆，所述驱动盘、从动盘和传动轴均与滤袋同轴设置，所述从动盘设置在 固定板的靠近灰斗的一侧，所述驱动盘位于从动盘的远离固定板的一侧且与驱动盘之间设 有间隙，所述驱动盘固定在传动轴的顶端，所述第一轴承的内圈和第一扇叶均安装在传动 轴上，所述第一轴承的外圈与主体的内壁固定连接，所述第一扇叶与进气管正对设置，所述 第一扇叶为垂直式扇叶，所述驱动盘上设有两个通孔，所述通孔以传动轴的轴线为中心周 向均匀分布，所述传动杆与传动轴平行，所述传动杆与通孔一一对应，所述传动杆穿过通孔 且与通孔的内壁滑动连接，所述传动杆的顶端固定在从动盘上，所述清洁刷与传动杆一一 对应且与从动盘固定连接，所述滤袋位于两个清洁刷之间，所述清洁刷与滤袋抵靠，所述振 动组件设置在滤袋内； 所述散热机构包括连接管、驱动锥齿轮、两个导热管和两个风力组件，所述连接管 与固定板平行且设置在进气管和灰斗之间，所述主体的两侧均设有两个连接孔，所述连接 管的两端分别插入两个连接孔内，所述连接管与连接孔的内壁密封且固定连接，所述导热 管与固定板垂直，所述主体的顶部设有两个导热孔，所述导热管和导热孔均与清洁刷一一 对应，所述导热管的顶端插入导热孔内，所述导热管与导热孔的内壁密封且固定连接，所述 4 CN 111569555 A 说　明　书 2/6 页 导热管的底端设置在连接管上且与连接管连通，所述连接管上设有装配孔，所述传动轴穿 过装配孔，所述传动轴与装配孔的内壁滑动且密封连接，所述驱动锥齿轮设置在连接管内 且安装在传动轴的底端，所述风力组件设置在连接管内且与导热管一一对应，所述驱动锥 齿轮位于两个风力组件之间。 作为优选，为了实现主体振动的效果，所述振动组件包括推板、单向阀和两个振动 单元，所述推板与固定板平行，所述推板盖设在出气孔上且与主体内的顶部密封连接，所述 推板上设有圆孔，所述圆孔与出气孔连通，所述单向阀安装在圆孔内，所述振动单元与清洁 刷一一对应。 作为优选，为了便于主体内壁上灰尘与主体分离，所述振动单元包括推杆、弹簧、 滚珠、挡板和贯穿孔，所述推杆与导热管平行，所述贯穿孔设置在固定板上，所述推杆穿过 贯穿孔，所述推杆与贯穿孔的内壁滑动且密封连接，所述推杆的顶端固定在推板上，所述滚 珠固定在推杆的底端，所述从动盘的顶部设有环形槽，所述滚珠的球心设置在环形槽内，所 述滚珠与环形槽匹配且与环形槽的内壁滑动连接，所述滚珠的球径大于环形槽的槽口宽 度，所述弹簧位于推板和固定板之间，所述推板通过弹簧与固定板连接，所述挡板与固定板 平行且设置在从动盘的靠近驱动盘的一侧，所述挡板固定在导热管的靠近传动轴的一侧， 所述挡板与从动盘之间设有间隙。 作为优选，为了便于推杆的安装，所述推杆的两端均设有倒角。 作为优选，为了实现导热管内空气的定向流动，所述风力组件包括从动锥齿轮、第 二轴承、转动轴和第二扇叶，所述转动轴与连接管同轴设置，所述从动锥齿轮安装在转动轴 的靠近驱动锥齿轮的一端且与驱动锥齿轮啮合，所述第二扇叶安装在转动轴的另一端，所 述第二轴承的内圈安装在转动轴上，所述第二轴承的外圈固定在连接管的内壁上，所述第 二扇叶位于导热管轴线的远离传动轴的一侧。 作为优选，为了提升降温效果，为了提高第二扇叶的转速，所述驱动锥齿轮的齿数 大于从动锥齿轮的齿数。 作为优选，为了减小传动轴与装配孔内壁之间的间隙，所述装配孔的内壁上涂有 密封脂。 作为优选，为了提升导热管上热量传递至导热管内空气中的能力，所述导热管的 内壁上涂有导热硅胶。 作为优选，为了延长固定板的使用寿命，所述固定板上设有防腐镀锌层。 作为优选，为了减小传动杆与通孔内壁之间的摩擦力，所述通孔的内壁上涂有润 滑油。 本发明的有益效果是，该具有降温功能的水泥制造设备通过散热机构实现了降低 主体内空气的温度，防止滤袋因高温而损坏，与现有的散热机构相比，该散热机构与辅助机 构实现了一体式联动结构，实用性更强，不仅如此，还通过辅助机构提升了滤袋清洁效果， 与现有的辅助机构相比，该辅助机构还可以实现清洁主体内壁上的灰尘，实现了改善维护 环境的功能，同时，还实现了清洁导热管外壁上的灰尘，提升了导热管吸收主体内空气热量 的能力，实用性更强。 5 CN 111569555 A 说　明　书 3/6 页 附图说明 下面结合附图和实施例对本发明进一步说明。 图1是本发明的具有降温功能的水泥制造设备的结构示意图； 图2是本发明的具有降温功能的水泥制造设备的辅助机构的结构示意图； 图3是本发明的具有降温功能的水泥制造设备的散热机构的结构示意图； 图4是本发明的具有降温功能的水泥制造设备的振动组件的结构示意图； 图中：1.主体，2.灰斗，3.进气管，4.滤袋，5.固定板，6.第一扇叶，7.传动轴，8.第 一轴承，9.驱动盘，10.从动盘，11.清洁刷，12.传动杆，13.连接管，14.驱动锥齿轮，15.导热 管，16.推板，17.单向阀，18.推杆，19.弹簧，20.滚珠，21.挡板，22.从动锥齿轮，23.第二轴 承，24.转动轴，25.第二扇叶。
