技术摘要：
本申请提供一种显示装置及其制备方法，显示装置包括阵列基板、第一像素定义层、有机发光二极管、第一平坦层、第二像素定义层及彩膜层，第一像素定义层设置于阵列基板上，第一像素定义层包括若干第一通孔，有机发光二极管设置于第一通孔中以电连接阵列基板，有机发光二  全部
背景技术：
OLED即有机发光二极管(Organic  Light-Emitting  Diode)，具备自发光、高亮度、 宽视角、高对比度、可挠曲、低能耗等特性，因此受到广泛的关注，并作为新一代的显示方 式，已开始逐渐取代传统LCD(液晶显示器，Liquid  CrystalDisplay)，被广泛应用在手机屏 幕、电脑显示器、全彩电视等。OLED根据发光特点，可以分为顶发射型和底发射型，且OLED具 有轻薄的特点。但目前的显示装置存在显示性能较差及使用寿命低的问题。
技术实现要素：

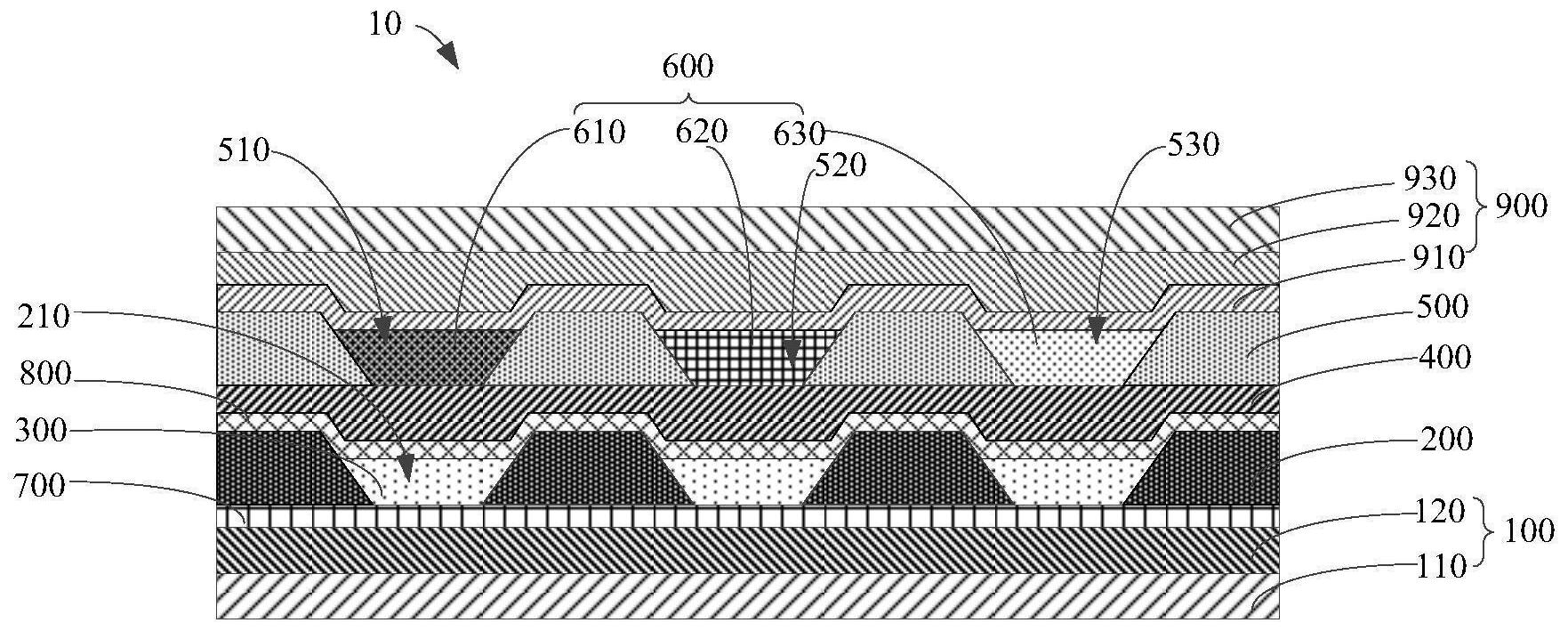

本申请提供一种显示装置及其制备方法，以解决现有技术中显示装置的形式性能 弱及使用寿命低的问题。 本申请提供一种显示装置，包括： 阵列基板； 第一像素定义层，所述第一像素定义层设置于所述阵列基板上，所述第一像素定 义层包括若干第一通孔，所述第一通孔贯穿所述第一像素定义层以暴露所述阵列基板； 有机发光二极管，所述有机发光二极管设置于所述第一通孔中以电连接所述阵列 基板，所述有机发光二极管包括蓝色有机发光二极管和紫外色有机发光二极管中的一种； 第一平坦层，所述第一平坦层设置于所述第一像素定义层及所述有机发光二极管 上； 第二像素定义层，所述第二像素定义层设置于所述第一平坦层上，所述第二像素 定义层包括若干第二通孔、若干第三通孔和若干第四通孔，所述若干第二通孔、所述若干第 三通孔和所述若干第四通孔贯穿所述第二像素定义层以暴露所述第一平坦层；以及 彩膜层，所述彩膜层设置于所述若干第二通孔、所述若干第三通孔和所述若干第 四通孔中。 在本申请所提供的显示装置中，所述彩膜层包括若干第一彩膜部、若干第二彩膜 部及若干第三彩膜部，每一所述第一彩膜部设置于一所述第二通孔中，每一所述第二彩膜 部设置于一所述第三通孔中，每一所述第三彩膜部设置于一所述第四通孔中。 在本申请所提供的显示装置中，所述第一彩膜部的材料包括红色量子点材料，所 述第二彩膜部的材料包括绿色量子点材料，所述第三彩膜部的材料包括蓝色量子点材料和 亚克力材料中的一种。 在本申请所提供的显示装置中，所述第一彩膜部受所述有机发光二极管激发发出 红光，所述第二彩膜部受所述有机发光二极管激发发出绿光，所述第三彩膜部受所述有机 发光二极管激发发出蓝光。 在本申请所提供的显示装置中，所述第一彩膜部的材料、所述第二彩膜部的材料 4 CN 111584568 A 说　明　书 2/7 页 及所述第三彩膜部的材料还包括液态干燥剂。 在 本 申 请 所 提 供 的 显 示 装 置 中 ，所 述 液 态 干 燥 剂 的 结 构 式 包 括 其中，所述R1基团、R2基团及R3基团的结构式为CnH2n 1，n＝1-20。 在本申请所提供的显示装置中，所述显示装置还包括钝化层，所述钝化层设置于 所述第一像素定义层及所述有机发光二极管上。 本申请还提供一种显示装置的制备方法，包括： 提供一载体基板； 在所述载体基板上设置阵列基板； 在所述阵列基板上形成第一像素定义层，所述第一像素定义层包括若干第一通 孔，所述第一通孔贯穿所述第一像素定义层以暴露所述阵列基板； 在所述第一通孔中设置有机发光二极管，所述有机发光二极管与所述阵列基板电 连接，所述有机发光二极管包括蓝色有机发光二极管和紫外色有机发光二极管中的一种； 在所述第一像素定义层及所述有机发光二极管上形成第一平坦层； 在所述第一平坦层上形成第二像素定义层，所述第二像素定义层包括若干第二通 孔、若干第三通孔和若干第四通孔，所述若干第二通孔、所述若干第三通孔和所述若干第四 通孔贯穿所述第二像素定义层以暴露所述第一平坦层； 在所述若干第二通孔、所述若干第三通孔和所述若干第四通孔中设置彩膜层；以 及 将所述载体基板与所述阵列基板分离。 在本申请所提供的显示装置的制备方法中，所述在所述第一通孔中设置有机发光 二极管，所述有机发光二极管与所述阵列基板电连接，所述有机发光二极管包括蓝色有机 发光二极管和紫外色有机发光二极管中的一种的步骤之后，还包括： 在所述第一像素定义层及所述有机发光二极管上形成钝化层。 在本申请所提供的显示装置的制备方法中，所述在所述若干第二通孔、所述若干 第三通孔和所述若干第四通孔中设置彩膜层的步骤之后，还包括： 在所述第二像素定义层及所述有机发光二极管上形成封装层。 本申请提供一种显示装置及其制备方法，显示装置包括阵列基板、第一像素定义 层、有机发光二极管、第一平坦层、第二像素定义层及彩膜层，所述第一像素定义层设置于 所述阵列基板上，所述第一像素定义层包括若干第一通孔，所述第一通孔贯穿所述第一像 素定义层以暴露所述阵列基板，所述有机发光二极管设置于所述第一通孔中以电连接所述 阵列基板，所述有机发光二极管包括蓝色有机发光二极管和紫外色有机发光二极管中的一 种，所述第一平坦层设置于所述第一像素定义层及所述有机发光二极管上，所述第二像素 定义层设置于所述第一平坦层上，所述第二像素定义层包括若干第二通孔、若干第三通孔 和若干第四通孔，所述若干第二通孔、所述若干第三通孔和所述若干第四通孔贯穿所述第 二像素定义层以暴露所述第一平坦层，所述彩膜层设置于所述若干第二通孔、所述若干第 5 CN 111584568 A 说　明　书 3/7 页 三通孔和所述若干第四通孔中。在本申请中，采用有机发光二极管激发彩膜层出射光，进而 提高显示装置的显示性能和使用寿命。 附图说明 为了更清楚地说明本申请中的技术方案，下面将对实施方式描述中所需要使用的 附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本申请的一些实施方式，对于本 领域技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。 图1为本申请所提供的显示装置的第一种结构剖视图。 图2为本申请所提供的阵列基板的结构剖视图。 图3为本申请所提供的有机发光二极管的结构剖视图。 图4为本申请所提供的显示装置的第二种结构剖视图。 图5为本申请提供的显示装置的制备方法流程图。 图6为本申请所提供的显示装置的制备方法的流程剖视图。
