技术摘要：
本发明公开了一种用于包装粉状卡波姆的包装机，其结构包括包装机、包装卷材架、粉状物下料斗、侧边封口装置、切袋热封口装置、卸料板，切袋热封口装置由安装板、防尘框、气缸、平衡固定杆、伸缩推杆、排气封口机构组成，切袋热封口装置通过滑动杆上的压合条将包装袋顶  全部
背景技术：
目前，卡波姆经过球磨筛选后通过包装机进行包装,主要的工艺过程为首先需要 使用包装袋生产设备将包装材料制备成特定规格的包装袋，然后将一定量的粉状卡波姆填 充到包装袋后，进行热封或者模压方式进行封边，但是现有包装机并没有对包装袋进行夹 持固定的装置，造成切袋热封口过程中容易发生滑落造成物料倾撒，并且粉状卡波姆的包 装袋内部空气太多容易造成包装袋与包装袋之间的相互挤压破口，导致粉状卡波姆溢出包 装袋，且现有包装机存在生产效率低、工艺流程繁琐、自动化程度低等缺陷。
技术实现要素：

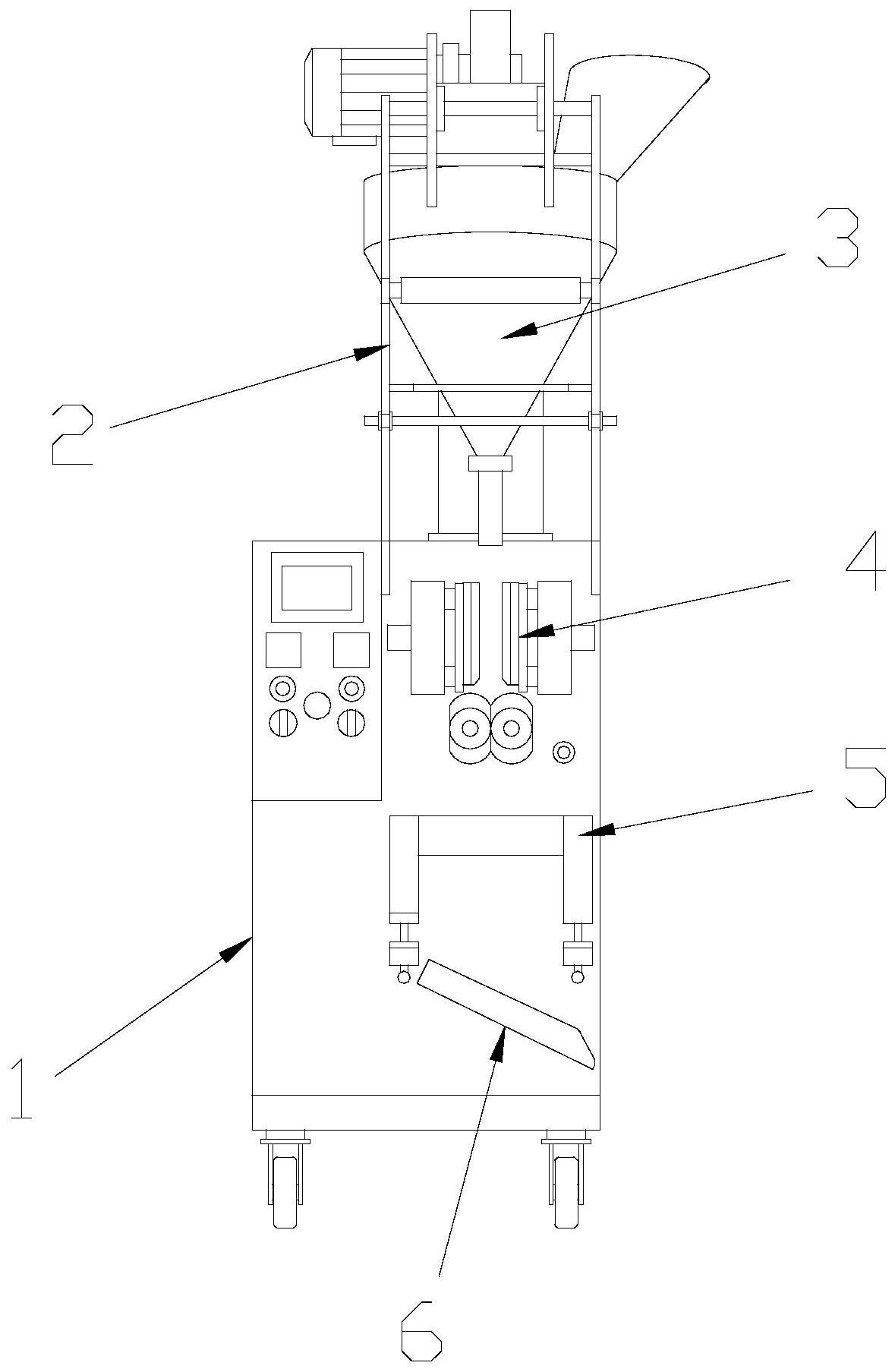

针对现有技术的不足，本发明是通过如下的技术方案来实现：一种用于包装粉状 卡波姆的包装机，其结构包括包装机、包装卷材架、粉状物下料斗、侧边封口装置、切袋热封 口装置、卸料板，所述的包装机顶端上设有粉状物下料斗，所述的包装机和粉状物下料斗相 连接，所述的包装机前端表面上安装有包装卷材架，所述的包装机前端上设有侧边封口装 置，所述的包装机和侧边封口装置采用间隙配合，所述的侧边封口装置正下方设有切袋热 封口装置，所述的切袋热封口装置与包装机活动连接，所述的切袋热封口装置正下方设有 卸料板，所述的卸料板与包装机通过电焊焊接； 所述的切袋热封口装置由安装板、防尘框、气缸、平衡固定杆、伸缩推杆、排气封口 机构组成，所述的安装板表面上设有防尘框，所述的安装板和防尘框固定连接，所述的防尘 框左右两端上均安装有气缸，所述的防尘框内侧上设有两个平衡固定杆，所述的防尘框和 平衡固定杆采用间隙配合，所述的防尘框内侧上设有伸缩推杆，所述的伸缩推杆一端与气 缸机械连接，所述的伸缩推杆另一端上安装有排气封口机构，所述的排气封口机构与平衡 固定杆滑动配合。 作为本技术方案的进一步优化，所述的防尘框顶端上设有锥形引导斗，所述的防 尘框和锥形引导斗固定连接。 作为本技术方案的进一步优化，所述的排气封口机构由第一滑动支架、第一封切 刀、第二封切刀、第二滑动支架组成，所述的第一滑动支架表面上安装有第一封切刀，所述 的第二滑动支架表面上设有第二封切刀，所述的第二滑动支架和第二封切刀相连接，所述 的第一封切刀与第二封切刀处于同一水平面上，且两者之间活动贴合。 作为本技术方案的进一步优化，所述的第一封切刀顶端上设有卡切块，所述的第 一封切刀和卡切块相连接，所述的第一封切刀前端上设有硅胶条，所述的第一封切刀和硅 胶条胶连接。 作为本技术方案的进一步优化，所述的第二封切刀顶端上设有切袋刀，所述的第 二封切刀和切袋刀活动连接，所述的第二封切刀前端上设有高温布，所述的第二封切刀和 4 CN 111605816 A 说　明　书 2/5 页 高温布相连接，所述的第二封切刀底端下安装有排气机构。 作为本技术方案的进一步优化，所述的排气机构由吊板、闭合条、压合条、滑动杆、 限位片、弹簧组成，所述的吊板底端上设有闭合条，所述的吊板和闭合条为一体化结构，所 述的吊板表面上安装有三个滑动杆，所述的滑动杆一端上设有限位片，所述的滑动杆和限 位片螺纹连接，所述的滑动杆另一端上设有压合条，所述的滑动杆和压合条相连接，所述的 滑动杆表面上安装有弹簧。 作为本技术方案的进一步优化，所述的压合条表面上设有两个以上的定点贴袋， 所述的压合条和定点贴袋固定连接。 作为本技术方案的进一步优化，所述的闭合条还包括排气板、扣合头、扭力簧，所 述的排气板顶端左右两侧上均设有扣合头，所述的排气板和扣合头为一体化结构，所述的 扣合头表面上安装有扭力簧，所述的闭合条与排气板通过扣合头活动连接。 作为本技术方案的进一步优化，所述的第一滑动支架和第二滑动支架均与伸缩推 杆另一端相连接，且第一滑动支架和第二滑动支架均与平衡固定杆滑动配合。 作为本技术方案的进一步优化，所述的第一封切刀和第二封切刀底端下均安装有 排气机构。 作为本技术方案的进一步优化，所述的卡切块与切袋刀活动贴合。 有益效果 本发明一种用于包装粉状卡波姆的包装机，当包装袋经过侧边封口装置的侧边封 口后，通过粉状物下料斗将粉状卡波姆倒入包装袋，包装袋进入防尘框内时，两个气缸分别 通过两个伸缩推杆推动第一滑动支架与第二滑动支架在平衡固定杆上滑动，通过平衡固定 杆提高第一滑动支架与第二滑动支架之间的滑动稳定性与滑动引导性，第一滑动支架和第 二滑动支架同时带动第一封切刀与第二封切刀两者相互靠近贴合，第一封切刀与第二封切 刀分别带动两个吊板相互靠近，吊板利用滑动杆上的压合条将包装袋顶端进行夹持，避免 造成切袋热封口过程中容易发生滑落造成物料倾撒现象，压合条利用多个定点贴袋将包装 袋进行贴合夹持，为后续工序中可以将包装袋内多余的空气排出留出空间，让包装袋在排 出空气时不会带走粉状卡波姆，增加包装定量效率，当第一封切刀与第二封切刀两者相互 贴合时，两个闭合条带动两个排气板对包装袋进行挤压排气，使得包装袋内部的空气由顶 端的缝隙排出，避免了空气排出时会带走粉状卡波姆，完成排气后，通过高温布配合硅胶条 对包装袋进行热封口，再利用切袋刀将包装袋顶端进行剪切，当第一封切刀与第二封切刀 被伸缩推杆拉回原位置，弹簧带动压合条返回原位置，而扭力簧同样带动排气板底下一端 往上翘。 与现有技术相比，本发明的有益效果是：切袋热封口装置通过滑动杆上的压合条 将包装袋顶端进行夹持，避免造成切袋热封口过程中容易发生滑落造成物料倾撒现象，压 合条利用多个定点贴袋将包装袋进行贴合夹持，为后续工序中可以将包装袋内多余的空气 排出留出空间，让包装袋在排出空气时不会带走粉状卡波姆，增加包装定量效率，通过闭合 条带动排气板对包装袋进行挤压排气，使得包装袋内部的空气由顶端的缝隙排出。 附图说明 通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、 5 CN 111605816 A 说　明　书 3/5 页 目的和优点将会变得更明显： 图1为本发明一种用于包装粉状卡波姆的包装机的结构示意图。 图2为本发明切袋热封口装置的俯视剖面结构示意图。 图3为本发明切袋热封口装置的正视剖面结构示意图。 图4为本发明图3中A的放大图。 图5为本发明排气机构的结构示意图。 图6为本发明排气板的结构示意图。 图中：包装机-1、包装卷材架-2、粉状物下料斗-3、侧边封口装置-4、切袋热封口装 置-5、卸料板-6、安装板-5a、防尘框-5b、气缸-5c、平衡固定杆-5d、伸缩推杆-5e、排气封口 机构-5f、第一滑动支架-5f1、第一封切刀-5f2、第二封切刀-5f3、第二滑动支架-5f4、卡切 块-5f21、硅胶条-5f22、切袋刀-5f31、高温布-5f32、排气机构-5f33、吊板-g1、闭合条-g2、 压合条-g3、滑动杆-g4、限位片-g5、弹簧-g6、定点贴袋-g31、排气板-g21、扣合头-g22、扭力 簧-g23。
