技术摘要：
本发明提供能够以更低成本进行制造的开关装置。开关装置(100)具备切换常开端子(18)与共用端子(58)之间的连接状态的切换机构(MC)。切换机构包括：第一金属板(M1)，其与共用固定触点(G5)连接，且具有第一露出部(EP1)，该第一露出部供第一电阻器(R9a)的第一电极(R9e1)通过  全部
背景技术：
已知一种包括通过回流焊接而安装于金属板的片式电阻器的开关装置(参照专利 文献1)。 现有技术文献 专利文献 专利文献1：日本特开2018-14276号公报
技术实现要素：

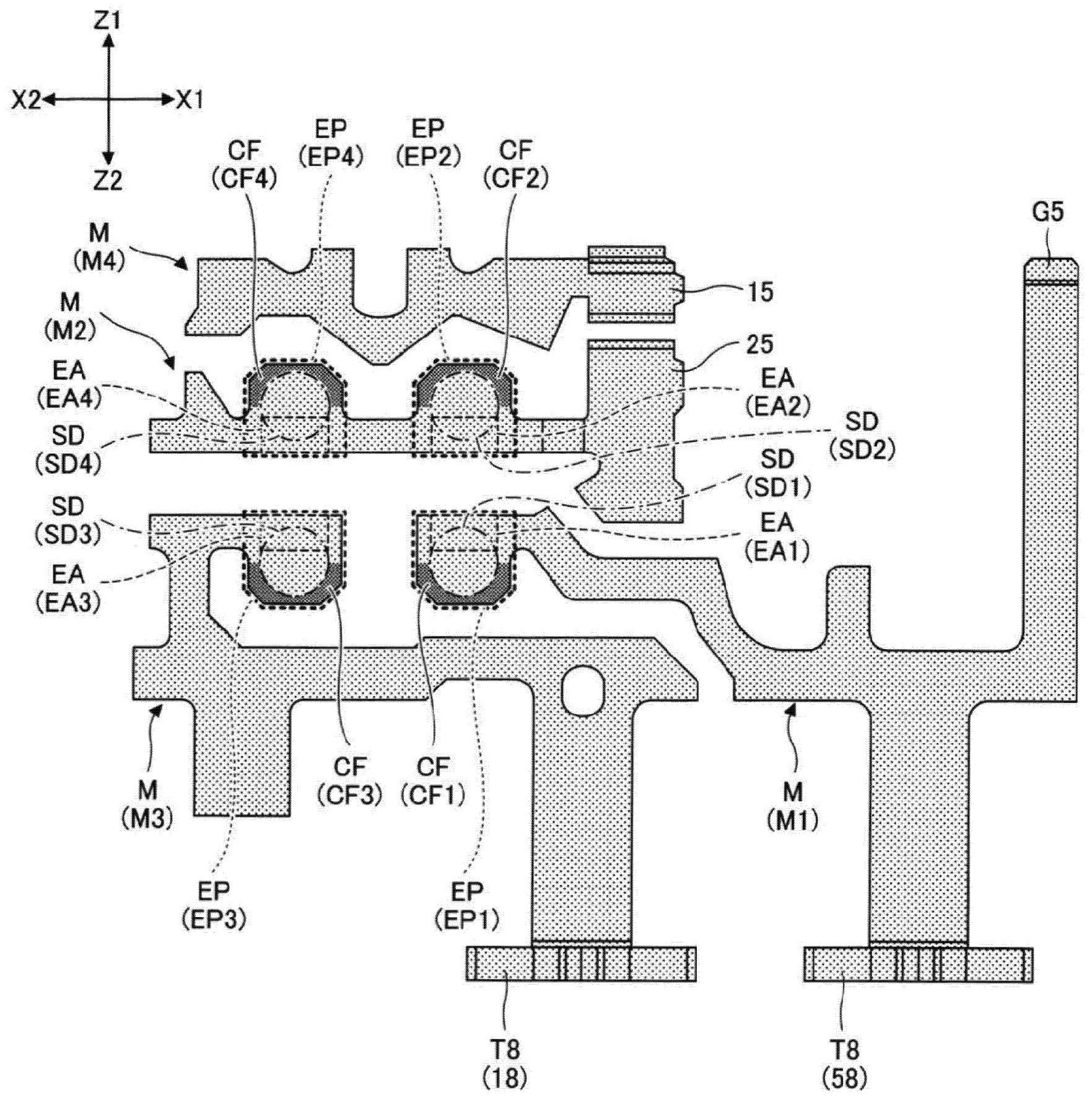

发明所要解决的课题 在上述的开关装置的制造工序中，将包含通过嵌入成形而埋设的金属板且由合成 树脂材料构成的构件放入回流炉。因此，合成树脂材料需要具备能够耐受回流温度的耐热 性。具备这样的耐热性的合成树脂材料的使用会增大开关装置的制造成本。 因此，期望提供能够以更低成本进行制造的开关装置。 用于解决课题的方案 本发明的实施方式的开关装置具备：壳体；切换机构，其收容于所述壳体，且使用 共用触点和两个切换触点对向所述壳体外露出的至少两个端子部之间的连接状态进行切 换；以及电子部件，其在所述壳体内对所述至少两个端子部之间进行电连接，其中，所述切 换机构包括：第一金属板，其与所述两个切换触点以及所述共用触点中的一方即第一触点 连接，且具有第一露出部，所述第一露出部供所述电子部件的第一电极通过激光照射而焊 接；以及第二金属板，其与所述两个切换触点以及所述共用触点中的另一方即第二触点连 接，且具有第二露出部，所述第二露出部供所述电子部件的第二电极通过激光照射而焊接， 所述第一露出部具有供所述第一电极配置的第一电极载置部、供焊料配置的第一焊接部、 以及沿着所述第一焊接部的边缘的第一周缘部，所述第二露出部具有供所述第二电极配置 的第二电极载置部、供焊料配置的第二焊接部、以及沿着所述第二焊接部的边缘的第二周 缘部，所述第一周缘部以及所述第二周缘部呈U字形状。 发明效果 通过上述的方案，提供能够以更低成本进行制造的开关装置。 附图说明 图1是开关装置的分解立体图。 图2是开关装置的上方立体图以及下方立体图。 图3是拆下了外壳以及杆的开关装置的立体图以及主视图。 图4是拆下了一部分的部件的开关装置的立体图。 4 CN 111554531 A 说　明　书 2/16 页 图5是保持构件的主视图、后视图以及右侧视图。 图6是外壳的下方立体图。 图7是金属板的主视图。 图8是金属板的主视图。 图9是激光焊接装置的概要图。 图10是供电阻器焊接的露出部的放大图。 图11是开关装置的检测电路图。 图12是开关装置的制造工序的流程图。 图13是冲裁加工前后的金属板的主视图。 图14是成形工序后的金属板的主视图。 图15是焊料涂敷工序后的金属板的主视图。 图16是激光焊接工序前后的金属板的主视图。 附图标记说明 1…壳体；2…移动构件；2d…台阶部；2j…操作轴部；2k…操作基部；2r…凹陷部； 2t…操作部；3…施力构件；4…可动触点；4a…弹性臂部；4p…触点部；4r…连结基部；10… 框体；10r…连结部；11…底壁部；11b…基座部；11d…台部；11t…安装部；15…第一切换固 定触点；18…常开端子；25…第二切换固定触点；51…保持壁部；51r…绝缘部；51t…第一椽 条部；51u…第二椽条部；58…共用端子；100…开关装置；C2…罩构件；C2d…圆顶部；C2h… 贯通孔；C2v…凸缘部；CF…周缘部；CF1…第一周缘部；CF2…第二周缘部；CF3、CF3x…第三 周缘部；CF4…第四周缘部；CP…连接部；CP1…第一连接部；CP2…第二连接部；CP3…第三连 接部；CP4…第四连接部；DV…激光焊接装置；EA…电极载置部；EA1…第一电极载置部； EA2…第二电极载置部；EA3…第三电极载置部；EA4…第四电极载置部；EP…露出部；EP1… 第一露出部；EP2…第二露出部；EP3、EP3x…第三露出部；EP4…第四露出部；G5…共用固定 触点；H1…保持构件；HDP…焊料膏剂；J1…可动触点准备工序；J2…移动构件准备工序； J3…施力构件准备工序；J4…外壳准备工序；J5…罩构件准备工序；K1…外壳；K1g…引导 部；K1h…贯通部；K1m…槽部；K1s…收容部；LV…杆；M…金属板；M1…第一金属板；M2…第二 金属板；M3…第三金属板；M4…第四金属板；P1…框体准备工序；P2…成形工序；P3…电阻器 安装工序；P4…切断工序；P5…组装工序；P6…接合工序；P31…焊料涂敷工序；P32…电阻安 装工序；P33…激光焊接工序；PR…突出部；PR1…第一突出部；PR2…第二突出部；PR3…第三 突出部；PR4…第四突出部；R9…电阻器；R9a…第一电阻器；R9b…第二电阻器；R9e…电极； R9e1…第一电极；R9e2…第二电极；R9e3…第三电极；R9e4…第四电极；SD…焊接部；SD1… 第一焊接部；SD2…第二焊接部；SD3…第三焊接部；SD4…第四焊接部；T8…端子部。
