技术摘要：
基于LSB信息隐藏的图像二维码生成方法及读取方法，生成二维码时，将二维码信息转换成二进制信息，选取彩色数字位图作为载体，将每个像素点的RGB值转换成YUV格式，将二进制信息取代YUV格式中灰度信息Y的最低位，获得新的灰度图像，将Y'UV通过反变化，恢复成RGB信息，将  全部
背景技术：
二维码是用某种特定的几何图形按一定规律在平面(二维方向上)分布的用于记 录数据符号信息的图形，在代码编制上巧妙地利用构成计算机内部逻辑基础的“0”、“1”比 特流的概念，使用若干个与二进制相对应的几何形体来表示文字数值信息，通过图象输入 设备或光电扫描设备自动识读以实现信息自动处理。传统的二维码采用黑白方块表示信 息，将这种二维码信息融入图像中，一般都是简单的叠加，会影响图像本身的视觉效果。因 此，需要设计一种能够隐藏的图像二维码。
技术实现要素：

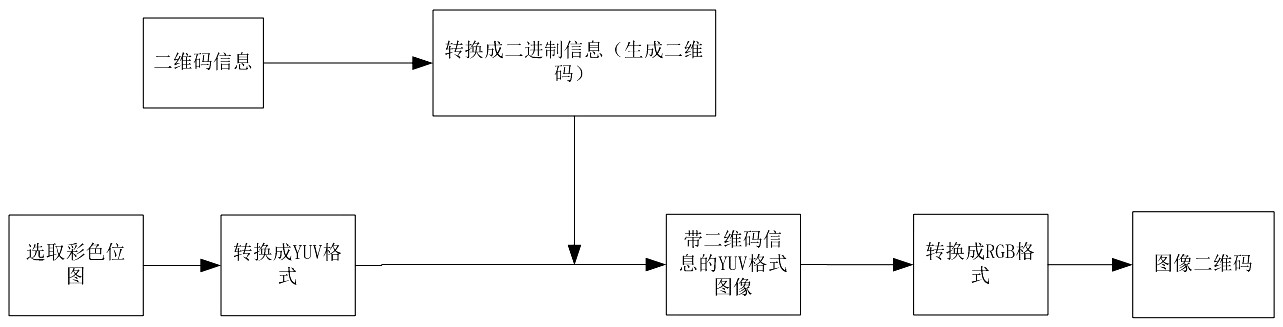

本发明针对现有技术中的不足，提供一种基于LSB信息隐藏的图像二维码生成方 法及读取方法。 为实现上述目的，本发明采用以下技术方案： 基于LSB信息隐藏的图像二维码生成方法，其特征在于，包括如下步骤： 步骤一：将二维码信息转换成二进制信息； 步骤二：选取彩色数字位图作为载体，将载体中每个像素点的RGB值转换成YUV格 式； 步骤三：将二进制信息取代YUV格式中灰度信息Y的最低位，获得新的灰度图像； 步骤四：将Y’UV通过反变化，恢复成RGB信息； 步骤五：将新的RGB信息恢复成带有二维码信息的位图。 为优化上述技术方案，采取的具体措施还包括： 进一步地，所述步骤二中，YUV和RGB都是8位的，载体中每个像素点的RGB三个值按 照下式转换成YUV格式表示： Y＝0.299R 0.587G 0.114B U＝-0.1687R-0.3313G 0.5B 128 V＝0.5R-0.4187G-0.0813B 128 式中，R、G、B分别代表彩色数字位图的三基色分量，Y代表像素点的灰度信息，U、V 代表两个色差信息。 进一步地，所述步骤三具体如下： 设载体像素为M×N，每个像素点的灰度信息用一个8位的二进制数表示，形成集合 C： C＝{xij|0≤i＜M，0≤j＜N，xij∈{0，1，...，255}} 式中，xij表示第i行、j列像素点的灰度信息； 3 CN 111598198 A 说　明　书 2/3 页 设S为n位待隐藏的二进制信息： s＝{si|0≤i＜n，si∈{0，1}} 式中，si表示第i位信息，n＜M*N； 从C中按行优先的原则，挑选出前n个数据，形成集合C’： C′＝{xk|0≤k＜n，xk∈{0，1，...，255}} 式中，xk表示挑选出的第k个数据，将xk用一个8位的二进制表示，各位数依次表示 为xk0，xk1，xk2，xk3，xk4，xk5，xk6，xk7， 将si取代xk的最低位xk0得到xk′，xk′的各位数依次为si，xk1，xk2，xk3，xk4，xk5，xk6 , xk7，根据xk′获得新的灰度信息Y’，得到新的灰度图像。 进一步地，所述步骤四中，将Y’UV通过如下反变化，恢复成RGB信息： R＝Y′ 1.402(V-128) G＝Y′-0.34414(U-128)-0.71414(V-128) B＝Y′ 1.772(U-128)。 此外，还提出了如上所述的图像二维码生成方法所生成的二维码的读取方法，其 特征在于，包括如下步骤：将带有二维码信息的位图读入计算机，并转换成YUV格式，读取Y 矩阵前n个值的最低位，恢复出二维码信息。 本发明的有益效果是：本发明将二维码信息的二进制位取代图像灰度信息的最 低，由于取代的是灰度信息的最低位，不影响原有图像的视觉效果，同时携带有二维码信 息。在读取二维码信息时，只需将灰度图像的最低位取出，就可以恢复二维码，简单快捷。 附图说明 图1是图像二维码生成流程图。 图2是图像二维码读取流程图。
