技术摘要：
本发明公开一种组合散热的风电美变变压器，包括箱体和变压器主体，箱体内形成放置空间，放置空间内用于放置变压器主体和油液；箱体的一端敞口，且敞口处设置密封箱体的箱盖；箱体的底板的面对箱盖的一侧设置安装台；箱体靠近敞口的各侧板的外壁面均间隔设置若干散热盒  全部
背景技术：
在风电机组中，变压器是风电机组中最重要的部件之一，风力发电机产生的电能 需要通过变压器进行转换才能使用，变压器在长时间工作时会产生大量的热量，而现在的 变压器一般是通过油冷的方式进行散热，油冷一般是指将变压器放入油液中工作，且油液 包裹变压器的发热原件，但是有时也会出现油液散热效率不足，导致变压器处于高温中工 作，使变压器可能因为高温的原因出现安全事故。
技术实现要素：

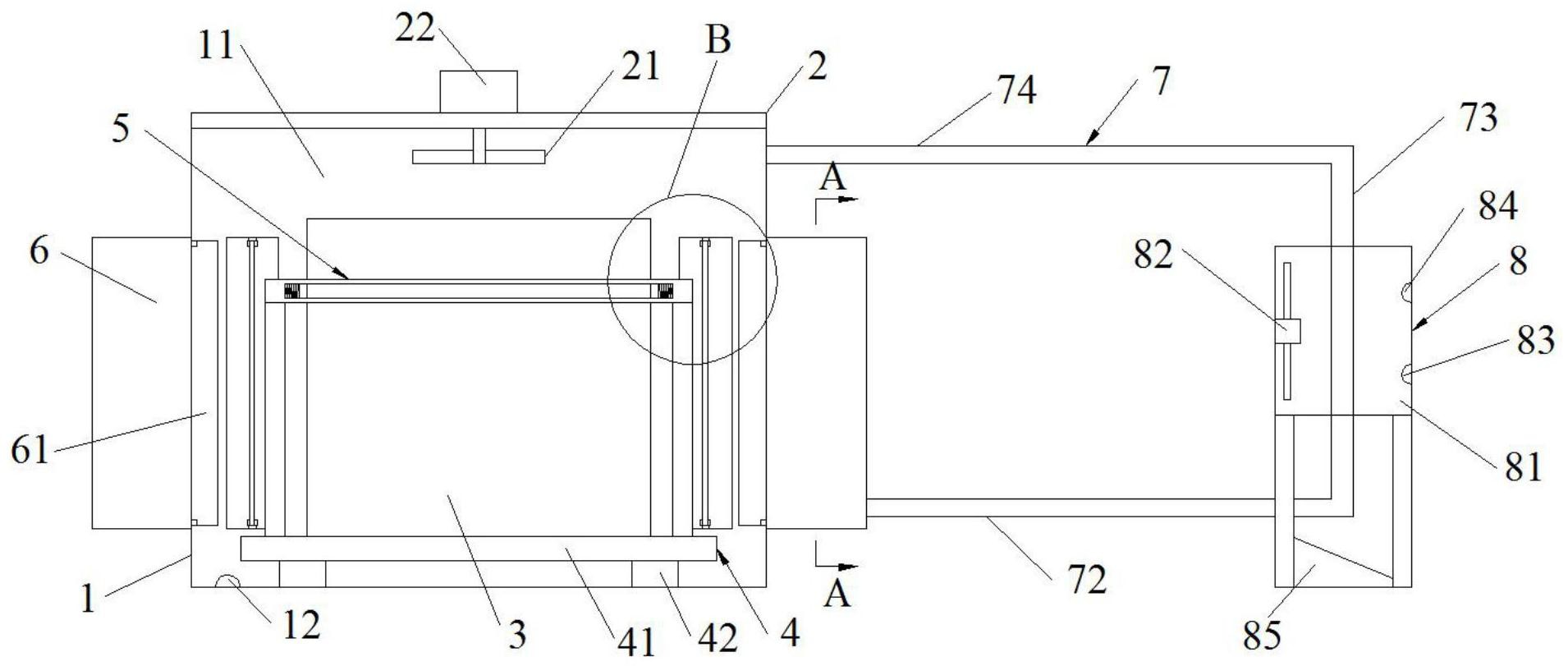

本发明的主要目的是提供一种组合散热的风电美变变压器，旨在解决现有的油冷 式变压器散热效率不高的问题。 为实现上述目的，本发明提出的技术方案是： 一种组合散热的风电美变变压器，包括箱体和变压器主体，所述箱体内形成放置 空间，所述放置空间内用于放置所述变压器主体和油液；所述箱体的一端敞口，且敞口处设 置密封所述箱体的箱盖；所述箱体的底板的面对所述箱盖的一侧设置安装台，所述变压器 主体固定于所述安装台；所述箱体靠近敞口的各侧板的外壁面均间隔设置若干散热盒，各 所述散热盒面向所述箱体的一端呈开口并穿过所述箱体连通所述放置空间，且所述散热盒 的壁厚小于所述箱体的壁厚；所述箱盖面向所述变压器主体的一侧设置搅拌装置，所述箱 盖背离所述变压器主体的一侧设置电机，所述电机的驱动轴连接所述搅拌装置，所述搅拌 装置用于搅拌所述放置空间内的油液，以使所述散热盒内的油液和所述放置空间内的油液 流动交换加强油液的散热效果。 优选的，各所述散热盒均设置引流片，各所述引流片均垂直于所述箱体的底板；所 述散热盒分别平行于所述箱盖的两盒板的内壁面设置相互对称的滑槽；所述引流片的表面 设置限位块，所述引流片沿所述滑槽滑入所述散热盒，所述限位块抵接所述滑槽，使所述引 流片靠近所述限位块的一端伸出所述散热盒的敞口，所述引流片的另一端和所述散热盒远 离所述箱体的盒板间隔设置，且所述散热盒分别平行于所述引流片的两盒板关于所述引流 片对称设置。 优选的，所述安装台包括相互垂直连接的安装板和支撑柱，所述安装板和所述箱 体的底板平行间隔设置，且所述安装板开设散热孔；所述支撑柱位于所述安装板和所述箱 体的底板之间。 优选的，所述安装台面向所述箱盖的一端设置限位框，所述限位框和所述安装台 通过连接柱连接，所述限位框围绕所述变压器主体设置；所述限位框为依次连接的四限位 板组成的矩形框体，其中对称的两所述限位板开设沿所述限位板平行于所述安装台的延伸 方向延伸的矩形孔，另外对称的两所述限位板面向所述变压器主体的一侧均设置压板，各 4 CN 111584196 A 说　明　书 2/5 页 所述压板分别和各所述矩形孔滑动连接；各所述压板分别和邻近且平行的一所述限位板通 过压缩弹簧连接，以使两所述压板夹持所述变压器主体，避免所述变压器主体倾倒。 优选的，组合散热的风电美变变压器还包括循环管和冷却装置，所述冷却装置和 所述箱体间隔设置；所述循环管的两端分别穿过所述箱体连通所述放置空间，且所述循环 管一端的水平高度高于另一端的水平高度；所述循环管连接有油泵，所述油泵用于使所述 放置空间内的油液从所述循环管的一端流入所述循环管内，并通过所述循环管的另一端进 入所述放置空间内；所述冷却装置包括水箱和包裹所述循环管的壳体，所述壳体的内壁面 分别设置散热扇和第一喷头；所述第一喷头和所述水箱之间通过连接管连接，所述第一喷 头用于向所述循环管的外壁面喷洒冷却水，以使所述连接管内的油液加速散热。 优选的，所述冷却装置还包括降温箱和第二喷头，所述第二喷头和所述降温箱之 间通过冷却管连接，所述降温箱内用于放置冷却剂，所述第二喷头用于向所述循环管喷洒 冷却剂，以使所述冷却管内的油液加速散热。 优选的，所述循环管包括平行且间隔设置的若干管体，各所述管体均包括依次连 通的第一管段、第二管段和第三管段，所述第一管段和所述第三管段平行且间隔设置，且第 一管段和所述第三管段均穿过所述箱体连通所述放置空间；所述第二管段分别垂直于所述 第一管段和所述第三管段；所述壳体围绕所述第二管段设置，且所述壳体分别面向所述第 一管段和所述第三管段的端部均为敞口；所述第一喷头和所述第二喷头位于各所述第二管 段的一侧，所述散热扇位于所述第二管段背离所述第一喷头的一侧。 优选的，各所述管体的两端均连接所述箱体的同一侧板，且该侧板设置的各所述 散热盒之间至少设置一所述管体。 优选的，所述第三管段的水平高度高于所述第一管段的水平高度，所述壳体背离 所述第三管段的一侧设置引水板，所述引水板呈斜板，且所述引水板水平高度较低的一端 连通下水道，所述引水板用于将第一喷头喷出的冷却水引流至下水道。 优选的，所述箱盖和所述箱体的连接处设置密封圈。 与现有技术相比，本发明至少具备以下有益效果： 散热盒的设置增加了组合散热的风电美变变压器的散热面积，且散热盒的壁厚小 于箱体的壁厚，使得散热盒处的散热速度加快；搅拌装置的设置使箱体内的油液循环流动， 加速散热盒内油液和放置空间内油液的循环，使油液快速对变压器主体降温，提高散热效 率。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图示出的结构获得其他的附图。 图1为本发明一种组合散热的风电美变变压器一实施例的结构示意图； 图2为图1去除箱盖的俯视的结构示意图； 图3为图1中A-A处的剖面结构示意图； 图4为图1中B处放大后的结构示意图。 5 CN 111584196 A 说　明　书 3/5 页 附图标号说明： 标号 名称 标号 名称 1 箱体 11 放置空间 12 温度检测器 2 箱盖 21 搅拌装置 22 电机 3 变压器主体 4 安装台 41 安装板 42 支撑柱 5 限位框 51 限位板 52 压板 53 压缩弹簧 6 散热盒 61 引流片 62 滑槽 63 限位块 7 循环管 71 管体 72 第一管段 73 第二管段 74 第三管段 8 冷却装置 81 壳体 82 散热扇 83 第一喷头 84 第二喷头 85 引水板     本发明目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。
