技术摘要：
本发明提供一种电子调制装置，电子调制装置包含第一基板、与第一基板相对设置的第二基板以及设置于第一基板与第二基板之间的调制材料。电子调制装置亦包含设置于第一基板上的缓冲层以及设置于缓冲层上的第一电极。缓冲层包含第一开口，第一开口定义缓冲层的第一顶部边 全部
背景技术：
包含显示面板在内的电子产品，如智能手机、平板电脑、笔记本电脑、显示器和电 视，已成为现代社会不可或缺的必需品。随着这类便携式电子产品的蓬勃发展，消费者对这 些产品的品质、功能或价格抱有很高的期望。一些这类的电子产品中具有通信能力，其取决 于操作调制结构(例如，天线)来达到该通讯能力。 虽然现存的电子调制装置可大致满足它们原先预定的用途，但其仍未在各个方面 皆彻底地符合需求，例如，电子调制装置中的绝缘体所造成的介电损耗是一个问题。因此， 目前的电子装置的技术中仍然存在需要解决的问题。
技术实现要素：

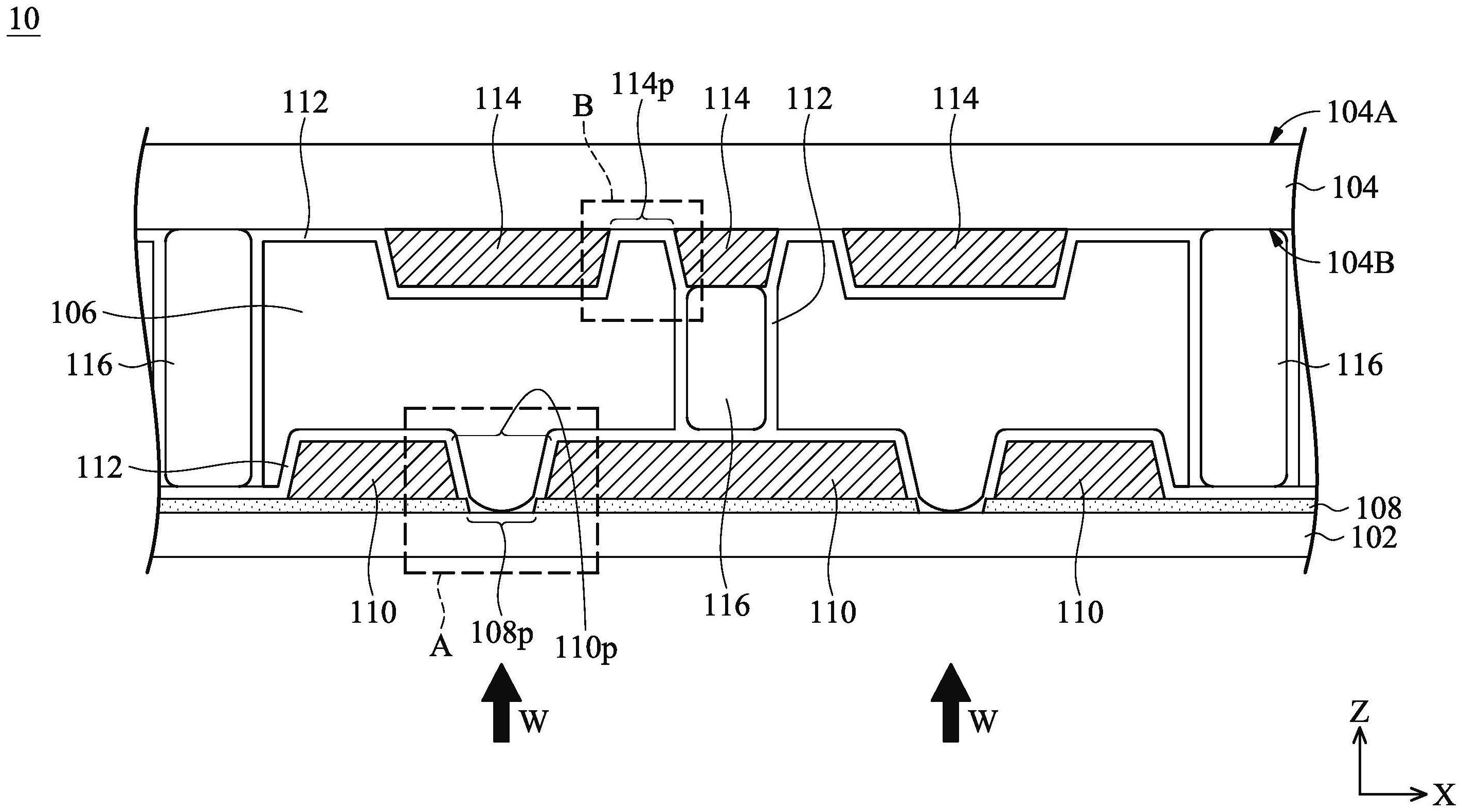

根据本发明一些实施例，提供一种电子调制装置，电子调制装置包含第一基板、与 第一基板相对设置的第二基板以及设置于第一基板与第二基板之间的调制材料。电子调制 装置亦包含设置于第一基板上的缓冲层以及设置于缓冲层上的第一电极。缓冲层包含第一 开口，第一开口定义缓冲层的第一顶部边缘以及第一底部边缘。第一电极包含第二开口，第 二开口定义第一电极的第二顶部边缘以及第二底部边缘。电子调制装置亦包含设置于第一 电极上且位于第一开口以及第二开口内的有机绝缘层，且位于第二底部边缘处的有机绝缘 层的厚度大于位于第一顶部边缘处的有机绝缘层的厚度。 根据本发明另一些实施例，提供一种电子调制装置，电子调制装置包含第一基板、 与第一基板相对设置的第二基板以及设置于第一基板与第二基板之间的调制材料。电子调 制装置亦包含设置于第一基板上的电极，且电极包含定义电极的顶部边缘以及底部边缘的 开口，开口具有中心部分。电子调制装置亦包含设置于电极上且位于开口内的有机绝缘层， 位于底部边缘处的有机绝缘层的厚度大于位于中心部分处的有机绝缘层的厚度。 附图说明 为让本发明的上述目的、特征和优点能更明显易懂，以下结合附图对本发明的具 体实施方式作详细说明，其中： 图1A显示根据本发明一些实施例中，电子调制装置的剖面结构示意图； 图1B显示根据本发明一些实施例中，图1A中的区域A的放大示意图； 图1C显示根据本发明一些实施例中，图1A中的区域A的俯视示意图； 图2A显示根据本发明一些实施例中，电子调制装置的剖面结构示意图； 图2B显示根据本发明一些实施例中，图2A中的区域C的放大示意图； 图2C显示根据本发明一些实施例中，图2A中的区域C的俯视示意图； 图3A-图3H显示根据本发明一些实施例中，第一电极的开口的俯视示意图； 4 CN 111596491 A 说 明 书 2/13 页 图4A-图4G显示根据本发明一些实施例中，电子调制装置的一部分的剖面结构示 意图； 图5A-图5F显示根据本发明一些实施例中，电子调制装置的一部分的剖面结构示 意图； 图6A-图6F显示根据本发明一些实施例中，在制造过程中图1A中的区域A的放大示 意图； 图7A-图7F显示根据本发明一些实施例中，在制造过程中图1A中的区域A的放大示 意图； 图8A-图8D显示根据本发明一些实施例中，在制造过程中图2A中的区域C的放大示 意图； 图9A-图9D显示根据本发明一些实施例中，在制造过程中图2A中的区域C的放大示 意图。 符号说明 10 电子调制装置； 20 电子调制装置； 102 第一基板； 102A 顶表面； 104 第二基板； 104A 表面； 104B 表面； 106 调制材料； 108 缓冲层； 108a 第一顶部边缘； 108b 第一底部边缘； 108c 中心部分； 108s 内侧面； 108S1 顶表面； 108S2 底表面； 108p 第一开口； 110 第一电极； 110a 第二顶部边缘； 110b 第二底部边缘； 110c 中心部分； 110p 第二开口； 110s 内侧面； 110S1 顶表面； 110S2 底表面； 112 有机绝缘层； 112r 凹陷部分； 5 CN 111596491 A 说 明 书 3/13 页 112t 突出部分； 114 第二电极； 114p 开口； 116 支撑元件； 202 光罩； 202’ 光罩； 204 光阻层； 204’ 剩余的光阻层； A 区域； B 区域； C 区域； CT 几何中心； d1 第一宽度； d2 第二宽度； d3 距离； D 区域； E 区域； I-I’ 线段； r 半径； SQ 最小矩形； T1 第一厚度； T2 第二厚度； T3 第三厚度； T3’ 第三厚度； T4 第四厚度； T5 第五厚度； T6 第六厚度； T6’ 第六厚度； T7 第七厚度； T8 第八厚度； T-T’ 线段； W 电磁波。
