技术摘要：
本发明涉及一种数据线连接头及转接装置的组合装置，用于在箱包/电脑/手机/汽车等产品上的数据和充电接口，方便手机、耳机、移动电源等电子设备的数据和电源连接，采用转接装置、数据线连接头组成，所述转接装置由内置转接座和外置转接座组成，安装于产品壁板上，用于穿  全部
背景技术：
目前，当电子数据信号需要穿过壁板时（如电脑机箱、手机外壳、汽车壁板、箱包面 料等），数据线接插不太方便，如安装USB接口则影响产品外观，外表凸凹明显，显得很突兀， 很不美观，产品外观是非常重要的。
技术实现要素：

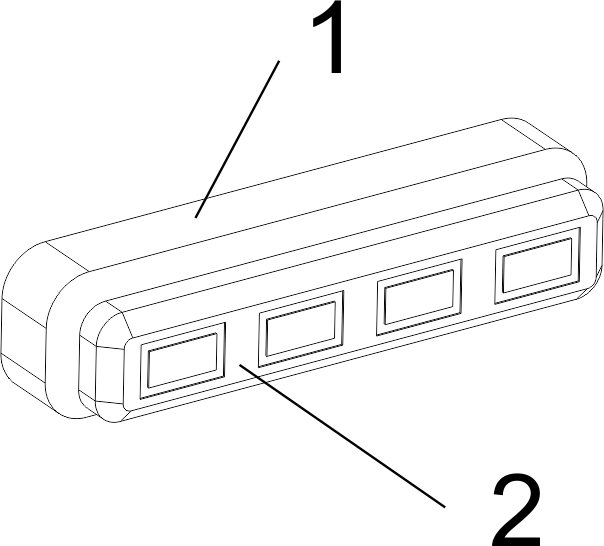

本发明的目的在于提供一种小巧方便、外表美观精致的数据线连接头及转接装 置，外表非常美观，体积小巧、使用方便，为达到上述效果，本发明采用如下技术方案。 采用转接装置、数据线连接头组成，所述转接装置由内置转接座和外置转接座组 成，安装于产品壁板上，用于穿透壁板连通产品内外数据和电信号传输，所述数据线连接头 由第一连接头和第二连接头组成，所述数据线连接头的第一连接头和第二连接头分别与转 接装置的内置转接座和外置转接座连接，所述第一连接头和第二连接头再通过数据线分别 连接到移动电子设备（如手机）和移动电源或充电器或耳机，进行传输数据信号或电源输 入/输出。 所述转接装置，由内置和外置转接座组成，外置转接座设置有金属触点、金属触脚 用于电信号和数据传输，内置转接座设置有触点伸出孔，用于外置转接座金属触点伸出与 内部数据线连接电信号。 所述数据线连接头，可以单独使用，不经过转接装置转接，由第一连接头和第二连 接头组成，第一连接头和第二连接头设置有磁铁，通过磁力相吸连接，数据线连接头设置有 金属触点用于电信号和数据传输，数据线连接头通过第一连接头和第二连接头通过磁力相 吸连接，再通过数据线分别连接到移动电子设备（如手机）和移动电源或充电器或耳机，进 行传输数据信号或电源输入/输出。 所述转接装置的金属触点或金属触脚的排列方式，可以设置成矩阵式或直列式或 同心圆式等。 所述数据线连接头的金属触点或金属触脚的排列方式，可以设置成矩阵式或直列 式或同心圆式等。 为了使数据线接头之间或数据线接头与转接装置之间连接更紧密牢固，在数据线 接头或转接装置内部设置了磁铁或铁柱，采用全磁铁时的南北极排列方式为串联方式  (如：S-N  ~  S-N  ~  S-N~  S-N)布置，使数据线接头与转接座之间或数据线接头之间磁铁为 吸引力，而不至于产生排斥力，采用磁铁与铁柱组合时，不用考虑磁极方向。 本发明的技术方案是：采用转接装置安装于产品壁板上，用于穿透壁板连通内外 3 CN 111555089 A 说　明　书 2/4 页 数据和电信号传输，通过数据线连接头与转接装置的连接，将数据线连接头分别与转接装 置内外连接，传输数据信号或电源输入/输出，数据线接头之间可以直接连接，数据线接头 也可以与转接装置之间连接。 本发明的有益效果是：采用转接装置安装于产品壁板上，用于穿透壁板联通内外 数据线电信号，使得壁板面上非常简洁，外表美观，通过数据线接头之间直连接或数据线接 头与转接装置之间连接，使用非常方便，安装也很简单。 附图说明 下面结合附图和实例对本发明进一步说明， 图1为直列式转接装置组合状态正面立体图， 图2为直列式外置转接座反面立体图， 图3为直列式外置转接座正面立体图， 图4为直列式内置转接座正面立体图， 图5为直列式内置转接座反面立体图， 图6为直列式转接装置安装在壁板上示意图， 图7为直列式转接装置组合状态反面立体图， 图8为直列式数据线第一连接头正面立体图， 图9为直列式数据线第一连接头反面立体图， 图10为直列式数据线第二连接头正面立体图 图11为直列式数据线第二连接头反面立体图， 图12为直列式数据线接头、转接装置组合状态示意图， 图13为直列式数据线连接头组合状态示意图， 图14为矩阵式转接装置组合状态正面立体图， 图15为矩阵式外置转接座反面立体图， 图16为矩阵式外置转接座正面立体图， 图17为矩阵式内置转接座正面立体图， 图18为矩阵式内置转接座反面立体图， 图19为矩阵式转接装置组合状态反面立体图， 图20为矩阵式数据线第一连接头正面立体图， 图21为矩阵式数据线第一连接头反面立体图， 图22为矩阵式数据线第二连接头正面立体图 图23为矩阵式数据线第二连接头反面立体图， 图24为矩阵式数据线接头、转接装置组合状态示意图， 图25为矩阵式数据线连接头组合状态示意图， 图26为同心圆式转接装置组合状态正面立体图， 图27为同心圆式转接装置组合状态反面立体图， 图28为同心圆式外置转接座反面立体图， 图29为同心圆式外置转接座正面立体图， 图30为同心圆式内置转接座正面立体图， 4 CN 111555089 A 说　明　书 3/4 页 图31为同心圆式内置转接座反面立体图， 图32为同心圆式数据线第一连接头正面立体图， 图33为同心圆式数据线第一连接头反面立体图， 图34为同心圆式数据线第二连接头反面立体图 图35为同心圆式数据线第一连接头正面立体图， 图36为同心圆式数据线连接头、转接装置组合状态示意图， 图37为同心圆式数据线连接头组合状态示意图。 图中标号分别为：1：内置转接座；2：外置转接座；3：外置转接座金属触脚；4：外置 转接座螺丝孔；5：外置转接座金属触点；6：金属触脚伸出孔；7：内置转接座螺丝孔；8：母接 头或母转接座凹槽；9：产品隔板或面料；10：数据线第一连接头；11：第一连接头数据输入/ 输出线；12：数据线第一连接头金属触脚；13：数据线第二连接头；14：第二连接头金属触点； 15：第二连接头数据输入/输出线；16：磁铁安装示意位置。
