技术摘要：
本发明公开了一种矿石运输设备，它包括容置机构与行走机构，容置机构包括一开口朝上的箱体，箱体为倒金字塔形，箱体四周内侧壁内嵌合装有可旋转的滚筒，箱体底部设有伸缩杆，伸缩杆上设有升降板，伸缩杆通过伸缩动作实现升降板上下升降，升降板为一栏珊板，矿石位于升  全部
背景技术：
矿石运输是指将地下采出的有用矿物、废石或矸石等由采掘工作面运往地面转载 站、洗选矿厂或将人员、材料、设备及其他物料运入、运出的各种运输作业。矿石运输的特点 是运量大、品种多、巷道狭窄、运距长短不一、线路复杂、可见距离短，因而作业复杂、设备维 护检修困难、安全要求高。 在进行矿石开采时经常通过轨道车将开采出来的矿石运输出来，但是在将矿石从 运输设备中倒出来的时候会遇到表面粘连的黏土及粉末也会堆积在运输设备内，特别是潮 湿的矿石，使得运输设备内有大量的泥水，加重了运输设备负担，严重阻碍了运输设备的工 作效率，另外，由于运输设备通常是沿着轨道行走，而矿洞内巷道狭窄，因此粉尘或碎石等 阻碍物会堆积在轨道面上，不时阻碍运输设备行进。
技术实现要素：

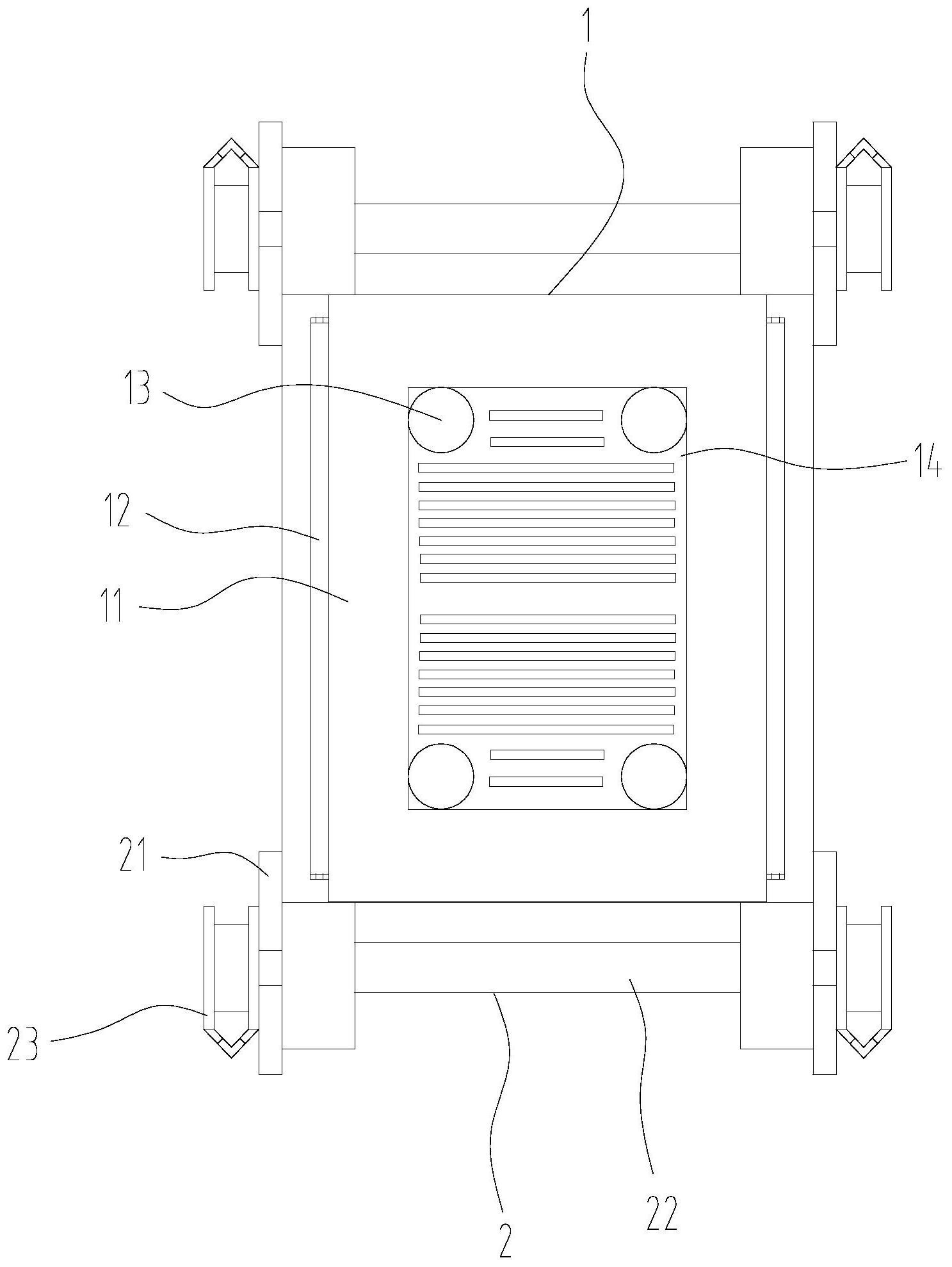

本发明所要解决的技术问题是：提供一种矿石运输设备，其运载箱体底部设有升 降板，升降板将底部的矿石抬高至开口处，方便矿石卸载。 本发明所采取的技术方案是：提供一种矿石运输设备，它包括容置机构与行走机 构，容置机构包括一开口朝上的箱体，箱体为倒金字塔形，箱体四周内侧壁内嵌合装有可旋 转的滚筒，箱体底部设有伸缩杆，伸缩杆上设有升降板，伸缩杆通过伸缩动作实现升降板上 下升降，升降板为一栏珊板，矿石位于升降板上，行走机构包括四个滚轮与连接辊，前后两 个滚轮分别通过连接辊连接，每个滚轮外侧均固定有铲板，铲板呈弯曲状薄板，铲板两侧向 下弯曲且侧端靠近轨道面，靠近轨道面的前端为尖刺状，尖刺端紧贴轨道面。 优选地，每一个侧壁的滚筒数量为两个以上，沿着内侧壁高度等距且相互平行分 布。 优选地，行走机构还包括一电机，电机输出端与连接辊连接，从而驱动连接辊旋 转，实现滚轮电动旋转。 优选地，箱体底部设有多个通孔，通孔为锥形，其口呈上大下小结构。 优选地，伸缩杆为电动推杆或液压推杆，其通过电机或液压泵驱动实现升降。 优选地，伸缩杆数量为四个，分别位于升降板四角处。 优选地，升降板通过四个伸缩杆端面支撑，且升降板可拆卸。 优选地，铲板尖刺端朝向前方或后方。 本发明优点如下：1、其运载箱体底部设有升降板，升降板通过伸缩杆将位于升降 板上的矿石抬高至开口处，使得人员无需弯腰伸入至底部搬运矿石，节省劳力；2、箱体底部 设有通孔，升降板为栏珊板，因此能过滤矿石运输过程中产生的粉末，防止箱体内堆积矿石 粉末，直接将粉末过滤至箱体下方的轨道上；3、箱体通过滚轮实现行走，每个滚轮外侧均设 3 CN 111591925 A 说　明　书 2/3 页 有呈尖刺状的铲板，铲板在滚轮行走于轨道上时，能及时的将粉末及泥水进行铲除，为滚轮 滚动行走开道，防止轨道上的粉末与碎石及泥水阻碍滚轮正常滚动。 附图说明 图1是本发明结构俯视图。 图2是本发明结构正视图。 图3是铲板侧视图。 其中，1、容置机构；11、箱体；12、滚筒；13、伸缩杆；14、升降板；15、通孔；16、凹槽； 2、行走机构；21、滚轮；22、连接辊；23、铲板；24、电机；3、轨道面。
