技术摘要：

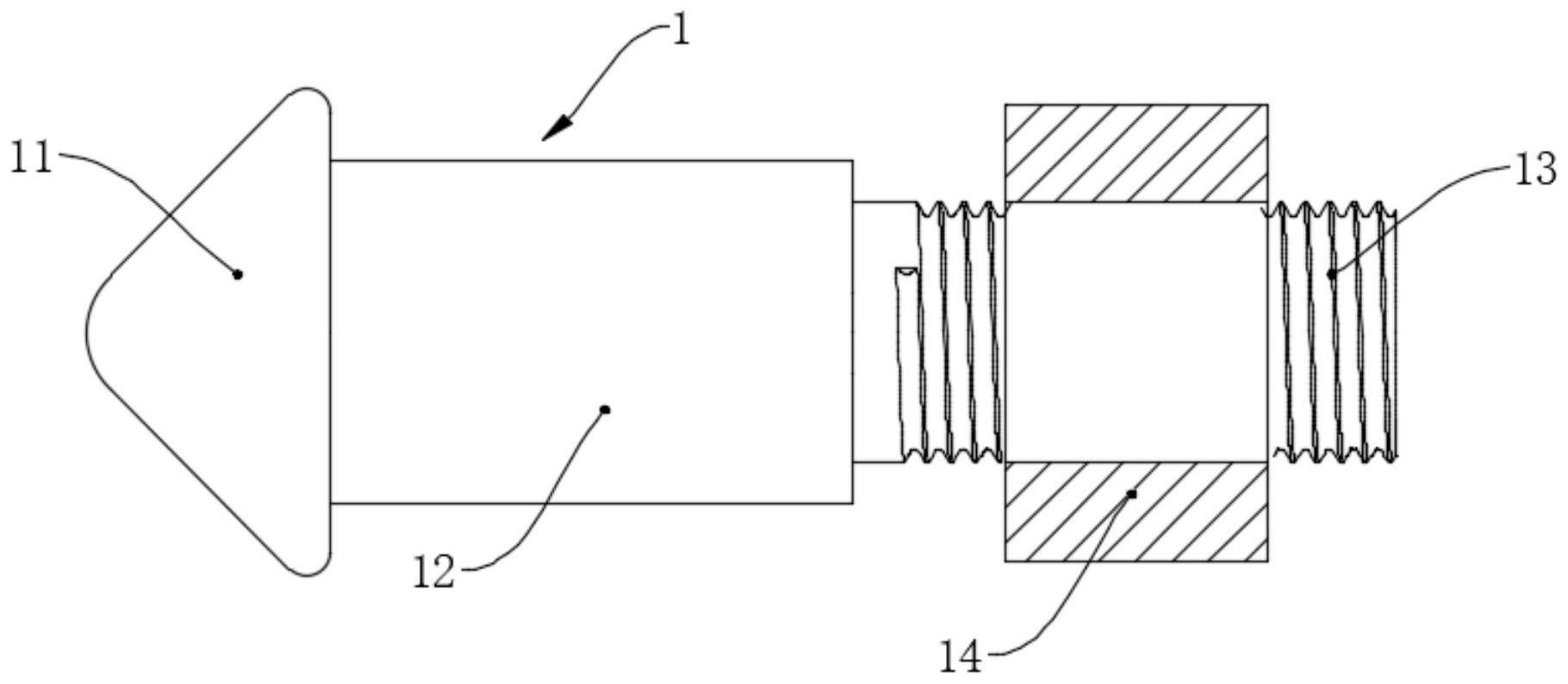

本发明涉及一种拉紧螺栓、快装式墙体框架和快装式墙体，其中拉紧螺栓用于连接第一连接件和第二连接件，在所述第一连接件上设置有第一连接孔，在所述第二连接件上设置有第二连接孔，包括依次连接的螺栓头部、止转部和螺纹部，在所述螺纹部上螺纹连接有螺母，所述止转部  全部
背景技术：
装配式住宅是近年来新兴的住宅建造方式，其与传统的现浇式建筑方法相比，具 有工期短、安全环保等优势。墙体是装配式住宅的重要部件，其通常包括由立柱和横梁组装 成的墙体框架，以及与该墙体框架可拆卸连接的墙板组成，立柱、横梁和墙板现场组装为墙 体，传统的立柱、横梁及墙板的连接结构复杂，且不便于安装。
技术实现要素：
针对现有技术中的缺陷，本发明要解决的技术问题之一是提供一种拉紧螺栓，其 可以实现第一连接件和第二连接件的快速安装； 本发明要解决的技术问题之二是提供一种快装式墙体框架，其立柱和横梁可以快 速安装在一起； 本发明要解决的技术问题之三是提供一种快装式墙体，可将墙板快速与横梁连 接。 为解决上述技术问题之一，本发明提供的一种拉紧螺栓，用于连接第一连接件和 第二连接件，在所述第一连接件上设置有第一连接孔，在所述第二连接件上设置有第二连 接孔，包括依次连接的螺栓头部、止转部和螺纹部，在所述螺纹部上螺纹连接有螺母，所述 止转部不可转动连接在所述第二连接孔内；所述第一连接孔包括导向孔和限位孔，所述导 向孔的内径大于所述螺栓头部的外径，所述限位孔呈条形孔，其长度方向的一端与所述导 向孔连通，其宽度小于所述螺栓头部的外径，且所述止转部可穿设在该限位孔中。 本发明的拉紧螺栓在使用时，将拉紧螺栓装入第二连接孔内，然后将第二连接件 靠近第一连接件，使得螺栓头部与导向孔对准，再向远离第二连接件的方向推动拉紧螺栓， 使得螺栓头部完全通过导向孔，之后，向下移动第二连接件，使得止转部穿设在限位孔中， 最后拧紧螺母，由于止转部与第二连接孔不可转动连接，则在拧紧螺母的过程中，拉紧螺栓 不发生转动，而是向靠近第二连接件的方向作直线运动，使得第一连接件和第二连接件紧 密夹设在螺栓头部和螺母之间，以此实现第一连接件和第二连接件的可拆卸连接。本发明 的拉紧螺栓的连接方式，结构简单，连接可靠，且安装便捷。 优选地，所述止转部的横截面为长圆形。 优选地，所述螺栓头部呈尖顶形，其外径沿远离所述止转部的方向逐渐减小。尖顶 形的螺栓头部具有导向作用，可以便于螺栓头部顺利插入导向孔中。 为解决上述技术问题之二，本发明提供的一种快装式墙体框架，包括两根立柱，在 两根所述立柱之间设置有若干横梁，在所述横梁的长度方向的两端连接有端板，所述立柱 与相应的所述端板采用上述拉紧螺栓连接，在所述立柱上设置有若干所述第一连接孔，在 4 CN 111593822 A 说　明　书 2/5 页 所述端板上设置有若干所述第二连接孔，所述止转部滑动穿设在该第二连接孔中；在所述 端板的远离所述横梁的一侧设置有若干容纳孔，该容纳孔与所述第二连接孔一一对应连 通，该容纳孔的内径大于所述螺栓头部的外径，该容纳孔用于容纳所述螺栓头部。 本发明的快装式墙体框架，采用上述拉紧螺栓连接，可以实现立柱和横梁的快速 连接，此外，在端板上设置容纳孔，该容纳孔可以用于容纳螺栓头部，在安装时，先将立柱竖 向安装到位，然后将横梁吊装在两根立柱之间，使得拉紧螺栓与立柱上相应的第一连接孔 对准，然后敲击拉紧螺栓的远离螺栓头部的一端，使得螺栓头部穿过导向孔，再落下横梁， 使得止转部卡入限位孔中，再拧紧螺母，使得立柱和横梁紧固连接。 优选地，所述限位孔的内周与所述止转部的外周紧密配合，则可以有效防止横梁 相对于立柱在限位孔的宽度方向上窜动，且立柱与横梁连接后，止转部还兼具有增强抗剪 强度的作用。 为解决上述技术问题之三，本发明提供的一种快装式墙体，包括上述快装式墙体 框架，且在相邻两个所述横梁之间可拆卸连接有若干墙板，若干个所述墙板沿所述横梁的 长度方向布置。 本发明的快装式墙体，在上述快装式墙体框架的基础上连接若干墙板，其具有上 述快装式墙体框架的所有有益效果。 优选地，所述横梁靠近所述墙板的一侧沿其长度方向凸出设置有连接板，该连接 板远离横梁中心的外端设置有与所述连接板垂直的卡板，该卡板的宽度大于所述连接板的 宽度；且在所述卡板上沿其长度方向均匀布置有若干卡位，每个卡位包括两个凹槽，同一个 卡位的两个凹槽对称分布在所述连接板的两侧，且位于该凹槽处的所述卡板的宽度大于所 述连接板的宽度；位于所述卡板的同一侧的相邻两个凹槽之间形成有卡接凸起；所述连接 板、卡板和卡接凸起可以由装配构成，也可以由横梁型钢一体化轧制形成。 优选地，所述墙板包括对称设置的第一本体和第二本体，所述第一本体和第二本 体通过中间板连接；所述中间板的长度小于所述第一本体的长度，使得所述第一本体和第 二本体之间形成第一卡槽和第二卡槽，所述第一卡槽和第二卡槽分别位于所述中间板的上 下两侧；所述第一卡槽和第二卡槽的长度均与所述凹槽的长度适配，所述第一卡槽和第二 卡槽的宽度均与位于所述凹槽处的卡板的宽度适配；且所述第一卡槽的深度大于所述第二 卡槽的深度。 优选地，所述第一本体和第二本体均包括面板和与该面板固定连接的支撑件，该 支撑件靠近所述中间板的一侧的宽度与所述中间板的宽度适配，所述中间板与该支撑件连 接，且所述中间板位于所述面板的宽度方向的中间位置；所述第一卡槽和第二卡槽的边界 由所述中间板和所述支撑件限定。 在连接墙板时，将墙板抬起，使其上部的第一卡槽对准位于其上方的横梁的相应 卡位，使得支撑件紧密夹设在相应的凹槽两侧的两个卡接凸起之间，然后将墙板落下，使得 墙板下部的第二卡槽卡入其下方的横梁的相应卡位，横梁的卡接凸起与墙板的支撑件相互 配合，可以有效限定墙板与横梁之间的相对位置。 优选地，所述面板的宽度与所述卡板上的相邻两个所述卡位的距离适配，则面板 可以起到遮挡横梁的作用。 5 CN 111593822 A 说　明　书 3/5 页 附图说明 为了更清楚地说明本发明
