技术摘要：
本发明公开了一种石油钻机横向移动导轨，包括底板、导轨、固定垫片、支撑脚和移动清理装置，本发明通过在底板上端设置了直线移动机构，电机带动主动皮带轮进行转动，使主动皮带轮带动皮带在从动皮带轮上端传动，使皮带带动移动块通过滑块在滑轨上端移动，使移动块带动  全部
背景技术：
在石油钻井中，带动钻具破碎岩石，向地下钻进，钻出规定深度的井眼，供采油机 或采气机获取石油或天然气，一部常用石油钻机主要由动力机、传动机、工作机及辅助设备 等八大部分组成。 在小型的石油钻机使用时，往往会增设移动导轨，使小型的石油钻机进行横向的 移动，方便小型的石油钻机的使用，现在的石油钻机横向移动导轨在使用一端时间后，导轨 凹槽内往往会粘附有大量的灰尘，往往会影响小型的石油钻机正常移动，现有石油钻机横 向移动导轨不易快速对导轨上端的灰尘进行清理，导致灰尘清理费时费力。
技术实现要素：

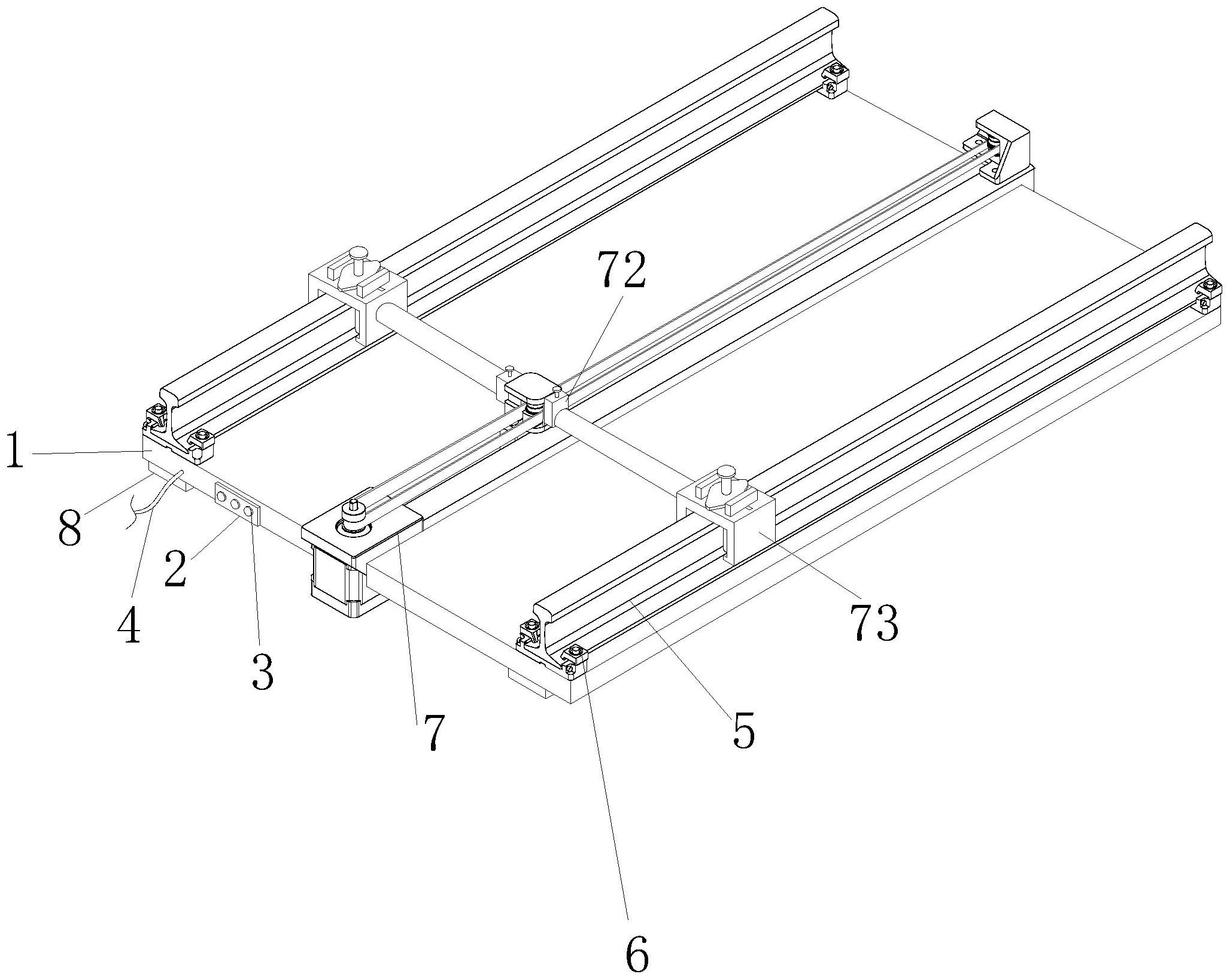

因此，为了解决上述不足，本发明在此提供一种石油钻机横向移动导轨。 本发明是这样实现的，构造一种石油钻机横向移动导轨，该装置包括底板、导轨、 固定垫片、支撑脚和移动清理装置，所述底板前端左侧设置有控制面板，所述控制面板前端 安装有按钮，所述底板左前端固定有电源导线，所述底板顶部左右两侧相对固定有导轨，所 述移动清理装置安装固定于底板顶部中间，所述移动清理装置包括直线移动机构、快速固 定机构和刷动机构，所述直线移动机构安装固定于底板顶部中间，所述直线移动机构上端 左右两侧相对设置有快速固定机构，所述刷动机构与导轨上端滑动配合，并且刷动机构输 出端嵌入于快速固定机构内侧。 优选的，所述导轨与固定垫片内侧固定连接，并且固定垫片底部与底板螺栓连接， 所述底板与支撑脚顶部焊接固定。 优选的，所述直线移动机构包括横杆、电机、主动皮带轮、皮带、移动块、滑块、滑 轨、固定框和从动皮带轮，所述横杆通过螺钉与底板中部锁紧固定，所述横杆通过螺钉与电 机顶部锁紧固定，所述电机输出端与主动皮带轮中部转动连接，所述主动皮带轮通过皮带 与从动皮带轮内侧壁啮合传动，并且皮带与移动块内部相固定，所述移动块通过滑块与滑 轨上端滑动配合，并且滑轨与横杆底部螺栓连接，所述固定框通过螺钉与横杆顶部后端锁 紧固定，所述从动皮带轮与固定框内部下端转动连接，所述电机和按钮均与控制面板电连 接，所述控制面板与电源导线电连接。 优选的，所述快速固定机构包括安装框、下夹块、上夹块、移动杆、压簧、拉绳、压 杆、压钮、复位弹簧、导向轮和滑轮，所述安装框与移动块右端固定连接，所述安装框通过电 焊与下夹块下端相固定，所述移动杆与安装框内部右上端滑动配合，并且移动杆通过压簧 与安装框内部右上端弹性连接，所述移动杆与上夹块上端焊接固定，所述拉绳一端与移动 杆上端相固定，并且拉绳另一端延伸至压杆下端紧密固定，所述压杆与压钮下端固定为一 体，并且压杆采用间隙配合的方式嵌入于安装框左上端，所述压杆通过复位弹簧与安装框 4 CN 111577130 A 说　明　书 2/5 页 左上端弹性连接，所述拉绳与导向轮和滑轮内侧壁传动连接。 优选的，所述刷动机构包括固定架、U形框、缓冲弹簧、活动框、毛刷、相离机构和支 杆，所述支杆采用间隙配合的方式嵌入于下夹块和上夹块内侧，所述支杆与固定架右端焊 接固定，所述固定架内部左右两端相对固定有U形框，所述U形框通过缓冲弹簧与活动框左 端弹性连接，并且活动框采用间隙配合的方式嵌入于U形框内侧，所述活动框与毛刷中部转 动连接，所述U形框上端固定有相离机构。 优选的，所述相离机构包括旋钮、转杆、转动块、扭力弹簧、竖板和凸块，所述转杆 与固定架上端转动连接，所述旋钮与转杆顶部固定连接，所述转动块随着转杆下端同步转 动，所述转杆通过扭力弹簧与固定架上端中部弹性连接，所述转动块与竖板右端紧密贴合， 并且竖板与固定架上端内侧滑动配合，所述竖板与凸块顶部固定为一体，所述凸块通过电 焊与活动框左上端固定连接。 优选的，所述刷动机构共设置有两个，并且刷动机构沿移动块上端左右两侧呈对 称状分布。 优选的，所述U形框共设置有两个，并且U形框内部均设置有缓冲弹簧、活动框和毛 刷。 优选的，所述竖板共设置有两个，并且竖板沿转动块上端左右两侧呈对称状分布。 优选的，两个所述竖板下端均固定有凸块，并且转动块呈梭子状。 优选的，所述导向轮为聚氨酯材质，耐磨性和耐腐蚀性强。 优选的，所述压杆为碳钢材质，硬度高。 本发明具有如下优点：本发明通过改进在此提供一种石油钻机横向移动导轨，与 同类型设备相比，具有如下改进： 优点1：本发明所述一种石油钻机横向移动导轨，通过在底板上端设置了直线移动 机构，电机带动主动皮带轮进行转动，使主动皮带轮带动皮带在从动皮带轮上端传动，使皮 带带动移动块通过滑块在滑轨上端移动，使移动块带动刷动机构进行水平移动，对导轨左 右两侧壁进行清洁，达到了能够快速对导轨上端进行清洁的优点。 优点2：本发明所述一种石油钻机横向移动导轨，通过在直线移动机构上端设置了 快速固定机构，往下端压动压钮和压杆，使压杆带动拉绳和复位弹簧往下移动，使拉绳在导 向轮和滑轮上端滑动，从而使拉绳拉动移动杆和上夹块往上端移动，使上夹块解除对支杆 的固定，随后即可将刷动机构取下，达到了能够快速对刷动机构进行拆卸的优点。 优点3：本发明所述一种石油钻机横向移动导轨，通过在导轨上端设置了刷动机 构，移动块通过支杆带动固定架进行水平移动，从而使毛刷与导轨内侧壁相互接触刷动，从 而将导轨上端的灰尘刷落，达到了能够导轨内壁刷动的优点。 优点4：本发明所述一种石油钻机横向移动导轨，通过在刷动机构上端设置了相离 机构，转动旋钮，使旋钮通过转杆带动转动块进行转动，转动块转动将竖板往两侧推动，从 而使竖板通过凸块带动活动框解除与导轨上端的滑动，随后既可以将固定架往上提，将刷 动机构取下，达到了能够快速对刷动机构进行拆卸的优点。 附图说明 图1是本发明结构示意图； 5 CN 111577130 A 说　明　书 3/5 页 图2是本发明移动清理装置剖面结构示意图； 图3是本发明直线移动机构侧视结构示意图； 图4是本发明直线移动机构局部结构示意图； 图5是本发明快速固定机构正视结构示意图； 图6是本发明快速固定机构剖面结构示意图； 图7是本发明压杆A处放大结构示意图； 图8是本发明刷动机构剖面结构示意图； 图9是本发明相离机构侧视结构示意图。 其中：底板-1、控制面板-2、按钮-3、电源导线-4、导轨-5、固定垫片-6、移动清理装 置-7、支撑脚-8、直线移动机构-71、快速固定机构-72、刷动机构-73、横杆-711、电机-712、 主动皮带轮-713、皮带-714、移动块-715、滑块-716、滑轨-717、固定框-718、从动皮带轮- 719、安装框-721、下夹块-722、上夹块-723、移动杆-724、压簧-725、拉绳-726、压杆-727、压 钮-728、复位弹簧-729、导向轮-7210、滑轮-7211、固定架-731、U形框-732、缓冲弹簧-733、 活动框-734、毛刷-735、相离机构-736、支杆-737、旋钮-7361、转杆-7362、转动块-7363、扭 力弹簧-7364、竖板-7365、凸块-7366。
