技术摘要：
本发明涉及一种低慢小目标的定位方法及定位装置，包括外壳架、升降杆和盘架，所述外壳架的内部两侧固定有防护架，且防护架的内侧连接有固定板，所述防护架的中部设置有防碰撞架，且防碰撞架的中部安装有展开杆，所述展开杆的底端连接有旋转柱，所述展开杆的两侧设置有  全部
背景技术：
低慢小系统是我国安保领域急需的防务装备，用于对低空慢速小目标飞行器进行 软杀伤性拦截，具有昼夜探测、“绿色”发射、高精度等实用特点，可应用于重要会议、大型集 会、重要场所等的安全防卫，但是低慢小目标定位装置存在许多安装缺陷，不利于低慢小目 标定位装置进行后期安装定位，因此需要对低慢小目标定位装置进行结构改进。 市场上的低慢小目标定位装置，低慢小目标定位装置外部没有相应的防护结构， 难以对低慢小目标定位装置底部进行加固安置，内部没有相应防碰撞结构，使用之后安装 不便的问题。
技术实现要素：

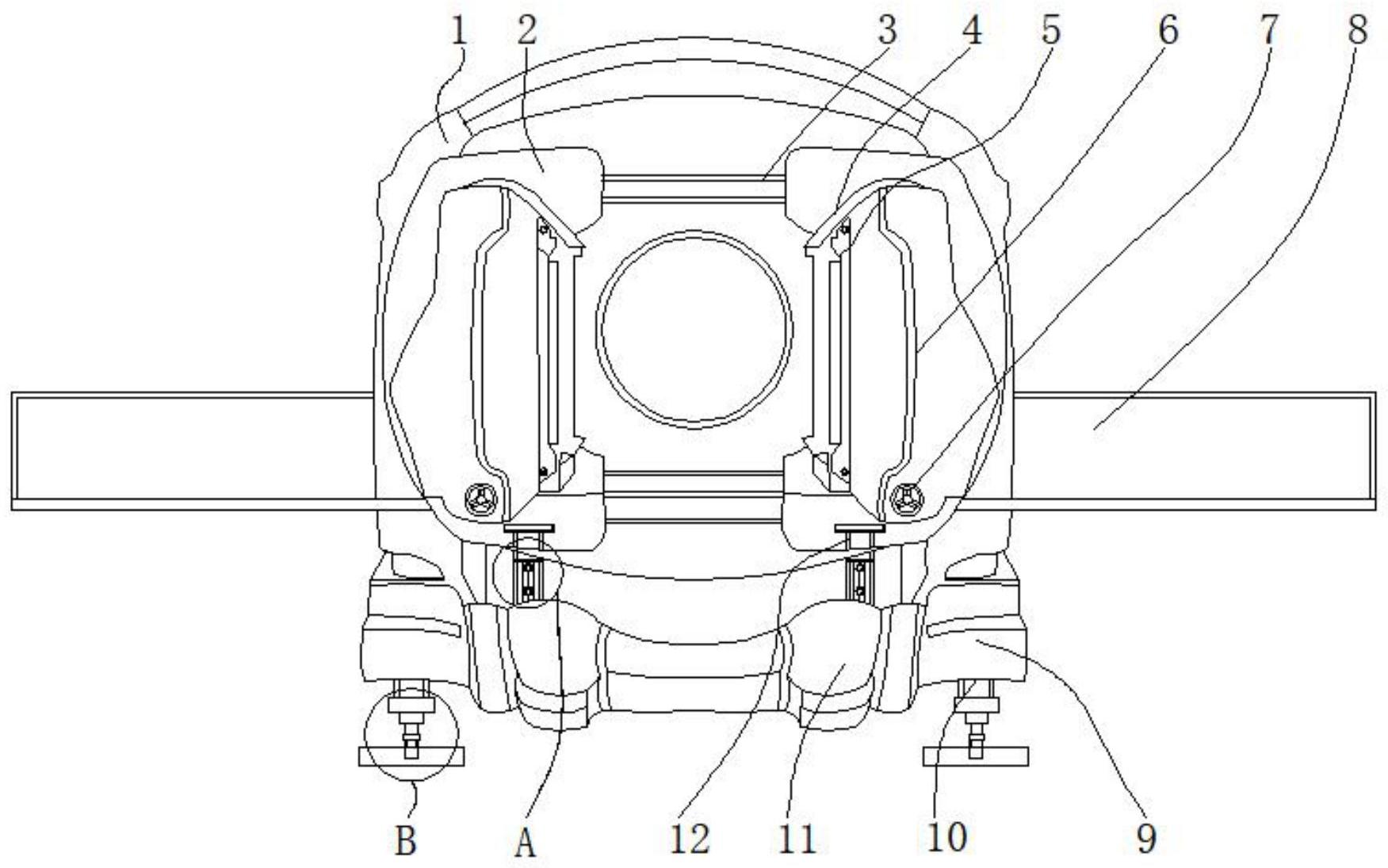

本发明的目的在于提供一种低慢小目标的定位方法及定位装置，以解决上述背景 技术中提出的市场上的低慢小目标定位装置，低慢小目标定位装置，低慢小目标定位装置 外部没有相应的防护结构，难以对低慢小目标定位装置底部进行加固安置，内部没有相应 防碰撞结构，使用之后安装不便的问题。 为实现上述目的，本发明提供如下技术方案：一种低慢小目标的定位方法及定位 装置，包括外壳架、升降杆和盘架，所述外壳架的内部两侧固定有防护架，且防护架的内侧 连接有固定板，所述防护架的中部设置有防碰撞架，且防碰撞架的中部安装有展开杆，所述 展开杆的底端连接有旋转柱，所述展开杆的两侧设置有模型架，所述外壳架的底端两侧连 接有定位架，且定位架的底端设置有液压缸，所述定位架的内侧安置有底部架，且底部架的 顶端两侧连接有滑轨架，所述外壳架的底端中部连接盘，且连接盘的四周连接有螺纹杆，所 述螺纹杆的四周设置有栓盘，所述滑轨架的内部安置有卡合杆，且卡合杆的内部连接有栓 卡扣架，所述液压缸的底端设置有升降杆，所述升降杆的底端安置有盘架，所述展开杆的一 侧设置有边护架。 优选的，所述外壳架与防护架之间为固定连接，且防护架与固定板之间为焊接连 接。 优选的，所述展开杆与旋转柱之间相互贴合，且展开杆通过旋转柱与模型架构成 旋转结构。 优选的，所述外壳架与定位架之间为固定连接，且定位架与液压缸之间为活动连 接。 优选的，所述外壳架与滑轨架之间为活动连接，且底部架的内部内壁与滑轨架的 外部外壁之间紧密贴合。 优选的，所述栓盘与螺纹杆之间为螺纹连接，且栓盘通过螺纹杆与连接盘构成卡 4 CN 111578786 A 说　明　书 2/5 页 扣结构。 优选的，所述底部架包括抗压弹簧和防护网，所述底部架的内部底端中部连接有 防护网，且防护网的两侧连接有抗压弹簧。 优选的，所述卡合杆与栓卡扣架之间为连接，且滑轨架通过卡合杆与栓卡扣架构 成拆卸结构。 优选的，所述升降杆与盘架之间为垂直结构，且液压缸通过升降杆与盘架构成升 降结构。 优选的，所述低慢小目标的定位方法包括以下步骤。 S1:将外壳架上的定位架和液压缸安置在地面上，依靠液压缸动力能够带动升降 杆对盘架进行升降支撑，能够将升降的升降杆和盘架防护安装在定位架的底端，对外壳架 能够达到整体支撑的效果，便于外壳架上对地面进行平坦支撑，利于低慢小目标定位装置 进行定位安装，能够减少占地，低慢小目标定位装置目标视线角跟踪装置，利用传感器装置 和伺服驱动系统，使自身的跟踪线最大限度地跟踪目标视线的变化。 S2:当低慢小目标定位装置通过定位架和液压缸安置在地面上时，使用者可手动 拧动栓盘和螺纹杆，可使螺纹杆沿着连接盘之间进行旋转运动，使得拧动栓盘和螺纹杆螺 旋展开在低慢小目标定位装置的底部四周，对低慢小目标定位装置能够达到底部加固防护 的效果，利于使用者对低慢小目标定位装置进行底部定位调节安置。 与现有技术相比，本发明的有益效果如下： 1、本发明展开杆通过旋转柱与模型架构成旋转结构，有效的将展开杆旋转展开在 模型架之间，对低慢小目标定位装置外部能够达到相应的防护效果，便于使用者进行手动 调节安置，当低慢小目标定位装置进行使用时，随时可将展开杆展开防护在低慢小目标定 位装置的两侧，能够达到防护加固效果。 2、本发明栓盘通过螺纹杆与连接盘构成卡扣结构，当连接盘安装在外壳架的底端 时，使得螺纹连接的栓盘和螺纹杆安装防护在连接盘的四周，低慢小目标定位装置需要进 行固定安置时，能够将螺纹的栓盘和螺纹杆进行四周展开，对低慢小目标定位装置能够达 到四周安置夹持的效果。 3、本发明底部架的内部底端中部连接有防护网，且防护网的两侧连接有抗压弹 簧，当低慢小目标定位装置发生外部碰撞时，依靠抗压弹簧的弹性能够降低外部的碰撞压 力，使得防护网防护在底部架的内部，可使内部有相应防碰撞结构。 4、本发明滑轨架通过卡合杆与栓卡扣架构成拆卸结构，使得栓卡扣架螺纹贯穿卡 扣在卡合杆和滑轨架之间，对卡合杆和滑轨架之间能够达到防护卡扣的效果，便于使用者 手动拧动栓卡扣架，将卡合杆和滑轨架进行螺纹拆卸，利于对低慢小目标定位装置进行拆 卸维修。 5、本发明液压缸通过升降杆与盘架构成升降结构，启动液压缸能够带动升降杆进 行升降运动，可使盘架进行上下运动，根据低慢小目标定位装置使用之后安装进行四周安 装卡扣，使得盘架升降四周分布在液压缸底端，根据低慢小目标定位装置水平位置进行整 体升降调节。 5 CN 111578786 A 说　明　书 3/5 页 附图说明 图1为本发明一种低慢小目标的定位方法及定位装置的正视结构示意图； 图2为本发明一种低慢小目标的定位方法及定位装置的底部结构示意图； 图3为本发明一种低慢小目标的定位方法及定位装置底部架的内部结构示意图； 图4为本发明一种低慢小目标的定位方法及定位装置图1中A处放大结构示意图； 图5为本发明一种低慢小目标的定位方法及定位装置图1中B处放大结构示意图。 图中：1、外壳架；2、防护架；3、固定板；4、防碰撞架；5、边护架；6、展开杆；7、旋转 柱；8、模型架；9、定位架；10、液压缸；11、底部架；12、滑轨架；13、栓盘；14、螺纹杆；15、连接 盘；16、抗压弹簧；17、防护网；18、卡合杆；19、栓卡扣架；20、升降杆；21、盘架。
