技术摘要：
本发明公开了一种船用浮筏一级隔振通舱接管，包括接管本体、接管与浮筏压接法兰，所述接管穿过所述接管本体，所述接管的两端通过浮筏压接法兰固定于接管本体上。本发明的船用浮筏一级隔振通舱接管既能减轻舱壁的振动对管路的影响，同时也能减轻管路振动对舱壁的影响。  全部
背景技术：
船用管路为船舶执行使命任务，为人员正常生活、工作提供和输送着源源不断的 各种压力液体和气体如淡水、热水、新鲜空气、压缩空气；如为主机、付机供给燃油、润滑油； 为主、付机的操控系统提供液压油；为调距螺旋桨提供液压油；为甲板机械如舵机、锚机、起 重机等提供压力液体和润滑油；为主机启动、汽笛、气动机械提供压缩空气等。但是，由于船 用各种舱室设备繁多，造成各种错综复杂的管路系统，同时各种管路不可避免地会穿过船 体结构和船体舱壁，特别是穿过有水密要求的水密舱壁时对通舱管路必须做水密结构处 理。目前国内外造船界对于钢质水密舱壁通管的做法是将通舱接管直接水密焊接在水密舱 壁上，以保证其水密性和牢固性而没有隔振措施。但是由于风浪流对船体的作用和船体内 各种机械的工作运动以及管路内流体的流动等因素，造成了通舱接管与水密舱壁间的复杂 振动，从而造成破舱或管损事故，甚至造成重大灾难；对于输送动力流体的管路，还可能会 引起较大的振动和噪音，这些振动和噪音会造成工作场所和机械场所环境恶劣，不仅会造 成对液体输送机的不利影响和损坏，也会对其他设备造成不利影响和损坏，同时还会对船 员造成身心损害，严重时会造成船舶不能正常完成使命任务，也特别不利于军船的隐身，从 而严重制约着战斗舰艇的作战能力。针对上述情况，迫切需要设计一种新型的船用隔振通 舱接管装置来降低水密舱壁与通舱接管之间的相互振动强度和振动噪音并同时满足舱壁 的水密要求。
技术实现要素：

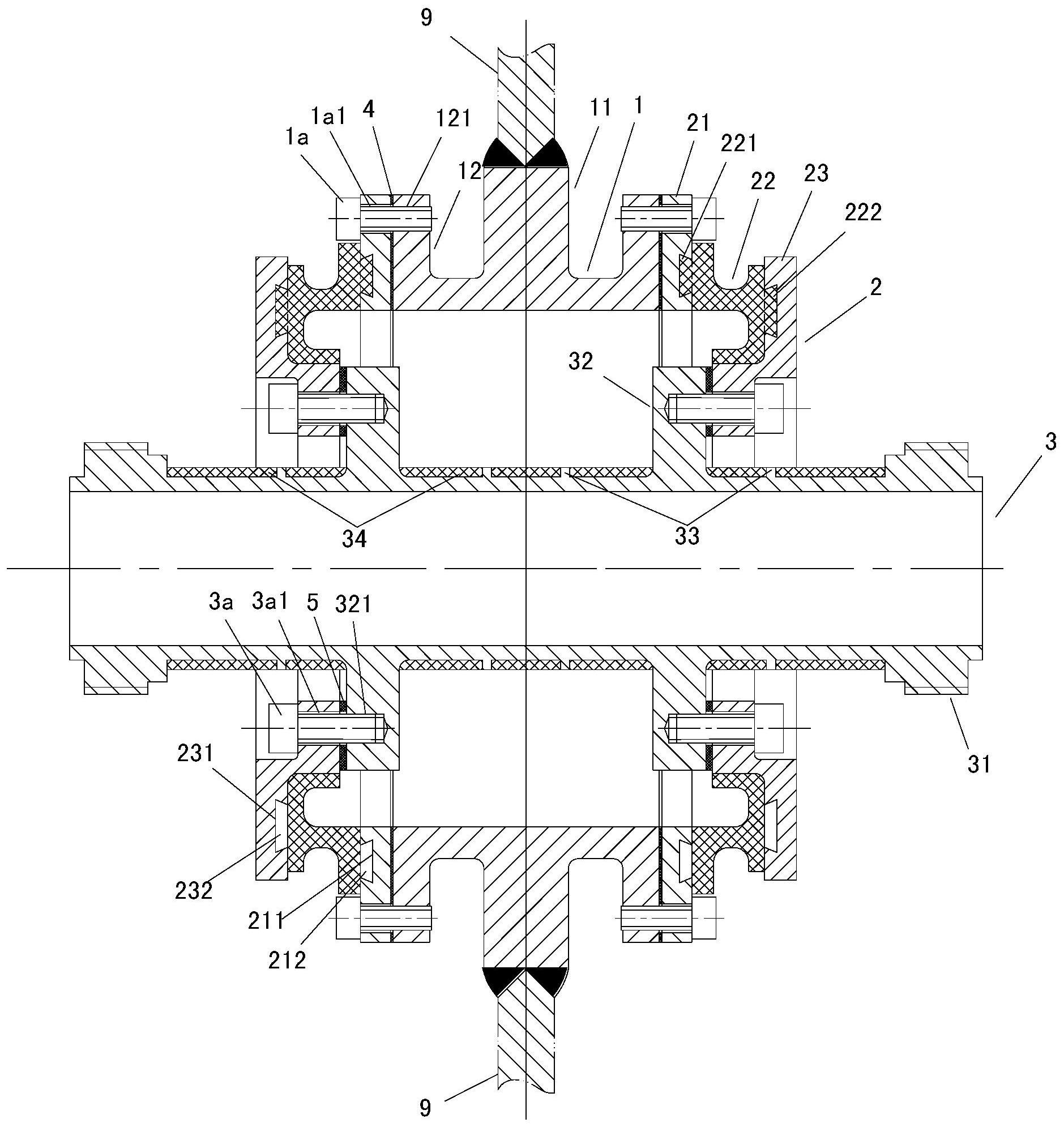

本发明的目的在于为船舶管路提供一种可减轻振动强度3～6个分贝以上，具有水 密功能的船用浮筏一级隔振通舱接管。 本发明的目的通过以下技术方案予以实现： 一种船用浮筏一级隔振通舱接管，包括接管本体1、接管3与浮筏压接法兰2，所述 接管3穿过所述接管本体1，所述接管3的两端通过浮筏压接法兰2固定于接管本体1上，其特 征在于，所述接管3的中部的外周面上沿轴向左右各设置有一个相隔离的环盘状的外卡承 肩法兰32，所述外卡承肩法兰32的外侧密封连接所述浮筏压接法兰2，所述接管3的两端通 过浮筏压接法兰2进行轴向固定。 进一步的优选，所述接管3的两端各有一个管接头31，两个所述管接头31之间的所 述接管3的外周面上沿轴向有数个调频凸肩33；两个所述管接头31之间的外表面均分别包 覆有吸振层34。 进一步的优选，所述浮筏压接法兰2包括外接法兰21、外接异形圈22、外压法兰23， 所述外压法兰23是截面形状为Z字形的环形结构，其上半部分与所述外卡圈法兰32紧固连 3 CN 111577998 A 说　明　书 2/4 页 接，其下半部分与外接异形圈22固定连接；所述外接异形圈22的另一侧固定连接所述外接 法兰21，所述外接法兰21紧固于所述接管本体1。 进一步的优选，所述外压法兰23与所述外接异形圈22相邻的大端面沿周向开有一 条环形的内接燕尾槽231；所述外接异形圈22与所述外压法兰23的相邻端面沿周长均等分 布设有数个相隔离的内接燕尾凸肩222；所述内接燕尾凸肩222嵌入所述内接燕尾槽231内； 所述外接法兰21与所述外接异形圈22相邻的端面沿周向开有一条环形的外接燕尾槽211， 所述外接异形圈22与所述外接法兰21的相邻的端面沿周长均等分布设有数个相隔离的外 接燕尾凸肩221，所述外接燕尾凸肩221嵌入所述外接燕尾槽211内。 进一步的优选，所述浮筏压接法兰2还包括数个外接止转片212和数个内接止转片 232。 进一步的优选，两个所述内接燕尾凸肩222之间设置有所述内接止转片232，数个 所述内接止转片232沿周向均布并固定于所述内接燕尾槽231内；两个所述外接燕尾凸肩 221之间设置有所述外接止转片212，数个所述外接止转片212沿周向均布并固定于所述外 接燕尾槽211内；所述外压法兰23与所述外接异形圈22与所述外接法兰21、所述内接燕尾凸 肩222与内接止转片232、所述外接燕尾凸肩221与外接止转片212采用硫化工艺硫化成一个 整体的所述浮筏压接法兰2。 进一步的优选，所述接管本体1与所述外接法兰21之间还设置有本体密封垫圈4； 所述外压法兰23与所述外卡圈法兰32之间还设置有接管密封垫圈5。 进一步的优选，所述数个相隔离的外接燕尾凸肩221、所述数个相隔离的内接燕尾 凸肩222、数个所述内接止转片232、数个所述外接止转片212均至少为3个。 进一步的优选，所述接管3两端的管接头31为螺纹管接头或法兰管接头。 本发明的船用浮筏一级隔振通舱接管既能减轻舱壁的振动对管路的，同时也能减 轻管路振动对舱壁的影响。本发明可减轻振动噪音3～6个分贝以上。 本发明除了用于船舶外，也可应用于陆用和车用；均取得了良好的社会经济效益。 附图说明 图1是本发明实施例的结构示意图； 图2是本发明实施例的侧视图； 图3是本发明实施例接管本体的结构示意图； 图4是图3中A-A处的剖视图； 图5是本发明实施例外压法兰的结构示意图； 图6是图5中C-C处的剖视图； 图7是本发明实施例外接法兰的结构示意图； 图8是图7中D-D处的剖面视图； 图9是本发明实施例外接异形圈的结构示意图； 图10是图9中I-I处的剖面视图； 图11是本发明实施例接管的结构示意图； 图12是图11中B-B处的剖视图； 图13是本发明实施例本体密封垫圈的平面视图； 4 CN 111577998 A 说　明　书 3/4 页 图14是本发明实施例接管密封垫圈的平面视图。
