一种复杂灾害环境远距离通信组网系统


技术摘要:
一种复杂灾害环境远距离通信组网系统,采用无线自组网通信技术,用以承载专网视频、音频和数据的通信,具体形成Mesh自组网现场信息融合接入终端、Mesh自组网远距离中继等设备形态,实现复杂灾害现场的网络覆盖和数据远距离传输,其中现场信息融合接入终端是实现现场的  全部
背景技术:
在地震、泥石流等复杂灾害环境下,公网往往遭到大面积损坏,此时应急通信尤为 重要。 本发明主要针对此问题,提出一种复杂灾害环境应急通信组网系统,保障灾害现 场的应急通信畅通,能够及时将语音、视频、数据等搜救信息的可靠回传至后方指挥部。
技术实现要素:

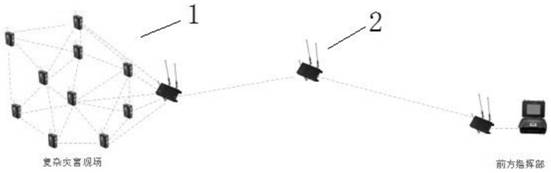

为了解决现有技术存在的问题,本发明提供一种复杂灾害环境远距离通信组网系 统采用无线自组网通信技术,用以承载专网视频、音频和数据的通信,具体形成Mesh自组网 现场信息融合接入终端、Mesh自组网远距离中继等设备形态。实现复杂灾害现场的网络覆 盖和数据远距离传输,其中现场信息融合接入终端是实现现场的网络覆盖及数据接入,远 距离通信中继提供远距离数据传输。 为了实现上述目的,本发明创造采用的技术方案为: 一种复杂灾害环境远距离通信组网系统,其特征在于:在灾害现场构建有Mesh自 组网设备,所述的Mesh自组网设备由现场信息融合接入终端和自组网远程通信中继组成; 所述的Mesh自组网设备:物理层采用OFDM技术和MIMO技术,传输方式采用QAM  和 Turbo码结合方式,将MIMO-OFDM系统与自适应调制技术相结合;Mac层采用载波侦听多路访 问方法,利用帧聚合在不产生额外时延的情况下,将多个短帧聚合为一个长帧。 所述的MIMO-OFDM系统与自适应调制技术相结合的具体方法:通过MIMO-OFDM系统 使无线通信的信号处理从时频分集扩展为空时频分集,实时检测信道状态,根据传输信道 的实际情况改变发射功率的水平、QAM星座大小,适应信道环境的变化,兼顾高频谱效率与 高传输可靠性。 所述的Mac层采用载波侦听多路访方法,利用帧聚合在不产生额外时延的情况下, 将多个短帧聚合为一个长帧的具体方法为:在发送之前先监听信道,若信道空闲立即传输; 若信道忙,则一直监听至信道空闲并立即传输;若检测到冲突立即停止传输,等待一个随机 的时间后重复步骤;在等待传输时,将多个短帧合并发送。 所述的现场信息融合接入终端提供WIFI接口和网口接入,实现与现场各探测设备 的无缝对接,接入语音、视频、数据类型的探测信息,并在灾害现场构建区域性星型或网状 覆盖网络。 所述的现场信息融合接入终端以救援小队为单位配备现场信息融合接入终端,开 机后在灾害现场构建区域性星型或网状覆盖网络,进而实现灾害现场自组网。 所述的自组网远程通信中继在灾害场景建立现场到指挥平台的远程通信主干网 3 CN 111556591 A 说 明 书 2/3 页 络。 所述的组网远程通信中继采用与现场信息融合接入终端相比更大的发射功率,配 合网状组网的现场信息融合接入终端在灾害现场以链式大间距部署组网远程通信中继,在 灾害场景建立现场到指挥平台的远程通信主干网络。 本发明的有益效果为: 本发明通过一种复杂灾害环境远距离通信组网系统,完成组网的高稳定、低时延、 高带宽、低带损设计,终而能够在灾害现场快速搭建应急通信网,为实现生命搜救信息高 速、远距离传输提供通道。 附图说明 图1为系统总体架构图。 图2为自组网现场信息融合接入终端的网状通信组网。 图3为自组网远距离通信中继的链式通信组网。
