技术摘要：
本发明公开了一种手术用辅助腓骨截骨工具，包括依次连接的腓骨头部、腓骨体部和外踝部，所述腓骨体部包括多个连接短节，相邻连接短节之间通过球形关节链接；所述球形关节包括球体和球套，连接短节的一端设置所述球体，另一端设置所述球套，一连接短节的球体与另一连接  全部
背景技术：
皮瓣设计原则一侧下颌骨缺损常规采用同侧小腿为供区，下颌骨前部缺损则选择 缺损多的一侧小腿，若为两侧缺损宜采用颈部供血管同侧的小腿为供区。腓骨瓣植入下颌 骨时，腓动静脉应位于重建后下领骨下缘这种定位可保证外缘行坚固内固定，上缘植入种 植体不损伤血管。血管蒂应尽可能设计在下领角或附近的区域，因为此区域腓动静脉距颈 部的吻合血管最近。根据穿支的位置设计皮岛，皮岛的中心为腓动脉穿支，长轴与腓骨后缘 平行。截骨长度应长于实际所需长度，当血管蒂长度不足时可沿骨面延长并去除多余的骨 组织，但腓骨踝侧至少应保留5cm长度。 下颌骨缺损的修复游离腓骨瓣可提供充足的骨量，恒定的外形，有足够的高度和 宽度容纳种植体，能满足多种类型下颌骨缺损重建的需要。腓骨瓣的供血血管腓动静脉管 腔较粗，易于吻合，具骨髓及骨膜双重供血的特点，可以作2～4次的截骨重新三维塑形固 定，仍可保证切开的每个骨段有充足的血供。使重建的下颌骨具有良好的抗感染和抗负荷 能力，腓骨用来修复一侧下颌体缺损到完全的半侧下颌骨缺损均可获得理想的外形和功 能，在重建下颌升支、下颌角及颏部时，可根据需要对骨瓣行多段截骨塑形后用钛板或钢丝 固定。Alan等的研究表明，动物试验中腓骨作第二次切开后，腓骨瓣远端的血供有明显减 少。故在颌骨塑形中应尽可能减少骨段截开的次数，截骨时骨段应保留骨膜及肌袖的相连。 现有技术中缺少针对腓骨的相关教学用具。
技术实现要素：

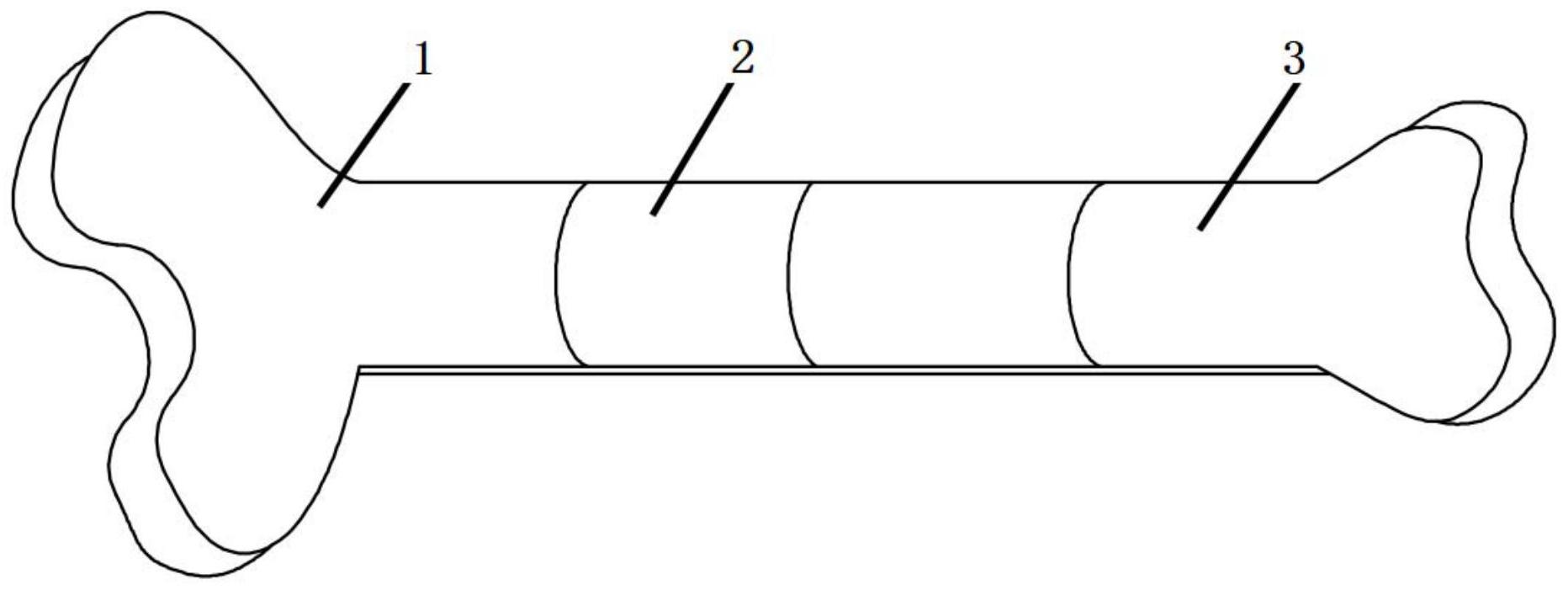

为解决腓骨截骨手术不能进行演示的问题，本发明的提供了一种手术用辅助腓骨 截骨工具，该手术用辅助腓骨截骨工具通过转动相邻两个连接短节可以进行任意角度的演 示临床操作过程中，腓骨折叠、截取、移植过程中的具体变化过程。 本发明采用以下技术方案： 一种手术用辅助腓骨截骨工具，包括依次连接的腓骨头部、腓骨体部和外踝部； 所述腓骨体部包括多个连接短节，相邻连接短节之间通过球形关节链接； 所述球形关节包括球体和球套，每个所述连接短节一端设置所述球体，另一端设 置所述球套，一连接短节的球体与另一连接短节的球套配合连接共同形成一对球面副。 优选的，所述连接短节一端开口形成第一连接腔；所述球体设置在第一连接腔内， 所述球套能够设置在第一连接腔内并与所述球体配合。 优选的，所述球体通过球头轴设置在第一连接腔开口处，所述球套与第一连接腔 间隙配合。 优选的，所述连接短节另一端开口形成第二连接腔；第二连接腔内包括活塞和旋 转轴，活塞与第二连接腔活动配合；活塞与旋转轴一端连接，旋转轴另一端伸出第二连接腔 3 CN 111613123 A 说　明　书 2/3 页 与球套连接。 优选的，所述第二连接腔内还包括活塞杆；活塞杆一端与活塞连接，另一端与旋转 轴铰接。 优选的，所述第二连接腔出口出设置有阻止活塞滑出的挡板。 本发明具有以下有益效果： 本发明的手术用辅助腓骨截骨工具基于腓骨结构形状，制成具有多段连接短节的 腓骨体部，相邻连接短节之间通过球形关节链接；球形关节通过球体与另一球套配合连接 共同形成一对球面副。具体使用时，通过转动相邻两个连接短节可以进行任意角度的演示 临床操作过程中，腓骨折叠、截取、移植过程中的具体变化过程。 附图说明 图1为实施例1手术用辅助腓骨截骨工具示意图； 图2为腓骨体部示意图； 图3为连接短节内部示意图； 图4为球形关节示意图； 附图标记：1、腓骨头部；2、腓骨体部；3、外踝部；4、连接短节；41、第一连接腔；42、 第二连接腔；43、球体；44、球头轴；45、活塞；46、活塞杆；47、旋转轴；48、球套；49、挡板。
