技术摘要：

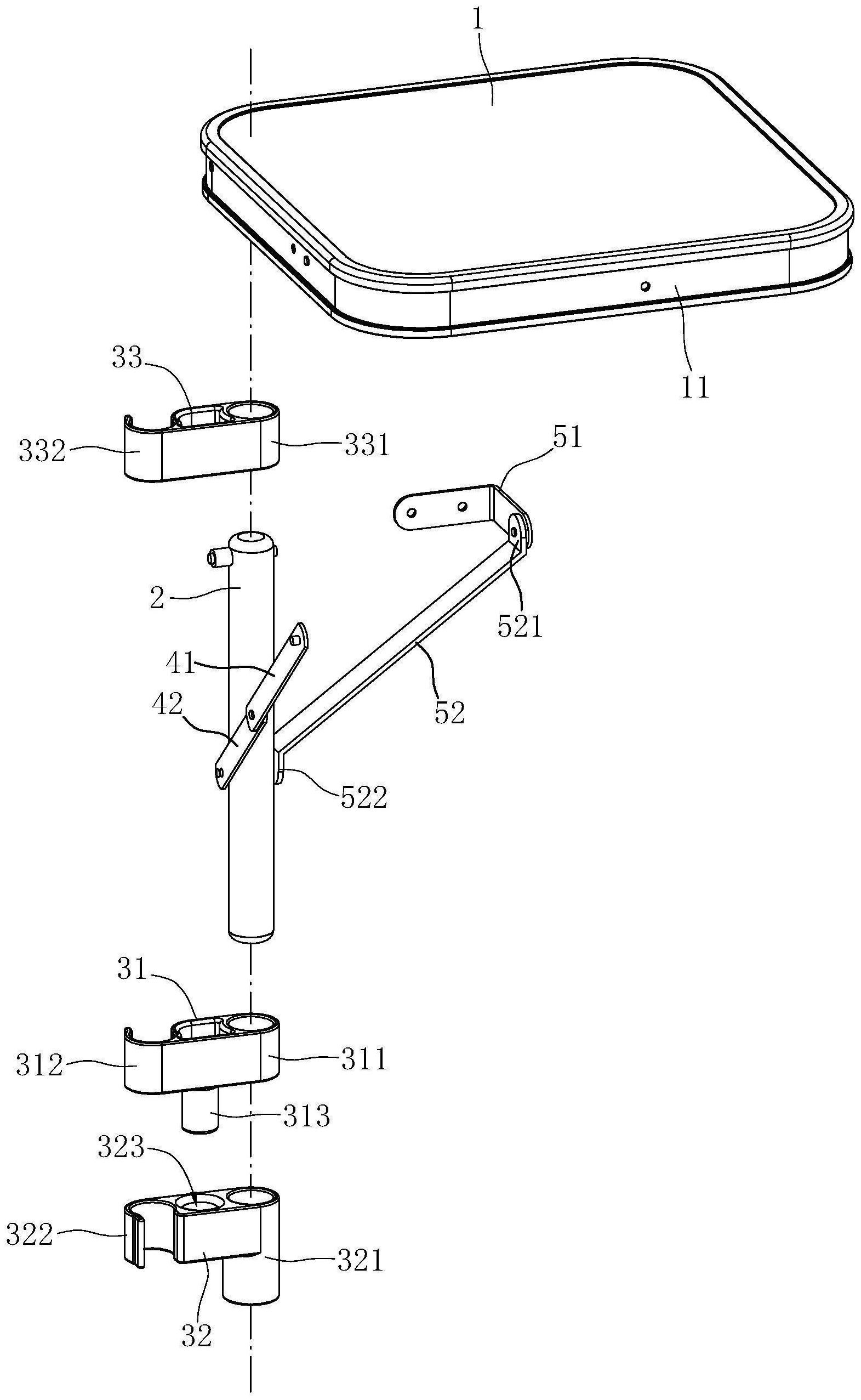

本发明公开了一种桌板安装结构，包括有桌板(1)、用于支撑桌板(1)的支撑杆(2)以及用于将支撑杆(2)安装在外接固定杆上的安装组件(3)，安装组件(3)包括有第一安装件(31)和第二安装件(32)，第一安装件(31)具有套设在支撑杆(2)上的第一套接部(311)以及能卡接在外接固定杆上  全部
背景技术：
在很多应用场景如乘车过程中、家中、户外野炊时，都需要用到小桌板来放置物 品。桌板一般需要连接支架连接在上述应用场景的一些物体上。 如专利申请号为CN201520885932.9(公布号为CN205093817U)的实用新型专利《折 叠桌板的三角支撑架》公开了折叠桌板的三角支撑架，包括相互铰接的第一端连接板和第 二端连接板，所述的第一端连接框板的中部铰接设置有支撑板，该第二端连接板的中部设 置有与支撑板上端支撑嵌配的支撑卡槽，所述的第二端连接板与支撑板之间设置有用于将 支撑板拉向第二端连接板的拉力弹簧。其优点是结构设计合理，能提高折叠桌板支撑稳定 性。 但是上述桌板安装结构应用时需要将第一端连接板通过螺钉等紧固件连接在外 接的固定物体上，装卸不够方便。
技术实现要素：
本发明所要解决的第一个技术问题是针对现有技术的现状，提供一种装卸方便的 桌板安装结构。 本发明所要解决的第二个技术问题是提供一种方便收纳、运输和携带的桌板安装 结构。 本发明解决上述第一个技术问题所采用的技术方案为：一种桌板安装结构，包括 有桌板、用于支撑桌板的支撑杆以及用于将支撑杆安装在外接固定杆上的安装组件，其特 征在于：所述的安装组件包括有 第一安装件，具有套设在所述支撑杆上的第一套接部以及能卡接在所述外接固定 杆上的第一钩部；以及 第二安装件，具有套设在所述支撑杆上的第二套接部以及能卡接在所述外接固定 杆上的第二钩部； 所述的第一钩部与第二钩部相对设置，能够在相向或相背离运动的过程中夹持住 或松开所述的外接固定杆。 为了提高第一钩部和第二钩部夹持住外接固定杆时的夹持力，还包括有能对第一 安装件和第二安装件的相对位置进行锁定和解锁的锁止组件，在锁定状态下，所述的第一 安装件和第二安装件相对固定，所述第一钩部与第二钩部的内壁能够方向相反地作用于所 述外接固定杆的外周壁。 为了方便锁止组件的加工，所述第一安装件和第二安装件沿竖直方向的相对面上 分别具有相互匹配的限位块和限位槽，该限位块和限位槽组成所述的锁止组件； 在锁定状态下，所述的限位块插设在所述的限位槽中； 4 CN 111602958 A 说　明　书 2/4 页 在解锁状态下，所述的限位块脱离所述的限位槽。 为了进一步提高第一钩部和第二钩部与外接固定杆之间的摩擦力，所述安装组件 的重心偏离所述外接固定杆的轴线并偏向桌板一侧。这样，安装组件与外接固定杆接触面 中远离桌板一侧偏上部分和靠近桌板一侧偏上部分的摩擦力会增大，尤其在桌板上放置物 品后，上述位置处的摩擦力会大大提高，从而保证桌板的稳定性。 为了保证第二安装件始终位于支撑件的底部，所述的第二安装件位于所述第一安 装件的下方，所述第二套接部的底端具有能对所述支撑杆的底端进行限位的限位部。 为了方便限位件的加工，所述第二套接部位于底端的内壁向内凸起形成有所述的 限位部。 为了避免第二套接部抵接在底面时，第二钩部也抵接在底面，不方便操作，所述第 二钩部的底面高于所述第二套接部的底面。 为了给第一钩部和第二钩部分担应力，避免应力集中，还包括有位于第一安装件 上方的第三安装件，该第三安装件具有套设在所述支撑杆上的第三套接部以及能卡接在所 述外接固定杆上的第三钩部。 为了进一步解决上述第二个技术问题，所述桌板的底面上凸设有沿周向布置的包 围部，所述的支撑杆的顶端转动连接在该包围部的内壁上并至少具有两种状态： 在展开状态下，所述的支撑杆垂直于所述的桌板； 在折叠状态下，所述的支撑杆平行于所述的桌板，并容置在所述包围部所围的空 间内。 为了在保证折叠方便的同时，保证支撑杆在展开状态下的稳定性，还包括有第一 连接组件，该第一连接组件包括有 第一连接杆，第一端转动连接在所述的桌板上；以及 第二连接杆，第一端转动连接在所述第一连接杆的第二端，第二端转动连接在所 述的支撑杆上； 在展开状态下，所述的第一连接杆的第一端以及第二连接杆的第二端相互远离而 将所述的桌板支撑在支撑杆上方； 在折叠状态下，所述的第一连接杆的第一端以及第二连接杆的第二端相互靠近而 将所述的桌板和支撑杆相互收拢。 为了进一步方便支撑杆在展开状态和折叠状态之间转换，还包括有第二连接组 件，所述的第二连接组件包括有 连接支架，设于所述包围部所围的空间内，并相对于所述的桌板固定；以及 第三连接杆，两端弯折形成有第一弯折部和第二弯折部，所述的第一弯折部转动 连接在所述的连接支架上，所述的第二弯折部固定连接在所述的支撑杆上； 所述的支撑杆和第三连接杆能相对于所述的桌板绕第一弯折部的转动轴同步转 动； 在折叠状态下，所述的第三连接杆容置在所述包围部所围的空间内。 为了尽量扩大包围部所围的区域，所述桌板的边缘向下延伸形成有所述的包围 部。 与现有技术相比，本发明的优点在于：将第一安装件和第二安装件组成安装组件， 5 CN 111602958 A 说　明　书 3/4 页 其中，第一安装件具有套设在支撑杆上的第一套接部以及能卡接在外接固定杆上的第一钩 部，第二安装件具有套设在支撑杆上的第二套接部以及能卡接在外接固定杆上的第二钩 部，且第一钩部与第二钩部相对设置，能够在相向或相背离运动的过程中夹持住或松开外 接固定杆，从而实现桌板在外接固定杆上的牢固安装，装卸方便。 附图说明 图1为本发明桌板安装结构处于展开状态下的实施例的立体结构示意图； 图2为图1中桌板安装结构的立体分解示意图； 图3为图1中桌板安装结构另一方向的立体结构示意图； 图4为本发明桌板安装结构处于折叠状态下的实施例的立体结构示意图。
