技术摘要：
本发明涉及市政园林养护技术领域，具体为一种林业用喷药装置，包括药剂箱，药剂箱的顶端连通有固定喷管，固定喷管上设置有第一水泵，并且固定喷管的顶端连通有第一喷头，还包括移动装置、自由喷洒装置和除虫装置，所述移动装置包括底板，底板的底端固定连接有多个带锁  全部
背景技术：
众所周知，市政园林工程的施工项目产品拥有多样性、固定性、体积庞大及生产周 期特别长等很多的特点，其中包括水景、园路、假山、给排水、造地型及绿化栽植等多项内 容，由于市政园林中植被茂密，自然条件较好，常需要使用药剂喷洒装置进行喷洒药雾，以 达到除杂草、除蚊虫等效果。 现有的药剂喷洒装置包括药剂箱，药剂箱的顶端连通有喷管，喷管上设置有水泵， 并且喷管的顶端连通有喷头，现有的药剂喷洒装置在使用时一般将药剂箱固定安装在某一 地点，或者掩埋在地面下，喷药时通过泵体将药剂箱内的药剂抽出，并通过喷管输送到喷头 内进行喷洒。 现有的药剂喷洒装置在使用时发现，其虽然能通过喷头实现一定范围内的喷药， 但是不便于移动使用位置，且不便于对较高的位置进行喷药，使用局限性较高，同时只能实 现无目标的喷洒，除杂草、除蚊虫的效果较差，实用性较低。
技术实现要素：

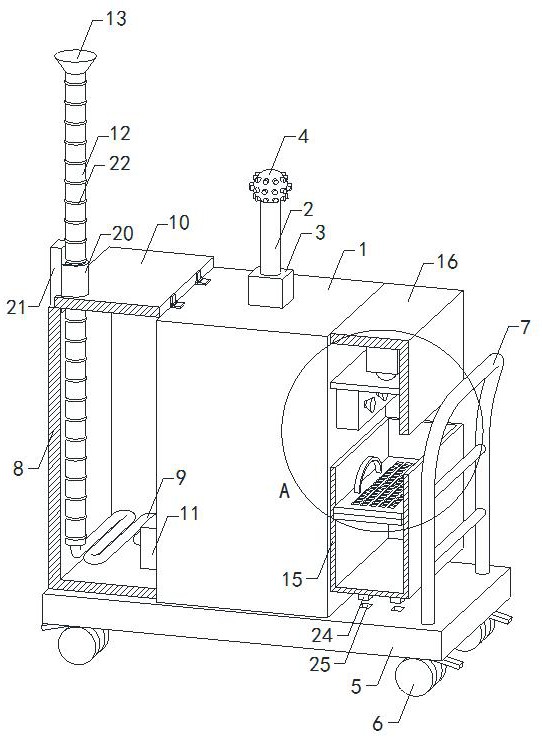

（一）解决的技术问题 针对现有技术的不足，本发明提供了一种便于移动使用位置，且便于对较高的位置进 行喷药，使用局限性较低，同时能进行针对性的喷洒，除杂草、除蚊虫的效果较好，提高实用 性的林业用喷药装置。 （二）技术方案 为实现上述目的，本发明提供如下技术方案：一种林业用喷药装置，包括药剂箱，药剂 箱的顶端连通有固定喷管，固定喷管上设置有第一水泵，并且固定喷管的顶端连通有第一 喷头，还包括移动装置、自由喷洒装置和除虫装置，所述移动装置包括底板，底板的底端固 定连接有多个带锁滚轮，并且底板的顶端固定连接有车把，药剂箱固定安装在底板上，自由 喷洒装置包括收纳箱和收纳软管，收纳箱固定安装在底板上，并且收纳箱的右端与药剂箱 的左端固定连接，收纳箱的顶端开设有收纳口，并且收纳口处铰接有盖板，收纳软管布置在 收纳箱内，并且收纳软管的一端与药剂箱的内部连通，收纳软管上设置有第二水泵，并且收 纳软管的另一端连通有移动喷管，移动喷管上连通有第二喷头，盖板上开设有适合移动喷 管放置的放置口，除虫装置包括引虫灯和收集箱，引虫灯固定安装在药剂箱的右端，并且引 虫灯的外部套装有防护罩，防护罩的左端与药剂箱的右端固定连接，防护罩的内部固定连 接有除虫药箱，除虫药箱的右端连通有多个除虫喷头，并且除虫药箱的内部布置有第三水 泵，收集箱布置在防护罩的下侧，收集箱的顶端开设有收集口，并且收集箱的底端与底板的 顶端可拆卸连接。 优选的，所述盖板的顶端固定连接有限位板，并且限位板布置在放置口处，收纳箱 3 CN 111602643 A 说　明　书 2/4 页 的顶端对应限位板固定连接有定位板。 优选的，所述移动喷管的外侧壁上设置有防滑纹。 优选的，所述引虫灯的下侧布置有透明隔板，并且透明隔板的侧壁与防护罩的内 侧壁固定连接。 优选的，所述收集箱的底端固定连接有多个固定销，并且底板的顶端对应开设有 多个与固定销匹配的固定槽。 优选的，所述收集箱的内侧壁上固定连接有放置框，并且放置框上布置有过滤网 板。 优选的，所述过滤网板的顶端固定连接有提环。 （三）有益效果 与现有技术相比，本发明提供了一种林业用喷药装置，具备以下有益效果： 该林业用喷药装置，通过底板、多个带锁滚轮和车把的配合，便于移动使用位置，且通 过收纳软管和第二水泵的配合，便于将移动喷管和第二喷头从收纳箱中取出进行使用，从 而便于对较高的位置进行喷药，同时能对多个方位进行针对性的喷洒，使用局限性较低，除 杂草的效果较好，同时通过引虫灯，便于在光线较暗时吸引附近的蚊虫，通过防护罩，便于 对引虫灯进行防护，通过除虫药箱、多个除虫喷头和第三水泵的配合，便于对引虫灯引来的 蚊虫进行针对性的喷洒，除蚊虫的效果较好，通过收集箱，便于收集喷死的蚊虫和多个除虫 喷头喷洒下来的药液，提高实用性。 附图说明 图1为本发明炸开的立体结构示意图； 图2为本发明图1中A处的局部放大结构示意图； 图3为本发明整体的立体结构示意图； 图4为本发明内部的平面结构示意图。 图中：1、药剂箱；2、固定喷管；3、第一水泵；4、第一喷头；5、底板；6、带锁滚轮；7、车 把；8、收纳箱；9、收纳软管；10、盖板；11、第二水泵；12、移动喷管；13、第二喷头；14、引虫灯； 15、收集箱；16、防护罩；17、除虫药箱；18、除虫喷头；19、第三水泵；20、限位板；21、定位板； 22、防滑纹；23、透明隔板；24、固定销；25、固定槽；26、放置框；27、过滤网板；28、提环。
