一种高抗扭滑轨和服务器总成


技术摘要:

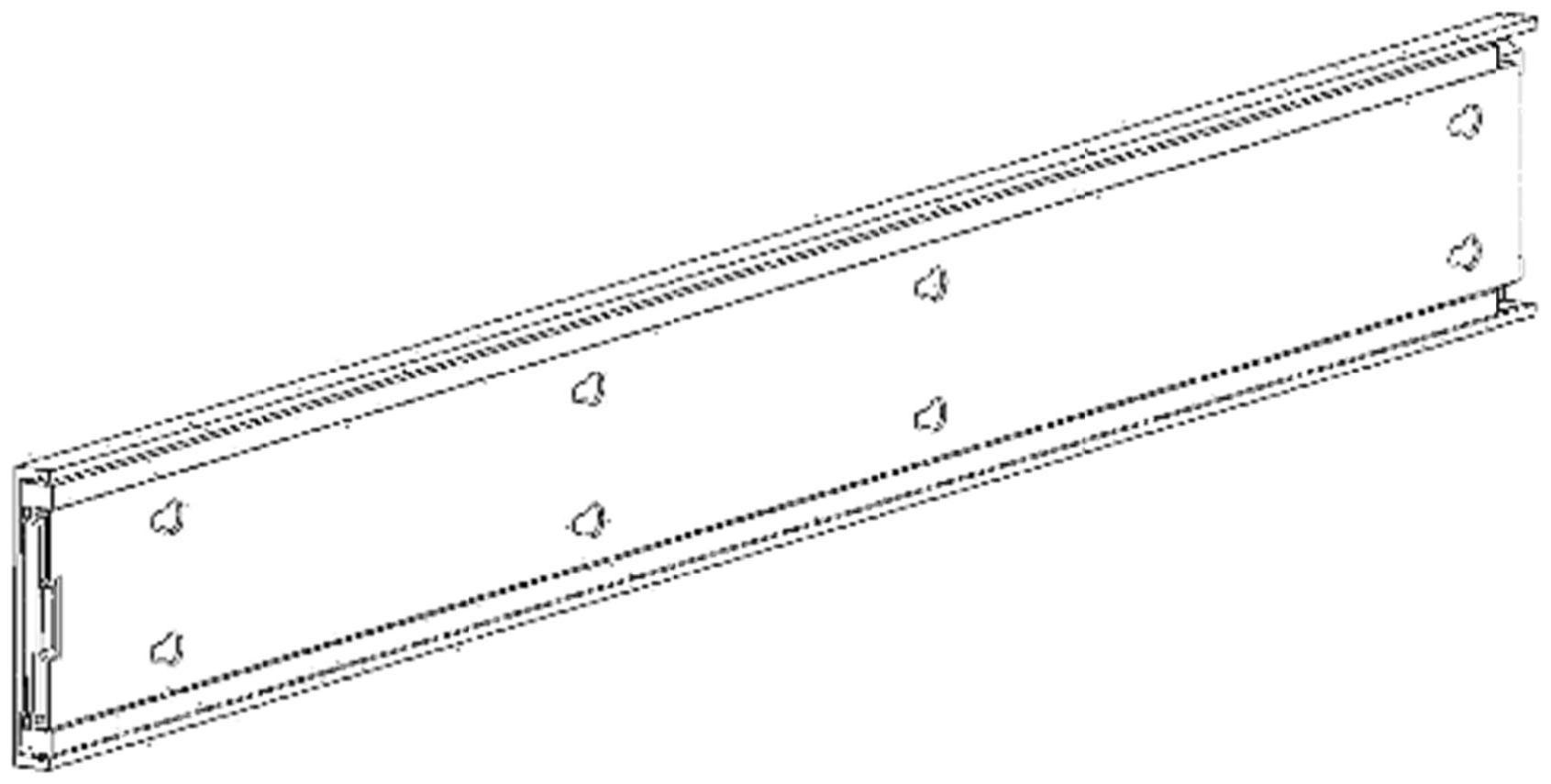

本发明公开了一种高抗扭滑轨和服务器总成,包括:在外侧固定到第一设备的外轨,外轨的内侧设置有中轨沟槽和外止挡架桥;在内侧固定到第二设备的内轨,内轨的外侧设置有内止挡架桥;连接外轨和内轨并承担第二设备重量的中轨,中轨具有O型闭合断面结构、滚珠架构和中轨凸  全部
背景技术:
数据中心的服务器为了满足容量需求,会选择拉高系统的硬盘数量,常采取最多 盘位与最易维护的方案来满足客户要求。硬盘摆放空间需求极大化的同时,往往伴随着系 统空间紧张与强度走弱的设计冲击,当系统盘数不多,外观上不容易被观察出来,但盘数 (载重)一拉高,系统重量效应达到的下沉问题,就容易被识别出来,形成客户反馈的质量问 题。 现有技术采用三节滚轴式全抽型滑轨,在滑轨全抽状态中,一般常用在机箱两侧 采用侧边滑轨、底部加上滑轨支撑,以求达到均匀分担承载重量的效果,不过由于前段所提 的硬盘数量上增,必须牺牲系统空间的作用下,只能采用单侧滑轨支撑,即产生支撑系统的 力道不平均,单系统扭转与下沉的现象。 针对现有技术中单侧滑轨结构强度低、抗扭能力差、存储节点下沉的问题,目前尚 无有效的解决方案。
技术实现要素:
有鉴于此,本发明实施例的目的在于提出一种高抗扭滑轨和服务器总成,能够提 升滑轨的结构强度和抗扭能力,降低存储节点的下沉。 基于上述目的,本发明实施例的第一方面提供了一种高抗扭滑轨,包括: 在外侧固定到第一设备的外轨,外轨的内侧设置有中轨沟槽和外止挡架桥; 在内侧固定到第二设备的内轨,内轨的外侧设置有内止挡架桥; 连接外轨和内轨并承担第二设备重量的中轨,中轨具有O型闭合断面结构、滚珠架 构和中轨凸点, 其中,内轨在滚珠架构内贴合中轨的内侧在内止挡架桥的限制范围内运动,外轨 在中轨沟槽和中轨凸点的配合下贴合中轨的外侧在外止挡架桥的限制范围内运动。 在一些实施方式中,中轨由O型闭合断面结构和滚珠架构一体成型,并且中轨凸点 在一体成型后附接在滚珠架构的外侧。 在一些实施方式中,中轨包括独立的O型闭合断面结构和滚珠架构,O型闭合断面 结构独立成形,O型闭合断面结构和滚珠架构之间通过铆钉或焊接方式连接,并且中轨凸点 在附接在滚珠架构的外侧。 在一些实施方式中,中轨包括独立的O型闭合断面结构和滚珠架构,O型闭合断面 结构基于由胚料滚扎制造的两个U型开口断面通过铆钉或焊接方式定型,O型闭合断面结构 和滚珠架构之间通过铆钉或焊接方式连接,并且中轨凸点在附接在滚珠架构的外侧。 在一些实施方式中,O型闭合断面结构在第二设备运动远离第一设备的位置上为 第二设备提供最小的扭转角和相对下沉量。 4 CN 111615285 A 说 明 书 2/5 页 本发明实施例的第二方面提供了一种服务器总成,包括: 高密度存储服务器; 存储节点; 在外侧固定到高密度存储服务器的外轨,外轨的内侧设置有中轨沟槽和外止挡架 桥; 在内侧固定到存储节点的内轨,内轨的外侧设置有内止挡架桥; 连接外轨和内轨并承担存储节点重量的中轨,中轨具有O型闭合断面结构、滚珠架 构和中轨凸点, 其中,内轨在滚珠架构内贴合中轨的内侧在内止挡架桥的限制范围内运动,外轨 在中轨沟槽和中轨凸点的配合下贴合中轨的外侧在外止挡架桥的限制范围内运动。 在一些实施方式中,中轨由O型闭合断面结构和滚珠架构一体成型,并且中轨凸点 在一体成型后附接在滚珠架构的外侧。 在一些实施方式中,中轨包括独立的O型闭合断面结构和滚珠架构,O型闭合断面 结构独立成形,O型闭合断面结构和滚珠架构之间通过铆钉或焊接方式连接,并且中轨凸点 在附接在滚珠架构的外侧。 在一些实施方式中,中轨包括独立的O型闭合断面结构和滚珠架构,O型闭合断面 结构基于由胚料滚扎制造的两个U型开口断面通过铆钉或焊接方式定型,O型闭合断面结构 和滚珠架构之间通过铆钉或焊接方式连接,并且中轨凸点在附接在滚珠架构的外侧。 在一些实施方式中,O型闭合断面结构在存储节点运动远离高密度存储服务器的 位置上为存储节点提供最小的扭转角和相对下沉量。 本发明具有以下有益技术效果:本发明实施例提供的高抗扭滑轨和服务器总成, 通过在外侧固定到第一设备的外轨,外轨的内侧设置有中轨沟槽和外止挡架桥;在内侧固 定到第二设备的内轨,内轨的外侧设置有内止挡架桥;连接外轨和内轨并承担第二设备重 量的中轨,中轨具有O型闭合断面结构、滚珠架构和中轨凸点,内轨在滚珠架构内贴合中轨 的内侧在内止挡架桥的限制范围内运动,外轨在中轨沟槽和中轨凸点的配合下贴合中轨的 外侧在外止挡架桥的限制范围内运动的技术方案,能够提升滑轨的结构强度和抗扭能力, 降低存储节点的下沉。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案,下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本 发明的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以 根据这些附图获得其他的附图。 图1为本发明提供的高抗扭滑轨的闭合状态示意图; 图2为本发明提供的高抗扭滑轨的展开状态示意图; 图3为本发明提供的高抗扭滑轨的中轨第一实施例的截面示意图; 图4为本发明提供的高抗扭滑轨的中轨第二实施例的截面示意图; 图5为本发明提供的高抗扭滑轨的中轨第三实施例的截面示意图。 5 CN 111615285 A 说 明 书 3/5 页
