技术摘要：
本发明公开了一种用于非常规电压等级电潜泵的补偿装置及方法，所述补偿装置包括转换开关、调压装置和无功补偿装置；转换开关的一端与所述电潜泵的引入电源连接，所述转换开关的另一端与所述调压装置的一次侧连接，所述调压装置的二次侧分别通过开关控制器件与所述无功  全部
背景技术：
目前，采油区各个采油井因油井参数的不同，例如，井深的不同，所需要采油电潜 泵电压等级也不同，采油电潜泵机组均是由独立的特殊专用变压器供电。由于电压等级的 限制，大多为1000v至3000v左右的非常规电压，实际的电容规格，又没有与之非常规电压等 级相配套的无功补偿电容，即使进行无功补偿，则需要进行电容定制，而采油井数量众多， 所带来的成本巨大，实现起来非常困难和不现实；因此，现有采油电潜泵均未进行无功补 偿，因无功补偿不足降低了设备的功率因数，既增加了电费支出还会受到电力部门的电费 罚款。
技术实现要素：

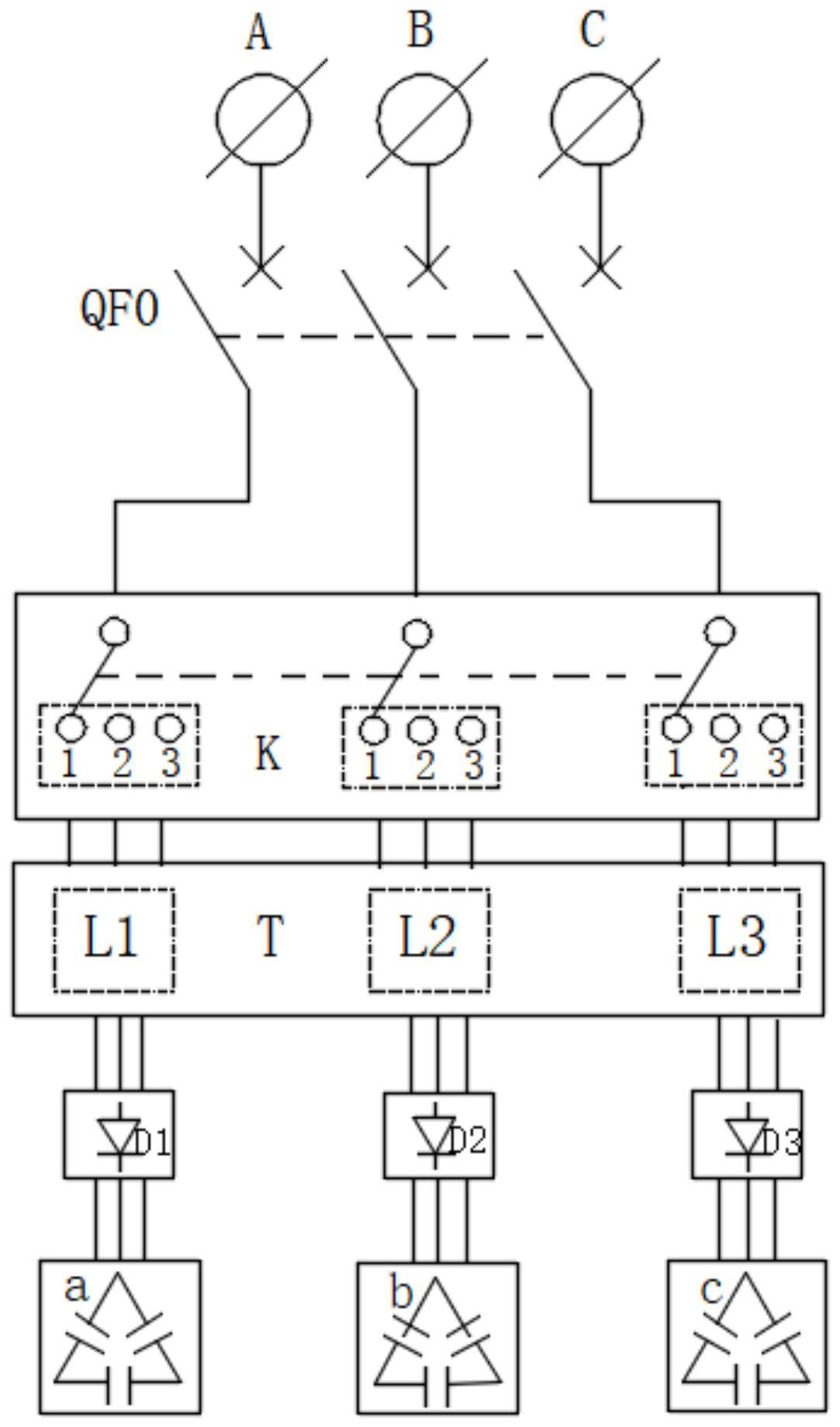

本发明实施例的目的是提供一种用于非常规电压等级电潜泵的补偿装置及方法， 以解决现有技术中采油电潜泵实现无功补偿困难的问题。 第一方面：本发明实施例提供了一种用于非常规电压等级电潜泵的补偿装置，所 述补偿装置包括转换开关、调压装置和无功补偿装置；其中，所述调压装置包括多个线圈匝 数不同，具有多个一次侧接线端子和二次侧接线端子的调压单元； 所述转换开关的一端与所述电潜泵的引入电源连接，所述转换开关的另一端与所 述调压装置的一次侧连接，所述调压装置的二次侧分别通过开关控制器件与所述无功补偿 装置连接，所述调压装置的一次侧还并联在外部用于提供电潜泵电源的变压器与连接所述 电潜泵的电潜泵回路中。 作为本发明的一个优选的技术方案，所述转换开关包括多个转换单元，各转换单 元均包括一个静触点和多个动触点，所述静触点对应连接于所述引入电源的相线，所述动 触点对应连接于所述调压单元中的一次侧接线端子。 作为本发明的一个优选的技术方案，所述开关控制器件采用IGBT器件。 作为本发明的一个优选的技术方案，所述无功补偿装置的数量为多个，各无功补 偿装置中的补偿电容以三角形的方式进行连接。 作为本发明的一个优选的技术方案，所述调压装置的二次侧还串接有用于滤波的 电感线圈。 第二方面：本发明实施例提供了一种用于非常规电压等级电潜泵的补偿方法，应 用于第一方面所述的一种用于非常规电压等级电潜泵的补偿装置以及一种控制装置和传 感器，所述方法包括： 将调压装置的一次侧并联在用于提供电潜泵电源的变压器与连接所述电潜泵的 电潜泵回路中； 3 CN 111614302 A 说　明　书 2/4 页 将调压装置的二次侧分别通过开关控制器件与无功补偿装置连接； 由传感器获取所述电潜泵回路的电压等级； 通过所述控制装置根据所述电压等级调整转换开关中动触点连接的一次侧接线 端子的位置； 再通过所述控制装置触发所述开关控制器件，以投入无功补偿装置。 作为本发明的一个优选的技术方案，所述方法还包括： 利用所述传感器获取采油电潜泵运行时的功率因数，所述控制装置再根据所述功 率因数控制所述开关控制器件导通的个数，以实现动态的对所述无功补偿装置投入数量的 控制。 采用上述技术方案，具有以下优点：本发明提出的一种用于非常规电压等级电潜 泵的补偿装置及方法，通过设有的转换开关和调压装置，将不同等级的非常规电压调节成 同一等级的常规电压后，再投入无功补偿装置，这样就可以对电压等级在调压装置一次侧 电压等级范围的电潜泵进行无功补偿，解决了采油电潜泵无功补偿困难的问题，提高电潜 泵的功率因数，减少了电费支出，同时避免因功率因数低造成的电费罚款；同时实现具有多 电压等级均可兼容的特性,能使补偿装置标准化，减少相应的设备投资。 附图说明 图1为本发明实施例提供的一种用于非常规电压等级电潜泵的补偿装置的结构示 意图； 图2为本发明实施例提供的一种用于非常规电压等级电潜泵的补偿装置的原理框 图； 图3为本发明实施例提供的一种用于非常规电压等级电潜泵的补偿方法的流程 图。
