技术摘要：
一种纺织布料的染色及其熨烫成匹装置，包括装置箱体，所述装置箱体内固定安装有液压缸，所述装置箱体内设置有两组前后对称的染色液压腔，所述染色液压腔与所述液压缸之间设置有染色输油管道，所述装置箱体内设置有熨烫腔与工作腔；本装置设置有清洁装置可自动对纺织布  全部
背景技术：
众所周知，纺织面料在生产过程中会产生大量的灰尘与颗粒附着在纺织面料上， 因此在给纺织面料染色之前需要清除附着在表面的灰尘与颗粒，但人工清理纺织面料既浪 费人力又清理不干净，还容易对员工的健康造成影响，而纺织面料染色之后需要干燥，有的 还需要对其进行熨烫加工，从而使其平整除皱，而现有的纺织面料大部分由人工操作熨烫， 工作量大，在长时间熨烫高温工作的环境易对操作的工人身体带来负面的影响。
技术实现要素：

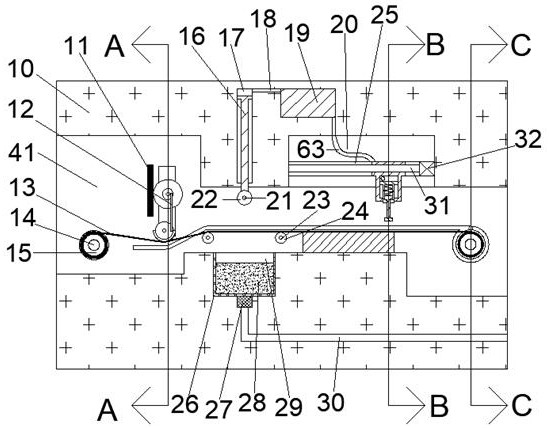

针对上述技术的不足，本发明提出了一种纺织布料的染色及其熨烫成匹装置，能 够克服上述缺陷。 一种纺织布料的染色及其熨烫成匹装置，包括装置箱体，所述装置箱体内固定安 装有液压缸，所述装置箱体内设置有两组前后对称的染色液压腔，所述染色液压腔与所述 液压缸之间设置有染色输油管道，所述装置箱体内设置有熨烫腔与工作腔，所述染色液压 腔内滑动设置有染色液压推杆且所述染色液压推杆向下延伸进所述工作腔，所述染色液压 推杆下端之间转动设置有染色转轴，所述染色转轴上固定安装有染色滚筒，所述工作腔的 前后端壁内设置有前后对称的清洁滑腔，所述清洁滑腔内设置有用于对纺织布料清洁的清 洁装置，所述熨烫腔内设置有用于将染色的布料后熨烫干的熨烫装置，所述工作腔内还设 置有用于牵引布料运动的牵引装置，所述工作腔内底壁设置有染色腔，所述染色腔内设置 有滤网与染色液，所述装置箱体内设置有放液管，所述放液管与所述染色腔之间设置有放 液阀门，所述工作腔前后端端壁之间转动设置有两组染色过渡转轴，所述染色过渡转轴上 固定安装有染色过渡滚筒。 优选地，所述清洁装置包括滑动设置在所述清洁滑腔内的前后对称的两组清洁滑 块，所述清洁滑块之间转动设置有第一清洁转轴，所述第一清洁转轴上固定安装有清洁滚 筒，所述清洁滚筒上固定安装有清洁刷，所述清洁滑块向中心端面转动设置有第二清洁转 轴，所述第二清洁转轴上自外而内依次固定安装有清洁齿轮与清洁转盘，所述清洁转盘与 所述清洁滚筒之间铰接设置有铰接杆，所述工作腔的前后端壁上还固定安装有前后对称的 两组清洁齿条且所述清洁齿条与所述清洁齿轮啮合，通过所述清洁装置实现了对纺织布料 的清洁。 优选地，所述熨烫装置包括设置在所述熨烫腔前后端壁内的熨烫滑槽，所述熨烫 滑槽内滑动设置有熨烫滑块，所述熨烫滑块内设置有熨烫液压腔，所述熨烫液压腔内滑动 设置有熨烫液压推块且所述熨烫液压推块向下延伸出所述熨烫液压腔，所述熨烫液压腔与 所述液压缸之间设置有熨烫输油管道，所述熨烫液压推块内设置有缓冲腔且所述缓冲腔内 4 CN 111549478 A 说　明　书 2/4 页 滑动设置有缓冲压块，所述缓冲压块向下延伸进所述工作腔，所述缓冲压块下端面固定安 装有熨烫块，所述缓冲压块与所述缓冲腔内顶壁之间设置有多组熨烫推力弹簧，所述工作 腔内底壁固定安装有熨烫底座，所述熨烫腔右端壁上固定安装有熨烫电机，所述熨烫电机 转动设置有熨烫转轴且所述熨烫转轴与所述熨烫滑块螺纹连接，通过熨烫装置实现了将染 色后的布料熨烫干的功能。 优选地，所述牵引装置包括转动设置在所述工作腔前后端面的四组前后对称且左 右对称的牵引转轴，所述工作腔后端壁上固定安装有牵引电机且所述牵引电机与右后方的 所述牵引转轴动力连接，所述牵引转轴上固定安装有牵引轮，所述牵引轮向中心端面上固 定安装有滚筒安装轮，所述工作腔前后端壁内设置有牵引滑槽，所述牵引滑槽内滑动设置 有前后对称的两组牵引滑块，所述牵引滑块向中心端面上固定安装有牵引布料夹具，所述 牵引滑块与右边的所述牵引轮之间缠绕有牵引绳，所述滚筒安装轮内设置有安装腔与固定 腔，所述固定腔内滑动设置有固定滑块，所述固定滑块上转动设置有固定转轴且所述固定 转轴延伸出所述滚筒安装轮，所述滚筒安装轮与是固定转轴螺纹连接，所述固定转轴左端 面固定安装有固定转轴转杆，所述安装腔内滑动设置有用于缠绕布匹的滚筒，通过所述牵 引装置实现了牵引布料运动的功能。 优选地，所述滚筒包括滑动设置在所述安装腔内的安装块，所述安装块之间固定 安装有滚筒内轴，所述滚筒内轴上固定安装有布料滚筒筒体，左右的所述布料滚筒筒体之 间缠绕有纺织布料。 本发明的有益效果是：本装置设置有清洁装置可自动对纺织布料进行清洁，且清 洁时可根据对布料的压力来自动调整清洁装置的上下位置，从而使布料在清洁时受力均 匀，保证清洁质量的同时不会因压力过大而对布料产生破坏，本装置还设置有熨烫装置可 对染好的布料熨烫干，使其平整方便成匹，且装置内设置有牵引装置方便布料滚筒的更换 以及运输，提高效率，减少对员工健康的威胁。 附图说明 为了更清楚地说明发明实施例或现有技术中的技术方案，下面将对实施例或现有 技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是发明 的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 这些附图获得其他的附图。 图1为本发明的一种纺织布料的染色及其熨烫成匹装置结构示意图； 图2为本发明图1中A-A的结构示意图； 图3为本发明图1中B-B的结构示意图； 图4为本发明图1中C-C的结构示意图； 图5为本发明图4中D-D的结构示意图。
