技术摘要：
本发明公开了一种用于植入式心脏电子装置的囊袋止血加压带，包括位于胸前的固定带前部，位于背后且与固定带前部在肩部处连接的固定带后部，以及设置在固定带前部上的加压止血组件；本发明的加压止血组件设置了两重加压止血，分别为由蓄冷冰晶凝胶组成的介质填料袋，通  全部
背景技术：
植入式心脏电子装置(CIED)包括起搏器、CRT、ICD，术后囊袋血肿常见，通常术后 患者需平卧12-24小时盐袋压迫止血手术囊袋，但对于凝血功能异常或长期服抗血小板/抗 凝药物患者在术后会出现囊袋血肿，如处理不当会导致伤口破裂、继发感染甚至全身感染 危及生命，临床上需要术后24小时继续压迫囊袋止血装置，以便于病人不需继续卧床，避免 患者长期卧床出现如下肢静脉栓塞、坠积性肺炎等相关并发症。 目前临床上大多利用弹性绷带的弹性并加入沙袋或者盐袋进行施压和固定的绷 带式装置，也有采用利用弹性绷带进行固定，再利用其它装置进行施压的半绷带式装置，虽 然绷带压迫也具体较好止血效果，但是沙袋和盐袋也存在不易固定，稳定性差的不足，并且 所有传统方法都是利用外部加压进行止血，止血效果有限且不利于伤口消肿镇痛，因此术 后预后理想度也不高，对病人造成的心理压力也较大。
技术实现要素：

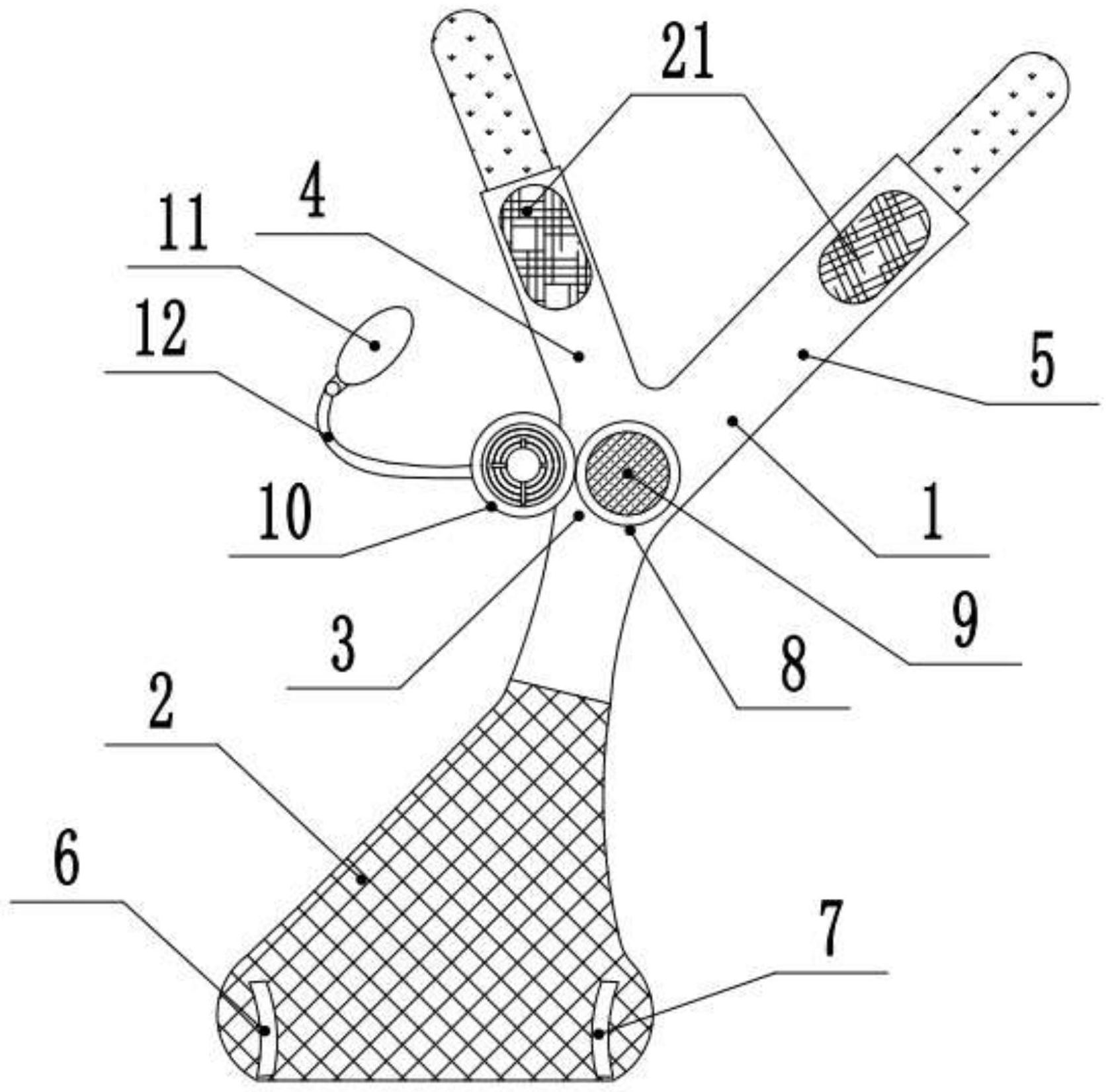

针对以上存在的技术问题，本发明提供一种压迫止血效果好、利于术后预后、穿戴 方便舒适的用于植入式心脏电子装置的囊袋止血加压带。 本发明的技术方案为：一种用于植入式心脏电子装置的囊袋止血加压带，包括位 于胸前的固定带前部，位于背后且与固定带前部在肩部处连接的固定带后部，以及设置在 固定带前部上的加压止血组件； 固定带前部包括第一调节绷带和第二调节绷带，第一调节绷带在腰部一侧穿过设 置在固定带后部一端的第一环扣实现可拆卸连接，第二调节绷带在腰部另一侧穿过固定在 设置在固定带后部另一端的第二环扣实现可拆卸连接； 加压止血组件包括位于上肢交界区的环形囊袋，环形囊袋内放置有可更换的介质 填料袋，用于增重加压实现止血，环形囊袋的上方可拆卸连接有充气囊，充气囊与手动充气 球囊通过充气管连接，用于充气加压固定介质填料袋并进一步加压实现止血。 进一步地，介质填料袋为凝胶袋、盐袋或沙袋。 更进一步地，凝胶袋是在乳胶套中填充蓄冷相变凝胶制成，蓄冷相变凝胶按照重 量组份计包括：20-50份淀粉丙烯酸接枝共聚物、1-3份粒径为20-50nm之间碳包铁纳米粒 子、300-600份质量百分比浓度为9-11％的碳酸钠溶液。 更进一步地，蓄冷冰晶凝胶的制备方法包括以下步骤： S1：按照上述比例取淀粉丙烯酸接枝共聚物放入恒温水浴锅中，水浴升温至85-95 ℃，机械搅拌至淀粉丙烯酸接枝共聚物完全软化，分3-5次加入碳包铁纳米粒子，按照800- 1200r/min速率同方向搅拌60-90min，至碳包铁纳米粒子均匀分散在淀粉丙烯酸接枝共聚 4 CN 111588436 A 说　明　书 2/5 页 物中，停止加热，自然冷却凝固，得到块状淀粉丙烯酸接枝共聚物-碳包铁；采用将淀粉丙烯 酸接枝共聚物加热软化再与碳包铁纳米粒子进行混合，将碳包铁纳米粒子包裹在淀粉丙烯 酸接枝共聚物中，使得铁纳米粒子分散更加均匀提高温度的传导效率。 S2：将块状淀粉丙烯酸接枝共聚物-碳包铁用粉碎机粉碎之后用60目筛网过滤，得 到粉末状状淀粉丙烯酸接枝共聚物-碳包铁，加入碳酸钠溶液与粉末状状淀粉丙烯酸接枝 共聚物-碳包铁混合搅拌，得到凝胶混合物； S3：将凝胶混合物倒入模具成型并放入低温冷冻室中，以2℃/min逐渐降温至-5 ℃，保温2-4h，即得蓄冷相变凝胶，在模具外周附加超声波振荡器，在降温过程中对凝胶混 合物施加20-30W超声振动，用于细化晶粒降低过冷度，进而缩短冷冻时间以及节能的效果。 蓄冷相变凝胶由淀粉丙烯酸接枝共聚物制备的凝胶具有反复冻融重复使用的优点，并且冷 冻后仍然可保持柔软的凝胶态与人体贴合度高，施压均匀。蓄冷相变凝胶的冻结温度在-5 ℃，工作温度在1-5℃，工作时长为1-3h，蓄冷相变凝胶的工作温度如果低于1-5℃易对人体 组织进行冻伤损害，而高于1-5℃则温度在工作时间内增幅较大对伤口冰敷止血效果下降， 该工作时长的意思为能够维持在工作温度范围内的时间，如果超出工作时间则蓄冷效果会 大大降低逐渐与周围环境温度等同，因此，加入碳包铁纳米粒子作为辅助吸热散热点，用于 对蓄冷冰晶凝胶的蓄冷时长进行合理调控。当工作时间低于1h时对伤口冰敷时间短造成止 血效果不佳，而当工作时间高于3h时则会因为长时间低温造成组织充血，反而不利于伤口 恢复。当蓄冷相变凝胶的工作时长超过后则会因为热传导逐渐与外界温度以及体温平衡， 由冷敷加压转为常温加压，术后止血效果相较于单纯的常温加压更加优良。 更进一步地，充气囊与环形囊袋之间通过气密闭尾拉链连接。使用方便且密封性 好，通过可拆卸结构便于介质填料袋的更换，也可选择魔术贴粘接、卡扣连接或拉链连接任 意一种。 更进一步地，充气囊包括柔性外套，柔性外套的内部由互相连通的同心环状气囊 构成，同心环状气囊的中心设有进气口，进气口与手动充气球囊通过充气管相连，充气管上 设有泄气阀。通过同心环状气囊进行充气加压，施加的压力更加均衡，并且同心环状气囊与 介质填料袋的接触面积大，也能更好的对介质填料袋进行固定，防止其因活动对伤口造成 二次伤害。 更进一步地，环形囊袋内部设有环形腔道，环形囊袋的外侧设有贯穿环形腔道的 透气阀，透气阀内设有抑菌过滤网。通过透气阀能够起到对凝胶袋吸收的热量以及产生的 湿气进行及时散发，提高凝胶袋的保冷时长，并且采用抑菌过滤网能够进一步防止细菌滋 生。环形囊袋的底部设有3-5mm厚的棉纱垫片，可用于增加透气性并且缓冲蓄冷相变凝胶的 低温对人体的冲击。 更进一步地，环形腔道内填充有由聚氨酯纤维、涤纶中空纤维、竹炭纤维按照质量 比为3:2:1填充的填充物。其中聚氨酯纤维具有保温作用，涤纶中空纤维具有吸湿作用，竹 炭纤维则具有良好的保温透气性，在对凝胶袋进行保冷的同时还能够增加透气性能，提高 使用舒适度。 更进一步地，固定带前部采用弹性绷带布料，第一调节绷带和第二调节绷带上设 有魔术粘贴扣，固定带后部采用网状透气布料。 本发明的有益效果为：本发明的囊袋止血加压带为一片式穿戴结构，具有穿戴方 5 CN 111588436 A 说　明　书 3/5 页 便且固定性好的优点，不会因为患者移动而发生移位造成伤口出血。此外，本发明的加压止 血组件设置了两重加压止血，分别为由蓄冷冰晶凝胶组成的介质填料袋，通过自重对伤口 加压的同时还利用自身蓄冷的特性对伤口进行冰敷，收缩毛细血管并达到镇痛消肿的效 果，同时还在介质填料袋的上方增加了充气囊，在达到对介质填料袋进行固定的同时还进 一步对伤口增加了可调节的外加压力。总之，本发明的囊袋止血加压带具有压迫止血效果 好、利于术后预后、穿戴方便舒适、换药方便等优点。 附图说明 图1是本发明的平铺示意图； 图2是本发明正面穿戴示意图； 图3是本发明背面穿戴示意图； 图4是本发明加压止血组件结构示意图； 图5是本发明同心环状气囊的平面示意图。 其中，1-固定带前部、2-固定带后部、3-加压止血组件、4-第一调节绷带、5-第二调 节绷带、6-第一环扣、7-第二环扣、8-环形囊袋、9-介质填料袋、10-充气囊、11-手动充气球 囊、12-充气管、13-柔性外套、14-同心环状气囊、15-进气口、16-泄气阀、17-环形腔道、18- 透气阀、19-填充物、20-气密闭尾拉链、21-魔术粘贴扣。
