技术摘要：
本发明提供一种基于电磁变换的太阳能热水器安装装置，涉及新能源技术领域。该基于电磁变换的太阳能热水器安装装置，包括安装座，所述安装座的内部滑动连接有滑块，所述滑块的右端固定连接有弹簧，所述滑块的左端固定安装有永磁体，所述安装座内部滑块的左侧固定安装有  全部
背景技术：
新能源，又称非常规能源，指传统能源之外的各种能源形式，一般为在新技术基础 上加以开发利用的可再生能源，如太阳能、地热能、风能、海洋能、生物质能和核聚变能等， 而太阳能热水器就是利用太阳光的热量加热水，来满足日常生活所需，是一种典型的对新 能源进行利用的生活用品。 而传统的太阳能热水器在安装后，表面的真空管会保持一定的倾斜角度，且在太 阳光照射的过程中，只会对真空管进行单面的照射，降低了加热的效率，且传统的太阳能热 水器一味追求加热效率，在到达一定的水温后，不会减缓太阳光的加热，使得热水器内部一 直保持高温，并持续加热，加快了对于热水器的损坏，同时也会加快内部储存水的蒸发，增 加了水的用量，对水资源造成浪费，且热水器一般安装在屋顶，在遭受大风时容易受到损 坏。 为解决上述问题，发明者提供了一种基于电磁变换的太阳能热水器安装装置，实 现了在水温逐渐升高的过程中，减缓对于水源的加热，提高了热水器的使用寿命，避免了水 源的持续蒸发，节约了水资源，在遭受风力时，能够降低整个热水器的重心，进而减缓了风 力对于热水器的损坏，能够提高真空管对于储水筒内水源的加热效率。
技术实现要素：

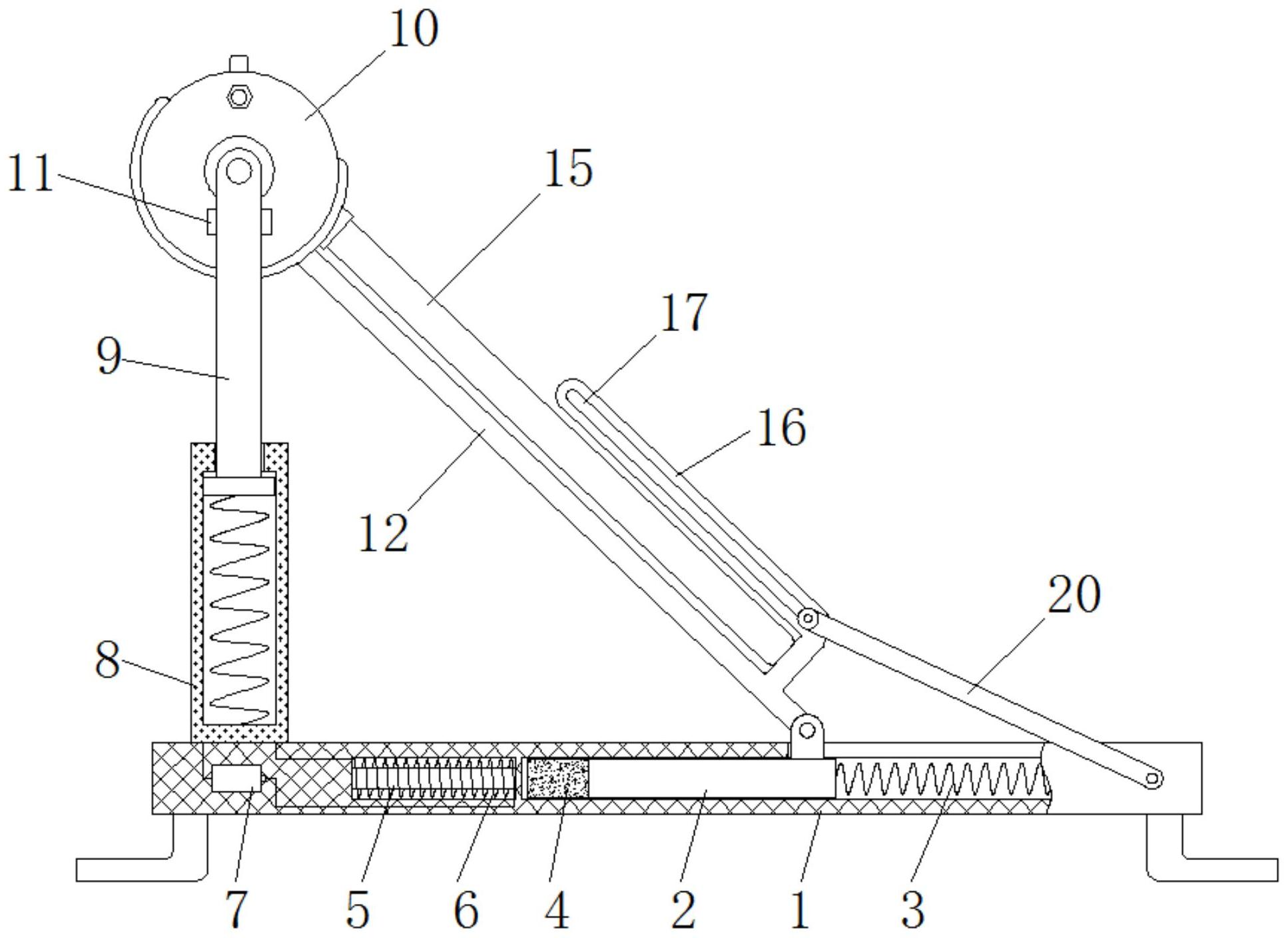

为实现以上目的，本发明通过以下技术方案予以实现：一种基于电磁变换的太阳 能热水器安装装置，包括安装座、滑块、弹簧、永磁体、铁芯、线圈、电源、套筒、伸缩杆、储水 筒、热敏电阻、支撑架、转轴、反光板、真空管、连接板、滑槽、横杆、遮挡布、传动杆。 其中： 所述安装座的内部滑动连接有滑块，所述滑块的右端固定连接有弹簧，所述滑块 的左端固定安装有永磁体，所述安装座内部滑块的左侧固定安装有铁芯，所述铁芯的外围 缠绕有线圈，所述安装座的内部固定安装有电源，所述安装座左侧的顶端固定安装有套筒， 所述套筒的顶部滑动连接有伸缩杆，所述伸缩杆之间转动连接有储水筒，所述储水筒的前 侧固定安装有热敏电阻，所述储水筒与滑块之间转动连接有支撑架，所述支撑架的内部通 过转轴转动连接有反光板，所述支撑架的顶部放置有真空管，所述支撑架顶部的前后两侧 固定安装有连接板，所述连接板的内部开设有滑槽，所述滑槽的内部滑动连接有横杆，所述 横杆的底端固定连接有遮挡布，所述横杆与安装座之间传动连接有传动杆。 优选的，所述永磁体位于靠近铁芯的一侧，且所述永磁体与铁芯外围线圈通电后 相领面的磁极为同名磁极，因此，当线圈中有电流通过时，能够推动永磁体进行移动。 优选的，所述电源的正极与线圈的一端电连接，另一端通过导线贯穿套筒和伸缩 3 CN 111595039 A 说　明　书 2/4 页 杆与热敏电阻相连接后，再与线圈的另一端电连接，因此，通过热敏电阻随温度阻值的变 化，能够使通入线圈中的电流发生变化。 优选的，所述储水筒位于两侧的伸缩杆之间，且所述伸缩杆与储水筒前后两侧的 中心转动连接，使得储水筒能够在伸缩杆的顶部之间进行转动。 优选的，所述支撑架的顶端与储水筒的外围固定安装，与滑块右侧的顶端转动连 接，因此，当滑块带动支撑架的底端向右移动时，能够使支撑架的左端向下移动。 优选的，所述转轴的外围转动连接有两块反光板，对称分布在转轴的左右两侧，且 所述转轴和反光板的组合共有五组，均匀分布在支撑架的内部，使得反光板能够将从真空 管缝隙间向下照射的光线反射至真空管的背面，而当反光板遭遇风吹时，能够进行折叠收 缩。 优选的，所述传动杆的数量共有两根，对称分布在横杆的前后两侧，且一端与横杆 转动连接，另一端与安装座右侧的前后两端转动连接，因此，在支撑架向下滑动的过程中， 能够将横杆向上推动。 本发明提供了一种基于电磁变换的太阳能热水器安装装置。具备以下有益效果： 1、该基于电磁变换的太阳能热水器安装装置，通过安装座内部安装有永磁体的滑 块与连接有热敏电阻的线圈的配合，在储水筒内水温逐渐升高时，能够增大线圈中的电流， 进而推动永磁体和滑块向右移动，来带动支撑架和真空管向下滑动，来降低真空管对于热 量的吸收，同时利用传动杆的作用，使横杆带动遮挡布向上延伸，来对真空管的底部进行遮 挡，减小真空管的作用长度，进而实现了在水温逐渐升高的过程中，减缓对于水源的加热， 提高了热水器的使用寿命，避免了水源的持续蒸发，节约了水资源。 2、该基于电磁变换的太阳能热水器安装装置，通过储水筒和支撑架在伸缩杆和滑 块之间的转动连接，在储水筒和支撑架遭遇风吹时，能够向下滑动，来较小风力的作用面 积，同时降低整个热水器的重心，进而减缓了风力对于热水器的损坏。 3、该基于电磁变换的太阳能热水器安装装置，通过支撑架内部转动连接的反光板 的设计，能够将从真空管间隙处照下的光线反射至真空管的背面，进而来提高真空管对于 储水筒内水源的加热效率。 附图说明 图1为本发明结构的剖视图； 图2为本发明加热完成后结构的剖视图； 图3为本发明热水器结构的俯视图； 图4为本发明支撑架结构的俯视图； 图5为本发明图4中A-A处结构的剖视图。 图中：1、安装座；2、滑块；3、弹簧；4、永磁体；5、铁芯；6、线圈；7、电源；8、套筒；9、伸 缩杆；10、储水筒；11、热敏电阻；12、支撑架；13、转轴；14、反光板；15、真空管；16、连接板； 17、滑槽；18、横杆；19、遮挡布；20、传动杆。
