技术摘要：
本发明公开了一种层间幕墙系统，它包括下横梁结构、上横梁结构和单元板块；该单元板块安装在下横梁结构和上横梁结构之间，该下横梁结构的起底横梁和与幕墙下横梁盖卡，该上横梁结构的顶部横梁和幕墙上横梁插配，该幕墙上横梁的端部与立柱连接，该幕墙下横梁的端部与立  全部
背景技术：
在现代建筑中，幕墙应用越来越广泛，但层间幕墙因其具有下列一些局限性，导致 在建筑中出现的次数越来越少： 1、通透性较差，目前层间幕墙技术因需要在层间安装码件，占用了较大空间，无法 做到高通透性，导致业主、建筑师越来越少选择； 2、安装复杂，耗费人工较多，现代建筑越来越向集成化、装配式发展，目前层间幕 墙技术需要现场操作依然较多，安装效率无法与单元幕墙相比； 3、现在层间幕墙一般都只能在室外或者室外安装，更换受条件所限较大。
技术实现要素：

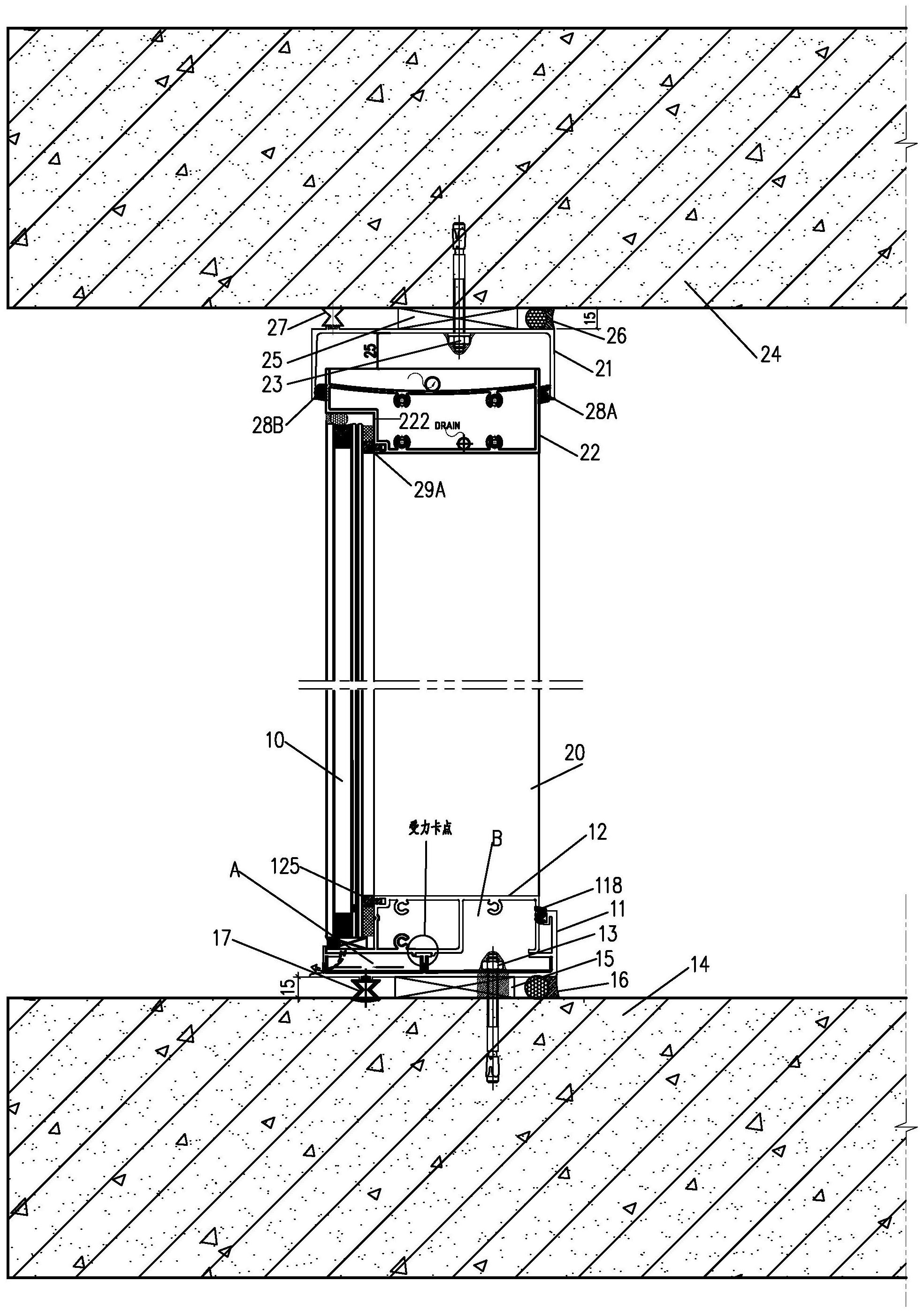

本发明的目的在于解决上述技术问题，提供一种高通透、易安装的层间幕墙系统。 为达成上述目的，本发明采用以下技术方案： 一种层间幕墙系统，它包括下横梁结构、上横梁结构和单元板块； 该下横梁结构包括起底横梁，该起底横梁通过膨胀螺栓固定在下混凝土结构上 方，该起底横梁与下混凝土结构之间设置下调平垫块，该起底横梁与该下混凝土结构之间 安装下内密封胶和下外密封胶条，下内密封胶和下外密封胶条位于下调平垫块的内、外侧； 该起底横梁包括底板，在该底板的内端设有下内挡板，在该底板的外端设有下外挡板，在该 下内挡板与该下外挡板之间的底板上设有支撑压板，在该下外挡板的上部内壁设有外横压 板、在该下内挡板的外壁设有内横压板，该支撑压板将该起底横梁分隔成两个槽，在内横压 板上方的下内挡板内壁设有内卡槽，该内卡槽中安装内密封条； 该上横梁结构包括顶部横梁，该顶部横梁通过膨胀螺栓固定在上混凝土结构下 方，该顶部横梁与上混凝土结构之间设置上调平垫块，该顶部横梁与该上混凝土结构之间 安装上内密封胶和上外密封胶条，上内密封胶和上外密封胶条位于上调平垫块的内、外侧， 该顶部横梁包括上顶板，在该顶板的内端和外端分别设置上内挡板和上外挡板； 该单元板块包括幕墙下横梁、幕墙上横梁、立柱和玻璃面板，该幕墙下横梁和该幕 墙上横梁的端部连接立柱，在该幕墙下横梁与该幕墙上横梁之间安装玻璃面板，该幕墙下 横梁盖卡在起底横梁上以使得两个槽成为两个腔，在该支撑压板的底部和外挡板的底部开 设下排水孔，以使得两个腔成为两个等压腔；该幕墙上横梁与所述顶部横梁插配。 优选地，所述幕墙下横梁包括顶板，在该顶板内端的下方连接内立板，该内立板的 下端压抵在所述起底横梁的内横压板的上方，所述内密封条抵顶在该内立板上，在靠近该 顶板的外端部的顶板底壁上设有外立板，该外立板包括上立段、水平段和下立段，该水平段 与该顶板外端部对正，该顶板外端部、该上立段和该水平段围成外卡槽，该外卡槽中安装外 密封条，该外密封条B抵顶在玻璃面板上，在该外立板与该内立板之间的顶板底壁连接立 4 CN 111593837 A 说　明　书 2/4 页 板，该外立板与该立板底部连接上横压板，该上横压板的外端部伸出该外立板并压抵在所 述起底横梁的外横压板的上方，该外立板与该立板之间的该上横压板压与该支撑压板卡 配，该外立板与该上横压板之间留有玻璃下端安装空间A，在幕墙下横梁的顶板和上横压板 上设有螺钉槽A，通过螺钉槽A与对正的立柱之间通过螺钉连接。 优选地，所述支撑压板呈T型，下端连接在底板上，与该支撑压板对应的所述上横 压板部位设有与该支撑压板的顶部匹配的卡槽。 优选地，所述幕墙上横梁包括上底板、上折弯外立板和上内立板，该上内立板连接 在该上底板的内端上方，在靠近该上底板外端的上方连接该上折弯外立板，该上折弯外立 板包括依次连接的下竖板、下横板、竖板、上横板和上竖板，该上底板的外端部、该下竖板、 和该下横板围成插槽，该上横板和该竖板形成玻璃面板上端的安装空间B，该上内立板与该 上折弯外立板的上端插入该顶部横梁的上内挡板和上外挡板之间，该上内挡板与该上内立 板之间安装上内密封胶条，该上外挡板与该上竖板之间安装上外密封胶条，在该上内立板 与该上竖板之间连接弧形兜水板，在该弧形兜水板与该上底板上分别安装螺钉槽B，通过该 螺钉槽B实现幕墙上横梁与立柱的连接，在幕墙上横梁的两端侧壁对应弧形兜水板和上底 板部位开设上排水孔。 优选地，所述起底横梁的两个腔中分别设有加强凹板。 所述起底横梁与下混凝土在现场通过膨胀螺栓固定安装，所述顶部横梁与上混凝 土在现场通过膨胀螺栓固定安装，所述幕墙上横梁，所述幕墙下横梁、所述立柱、所述玻璃 面板及其相应的胶条及密封胶为工厂安装完成后运到现场。 优选地，所述顶板与幕墙下横梁的距离为25mm。 本发明的有益效果：1、本发明将层间幕墙系统的通透性做到了最大化；2、本发明 集成化较高，极大的提高了现场安装效率，现场安装顶底横梁，单元板块在工厂组安装，安 装板块后仅需塞紧胶条即可，大量节约人工；3、本发明室内外都可拆卸，易于现场安装更换 的层间幕墙系统，极大的保证了工人的人身安全；4、本发明性能优异。 附图说明 为了更清楚地说明本发明的实施例，下面将结合附图对本实施例进行描述。 图1为本发明的结构示意图。 图2为本发明的单元板块的结构示意图。 图3为起底横梁和幕墙下横梁匹配的结构示意图。 图4为顶部横梁和幕墙上横梁匹配的结构示意图。
