技术摘要：
本发明公开了一种无机快速止血材料及其制备方法，所述的无机快速止血材料为海泡石纤维。本发明有如下益效果是：1、具有伤口快速止血，促进伤口愈合，吸收体液并维持伤口湿度的特点；2、吸液能力非常强，最高吸水能力可以达到本身质量的100％～120％；3、止血效果好，使  全部
背景技术：
: 快速出血在自然灾害、战争冲突、外科手术和偶发事故中经常遇到，如果不能及时 控制出血，容易危及伤者生命。目前报道的有沸石、氧化纤维素、壳聚糖、褐藻酸盐、胶原蛋 白和淀粉多糖等用于快速止血。这些材料各具优缺点，比如沸石容易导致组织坏死，明胶和 纤维素引起局部黏连。目前市场上的成熟产品有生物兼容性好、可降解的纤维素敷料，但是 其止血效果弱，并且不能抑制敷料内部的细菌增生。美国Medafor公司将可吸收止血微球利 用在止血，其开发的阿里斯泰止血粉是世界上首款植物源止血材料，但是这种产品价格昂 贵，依赖进口。中国专利CN102274541A公布了一种止血材料，包括以下原料：作为支撑基质 的纺织物或无纺织物、作为粘合剂的淀粉、作为柔软剂的甘油，以及无机颗粒，所述无机颗 粒为硅藻颗粒、玻璃粉、微硅粉、高岭土颗粒、硅酸盐颗粒、蒙脱石颗粒或沸石颗粒。中国专 利201610644176公布了一种可降解的几丁质纤维止血材料，再经官能团修饰提高了纤维的 抗菌、吸液性能。美国专利US20160213808A1公开了无机黏土可以作为止血材料，这些材料 甚至对具有凝血功能障碍的人群有效。说明黏土在止血领域具有重要的应用价值。然而上 述止血材料存在以下问题：止血材料的粘附量有限，粘附在基材上的颗粒易脱落，这些会导 致其止血能力的降低和后续处理的困难。 快速止血需要材料尽快吸收血液中的水分，进而引起血小板聚集凝固血液。而后 期的伤口愈合则需要伤口保持一定的湿度。而利用伤口渗出液促进细胞分化则是较好的途 径。能快速止血并能促进伤口愈合的材料需要具备以下特征：1.在出血初期能迅速吸收水 分；2.在伤口血液凝固后调节环境湿度，促进细胞生长和上皮化；3.材料无毒性；4.不会引 起伤口黏连；5.价格低廉。尽管市场上存在一些成熟的止血材料，但是其综合性能仍需提 高。因此开发价格低廉、能快速止血、促进组织愈合、生物相容性佳的快速止血材料显得极 为迫切。海泡石是一种用途广泛的黏土，具有很高的比表面积和通道结构，吸水性强，无毒 性，对环境友好，耐高温，因此在化工、环境和能源领域都有广泛的应用。海泡石的物理性质 正好符合快速止血材料的特征，首先它的孔道结构很小，能有效吸附水分子而血小板和其 它组分无法进入；其次，海泡石的保水能力较强，能调节创伤部位的湿度，有利于后期的伤 口愈合；而且，海泡石无毒性、耐高温的特点使得材料的保质期更长，容易再生。这种纯无机 的止血材料不污染环境。但是海泡石本身没有预防伤口感染的能力，需要与抗菌药物组合。 而银纳米颗粒作为一种无机广谱抗菌材料，可以显著提高海泡石止血材料的抗菌效果。海 泡石/银复合材料的制备一般采用还原剂还原的方法，涉及到材料的分离和纯化。 本发明通过一种环境友好的方法，在不使用还原剂的情况下，通过紫外辐射在海 泡石表面负载银纳米颗粒，通过纳米银的杀菌作用，在快速止血的基础上还能促进伤口愈 合。这种海泡石复合材料的制备方法和用途均未见报道。 3 CN 111603605 A 说　明　书 2/6 页
技术实现要素：

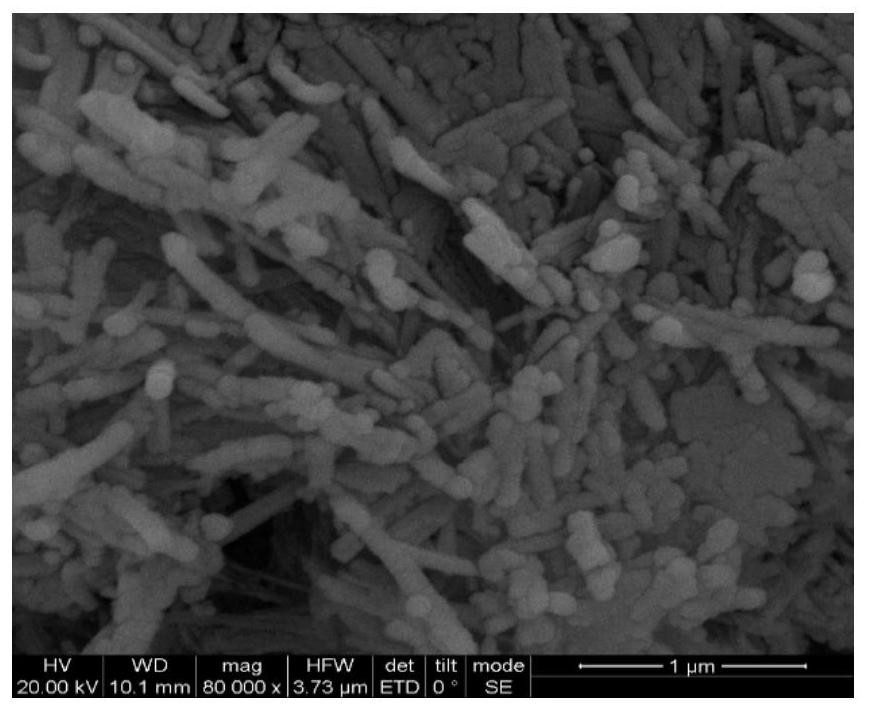

: 针对现有技术的不足，本发明的目的之一是提供一种无机快速止血材料及其制备 方法。 为了达到上述目的，本发明提供如下技术方案： 一种无机快速止血材料，所述的无机快速止血材料为海泡石纤维。 海泡石纤维的直径为5nm～100nm； 所述的无机快速止血材料中海泡石纤维为80％～99％，银的含量为1％～20％。 银为纳米颗粒，直径为1nm～50nm。 一种无机快速止血材料的制备方法，包括以下步骤： (a)取海泡石原材料与去离子水混合并研磨，研磨完之后再加入去离子水搅拌形 成悬浊液A，对悬浊液A进行离心处理，刮取上层沉淀物分散于去离子水中，形成悬浊液B； (b)在悬浊液B中加入酸溶液酸化至PH＝2～4，静置沉降，取沉降物继续分散在去 离子水中，重复酸化，取沉淀物分散于去离子水中，形成悬浊液C，在悬浊液C中加入碱溶液 至PH＝8～10，静置沉降，取沉降物继续分散在去离子水中，重复碱处理，取沉淀物分散于饱 和氯化钠溶液中，其中沉淀物与饱和氯化钠溶液的质量比为1:100～1:1000，静置，离心洗 涤，干燥，获得海泡石纤维。 将海泡石纤维超声分散在银盐溶液中，在快速搅拌的情况下用紫外灯辐照0.2～ 1h，取出暗灰色粉末洗涤干燥，在气体保护的环境中以5℃/min的升温速率升到400～600℃ 退火3～5个小时，银以纳米颗粒的形态附着在海泡石纤维上。 所述研磨过程中海泡石和去离子水的质量比为20:1～5:1。 所述纯海泡石粉末与银盐的质量比为5:2～63:1。 所述银盐为硝酸银，氟化银和高氯酸银中的一种或几种。 所述用于保护的气体为氩气或氮气中的一种或两种。 本发明与其他技术相比，有益效果是：1、本发明所述无机快速止血材料具有伤口 快速止血，促进伤口愈合，吸收体液并维持伤口湿度的特点，可以承受1200度的高温处理而 性能不发生显著变化，意味着该种止血材料不受常规止血材料保质期的限制，只要经过热 处理即可进行杀菌处理；2、本发明所述无机快速止血材料吸液能力非常强，最高吸水能力 可以达到本身质量的100％～120％；3、本发明所述无机快速止血材料止血效果好，通过无 机纤维的强吸水能力使得血小板局部浓度升高，促进纤维蛋白网络化，从而达到快速止血 的目的；4、本发明所述无机快速止血材料能调节创伤面湿度，该种止血材料保水能力强，吸 收伤口分泌液和水分后缓慢释放，保持创伤面湿度，有利于细胞增殖和上皮化，从而促进伤 口愈合，在海泡石纤维上附着银纳米颗粒具有杀菌、抗感染效果；5、本发明所述无机快速止 血材料孔隙率高，可以使得氧气通过，隔离细菌，有助于组织生长；6、本发明所述无机快速 止血材料环境友好，该种止血材料不含有机溶剂和粘结剂，以及其他有毒有害物质，使用后 不会污染环境；7、本发明所述无机快速止血材料加工性能好，亲水性使得该种止血材料容 易与壳聚糖、海藻酸盐等混合作为伤口辅料使用。 附图说明 图1为本发明所述止血材料的SEM图。 4 CN 111603605 A 说　明　书 3/6 页 图2为本发明所述止血材料的TEM图。 图3为本发明所述止血材料的XRD图。 图4为本发明所述止血材料的XPS图。 图5为本发明所述止血材料用于小鼠伤口愈合止血图。 图6为本发明所述止血材料剥离后的小鼠伤口愈合图。
