技术摘要：
本发明涉及水质处理净化技术领域，公开了一种水力分层辐射流多层悬浮沉淀装置及沉淀方法，沉淀装置包括：筒体，筒体内设有：进水管，多个倒立式伞状沉淀装置，固定在筒体内，将筒体内分隔为多层倒锥形沉淀空间，污浊水在多层锥形沉淀空间内沉淀污泥；多个辐射流布水装  全部
背景技术：
现有沉淀技术：常规的沉淀净化水构筑物设备采用的是平流沉淀池，辐射流沉淀 池或斜板沉淀池，平流沉淀池的占地面积大，沉淀时间长，辐射流沉淀池从中间进水向四周 扩，然后溢流收集水，沉淀效果差；斜板沉淀池，沉淀效果差，清理不方便，目前现有各类沉 淀装置普遍存在占地面积大，沉淀效果差，出水浊度偏高，对后续过滤装置运行的负荷过 大，使过滤装置反冲洗频率提高，浪费水资源。
技术实现要素：

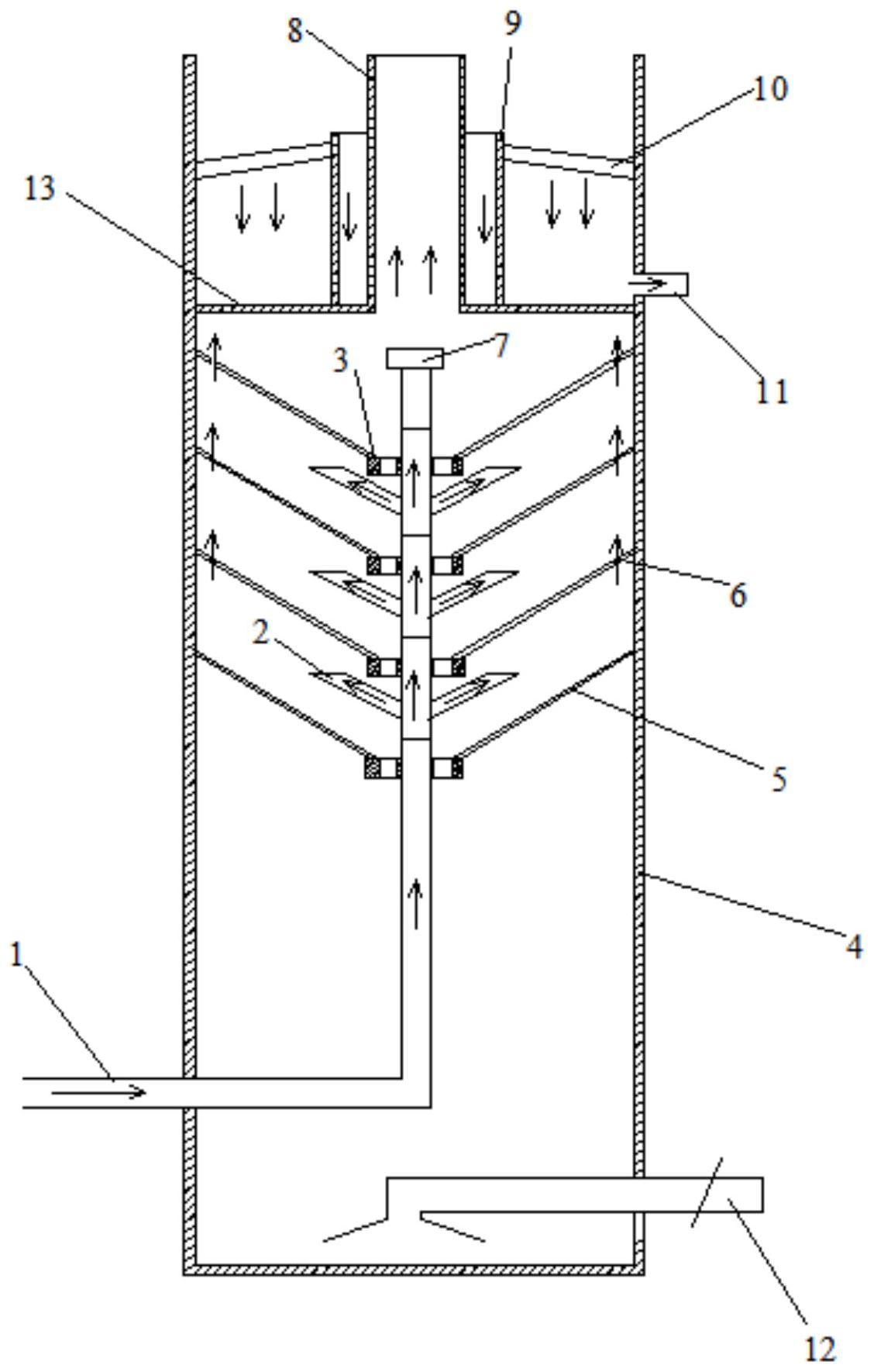

本发明提供一种水力分层辐射流多层悬浮沉淀装置及沉淀方法，占地面积小，沉 淀效果好，沉淀效率高。 本发明提供了一种水力分层辐射流多层悬浮沉淀装置，包括：筒体，筒体内设有： 进水管，进水管的一端伸入筒体内，并沿筒体向上延伸，用于给筒体内输送待处理 的污浊水； 多个倒立式伞状沉淀装置，固定在筒体内，将筒体内分隔为多层倒锥形沉淀空间， 污浊水在多层锥形沉淀空间内沉淀污泥； 多个辐射流布水装置，用于将污浊水辐射分布在多层倒锥形沉淀空间内，每层倒 锥形沉淀空间内设置一个辐射流布水装置，上下相邻两个辐射流布水装置依次连通，下部 的辐射流布水装置与进水管密封连通，上部的辐射流布水装置的顶部设有密封堵头； 多个集泥导向装置，每个倒立式伞状沉淀装置和对应的辐射流布水装置之间设置 一个集泥导向装置，用于对倒锥形沉淀空间内的污泥进行导向，使得污泥下沉到筒体内的 底部； 排水管，设置在筒体外壁的上部，位于上部倒立式伞状沉淀装置的上方，用于排出 污泥沉淀后的水； 排泥装置，位于筒体内的底部，连接排泥管，排泥管伸出筒体外，用于排出沉淀在 筒体内底部的污泥。 所述筒体内上部设有隔板，隔板位于密封堵头的上方，隔板的中部固定设有导流 管，导流管与筒体内隔板的下方相连通，隔板上位于导流管外还设有外套筒，外套筒的高度 低于导流管的高度，导流管与外套筒之间形成一级曝气区，外套筒与筒体的内壁之间形成 二级曝气区，排水管与二级曝气区相连通。 所述外套筒的顶部周向边缘与筒体的内壁之间固定设有多个水流切割曝气溶氧 装置，用于对经过一级曝气的水进行水流切割溶氧和二级曝气。 所述辐射流布水装置包括竖向管和多个分流水管，多个分流水管均匀布设在竖向 4 CN 111606442 A 说　明　书 2/6 页 管的周向，且内端分别与竖向管相连通，外端倾斜向上，竖向管的下部设有管接头，上下相 邻的两个竖向管之间通过管接头密封连接，位于筒体内下部的辐射流布水装置通过管接头 与进水管的上端密封连接，密封堵头设置在上部竖向管的上端。 所述集泥导向装置包括外环板、内环板和均匀固定设置在外环板和内环板之间的 多个连接杆，外环板、内环板和相邻两个连接杆之间形成污泥导向口，内环板固定套设在竖 向管上，内环板位于多个分流水管的上方，倒立式伞状沉淀装置的下端固定在外环板上。 所述倒立式伞状沉淀装置为上下两端均开口的倒锥形体，倒锥形体的上端开口密 封固定在筒体的内壁上，倒锥形体的下端开口密封固定在外环板上。 所述倒锥形体靠近上端开口的周向侧面上均匀布设有多个透水孔。 所述上下相邻两个倒锥形体之间的距离为5-30cm。 所述水流切割曝气溶氧装置包括凹面板，凹面板的一端固定在一级跌水曝气区的 溢水口边缘，凹面板的另一端固定在筒体周向的内侧面上，凹面板内沿长度方向设有多个 槽缝，凹面板呈由内向外倾斜设置。 一种水力分层辐射流多层悬浮沉淀装置的沉淀方法，包括以下步骤： S1、污浊的水通过进水管进入筒体内； S2、污浊的水从进水管流出进入辐射流布水装置内，从辐射流布水装置呈周向辐 射进入沉淀空间内，水的流速降低； S3、水在沉淀空间内沉淀污泥，污泥顺着倒立式伞状沉淀装置进入集泥导向装置； S4、污泥通过集泥导向装置后落入筒体内的底部； S5、沉淀污泥后的水顺着集泥导向装置向上溢流进入一级曝气区进行一级曝气； S6、经过一级曝气后的水进入二级曝气区进行二级曝气； S7、二级曝气后的水通过排水管排出； S8、沉淀在筒体底部的污泥通过排泥装置和排泥管排出筒体外。 与现有技术相比，本发明的有益效果在于： 本发明采用多个倒立式伞状沉淀装置能够成倍增加水中颗粒物沉降的沉淀面积， 占地面积小，提高了沉淀效果，增加沉淀水处理能力。 本发明通过多个辐射流布水装置采用辐射流布水方式，使进水周向扩散流动，降 低水流速度，使水中杂质不易被水流带走。 本发明通过多个辐射流布水装置、多层倒立式伞状沉淀装置和集泥导向装置相结 合能够根据原水中所含颗粒物的密度、大小各不相同，沉降速度各不相同，采用了垂直向上 分层流的方式，能有效的将颗粒物按密度大小，体积大小逐步分层沉淀。 本发明能替代常规沉淀澄清池的处理能力并扩大原水浊度范围，降低出水水质浊 度，与现有技术相比较，具有： 1.缩小现有沉淀构筑物的面积； 2.提高构筑物的沉淀效率； 3.减少沉淀构筑物的絮凝剂投加量； 4.可放宽对原水水质要求，扩大原水水质浊度范围。 5 CN 111606442 A 说　明　书 3/6 页 附图说明 图1为本发明提供的一种水力分层辐射流多层悬浮沉淀装置的纵截面的结构示意 图。 图2为本发明提供的集泥导向装置的俯视结构示意图。 图3为本发明提供的倒立式伞状沉淀装置的俯视结构示意图。 图4为本发明提供的水流切割曝气溶氧装置的俯视结构示意图。 图5为本发明提供的分层辐射流布水装置的纵截面结构示意图。 附图标记说明： 1-进水管，2-辐射流布水装置，2-1-竖向管，2-2-分流水管，2-3-管接头，  3-集泥 导向装置，3-1-内环板，3-2-外环板，3-3-连接杆，4-筒体，5-倒立式伞状沉淀装置，6-透水 孔，7-密封堵头，8-导流管，9-外套筒，10-水流切割曝气溶氧装置，10-1-凹面板，10-2-槽 缝，11-排水管，12-排泥装置，13-隔板。
