技术摘要：
本发明公开了一种植入装置及其组装方法，所述组装方法用于将电子器件封装体封装在外壳内，所述电子器件封装体至少包括线圈，所述外壳包括金属制成且具有缝隙的环形壳体和封闭所述环形壳体的盖体，所述组装方法包括以下步骤：S10、将所述电子器件封装体放入所述外壳内，  全部
背景技术：
理论上讲，从视网膜到脑部视觉皮层之间的视路上任意一处进行电刺激都可能引 发视觉。视觉假体按照电极阵列植入的部位一般可分为视网膜假体、视神经假体、脑皮层假 体，即通过电极刺激视网膜、视神经或大脑视觉皮层都可能实现视觉修复。然而，无论在哪 个位置进行视觉假体的植入，植入装置一方面要面临体内复杂的环境，长期承受腐蚀性体 液的侵蚀；另一方面，为满足安全使用的要求，还必须具有非常优异的生物相容性。 相关技术中，作为一种已上市的商品化视网膜假体，第二视觉公司ArgusⅡ的植入 装置包括线圈、电子封装体和柔性电极。柔性电极穿过巩膜进入眼球内，柔性电极的一端设 置有电子封装体，电子封装体连接线圈以与外部装置进行通讯，柔性电极的另一端设置向 视网膜细胞发送刺激脉冲的微电极。然而，该植入装置在眼球外周占用的空间较大，植入手 术过程繁琐，手术时间长。因此，研究人员正在不断寻求微型化器件的解决方案。然而器件 的微型化必然带来组装难度的增加，如何兼顾尺寸微型化及组装可行性，并能保证植入装 置对防腐蚀性、密封性及生物相容性的要求，是本领域面临的技术难题。
技术实现要素：

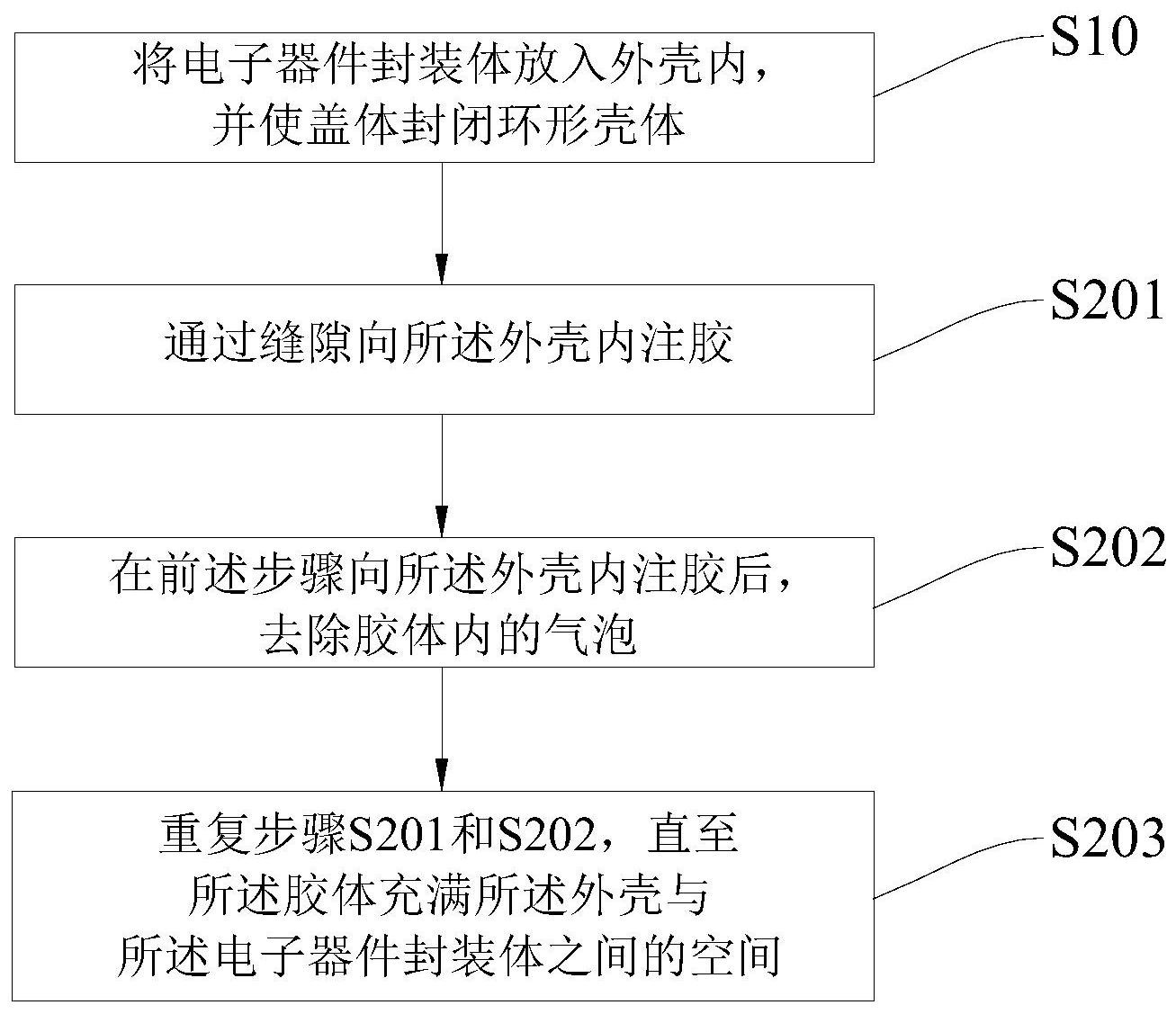

本发明旨在至少解决现有技术中存在的技术问题之一。为此，本发明的一个目的 在于提出一种植入装置的组装方法，能够有效保证植入装置的密封性和防腐蚀性，且组装 方法简单。 本发明的一个目的在于提出一种采用上述组装方法组装而成的植入装置。 根据本发明第一方面实施例的植入装置的组装方法，所述组装方法用于将电子器 件封装体封装在外壳内，所述电子器件封装体至少包括线圈，所述外壳包括金属制成且具 有缝隙的环形壳体和封闭所述环形壳体的盖体， 所述组装方法包括以下步骤： S10、将所述电子器件封装体放入所述外壳内，并使所述盖体封闭所述环形壳体； S20、通过所述缝隙向前述步骤装有所述电子器件封装体的所述外壳内注胶，直至 胶体充满所述外壳与所述电子器件封装体之间的空间。 根据本发明实施例的植入装置的组装方法，能够有效保证植入装置的密封性和防 腐蚀性，且组装方法简单。 根据本发明的一些实施例，所述步骤S20具体包括： S201、通过所述缝隙向所述外壳内注胶； S202、在前述步骤向所述外壳内注胶后，去除所述胶体内的气泡； S203、重复所述步骤S201和S202，直至所述胶体充满所述外壳与所述电子器件封 装体之间的空间。 4 CN 111588985 A 说　明　书 2/6 页 根据本发明的一些实施例，所述步骤S202中， 通过抽真空的方式去除所述胶体内的气泡。 根据本发明的一些实施例，所述步骤S202中，抽真空是在真空箱内实现的，抽真空 之前，所述真空箱内设有工装，所述工装用于支撑所述外壳并使得所述缝隙位于整个所述 外壳的顶部。 根据本发明的一些实施例，在所述步骤S20之后，还包括： S30、去除附着在所述外壳外表面上的胶体。 根据本发明的一些实施例，所述步骤S20之前，还包括： S11、调整装有所述电子器件封装体的所述外壳的方向，使所述缝隙位于整个所述 外壳的顶部。 根据本发明的一些实施例，所述盖体包括设在所述环形壳体顶部的上盖和设在所 述环形壳体底部的下盖， 所述步骤S10具体包括： S101、将所述下盖封闭所述环形壳体的底部； S102、将所述电子器件封装体放入前述步骤得到的包括所述环形壳体和所述下盖 的组件内； S103、将所述上盖封闭前述步骤完成后的所述环形壳体的顶部。 根据本发明的一些实施例，所述步骤S101中，所述下盖粘接在所述环形壳体的底 部； 所述步骤S103中，所述上盖粘接在所述环形壳体的顶部。 根据本发明的一些实施例，所述步骤S20中，向所述外壳内注入的胶为硅胶。 根据本发明第二方面实施例的植入装置，采用根据本发明上述第一方面实施例的 组装方法进行组装，所述植入装置包括：外壳，所述外壳包括金属制成且具有缝隙的环形壳 体和封闭所述环形壳体的盖体；电子器件封装体，所述电子器件封装体设在所述外壳内，且 所述电子器件封装体和所述外壳之间的空间充满密封胶，所述电子器件封装体至少包括线 圈。 本发明的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变 得明显，或通过本发明的实践了解到。 附图说明 本发明的上述和/或附加的方面和优点从结合下面附图对实施例的描述中将变得 明显和容易理解，其中： 图1是根据本发明实施例的植入装置的组装方法的流程框图； 图2是根据本发明实施例的植入装置的电子器件封装体放入外壳内后的示意图； 图3是图2中所示的植入装置的分解图； 图4是图3中所示的植入装置的环形壳体的立体图； 图5是通过环形壳体的缝隙向外壳内注胶的示意图； 图6是根据本发明实施例的植入装置植入眼球时的示意图； 图7是根据本发明实施例的植入装置植入脑皮层时的示意图。 5 CN 111588985 A 说　明　书 3/6 页 附图标记： 100：植入装置； 1：外壳； 11：环形壳体；111：连接柱； 112：缝隙；113：缝合钩；114：过线孔； 1131：连接部；1132：钩部； 12：上盖；13：下盖； 21：刺激部分；22：电缆； 3：电子器件封装体；31：线圈； 1000：眼球；1001：视网膜； 2000：固定钉；3000：脑皮层。
