技术摘要：
一种复卷式多层布料贴合机，包括有左支座、工作机台等，所述工作机台固定安装在左支座一侧，所述右支座固定安装在工作机台一侧。该发明所设置的卡销一、圆环卡块和螺母，使夹盘二和夹盘一能够调节位置，将成卷布料夹紧，同时在转轴二复卷布料的过程中，夹紧贴合布料，  全部
背景技术：
贴合布称为复合面料或者层压织物，是将两种面料或者更多的是将一种薄膜与面 料复合在一起而得到的兼有两者优点的新型面料。 目前传统的布料贴合方式是人工将两种或多种不同的布料相互叠合，通过胶水或 熨烫的方式使布料相互紧密贴合，当对成卷布料进行贴合工作时，需要先人工拉动成卷布 料将其展开，然后将不同的布料相互对齐叠合，再用熨斗或胶水对叠合的布料进行紧压贴 合。然而传统人工贴合布料的方式，对于大量成卷布料的贴合来说，不仅工作量太大，还效 率低下，同时在人工对齐叠合的过程中容易产生偏差，无法保证布料贴合的质量，因此亟需 研发一种能够将不同的布料准确叠合，自动对布料进行贴合工作，提高贴合效率的同时保 证贴合质量，最后还能将贴合完成的布料复卷的复卷式多层布料贴合机。
技术实现要素：

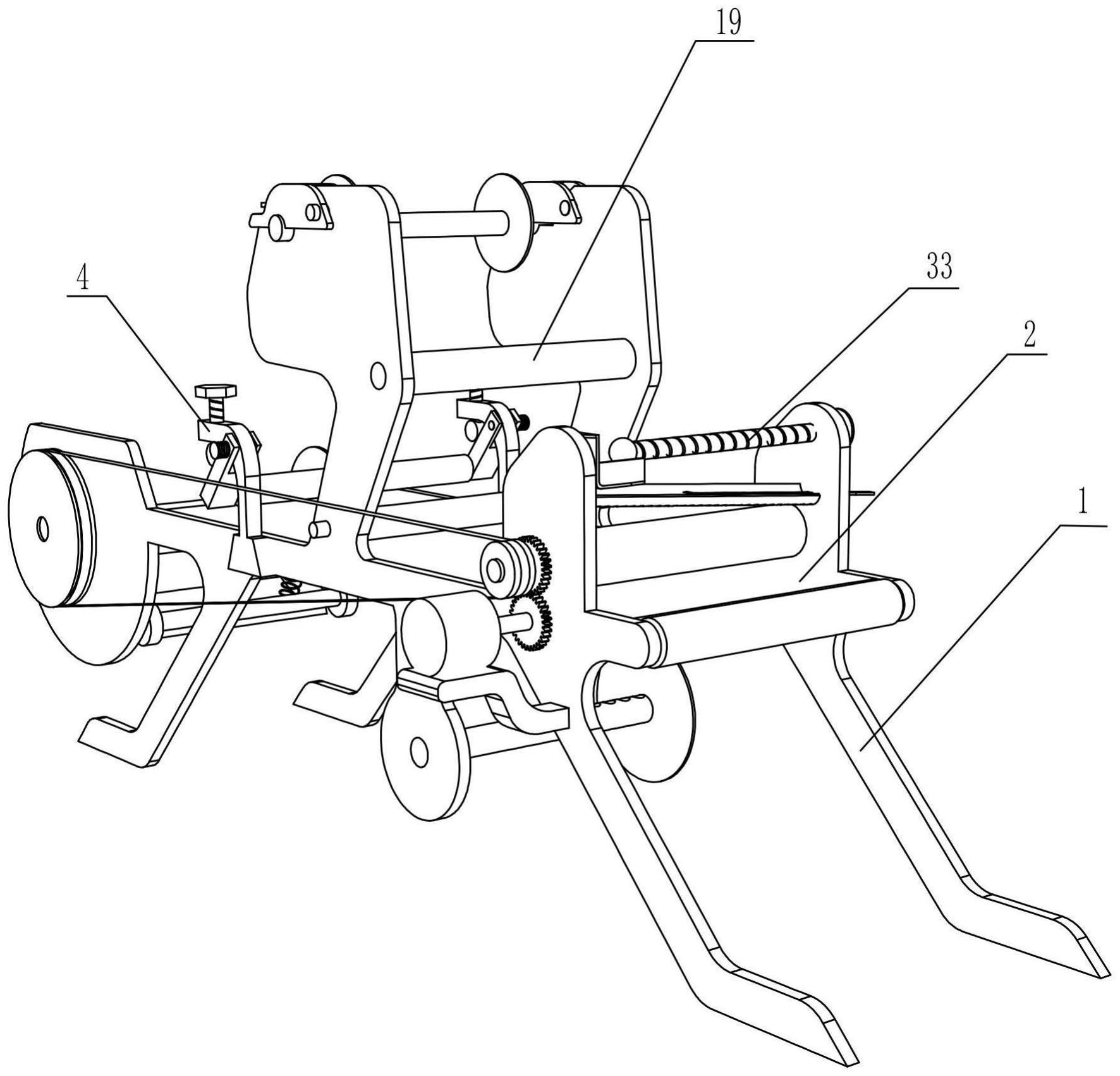

本发明的目的是：为了克服传统人工贴合布料，工作人员劳动强度大，效率低，还 无法保证布料贴合质量的缺点，提供一种能够将不同的布料准确叠合，自动对布料进行贴 合并复卷，提高贴合效率，保证贴合质量的复卷式多层布料贴合机。 本发明的技术方案是：一种复卷式多层布料贴合机，包括有左支座、工作机台、右 支座、支撑座、活动杆一、活动架、弹簧一、螺杆一、调节块、贴合轮、滚轮三、滚轮四、放卷机 构和传动机构，所述工作机台固定安装在左支座一侧，所述右支座固定安装在工作机台一 侧，所述开设有螺纹孔的支撑座分别固定安装在左支座和右支座一侧且呈对称式设置，所 述活动杆一分别固定安装在支撑座上且活动杆一穿过支撑座，所述活动架两端分别转动式 安装在活动杆一上，所述弹簧一分别一端与活动架一侧固定连接，另一端与活动杆一的凸 块固定连接，所述螺杆一分别套装在支撑座的螺纹孔内，所述调节块分别固定安装在螺杆 一一端，所述贴合轮转动式安装在活动架上，所述滚轮三转动式安装在左支座和右支座上 且接近于工作机台，所述滚轮四转动式安装在左支座和右支座上，所述放卷机构安装在左 支座和右支座上，所述传动机构安装在右支座一侧。 作为更进一步的优选方案，所述放卷机构包括有活动杆二、活动块、活动杆三、夹 盘一、圆环卡块、螺杆二、螺杆三、活动杆四、滚轮一、活动杆五、夹盘二和卡销一，所述活动 杆二分别转动式安装在左支座和右支座上，且活动杆二分别穿过左支座和右支座，所述开 设有螺纹孔的活动块分别固定安装在活动杆二上，所述活动杆三转动式安装在左支座和右 支座上，所述夹盘一滑动式安装在活动杆三上，所述开设有螺纹孔的圆环卡块滑动式安装 在活动杆三上且接近于夹盘一，所述螺杆二分别套装在圆环卡块的螺纹孔内，所述螺杆三 分别套装在活动块的螺纹孔内，所述活动杆四两端转动式安装在左支座和右支座上，所述 滚轮一固定安装在活动杆四上，所述开设有若干个圆孔的活动杆五一端固定安装在右支座 4 CN 111605286 A 说　明　书 2/5 页 一侧，所述夹盘二滑动式安装在活动杆五上，所述卡销一套装在活动杆五的圆孔内且接近 于夹盘二。 作为更进一步的优选方案，所述传动机构包括有托板、电机、齿轮一、转轴一、齿轮 二、第一带轮、皮带、转轴二和第二带轮，所述托板一端固定安装在右支座一侧，所述电机固 定安装在托板上，所述齿轮一通过转动轴转动式安装在电机的输出端上，所述转轴一转动 式安装在左支座和右支座上且转轴一一端穿过右支座，所述齿轮二固定安装在转轴一上且 与齿轮一啮合，所述第一带轮固定安装在转轴一一端，所述转轴二转动式安装在右支座上 且转轴二穿过右支座，所述第二带轮固定安装在转轴二一端，所述皮带绕装在第一带轮和 第二带轮上。 作为更进一步的优选方案，还包括有下料机构，下料机构包括有滚轮二、安装板 一、挤压螺杆、半圆挤压块、转动盘、分胶盘、挡胶板和卡销二，所述滚轮二固定安装在转轴 一上，所述开设有圆口的安装板一固定安装在右支座一侧，所述挤压螺杆转动式安装在左 支座上且挤压螺杆穿过左支座，所述半圆挤压块固定安装在挤压螺杆一端，所述转动盘固 定安装在挤压螺杆另一端，所述开设有若干圆孔的分胶盘固定安装在左支座和右支座上且 位于滚轮二上方，所述开设有若干圆孔的挡胶板滑动式安装在左支座上且挡胶板穿过左支 座，同时与分胶盘接触，所述卡销二套装在挡胶板的圆孔内。 作为更进一步的优选方案，还包括有夹紧机构，夹紧机构包括有夹盘三、螺母、固 定杆、安装板二、摆动杆、弹簧二和挤压轮，所述夹盘三滑动式安装在转轴二上，所述螺母套 装在转轴二上且接近于夹盘三，所述固定杆一端固定安装在右支座一侧，所述安装板二固 定安装在右支座一侧且位于转轴二下方，所述摆动杆转动式安装在固定杆上，所述弹簧二 一端与安装板二一侧固定连接，另一端与摆动杆一侧固定连接，所述挤压轮转动式安装在 摆动杆上且接近于转轴二。 有益效果 1.本发明所设置的卡销一、圆环卡块和螺母，使夹盘二和夹盘一能够调节位置，将 成卷布料夹紧，同时在转轴二复卷布料的过程中，夹紧贴合布料，避免布料发生褶皱，使复 卷工作顺利进行； 2.本发明所设置的传动机构和下料机构，能够自动传送布料，并在传送过程中，使 适量胶水均匀滴落在布料上，提高了布料贴合效率； 3.本发明所设置的活动架、螺杆一和调节块，可调节贴合轮高度，满足不同厚度的 布料贴合工作。 附图说明 图1为发明的第一种立体结构示意图； 图2为发明的第二种立体结构示意图； 图3为发明的第一种局部结构示意图； 图4为发明的第二种局部结构示意图； 图5为发明的第三种局部结构示意图； 图6为发明的传动机构结构示意图； 图7为发明的第四种局部结构示意图； 5 CN 111605286 A 说　明　书 3/5 页 图8为发明的夹紧机构结构示意图。 其中：1-左支座，2-工作机台，3-右支座，4-支撑座，5-活动杆一，6-  活动架，7-弹 簧一，8-螺杆一，9-调节块，10-贴合轮，101-滚轮三，102-滚轮四，11-活动杆二，12-活动块， 13-活动杆三，14-夹盘一，15-圆环卡块，  16-螺杆二，17-螺杆三，18-活动杆四，19-滚轮一， 20-活动杆五，21-夹盘二，22-卡销一，23-托板，24-电机，25-齿轮一，26-转轴一，27-齿轮 二，  28-第一带轮，281-皮带，29-转轴二，30-第二带轮，31-滚轮二，32-安装板一，33-挤压 螺杆，34-半圆挤压块，35-转动盘，36-分胶盘，37-挡胶板，38-  卡销二，39-夹盘三，40-螺 母，41-固定杆，42-安装板二，43-摆动杆，44- 弹簧二，45-挤压轮。
