技术摘要：
本发明公开了一种实现电力终端高低压规格PCB通用的方法，PCB上设置有开关电源和计量电路，方法为在开关电源电路和计量电路中设置选配模块，在不同的输入电压规格下，对选配模块选择匹配的元器件，相应元器件的封装一致、或者PCB上一个预留位置能够安放不同选配的元器件  全部
背景技术：
着经济的快速发展，生产生活的自动化智能化越来越被人们依赖，而这些都离不 开对电力的需求。电力终端作为电网终端的一环，规模也在不断扩大。在电力行业，终端产 品按照电压来区分：包括高压终端和低压终端。通过发电厂输送到供电公司是把几千伏的 电压转变为100V或57.7V电压规格，这种电压规格场合使用的终端是高压终端，这种电压规 格称为高压规格。而居民用使用的220V电压规格，是供电公司输送的，这种电压规格场合使 用的终端是低压终端，这种电压规格称为低压规格。 终端产品按照接线方式区分：包含三相三线终端和三相四线终端，100V的是三相 三线终端，220V和57.7V的是三相四线终端。同一种电力终端产品无论是低压规格还是高压 规格，它们的功能都是一致的，都包含485通信、无线通信、电压电流采样、以太网通信等等。 如申请号为201410723739.5的中国专利申请公开的一种Ⅱ型电力能效管理终端 及系统，该终端包括终端壳体，设置在终端壳体中的控制单元，分别与控制单元连接的电源 模块、存储单元、数据采集模块、通信模块以及显示模块；数据采集模块包括直流模拟量采 集单元，直流模拟量采集单元包括两路独立的直流模拟量采样电路，以及直流模拟量隔离 电路；交流采样单元包括三相交流电压测量电路和三相交流电流测量电路。又如申请号为 201910779027.8的中国专利申请公开的一种三相电能表系统，该三相电能表系统包括计量 模块、通讯模块、主控模块以及电源管理模块，通过计量模块对三相电源输出的电信号进行 电压和电流采集，以获取多个实时测量参数；并且通过通讯模块与外部设备进行数据交互。 然而，现在的电力终端是一种电压规格对应一个PCB电路板，由于同一种终端产品 功能一致，如果能把三种电压规格的PCB整合到一个PCB上，解决很多生产和管理等问题。
技术实现要素：

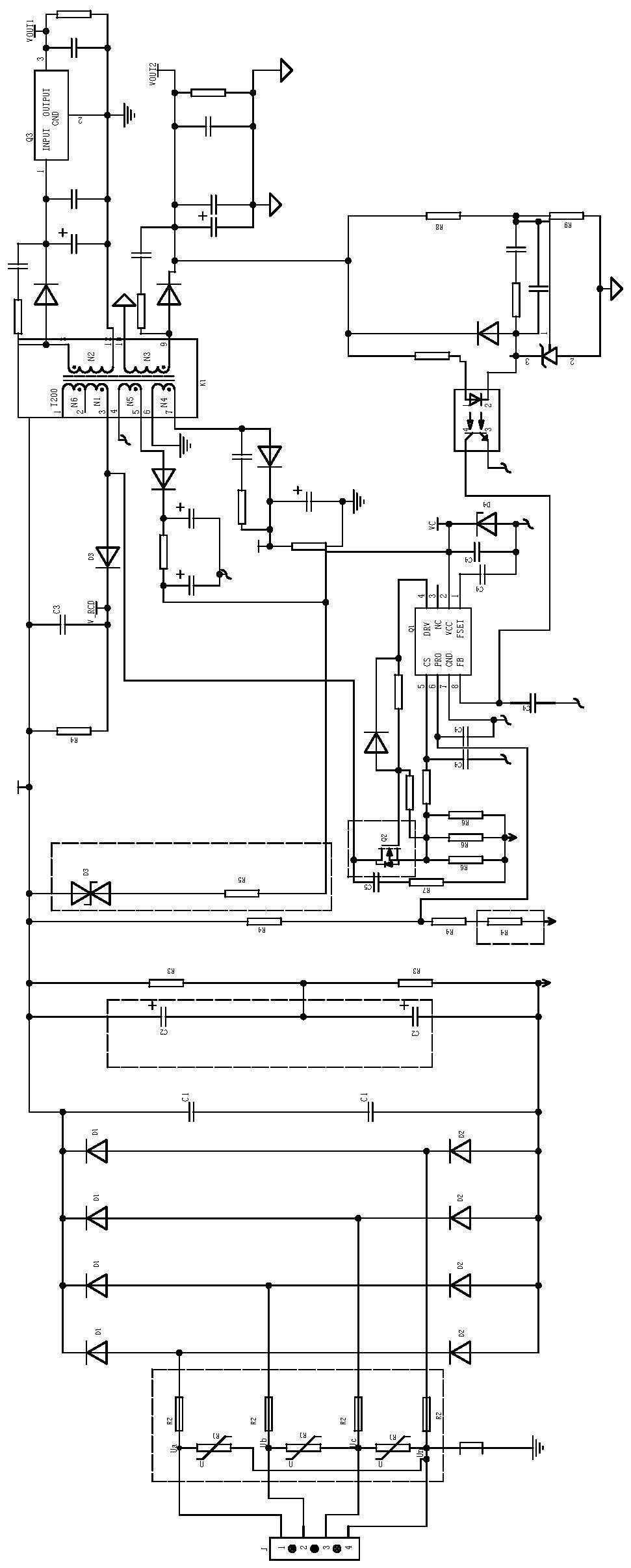

本发明所要解决的技术问题是针对上述现有技术存在的不足，提供一种实现电力 终端高低压规格PCB通用的方法，能够减少物料，提高设计效率和管理效率，降低成本。 本发明解决上述技术问题所采用的技术方案为：一种实现电力终端高低压规格 PCB通用的方法，所述PCB上设置有开关电源和计量电路，其特征在于：所述方法为在开关电 源电路和计量电路中设置选配模块，在不同的输入电压规格下，对选配模块选择匹配的元 器件，相应元器件的封装一致、或者PCB上一个预留位置能够安放不同选配的元器件。 进一步地，所述开关电源电路包括用于与外部的电源连接的接线端子、用于吸收 外部进入的瞬时高压的第一电阻和第二电阻，所述接线端子的相邻的两个端子之间连接有 第一电阻，每个端子的输出端上连接有第二电阻的一端，所述第一电阻为压敏电阻，所述第 二电阻为热敏电阻，所述第一电阻和第二电阻构成一个选配模块，在不同的电压规格下，对 第一电阻和第二电阻根据所需的耐压值进行选配。 4 CN 111585456 A 说　明　书 2/6 页 进一步地，每个第二电阻的另一端分别连接一个第一二极管的正极和一个第二二 极管的负极，每个第一二极管的负极连接到一点，每个第二二极管的正极连接到一点，每个 第一二极管的负极和第二二极管的正极之间连接有第一电容，每个第一二极管的负极和第 二二极管的正极之间连接有第二电容，所述第二电容为高压电解电容、并且构成一个选配 模块，在不同的电压规格下，对第二电容根据所需的耐压值进行选配。 进一步地，所述开关电源电路还包括能够输出所需的稳定的带载电压的变压器、 以及开关电源芯片，所述变压器构成一个选配模块，在不同的电压规格下，对变压器根据所 需的带载电压进行选配。 进一步地，所述开关电源芯片的外围电路包括多个第四电阻组成的分压电路，分 压电路的一端与第一二极管的负极连接、分压电路的另一端接地，所述分压电路的接地的 第四电阻构成其中一个选配模块，所述分压电路还连接到开关电源芯片的PRO管脚，在不同 的电压规格下，对第四电阻根据PRO管脚的电压要求进行选配。 进一步地，所述开关电源电路还包括在第一二极管的负极和开关电源芯片的VCC 管脚之间连接的第三二极管和第五电阻，所述第三二极管和第五电阻构成一个选配模块， 在不同的电压规格下，对第五电阻根据开关电源芯片的VCC管脚的电流要求进行选配。 进一步地，所述开关电源芯片的外围电路还包括过压保护电路，所述过压保护电 路由MOS管和第六电阻组成，所述MOS管构成其中一个选配模块，在不同的电压规格下，对 MOS管根据所需的耐压值进行选配。 进一步地，所述计量电路包括计量芯片，所述计量芯片的SEL管脚和接地端之间连 接有第八电阻，所述第八电阻构成一个选配模块，如果电力终端是三相三线的接线方式，所 述计量电路保留第八电阻，如果电力终端是三相四线的接线方式，所述计量电路去除第八 电阻。 进一步地，所述计量电路包括用于电压采样的第九电阻，所述第九电阻构成一个 选配模块，在不同的电压规格下，对第九电阻根据所需的耐压值进行选配。 进一步地，所述计量电路包括用于输入电流的电流互感器，所述电流互感器构成 一个选配模块，如果电力终端是三相三线的接线方式，所述计量电路去除电流互感器，如果 电力终端是三相四线的接线方式，所述计量电路保留电流互感器。 与现有技术相比，本发明的优点在于：通过设置选配模块，能够根据不同的电压规 格，选择匹配的元器件，从而实现高低压规格的PCB的通用，能够减少物料的数量，提高物料 管理效率，设计原理也能整合在一个原理图中，做个选配表即可，能够减少原理图数量，提 高设计效率和原理图号管理效率，一个规格的产品量产后，其他两种规格的产品PCB就有保 证，能够减少产品备料周期，缩短产品交期，通用PCB的数量是原来高低压规格的总和，这样 能够降低PCB的进货成本。 附图说明 图1为本发明实施例的电力终端的开关电源的电路原理图； 图2为本发明实施例的电力终端的计量电路的电路原理图。 5 CN 111585456 A 说　明　书 3/6 页
