技术摘要：

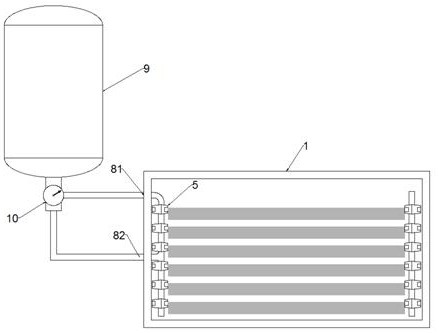

本发明涉及一种太阳能热水器，包括集热器和水箱，所述集热器和水箱之间设置有压力阀，用于完成集热器中的冷媒与水箱中的液体进行热交换；所述集热器包括集热器本体，集热器本体向阳侧设置有透光板，集热器本体内两侧各固定一根集管，其中一根集管外侧由上往下分别设置  全部
背景技术：
热水器就是指通过各种物理原理，在一定时间内使冷水温度升高变成热水的一种 装置。按照原理不同可分为电热水器、燃气热水器、太阳能热水器、磁能热水器、空气能热水 器，暖气热水器等。其中，太阳能热水器，由于其能耗低，且采用的是无污染的新能源，是目 前主流的发展方向。太阳能热水器主要包括玻璃真空管太阳能热水器和平板型太阳能热水 器两种，玻璃管式由于其受热胀冷缩的影响，尤其是在一些低温环境容易出现管体炸裂的 现象，目前已经基本被淘汰。目前市面上使用的主要还是采用的平板式集热板，也就是在一 大块铝板上镀一层吸热膜，然后在其背面焊接多根铜管作为冷媒管实现热交换。这种结构 的确定在于两种，一是为了实现更好的接收太阳光照射，其安装时一般需要倾斜安装，因此 占用较大的安装空间，其次，铜管的焊接难度大，且采用铜管作为冷媒管，使得热水器的成 本增加。
技术实现要素：
本发明的目的在于克服现有技术的不足，提供一种太阳能热水器，不仅改进了其 安装方式，降低了制作成本，还提高了其热转换效率。 本发明的目的是通过以下技术方案来实现的： 一种太阳能热水器，包括集热器和水箱，所述集热器和水箱之间设置有压力阀，用于完 成集热器中的冷媒与水箱中的液体进行热交换； 所述集热器包括集热器本体，集热器本体向阳侧设置有透光板，集热器本体内两侧各 固定一根集管，其中一根集管外侧由上往下分别设置有一根出液管和回液管； 两个集管的相向侧沿轴向对称开始有多个通孔，任意两对称通孔之间通过一密封组件 安装一块可任意调节面向太阳角度的集热板，以实现集热器本体的垂直安装，集热板的冷 媒管两端分别插入所在侧的通孔内，并通过密封组件形成液密封连接，安装过程中，单个集 热板的倾斜角度可调。 和传统的热水器相比，本方案提供的热水器是通过调节单个集热板的角度实现整 体迎光面的调节，而集热器本体无需倾斜安装，因此可采用壁挂式直接安装在外墙，具有安 装灵活，占用空间小的技术进步。 进一步的，集热板包括冷媒管，以及由向阳面和背阳面组成的集热面板，向阳面上 电镀一层集热涂料形成的热吸收膜，冷媒管与集热面板一侧沿纵向一体成型，冷媒管两端 分别伸出集热面板端面； 向阳面、背阳面之间形成冷媒腔，冷媒腔内沿纵向设置有隔板将冷媒腔分隔成至少两 个分腔，每个分腔两端分别与冷媒管导通。区别于传统的集热板形式，本方案中将冷媒管与 集热面板采用一体成型整体开模，从而消除了传统集热板焊接难度大的问题，同时将冷媒 3 CN 111595032 A 说　明　书 2/3 页 管与集热面板整体设计，使得彼此之间的传热效率更高，再通过集热面板内腔形的冷媒腔， 相较于现有技术，其热转换效率得以显著提高，同时由于扁平状的冷媒腔，其流动性也不受 任何影响。 进一步的，冷媒管与集热面板上侧一体成型。 进一步的，冷媒管和集热面板采用金属铝一体成型而成。 进一步的，集热面板的宽度为5-15cm，单个集热面板上有且只有一根冷媒管。该设 计极和传统的大面积集热板相比，具有角度方便调节的技术优势，可采用垂直壁挂式安装， 仅需调节单个集热面板的朝向角度即可，无需像传统集热板需要整体倾斜安装的问题。 进一步的，冷媒腔的厚度为3-10mm，且小于等于冷媒管的口径。 进一步的，向阳面的热吸收膜侧设计有一个0-3°的拱起弧度。 进一步的，密封组件有左部件和右部件组成，左部件和右部件拼接后形成一个直 径与集管吻合的固定孔，左部件和右部件之间通过固定螺栓和螺帽固定连接； 右部件与集管内侧通孔之间开始有贯穿孔，冷媒管经由贯穿孔后伸入通孔内； 左部件沿固定孔径向插入一根调节螺栓，用于固定密封组件和集管。 进一步的，贯穿孔与通孔之间设置有一圈密封孔，密封孔内填充密封胶圈。 本发明的有益效果是： 单个集热板角度可调，从而解决了传统集热器需要倾斜安装的问题，因此具有安装灵 活占用空间小的技术进步； 采用一体成型的工艺，省去了焊接步骤，具体包括是省去了冷媒管与集热面板之间的 焊接，以及冷媒管与集管之间的焊接，降低了生产工艺的要求，使得制成成本更低； 采用冷媒管和冷媒腔相结合的方式，提高了热转换效率，能够将水温加热到90℃以上； 扁平状的冷媒腔，且尺寸小于冷媒管的孔径，克服了传统蛇管式吸热板存在的液体流 动性差的问题，可以快速的实现热交换。 附图说明 图1是本发明示意图； 图2是集热器端面的剖面图； 图3是集热器内部安装平面示意图； 图4是集热板端面剖面图； 图5是集热板主视图； 图6是集热板正面剖面图； 图7是密封组件爆炸图。
