技术摘要：

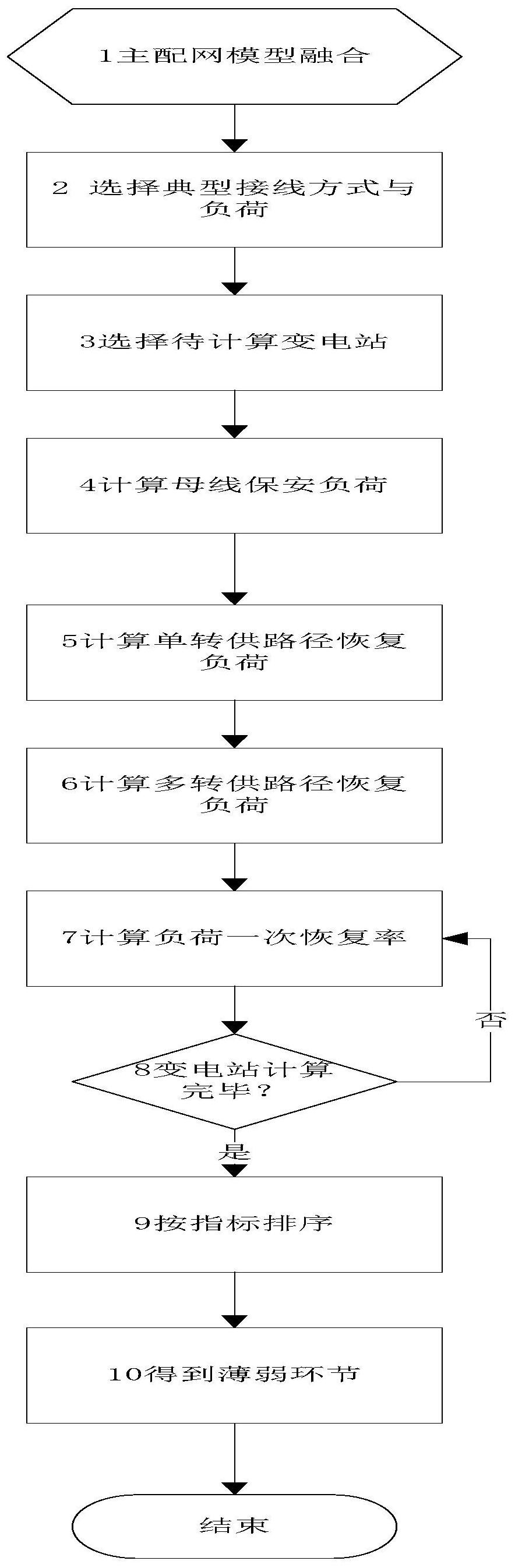

本发明公开了一种影响配电网故障恢复的转供电薄弱环量化识别方法，包括以下步骤：S1：对主配网进行建模，选择起算点；S2：计算母线保安负荷；S3：计算单转供路径馈线恢复总负荷；S4：计算多转供路径恢复总负荷；S5：计算该变电站负荷一次恢复率；S6：判断所有变电站是  全部
背景技术：
目前为了提高供电可靠性，我国的配电网设计普遍采用闭环设计开环运行的思 路，配电网容载比普遍较高(高于2.0)，但可靠性水平并不高，而国外一些城市配电网在较 低容载比(低于1.6)下实现了较高的可靠性，其主要原因是配电网转供能力尚没有充分利 用起来。 电网故障情况下的负荷恢复受转供电薄弱环节制约，消除转供电薄弱环节是提高 故障恢复效率的重要手段，其前提是能够量化识别配电网转供力大小的薄弱环节，并根据 薄弱环节影响因素进行针对性的改造。目前，配电网转供能力薄弱环节主要基于定性识别， 缺少定量评估转供电薄弱环节识别技术，现有的配电网的容载比、负载率等指标只能反映 单一设备的供电能力，无法有效反映故障情况下设备间的转供电能力大小，从而影响配电 网故障情况下的负荷恢复。 中国专利公开号CN104623842A，公开日2015年05月20日，发明创造的名称为一种 多喷头消防灭火装置，该申请案包括
技术实现要素：
本发明是为了克服现有技术的不能够对电网转供电薄弱环节进行量化计算的问 题，提供一种能够对电网转供电薄弱环节进行量化计算，为配电网规划、调控、电网改造提 供依据的影响配电网故障恢复的转供电薄弱环量化识别方法。 为了实现上述目的，本发明采用以下技术方案： 本发明解决其技术问题所采用的技术方案是：一种影响配电网故障恢复的转供电薄弱 环量化识别方法，包括以下步骤： S1：对主配网进行建模，选择起算点； S2：计算母线保安负荷； S3：计算单转供路径馈线恢复总负荷； S4：计算多转供路径恢复总负荷； S5：计算该变电站负荷一次恢复率； S6：判断所有变电站是否计算完成，如果没有完成所有变电站的计算，重复S1～S5步 骤； S7：按负荷一次恢复率对变电站进行排序 按负荷一次恢复率对变电站进行排序； S8：根据阀值，对薄弱环节进行定位与改进策略。对电网转供电薄弱环节进行量化计 算，就能为配电网规划、调控、电网改造提供依据，可以提升故障恢复效率，减少停电范围， 4 CN 111581777 A 说　明　书 2/6 页 缩短停电时间。 作为优选，所述步骤S1包括以下步骤： S11：对主配网模型进行融合，构建跨电压等级的电网拓扑模型； S12：选择典型接线方式与负荷； S13：选择某一尚没有计算过的带负荷变电站作为计算起点。。 作为优选，所述步骤S2中计算母线保安负荷过程为： 保安负荷满足以下约束： Li＝min(Lis,Lit,Tt) 式中，Lb为母线b所对应的保安负荷，B为变电站的母线集合，Lr为与母线b相连的无转 供路径的停电负荷，Li为与母线b相连的某条可信保安供电路径所对应的负荷，max(Li)为母 线b相连的可信保安供电路径所对应的负荷最大值，Lis为第i个可信保安路径所对应的停电 线路的供电裕量，Lit为第i个可信保安路径所对应的转供线路的供电裕量，Tt为转供侧主变 供电裕量。母线保安负荷是指当主变停运后，与其相联的母线下带的馈线由于缺少联络，而 无法进行直接负荷转移，需要经过其它线路经母线转供的负荷值。一般而言，保安负荷只能 满足无联络线路的保安用电及停电变电站内直流负荷，保障直流系统二次供电能力，是一 种特殊情况下的为了电网安全与特殊用户供电需求的临时方式，可信保安供电路径是一种 预定指定的专用提供保安负荷的供电路径，考虑到电网保护的许可，保安供电路径需要考 虑到多种因素，对于一条母线而言，可信保安供电路径可能不止一条，需要选择供电裕量最 大的一条来作为保安供电路径。 作为优选，所述步骤S3中计算单转供路径馈线恢复总负荷过程为： 单转供路径馈线恢复总负荷数学表达式如下： 式中，L'为所有单转供路径馈线的总负荷，i为每条单转供路径馈线，N1为单转供路径 馈线数量，L'i为单转供路径停电侧负荷，Lit为单转供路径转供侧供电裕量，Tt单转供路径 转供侧主变供电裕量。单转供路径是指当此线路停电后，只有一条转供路径的馈线，所述的 转供路径是指直接转供路径，不包含经停电母线转供的路径。 作为优选，所述步骤S4中计算多转供路径恢复总负荷过程如下： 多转供路径馈线恢复总负荷数学表达式如下： 式中，L″为所有多转供路径馈线恢复总负荷，m为可行的多转供路径馈线，N2为多转供 路径数量，L″m为多转供路径停电侧负荷，Lmt为某种最大转供方案下的多路径转供侧负荷恢 复量。多转供路径涉及路径选择问题，不同的供电路径恢复负荷的比例会有差异，这涉及到 恢复路径本身的负荷、限额，以及供电主变的限额与负载率等。 5 CN 111581777 A 说　明　书 3/6 页 作为优选，所述步骤S5中计算该变电站负荷一次恢复率过程如下： 计算该变电站负荷一次恢复率，公式如下： 式中，Ps为此变电站所对应的负荷一次恢复率，b为母线，NB为变电站母线数量，Lb为某 条b母线所对应的保安负荷，Lt为此变电站停电馈线t，N为停电馈线数量。。 作为优选，所述在计算变电站负荷一次恢复率时，包括经母线转供的保安负荷。。 作为优选，所述在计算变电站负荷一次恢复率时，包含单转供路径与多转供路负 荷。。 作为优选，所述保安负荷从可信保安路径中选择一个负荷最大值作为保安负荷恢 复路径。。 因此，本发明具有如下有益效果：(1)对电网转供电薄弱环节进行量化计算，就能 为配电网规划、调控、电网改造提供依据，可以提升故障恢复效率，减少停电范围，缩短停电 时间； 附图说明 图1是本发明的一种流程图 图2是本发明的一种变电站接线示意图
