技术摘要：
本发明提供一种上行控制信息的传输方法、装置及系统，涉及通信领域，包括：根据物理上行控制信道资源索引确定第一参量；根据第一参量确定第一子帧的第一时隙的频率资源索引，第一时隙为需要进行物理上行控制信道映射的时隙；根据物理上行控制信道资源索引确定第二子帧  全部
背景技术：
在机器类型通信(英文：Machine  Type  Communication；简称：MTC)应用中，由于用 户设备(英文：User  Equipment；简称：UE)数量众多，降低UE的复杂度或成本是系统设计需 要考虑的首要因素，对于低复杂度或低成本的UE，其所能支持的接收和发送信号的带宽较 小。在长期演进(英文：Long  Term  Evolution；简称：LTE)系统中，UE通过物理上行控制信道 (英文：Physical  uplink  control  channel；简称：PUCCH)发送上行控制信息，现有的PUCCH 在频率上占用1个物理资源块(英文：Physical  Resource  Block；简称：PRB)的频率资源。在 一个子帧中的不同时隙，PUCCH映射的PRB可能具有两个不同的频率位置，这两个不同的频 率位置可能分别位于上行载波带宽中心的两侧，相应的PUCCH映射的带宽较大，可能大于低 复杂度或低成本的UE所支持的带宽范围，导致低复杂度或者低成本的UE无法进行上行控制 信息的发送。 为了使低复杂度或者低成本的UE实现上行控制信息的发送，现有技术提出PUCCH 在整个上行载波带宽的频率范围之内进行映射，在子帧之间进行跳频的映射方法，即频域 上，在一个子帧中的不同时隙，PUCCH映射的PRB具有相同的频率位置或者对于每个子帧， PUCCH只映射在其一个时隙的PRB的频率位置上；时域上，任意两个频率位置不同的PUCCH映 射的PRB至少间隔一个空闲时隙。这样，低复杂度或者低成本的UE可以在该至少一个空闲时 隙中进行频率位置的调谐，能够跳频发送上行控制信息。 在实现本发明的过程中，发明人发现现有技术至少存在以下问题：现有技术中， LTE系统在一个子帧中的不同时隙确定了PUCCH映射的PRB的频率位置，若PUCCH在子帧之间 进行跳频映射，则无法确定PUCCH映射的频率资源。
技术实现要素：

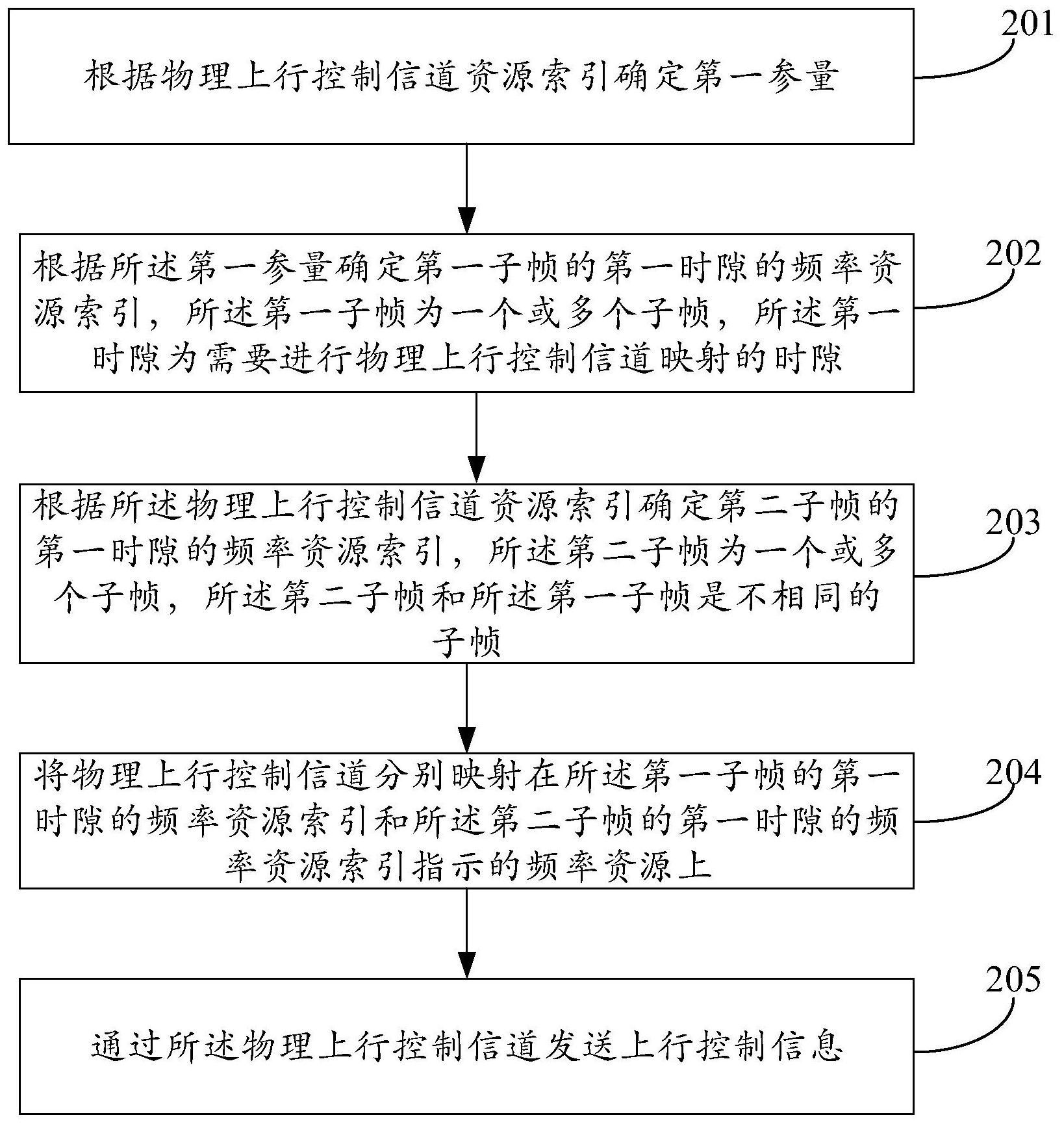

为了解决无法确定PUCCH映射的频率资源位置的问题，本发明提供了一种上行控 制信息的传输方法、装置及系统。所述技术方案如下： 第一方面，提供一种上行控制信息的传输方法，用于用户设备UE，包括： 根据物理上行控制信道资源索引确定第一参量； 根据所述第一参量确定第一子帧的第一时隙的频率资源索引，所述第一子帧为一 个或多个子帧，所述第一时隙为需要进行物理上行控制信道映射的时隙； 根据所述物理上行控制信道资源索引确定第二子帧的第一时隙的频率资源索引， 所述第二子帧为一个或多个子帧，所述第二子帧和所述第一子帧是不相同的子帧； 将物理上行控制信道分别映射在所述第一子帧的第一时隙的频率资源索引和所 述第二子帧的第一时隙的频率资源索引指示的频率资源上； 通过所述物理上行控制信道发送上行控制信息。 52 CN 111586865 A 说　明　书 2/108 页 结合第一方面，在第一方面的第一种可实现方式中，所述根据所述第一参量确定 第一子帧的第一时隙的频率资源索引，包括： 根据所述第一参量确定第一子帧的第一时隙的频率资源索引，使所述第一子帧的 第一时隙的频率资源索引等于第一索引公式确定的频率资源索引nPRB，所述第一索引公式 为： 其中， 表示上行控制信息传输所在的系统中上行带宽在频率上包括的频率资 源个数，m是所述第一参量，()mod表示对括号中参数进行求模运算。 结合第一方面，在第一方面的第二种可实现方式中，所述根据所述物理上行控制 信道资源索引确定第二子帧的第一时隙的频率资源索引，包括： 根据所述物理上行控制信道资源索引和第一偏移参数确定第二子帧的第一时隙 的频率资源索引； 或者，根据所述第一参量确定所述第二子帧的第一时隙的频率资源索引； 或者，根据所述第一参量和第二偏移参数确定所述第二子帧的第一时隙的频率资 源索引。 结合第一方面的第二种可实现方式，在第一方面的第三种可实现方式中，所述根 据所述物理上行控制信道资源索引和第一偏移参数确定第二子帧的第一时隙的频率资源 索引，包括： 根据所述物理上行控制信道资源索引和所述第一偏移参数确定第二参量m*，使所 述第二参量m*满足公式： 或者， 或者， 其中， 是所述物理上行控制信道资源索引，offset为正 数，且为所述第一偏移参数， 为一个时隙用于物理上行控制信道格式2/2a/2b传输的可 用物理资源块PRB个数， 为在用于物理上行控制信道格式1/1a/1b和格式2/2a/2b混合映 射的PRB中，用于物理上行控制信道格式1/1a/1b的循环移位的个数， 为无线资源控 制RRC信令配置的参数， 是PRB在频域上包含的子载波的个数， 是第一时隙物理 上行控制信道格式3映射的符号个数，所述符号的循环前缀为正常循环前缀时，c为2，所述 53 CN 111586865 A 说　明　书 3/108 页 符号的循环前缀为扩展循环前缀时，c为3，所述第一参量为偶数时，±为 ，所述第一参量为 奇数时，±为-； 根据所述第二参量确定所述第二子帧的第一时隙的频率资源索引。 结合第一方面的第三种可实现方式，在第一方面的第四种可实现方式中，在所述 根据所述物理上行控制信道资源索引和第一偏移参数确定第二子帧的第一时隙的频率资 源索引之前，所述方法还包括： 根据系统或协议预先定义的参数确定所述第一偏移参数，使所述第一偏移参数等 于所述系统或协议预先定义的参数； 或者，通过接收无线资源控制信令、媒体接入控制信令、物理层信令中的至少一种 确定所述第一偏移参数； 或者，根据预先定义的公式确定所述第一偏移参数。 结合第一方面的第四种可实现方式，在第一方面的第五种可实现方式中，所述根 据预先定义的公式确定所述第一偏移参数，包括： 根据预先定义的公式确定所述第一偏移参数，所述预先定义的公式为： 结合第一方面的第二种可实现方式，在第一方面的第六种可实现方式中，所述根 据所述第一参量确定第二子帧的第一时隙的频率资源索引，包括： 根据所述第一参量确定第二参量； 根据所述第二参量确定所述第二子帧的第一时隙的频率资源索引。 结合第一方面的第六种可实现方式，在第一方面的第七种可实现方式中，所述第 一参量为m，所述第二参量为m*，所述根据所述第一参量确定第二参量，包括： 根据第一参量m及第一参量变换公式确定所述第二参量m*，所述第一参量变换公 式为： 若所述第一参量m为偶数，所述第二参量m*＝m 1， 若所述第一参量m为奇数，所述第二参量m*＝m-1； 或者，所述第一参量变换公式为： m*＝m (m 1)mod  2–(m)mod  2， 其中，()mod表示对括号中参数进行求模运算； 或者，所述第一参量变换公式为： m*＝m 3-2*{(m)mod  2 1}。 结合第一方面的第二种可实现方式，在第一方面的第八种可实现方式中，所述根 据所述第一参量和第二偏移参数确定第二子帧的第一时隙的频率资源索引，包括： 根据所述第一参量和第二偏移参数确定第二子帧的第一时隙的频率资源索引，使 所述第二子帧的第一时隙的频率资源索引等于第二索引公式确定的频率资源索引nPRB，所 述第二索引公式为： 54 CN 111586865 A 说　明　书 4/108 页 其中，()mod表示对括号中参数进行求模运算， 表示上行控制信息传输所在的 系统中上行带宽在频率上包括的频率资源个数， 表示对 向下取整，sl_offset为所述 第二偏移参数，ns是第二子帧的第一时隙的时隙序号。 结合第一方面的第二种可实现方式，在第一方面的第九种可实现方式中，所述根 据所述第一参量和第二偏移参数确定第二子帧的第一时隙的频率资源索引，包括： 根据所述第一参量和第二偏移参数确定第二子帧的第一时隙的频率资源索引，使 所述第二子帧的第一时隙的频率资源索引等于第三索引公式确定的频率资源索引nPRB，所 述第三索引公式为： 其中，()mod表示对括号中参数进行求模运算， 表示上行控制信息传输所在的 系统中上行带宽在频率上包括的频率资源个数， 表示对 向下取整，sl_offset为所述 第二偏移参数。 结合第一方面的第八或九种可实现方式，在第一方面的第十种可实现方式中，在 所述根据所述第一参量和第二偏移参数确定第二子帧的第一时隙的频率资源索引之前，所 述方法还包括：根据系统或协议预先定义的参数确定所述第二偏移参数，使所述第二偏移 参数等于所述系统或协议预先定义的参数， 或者，通过接收无线资源控制信令、媒体接入控制信令、物理层信令中的至少一种 确定所述第二偏移参数， 或者，根据预先定义的公式确定所述第二偏移参数。 结合第一方面的第十种可实现方式，在第一方面的第十一种可实现方式中，所述 根据系统或协议预先定义的参数确定所述第二偏移参数，使所述第二偏移参数等于所述系 统或协议预先定义的参数，包括：根据系统或协议预先定义的参数确定所述第二偏移参数， 使所述第二偏移参数sl_offset＝1； 或者，所述根据预先定义的公式确定所述第二偏移参数，包括： 根据预先定义的公式确定所述第二偏移参数，所述预先定义的公式为： sl_offset＝nsmod  2 1，nsmod表示对ns进行求模运算，ns是第二子帧的第一时隙 的时隙序号。 结合第一方面的第二种可实现方式，在第一方面的第十二种可实现方式中，所述 55 CN 111586865 A 说　明　书 5/108 页 根据所述第一参量确定第一子帧的第一时隙的频率资源索引，包括： 第一子帧的第一时隙的频率资源索引为m， 所述根据所述第一参量确定所述第二子帧的第一时隙的频率资源索引，包括：第 二子帧的第一时隙的频率资源索引为 其中， 表示上行控制信息传输所在的系统中上行带宽在频率上包括的频率资 源个数，m是所述第一参量。 结合第一方面，在第一方面的第十三种可实现方式中，所述根据所述第一参量确 定第一子帧的第一时隙的频率资源索引，包括： 第一子帧的第一时隙的频率资源索引等于第四索引公式确定的频率资源索引 nPRB，所述第四索引公式为： 其中， m为所述第一参量， 表示对 向下取整， 表示上行控制 信息传输所在的系统中上行带宽在频率上包括的频率资源个数； 或者，第一子帧的第一时隙的频率资源索引等于第五索引公式确定的频率资源索 引nPRB，所述第五索引公式为： 结合第一方面的第十三种可实现方式，在第一方面的第十四种可实现方式中，所 述根据所述物理上行控制信道资源索引确定第二子帧的第一时隙的频率资源索引，包括： 根据所述物理上行控制信道资源索引确定第二子帧的第一时隙的频率资源索引， 使所述第二子帧的第一时隙的频率资源索引为 结合第一方面，在第一方面的第十五种可实现方式中，所述根据所述第一参量确 定第一子帧的第一时隙的频率资源索引，包括： 根据所述第一参量确定第一子帧的第一时隙的频率资源索引，使所述第一子帧的 第一时隙的频率资源索引等于sf_id为第一预设值的第六索引公式确定的频率资源索引 nPRB； 所述根据所述物理上行控制信道资源索引确定第二子帧的第一时隙的频率资源 索引，包括： 根据所述物理上行控制信道资源索引确定第二子帧的第一时隙的频率资源索引， 使所述第一子帧的第一时隙的频率资源索引等于sf_id为第二预设值的第六索引公式确定 56 CN 111586865 A 说　明　书 6/108 页 的频率资源索引nPRB； 所述第六索引公式为： 或者， 其中，所述第一预设值为0，所述第二预设值为1，或者，所述第一预设值为1，所述 第二预设值为0， m为所述第一参量， 表示对 向下取整， 表示上行控制 信息传输所在的系统中上行带宽在频率上包括的频率资源个数。 结合第一方面、第一方面的第一至十五种可实现方式中的任意一种，在第一方面 的第十六种可实现方式中，当所述物理上行控制信息是应答信息时，是对一个下行子帧簇 的物理下行共享信道PDSCH的应答信息，在所述根据所述第一参量确定第一子帧的第一时 隙的频率资源索引之前，所述方法还包括： 确定指示信息，所述指示信息用于指示需要进行物理上行控制信道映射的时隙； 将所述指示信息指示的时隙作为所述第一时隙。 结合第一方面的第十六种可实现方式，在第一方面的第十七种可实现方式中，所 述确定指示信息包括： 通过接收无线资源控制专有信令、媒体接入控制信令、物理层信令中的至少一种 确定所述指示信息。 结合第一方面的第十六种可实现方式，在第一方面的第十八种可实现方式中，所 述指示信息为1比特； 所述1比特为0，用于指示一个子帧中的第一个时隙或者时隙序号是偶数的时隙， 所述1比特为1，用于指示一个子帧中的第二个时隙或者时隙序号是奇数的时隙。 结合第一方面、第一方面的第一至十五种可实现方式中的任意一种，在第一方面 的第十九种可实现方式中，当所述物理上行控制信息是应答信息时，是对一个下行子帧簇 的物理下行共享信道PDSCH的应答信息，在所述根据所述第一参量确定第一子帧的第一时 隙的频率资源索引之前，所述方法还包括： 根据所述第一参量确定所述第一时隙。 结合第一方面、第一方面的第一至十五种可实现方式中的任意一种，在第一方面 的第二十种可实现方式中，所述根据所述第一参量确定所述第一时隙，包括： 当第一参量m是偶数时，所述第一时隙为一个子帧中的第一个时隙或者时隙序号 是偶数的时隙，当第一参量m是奇数时，所述第一时隙为一个子帧中的第二个时隙或者时隙 57 CN 111586865 A 说　明　书 7/108 页 序号是奇数的时隙； 或者， 当第一参量m是偶数时，所述第一时隙为一个子帧中的第二个时隙或者时隙序号 是奇数的时隙，当第一参量m是奇数时，所述第一时隙为一个子帧中的第一个时隙或者时隙 序号是偶数的时隙。 结合第一方面、第一方面的第一至二十种可实现方式中的任意一种，在第一方面 的第二十一种可实现方式中， 所述将物理上行控制信道分别映射在所述第一子帧的第一时隙的频率资源索引 和所述第二子帧的第一时隙的频率资源索引指示的频率资源上，包括： 所述第一子帧包含任意多个连续的子帧，若第一时隙为子帧的第一个时隙，则将 所述第一子帧包含的连续的子帧中的首个子帧的第一个时隙至所述连续的子帧的末尾子 帧的第一个时隙作为待映射时隙，将所述物理上行控制信道映射在所述待映射时隙中所述 第一子帧的第一时隙的频率资源索引指示的频率资源上； 和/或， 所述第二子帧包含任意多个连续的子帧，若第一时隙为子帧的第一个时隙，则将 所述第二子帧包含的连续的子帧中的首个子帧的第一个时隙至所述连续的子帧的末尾子 帧的第一个时隙作为待映射时隙，将所述物理上行控制信道映射在所述待映射时隙中所述 第二子帧的第一时隙的频率资源索引指示的频率资源上。 结合第一方面、第一方面的第一至二十种可实现方式中的任意一种，在第一方面 的第二十二种可实现方式中， 所述将物理上行控制信道分别映射在所述第一子帧的第一时隙的频率资源索引 和所述第二子帧的第一时隙的频率资源索引指示的频率资源上，包括： 所述第一子帧包含任意多个连续的子帧，若第一时隙为子帧的第二个时隙，则将 所述第一子帧包含的连续的子帧的首个子帧的第二个时隙至所述连续的子帧的末尾子帧 的第二个时隙作为待映射时隙，将所述物理上行控制信道映射在所述待映射时隙中所述第 一子帧的第一时隙的频率资源索引指示的频率资源上； 和/或， 所述第二子帧包含任意多个连续的子帧，若第一时隙为子帧的第二个时隙，则将 所述第二子帧包含的连续的子帧的首个子帧的第二个时隙至所述连续的子帧的末尾子帧 的第二个时隙作为待映射时隙，将所述物理上行控制信道映射在所述待映射时隙中所述第 二子帧的第一时隙的频率资源索引指示的频率资源上。 结合第一方面、第一方面的第一至二十种可实现方式中的任意一种，在第一方面 的第二十三种可实现方式中， 所述将物理上行控制信道分别映射在所述第一子帧的第一时隙的频率资源索引 和所述第二子帧的第一时隙的频率资源索引指示的频率资源上，还包括： 若第一时隙为子帧的第一个时隙，则将第一子帧和第二子帧包括的所有子帧的最 后一个子帧的第二个时隙作为待映射的时隙； 若第一时隙为子帧的第二个时隙，则将第一子帧和第二子帧包括的所有子帧的第 一个子帧的第一个时隙作为待映射的时隙； 58 CN 111586865 A 说　明　书 8/108 页 若所述待映射的时隙所在的子帧为第一子帧，将所述物理上行控制信道映射在所 述待映射时隙中所述第一子帧的第一时隙的频率资源索引指示的频率资源上； 若所述待映射的时隙所在的子帧为第二子帧，将所述物理上行控制信道映射在所 述待映射时隙中所述第二子帧的第一时隙的频率资源索引指示的频率资源上。 结合第一方面、第一方面的第一至十二种可实现方式中的任意一种，在第一方面 的第二十四种可实现方式中，所述第一时隙为子帧的第一个时隙，所述第二子帧中的一个 子帧和所述第一子帧中的一个子帧间隔偶数个时隙， 所述第一子帧的第二个时隙的频率资源索引等于所述第一子帧的第一时隙的频 率资源索引； 所述第二子帧的第二个时隙的频率资源索引等于所述第二子帧的第一时隙的频 率资源索引； 在所述通过所述物理上行控制信道发送上行控制信息之前，所述方法还包括： 将物理上行控制信道分别映射在所述第一子帧的第二个时隙的频率资源索引和 所述第二子帧的第二个时隙的频率资源索引指示的频率资源上。 结合第一方面、第一方面的第一至二十四种可实现方式中的任意一种，在第一方 面的第二十五种可实现方式中，在所述通过所述物理上行控制信道发送上行控制信息之 前，所述方法还包括： 确定在偶数时隙序号的时隙发送所述上行控制信息采用的第一正交序列的索引， 根据所述第一正交序列的索引确定在奇数时隙序号的时隙发送所述上行控制信息采用的 第二正交序列的索引，使所述第二正交序列的索引等于所述第一正交序列的索引； 或者，确定在奇数时隙序号的时隙发送所述上行控制信息采用的第二正交序列的 索引，根据所述第二正交序列的索引确定在偶数时隙序号的时隙发送所述上行控制信息采 用的第一正交序列的索引，使所述第一正交序列的索引等于所述第二正交序列的索引； 或者，根据发送所述上行控制信息的子帧序号确定发送所述上行控制信息采用的 正交序列的索引，所述正交序列的索引与所述子帧序号存在预设函数关系； 或者，确定发送所述上行控制信息采用的正交序列的索引，使在不同的子帧发送 所述上行控制信息采用的正交序列的索引不同，或者使在第一子帧发送所述上行控制信息 采用的正交序列的索引相同，或者使在第二子帧发送所述上行控制信息采用的正交序列的 索引相同，或者使在第一子帧发送所述上行控制信息采用的正交序列的索引和在第二子帧 发送所述上行控制信息采用的正交序列的索引不相同。 结合第一方面、第一方面的第一至二十四种可实现方式中的任意一种，在第一方 面的第二十六种可实现方式中，在所述通过所述物理上行控制信道发送上行控制信息之 前，所述方法还包括： 确定在偶数时隙序号的时隙发送所述上行控制信息采用的第一循环移位，根据所 述第一循环移位确定在奇数时隙序号的时隙发送所述上行控制信息采用的第二循环移位， 使所述第二循环移位等于所述第一循环移位； 或者，确定在奇数时隙序号的时隙发送所述上行控制信息采用的第二循环移位， 根据所述第二循环移位确定在偶数时隙序号的时隙发送所述上行控制信息采用的第一循 环移位，使所述第一循环移位等于所述第二循环移位； 59 CN 111586865 A 说　明　书 9/108 页 或者，根据发送所述上行控制信息的子帧序号确定发送所述上行控制信息采用的 循环移位，所述循环移位与所述子帧序号存在预设函数关系； 或者，确定发送所述上行控制信息采用的循环移位，使在不同的子帧发送所述上 行控制信息采用的循环移位不同，或者使在第一子帧发送所述上行控制信息采用的循环移 位相同，或者使在第二子帧发送所述上行控制信息采用的循环移位相同，或者使在第一子 帧发送所述上行控制信息采用的循环移位和在第二子帧发送所述上行控制信息采用的循 环移位不相同； 或者，确定发送所述上行控制信息采用的循环移位，使在同一个时隙的不同符号 发送所述上行控制信息采用的循环移位都相同； 或者，确定发送所述上行控制信息采用的循环移位，使在同一个子帧的不同符号 发送所述上行控制信息采用的循环移位都相同。 结合第一方面、第一方面的第一至二十六种可实现方式中的任意一种，在第一方 面的第二十七种可实现方式中，所述方法还包括： 在所述第一子帧的第一时隙的频率资源索引和所述第二子帧的第一时隙的频率 资源索引指示的频率资源上，发送物理上行控制信道解调导频。 结合第一方面的第二十七种可实现方式，在第一方面的第二十八种可实现方式 中，在所述发送物理上行控制信道解调导频之前，所述方法还包括： 确定在偶数时隙序号的时隙发送所述物理上行控制信道解调导频采用的第三正 交序列的索引，根据所述第三正交序列的索引确定在奇数时隙序号的时隙发送所述物理上 行控制信道解调导频采用的第四正交序列的索引，使所述第四正交序列的索引等于所述第 三正交序列的索引； 或者，确定在奇数时隙序号的时隙发送所述物理上行控制信道解调导频采用的第 四正交序列的索引，根据所述第四正交序列的索引确定在偶数时隙序号的时隙发送所述物 理上行控制信道解调导频采用的第三正交序列的索引，使所述第三正交序列的索引等于所 述第四正交序列的索引； 或者，根据发送所述物理上行控制信道解调导频的子帧序号确定发送所述物理上 行控制信道解调导频采用的正交序列的索引，所述正交序列的索引与所述子帧序号存在预 设函数关系； 或者，确定发送所述物理上行控制信道解调导频采用的正交序列的索引，使在不 同的子帧发送所述物理上行控制信道解调导频采用的正交序列的索引不同，或者使在第一 子帧发送所述物理上行控制信道解调导频采用的正交序列的索引相同，或者使在第二子帧 发送所述物理上行控制信道解调导频采用的正交序列的索引相同，或者使在第一子帧发送 所述物理上行控制信道解调导频采用的正交序列的索引和在第二子帧发送所述物理上行 控制信道解调导频采用的正交序列的索引不相同。 结合第一方面的第二十七种可实现方式，在第一方面的第二十九种可实现方式 中，在所述发送物理上行控制信道解调导频之前，所述方法还包括： 确定在偶数时隙序号的时隙发送所述物理上行控制信道解调导频采用的第三循 环移位，根据所述第三循环移位确定在奇数时隙序号的时隙发送所述物理上行控制信道解 调导频采用的第四循环移位，使所述第四循环移位等于所述第三循环移位； 60 CN 111586865 A 说　明　书 10/108 页 或者，确定在奇数时隙序号的时隙发送所述物理上行控制信道解调导频采用的第 四循环移位，根据所述第四循环移位确定在偶数时隙序号的时隙发送所述物理上行控制信 道解调导频采用的第三循环移位，使所述第三循环移位等于所述第四循环移位； 或者，根据发送所述物理上行控制信道解调导频的子帧序号确定发送所述物理上 行控制信道解调导频采用的循环移位，所述循环移位与所述子帧序号存在预设函数关系； 或者，确定发送所述物理上行控制信道解调导频采用的循环移位，使在不同的子 帧发送所述上行控制信道解调导频采用的循环移位不同，或者使在第一子帧发送所述上行 控制信道解调导频采用的循环移位相同，或者使在第二子帧发送所述上行控制信道解调导 频采用的循环移位相同，或者使在第一子帧发送所述上行控制信道解调导频采用的循环移 位和在第二子帧发送所述上行控制信道解调导频采用的循环移位不相同； 或者，确定发送所述物理上行控制信道解调导频采用的循环移位，使在同一个时 隙的不同符号发送所述上行控制信道解调导频采用的循环移位都相同； 或者，确定发送所述物理上行控制信道解调导频采用的循环移位，使在同一个子 帧的不同符号发送所述上行控制信道解调导频采用的循环移位都相同。 第二方面，提供一种上行控制信息的传输方法，用于基站，包括： 根据物理上行控制信道资源索引确定第一参量； 根据所述第一参量确定第一子帧的第一时隙的频率资源索引，所述第一子帧为一 个或多个子帧，所述第一时隙为需要进行物理上行控制信道映射的时隙； 根据所述物理上行控制信道资源索引确定第二子帧的第一时隙的频率资源索引， 所述第二子帧为一个或多个子帧，所述第二子帧和所述第一子帧是不相同的子帧； 将物理上行控制信道分别映射在所述第一子帧的第一时隙的频率资源索引和所 述第二子帧的第一时隙的频率资源索引指示的频率资源上； 通过所述物理上行控制信道接收上行控制信息。 结合第二方面，在第二方面的第一种可实现方式中，所述根据所述第一参量确定 第一子帧的第一时隙的频率资源索引，包括： 根据所述第一参量确定第一子帧的第一时隙的频率资源索引，使所述第一子帧的 第一时隙的频率资源索引等于第一索引公式确定的频率资源索引nPRB，所述第一索引公式 为： 其中， 表示上行控制信息传输所在的系统中上行带宽在频率上包括的频率资 源个数，m是所述第一参量，()mod表示对括号中参数进行求模运算。 结合第二方面，在第二方面的第二种可实现方式中，所述根据所述物理上行控制 信道资源索引确定第二子帧的第一时隙的频率资源索引，包括： 根据所述物理上行控制信道资源索引和第一偏移参数确定第二子帧的第一时隙 的频率资源索引； 61 CN 111586865 A 说　明　书 11/108 页 或者，根据所述第一参量确定所述第二子帧的第一时隙的频率资源索引； 或者，根据所述第一参量和第二偏移参数确定所述第二子帧的第一时隙的频率资 源索引。 结合第二方面的第二种可实现方式，在第二方面的第三种可实现方式中，所述根 据所述物理上行控制信道资源索引和第一偏移参数确定第二子帧的第一时隙的频率资源 索引，包括： 根据所述物理上行控制信道资源索引和所述第一偏移参数确定第二参量m*，使所 述第二参量m*满足公式： 或者， 或者， 其中， 是所述物理上行控制信道资源索引，offset为正数， 且为所述第一偏移参数， 为一个时隙用于物理上行控制信道格式2/2a/2b传输的可用 物理资源块PRB个数， 为在用于物理上行控制信道格式1/1a/1b和格式2/2a/2b混合映 射的PRB中，用于物理上行控制信道格式1/1a/1b的循环移位的个数， 为无线资源控 制RRC信令配置的参数， 是PRB在频域上包含的子载波的个数， 是第一时隙物理 上行控制信道格式3映射的符号个数，所述符号的循环前缀为正常循环前缀时，c为2，所述 符号的循环前缀为扩展循环前缀时，c为3，所述第一参量为偶数时，±为 ，所述第一参量为 奇数时，±为-； 根据所述第二参量确定所述第二子帧的第一时隙的频率资源索引。 结合第二方面的第三种可实现方式，在第二方面的第四种可实现方式中，在所述 根据所述物理上行控制信道资源索引和第一偏移参数确定第二子帧的第一时隙的频率资 源索引之前，所述方法还包括： 根据系统或协议预先定义的参数确定所述第一偏移参数，使所述第一偏移参数等 于所述系统或协议预先定义的参数； 或者，确定所述第一偏移参数，通过无线资源控制信令、媒体接入控制信令、物理 层信令中的至少一种发送所述第一偏移参数的配置信息； 或者，根据预先定义的公式确定所述第一偏移参数。 结合第二方面的第四种可实现方式，在第二方面的第五种可实现方式中，所述根 据预先定义的公式确定所述第一偏移参数，包括： 根据预先定义的公式确定所述第一偏移参数，所述预先定义的公式为： 结合第二方面的第二种可实现方式，在第二方面的第六种可实现方式中，所述根 62 CN 111586865 A 说　明　书 12/108 页 据所述第一参量确定第二子帧的第一时隙的频率资源索引，包括： 根据所述第一参量确定第二参量； 根据所述第二参量确定所述第二子帧的第一时隙的频率资源索引。 结合第二方面的第六种可实现方式，在第二方面的第七种可实现方式中，所述第 一参量为m，所述第二参量为m*，所述根据所述第一参量确定第二参量，包括： 根据第一参量m及第一参量变换公式确定所述第二参量m*，所述第一参量变换公 式为： 若所述第一参量m为偶数，所述第二参量m*＝m 1， 若所述第一参量m为奇数，所述第二参量m*＝m-1； 或者，所述第一参量变换公式为： m*＝m (m 1)mod  2–(m)mod  2， 其中，()mod表示对括号中参数进行求模运算； 或者，所述第一参量变换公式为： m*＝m 3-2*{(m)mod  2 1}。 结合第二方面的第二种可实现方式，在第二方面的第八种可实现方式中，所述根 据所述第一参量和第二偏移参数确定第二子帧的第一时隙的频率资源索引，包括： 根据所述第一参量和第二偏移参数确定第二子帧的第一时隙的频率资源索引，使 所述第二子帧的第一时隙的频率资源索引等于第二索引公式确定的频率资源索引nPRB，所 述第二索引公式为： 其中，()mod表示对括号中参数进行求模运算， 表示上行控制信息传输所在的 系统中上行带宽在频率上包括的频率资源个数， 表示对 向下取整，sl_offset为所述 第二偏移参数，ns是第二子帧的第一时隙的时隙序号。 结合第二方面的第二种可实现方式，在第二方面的第九种可实现方式中，所述根 据所述第一参量和第二偏移参数确定第二子帧的第一时隙的频率资源索引，包括： 根据所述第一参量和第二偏移参数确定第二子帧的第一时隙的频率资源索引，使 所述第二子帧的第一时隙的频率资源索引等于第三索引公式确定的频率资源索引nPRB，所 述第三索引公式为： 其中，()mod表示对括号中参数进行求模运算， 表示上行控制信息传输所在的 63 CN 111586865 A 说　明　书 13/108 页 系统中上行带宽在频率上包括的频率资源个数， 表示对 向下取整，sl_offset为所述 第二偏移参数。 结合第二方面的第八或九种可实现方式，在第二方面的第十种可实现方式中，在 所述根据所述第一参量和第二偏移参数确定第二子帧的第一时隙的频率资源索引之前，所 述方法还包括：根据系统或协议预先定义的参数确定所述第二偏移参数，使所述第二偏移 参数等于所述系统或协议预先定义的参数； 或者，确定所述第二偏移参数，通过无线资源控制信令、媒体接入控制信令、物理 层信令中的至少一种发送所述第二偏移参数的配置信息； 或者，根据预先定义的公式确定所述第二偏移参数。 结合第二方面的第十种可实现方式，在第二方面的第十一种可实现方式中，所述 根据系统或协议预先定义的参数确定所述第二偏移参数，使所述第二偏移参数等于所述系 统或协议预先定义的参数，包括：根据系统或协议预先定义的参数确定所述第二偏移参数， 使所述第二偏移参数sl_offset＝1； 或者，所述根据预先定义的公式确定所述第二偏移参数，包括： 根据预先定义的公式确定所述第二偏移参数，所述预先定义的公式为： sl_offset＝nsmod  2 1，nsmod表示对ns进行求模运算，ns是第二子帧的第一时隙 的时隙序号。 结合第二方面的第二种可实现方式，在第二方面的第十二种可实现方式中，所述 根据所述第一参量确定第一子帧的第一时隙的频率资源索引，包括： 第一子帧的第一时隙的频率资源索引为m， 所述根据所述第一参量确定所述第二子帧的第一时隙的频率资源索引，包括：第 二子帧的第一时隙的频率资源索引为 其中， 表示上行控制信息传输所在的系统中上行带宽在频率上包括的频率资 源个数，m是所述第一参量。 [0200] 结合第二方面，在第二方面的第十三种可实现方式中，所述根据所述第一参量确 定第一子帧的第一时隙的频率资源索引，包括： [0201] 第一子帧的第一时隙的频率资源索引等于第四索引公式确定的频率资源索引 nPRB，所述第四索引公式为： [0202] [0203] 其中， m为所述第一参量， 表示对 向下取整， 表示上行控制 信息传输所在的系统中上行带宽在频率上包括的频率资源个数； [0204] 或者，第一子帧的第一时隙的频率资源索引等于第五索引公式确定的频率资源索 64 CN 111586865 A 说　明　书 14/108 页 引nPRB，所述第五索引公式为： [0205] [0206] 结合第二方面的第十三种可实现方式，在第二方面的第十四种可实现方式中，所 述根据所述物理上行控制信道资源索引确定第二子帧的第一时隙的频率资源索引，包括： [0207] 根据所述物理上行控制信道资源索引确定第二子帧的第一时隙的频率资源索引， 使所述第二子帧的第一时隙的频率资源索引为 [0208] 结合第二方面，在第二方面的第十五种可实现方式中，所述根据所述第一参量确 定第一子帧的第一时隙的频率资源索引，包括： [0209] 根据所述第一参量确定第一子帧的第一时隙的频率资源索引，使所述第一子帧的 第一时隙的频率资源索引等于sf_id为第一预设值的第六索引公式确定的频率资源索引 nPRB； [0210] 所述根据所述物理上行控制信道资源索引确定第二子帧的第一时隙的频率资源 索引，包括： [0211] 根据所述物理上行控制信道资源索引确定第二子帧的第一时隙的频率资源索引， 使所述第一子帧的第一时隙的频率资源索引等于sf_id为第二预设值的第六索引公式确定 的频率资源索引nPRB； [0212] 所述第六索引公式为： [0213] 或者， [0214] [0215] 其中，所述第一预设值为0，所述第二预设值为1，或者，所述第一预设值为1，所述 第二预设值为0， m为所述第一参量， 表示对 向下取整， 表示上行控制 信息传输所在的系统中上行带宽在频率上包括的频率资源个数。 [0216] 结合第二方面、第二方面的第一至十五种可实现方式中的任意一种，在第二方面 的第十六种可实现方式中，当所述物理上行控制信息是应答信息时，是对一个下行子帧簇 的物理下行共享信道PDSCH的应答信息，在所述根据所述第一参量确定第一子帧的第一时 隙的频率资源索引之前，所述方法还包括： 65 CN 111586865 A 说　明　书 15/108 页 [0217] 确定指示信息，所述指示信息用于指示需要进行物理上行控制信道映射的时隙； [0218] 将所述指示信息指示的时隙作为所述第一时隙。 [0219] 结合第二方面的第十六种可实现方式，在第二方面的第十七种可实现方式中，所 述确定指示信息包括： [0220] 确定所述指示信息，通过无线资源控制信令、媒体接入控制信令、物理层信令中的 至少一种发送所述指示信息的配置信息。 [0221] 结合第二方面的第十六种可实现方式，在第二方面的第十八种可实现方式中，所 述指示信息为1比特； [0222] 所述1比特为0，用于指示一个子帧中的第一个时隙或者时隙序号是偶数的时隙， 所述1比特为1，用于指示一个子帧中的第二个时隙或者时隙序号是奇数的时隙。 [0223] 结合第二方面、第二方面的第一至十五种可实现方式中的任意一种，在第二方面 的第十九种可实现方式中，当所述物理上行控制信息是应答信息时，是对一个下行子帧簇 的物理下行共享信道PDSCH的应答信息，在所述根据所述第一参量确定第一子帧的第一时 隙的频率资源索引之前，所述方法还包括： [0224] 根据所述第一参量确定所述第一时隙。 [0225] 结合第二方面、第二方面的第一至十五种可实现方式中的任意一种，在第二方面 的第二十种可实现方式中，所述根据所述第一参量确定所述第一时隙，包括： [0226] 当第一参量m是偶数时，所述第一时隙为一个子帧中的第一个时隙或者时隙序号 是偶数的时隙，当第一参量m是奇数时，所述第一时隙为一个子帧中的第二个时隙或者时隙 序号是奇数的时隙； [0227] 或者， [0228] 当第一参量m是偶数时，所述第一时隙为一个子帧中的第二个时隙或者时隙序号 是奇数的时隙，当第一参量m是奇数时，所述第一时隙为一个子帧中的第一个时隙或者时隙 序号是偶数的时隙。 [0229] 结合第二方面、第二方面的第一至二十种可实现方式中的任意一种，在第二方面 的第二十一种可实现方式中， [0230] 所述将物理上行控制信道分别映射在所述第一子帧的第一时隙的频率资源索引 和所述第二子帧的第一时隙的频率资源索引指示的频率资源上，包括： [0231] 所述第一子帧包含任意多个连续的子帧，若第一时隙为子帧的第一个时隙，则将 所述第一子帧包含的连续的子帧中的首个子帧的第一个时隙至所述连续的子帧的末尾子 帧的第一个时隙作为待映射时隙，将所述物理上行控制信道映射在所述待映射时隙中所述 第一子帧的第一时隙的频率资源索引指示的频率资源上； [0232] 和/或， [0233] 所述第二子帧包含任意多个连续的子帧，若第一时隙为子帧的第一个时隙，则将 所述第二子帧包含的连续的子帧中的首个子帧的第一个时隙至所述连续的子帧的末尾子 帧的第一个时隙作为待映射时隙，将所述物理上行控制信道映射在所述待映射时隙中所述 第二子帧的第一时隙的频率资源索引指示的频率资源上。 [0234] 结合第二方面、第二方面的第一至二十种可实现方式中的任意一种，在第二方面 的第二十二种可实现方式中，所述将物理上行控制信道分别映射在所述第一子帧的第一时 66 CN 111586865 A 说　明　书 16/108 页 隙的频率资源索引和所述第二子帧的第一时隙的频率资源索引指示的频率资源上，包括： [0235] 所述第一子帧包含任意多个连续的子帧，若第一时隙为子帧的第二个时隙，则将 所述第一子帧包含的连续的子帧的首个子帧的第二个时隙至所述连续的子帧的末尾子帧 的第二个时隙作为待映射时隙，将所述物理上行控制信道映射在所述待映射时隙中所述第 一子帧的第一时隙的频率资源索引指示的频率资源上； [0236] 和/或， [0237] 所述第二子帧包含任意多个连续的子帧，若第一时隙为子帧的第二个时隙，则将 所述第二子帧包含的连续的子帧的首个子帧的第二个时隙至所述连续的子帧的末尾子帧 的第二个时隙作为待映射时隙，将所述物理上行控制信道映射在所述待映射时隙中所述第 二子帧的第一时隙的频率资源索引指示的频率资源上。 [0238] 结合第二方面、第二方面的第一至二十种可实现方式中的任意一种，在第二方面 的第二十三种可实现方式中，所述将物理上行控制信道分别映射在所述第一子帧的第一时 隙的频率资源索引和所述第二子帧的第一时隙的频率资源索引指示的频率资源上，还包 括： [0239] 若第一时隙为子帧的第一个时隙，则将第一子帧和第二子帧包括的所有子帧的最 后一个子帧的第二个时隙作为待映射的时隙； [0240] 若第一时隙为子帧的第二个时隙，则将第一子帧和第二子帧包括的所有子帧的第 一个子帧的第一个时隙作为待映射的时隙； [0241] 若所述待映射的时隙所在的子帧为第一子帧，将所述物理上行控制信道映射在所 述待映射时隙中所述第一子帧的第一时隙的频率资源索引指示的频率资源上； [0242] 若所述待映射的时隙所在的子帧为第二子帧，将所述物理上行控制信道映射在所 述待映射时隙中所述第二子帧的第一时隙的频率资源索引指示的频率资源上。 [0243] 结合第二方面、第二方面的第一至十二种可实现方式中的任意一种，在第二方面 的第二十四种可实现方式中，所述第一时隙为子帧的第一个时隙，所述第二子帧中的一个 子帧和所述第一子帧中的一个子帧间隔偶数个时隙， [0244] 所述第一子帧的第二个时隙的频率资源索引等于所述第一子帧的第一时隙的频 率资源索引； [0245] 所述第二子帧的第二个时隙的频率资源索引等于所述第二子帧的第一时隙的频 率资源索引； [0246] 在所述通过所述物理上行控制信道接收上行控制信息之前，所述方法还包括： [0247] 将物理上行控制信道分别映射在所述第一子帧的第二个时隙的频率资源索引和 所述第二子帧的第二个时隙的频率资源索引指示的频率资源上。 [0248] 结合第二方面、第二方面的第一至二十四种可实现方式中的任意一种，在第二方 面的第二十五种可实现方式中，在所述通过所述物理上行控制信道接收上行控制信息之 前，所述方法还包括： [0249] 确定在偶数时隙序号的时隙接收所述上行控制信息采用的第一正交序列的索引， 根据所述第一正交序列的索引确定在奇数时隙序号的时隙接收所述上行控制信息采用的 第二正交序列的索引，使所述第二正交序列的索引等于所述第一正交序列的索引； [0250] 或者，确定在奇数时隙序号的时隙接收所述上行控制信息采用的第二正交序列的 67 CN 111586865 A 说　明　书 17/108 页 索引，根据所述第二正交序列的索引确定在偶数时隙序号的时隙接收所述上行控制信息采 用的第一正交序列的索引，使所述第一正交序列的索引等于所述第二正交序列的索引； [0251] 或者，根据接收所述上行控制信息的子帧序号确定接收所述上行控制信息采用的 正交序列的索引，所述正交序列的索引与所述子帧序号存在预设函数关系； [0252] 或者，确定接收所述上行控制信息采用的正交序列的索引，使在不同的子帧接收 所述上行控制信息采用的正交序列的索引不同，或者使在第一子帧接收所述上行控制信息 采用的正交序列的索引相同，或者使在第二子帧接收所述上行控制信息采用的正交序列的 索引相同，或者使在第一子帧接收所述上行控制信息采用的正交序列的索引和在第二子帧 接收所述上行控制信息采用的正交序列的索引不相同。 [0253] 结合第二方面、第二方面的第一至二十四种可实现方式中的任意一种，在第二方 面的第二十六种可实现方式中，在所述通过所述物理上行控制信道接收上行控制信息之 前，所述方法还包括： [0254] 确定在偶数时隙序号的时隙接收所述上行控制信息采用的第一循环移位，根据所 述第一循环移位确定在奇数时隙序号的时隙接收所述上行控制信息采用的第二循环移位， 使所述第二循环移位等于所述第一循环移位； [0255] 或者，确定在奇数时隙序号的时隙接收所述上行控制信息采用的第二循环移位， 根据所述第二循环移位确定在偶数时隙序号的时隙接收所述上行控制信息采用的第一循 环移位，使所述第一循环移位等于所述第二循环移位； [0256] 或者，根据接收所述上行控制信息的子帧序号确定接收所述上行控制信息采用的 循环移位，所述循环移位与所述子帧序号存在预设函数关系； [0257] 或者，确定接收所述上行控制信息采用的循环移位，使在不同的子帧接收所述上 行控制信息采用的循环移位不同，或者使在第一子帧接收所述上行控制信息采用的循环移 位相同，或者使在第二子帧接收所述上行控制信息采用的循环移位相同，或者使在第一子 帧接收所述上行控制信息采用的循环移位和在第二子帧接收所述上行控制信息采用的循 环移位不相同； [0258] 或者，确定接收所述上行控制信息采用的循环移位，使在同一个时隙的不同符号 接收所述上行控制信息采用的循环移位都相同； [0259] 或者，确定接收所述上行控制信息采用的循环移位，使在同一个子帧的不同符号 接收所述上行控制信息采用的循环移位都相同。 [0260] 结合第二方面、第二方面的第一至二十六种可实现方式中的任意一种，在第二方 面的第二十七种可实现方式中，所述方法还包括： [0261] 在所述第一子帧的第一时隙的频率资源索引和所述第二子帧的第一时隙的频率 资源索引指示的频率资源上，接收物理上行控制信道解调导频。 [0262] 结合第二方面的第二十七种可实现方式，在第二方面的第二十八种可实现方式 中，在所述接收物理上行控制信道解调导频之前，所述方法还包括： [0263] 确定在偶数时隙序号的时隙接收所述物理上行控制信道解调导频采用的第三正 交序列的索引，根据所述第三正交序列的索引确定在奇数时隙序号的时隙接收所述物理上 行控制信道解调导频采用的第四正交序列的索引，使所述第四正交序列的索引等于所述第 三正交序列的索引； 68 CN 111586865 A 说　明　书 18/108 页 [0264] 或者，确定在奇数时隙序号的时隙接收所述物理上行控制信道解调导频采用的第 四正交序列的索引，根据所述第四正交序列的索引确定在偶数时隙序号的时隙接收所述物 理上行控制信道解调导频采用的第三正交序列的索引，使所述第三正交序列的索引等于所 述第四正交序列的索引； [0265] 或者，根据接收所述物理上行控制信道解调导频的子帧序号确定接收所述物理上 行控制信道解调导频采用的正交序列的索引，所述正交序列的索引与所述子帧序号存在预 设函数关系； [0266] 或者，确定接收所述物理上行控制信道解调导频采用的正交序列的索引，使在不 同的子帧接收所述物理上行控制信道解调导频采用的正交序列的索引不同，或者使在第一 子帧接收所述物理上行控制信道解调导频采用的正交序列的索引相同，或者使在第二子帧 接收所述物理上行控制信道解调导频采用的正交序列的索引相同，或者使在第一子帧接收 所述物理上行控制信道解调导频采用的正交序列的索引和在第二子帧接收所述物理上行 控制信道解调导频采用的正交序列的索引不相同。 [0267] 结合第二方面的第二十七种可实现方式，在第二方面的第二十九种可实现方式 中，在所述接收物理上行控制信道解调导频之前，所述方法还包括： [0268] 确定在偶数时隙序号的时隙接收所述物理上行控制信道解调导频采用的第三循 环移位，根据所述第三循环移位确定在奇数时隙序号的时隙接收所述物理上行控制信道解 调导频采用的第四循环移位，使所述第四循环移位等于所述第三循环移位； [0269] 或者，确定在奇数时隙序号的时隙接收所述物理上行控制信道解调导频采用的第 四循环移位，根据所述第四循环移位确定在偶数时隙序号的时隙接收所述物理上行控制信 道解调导频采用的第三循环移位，使所述第三循环移位等于所述第四循环移位； [0270] 或者，根据接收所述物理上行控制信道解调导频的子帧序号确定接收所述物理上 行控制信道解调导频采用的循环移位，所述循环移位与所述子帧序号存在预设函数关系； [0271] 或者，确定接收所述物理上行控制信道解调导频采用的循环移位，使在不同的子 帧接收所述上行控制信道解调导频采用的循环移位不同，或者使在第一子帧接收所述上行 控制信道解调导频采用的循环移位相同，或者使在第二子帧接收所述上行控制信道解调导 频采用的循环移位相同，或者使在第一子帧接收所述上行控制信道解调导频采用的循环移 位和在第二子帧接收所述上行控制信道解调导频采用的循环移位不相同； [0272] 或者，确定接收所述物理上行控制信道解调导频采用的循环移位，使在同一个时 隙的不同符号接收所述上行控制信道解调导频采用的循环移位都相同； [0273] 或者，确定接收所述物理上行控制信道解调导频采用的循环移位，使在同一个子 帧的不同符号接收所述上行控制信道解调导频采用的循环移位都相同。 [0274] 第三方面，提供一种上行控制信息的传输装置，用于用户设备UE，包括： [0275] 第一确定单元，用于根据物理上行控制信道资源索引确定第一参量； [0276] 第二确定单元，用于根据所述第一参量确定第一子帧的第一时隙的频率资源索 引，所述第一子帧为一个或多个子帧，所述第一时隙为需要进行物理上行控制信道映射的 时隙； [0277] 第三确定单元，用于根据所述物理上行控制信道资源索引确定第二子帧的第一时 隙的频率资源索引，所述第二子帧为一个或多个子帧，所述第二子帧和所述第一子帧是不 69 CN 111586865 A 说　明　书 19/108 页 相同的子帧； [0278] 第一映射单元，用于将物理上行控制信道分别映射在所述第一子帧的第一时隙的 频率资源索引和所述第二子帧的第一时隙的频率资源索引指示的频率资源上； [0279] 第一发送单元，用于通过所述物理上行控制信道发送上行控制信息。 [0280] 结合第三方面，在第三方面的第一种可实现方式中，所述第二确定单元，用于： [0281] 根据所述第一参量确定第一子帧的第一时隙的频率资源索引，使所述第一子帧的 第一时隙的频率资源索引等于第一索引公式确定的频率资源索引nPRB，所述第一索引公式 为： [0282] [0283] 其中， 表示上行控制信息传输所在的系统中上行带宽在频率上包括的频率资 源个数，m是所述第一参量，()mod表示对括号中参数进行求模运算。 [0284] 结合第三方面，在第三方面的第二种可实现方式中，所述第三确定单元，包括： [0285] 第一确定模块，用于根据所述物理上行控制信道资源索引和第一偏移参数确定第 二子帧的第一时隙的频率资源索引； [0286] 或者，第二确定模块，用于根据所述第一参量确定所述第二子帧的第一时隙的频 率资源索引； [0287] 或者，第三确定模块，用于根据所述第一参量和第二偏移参数确定所述第二子帧 的第一时隙的频率资源索引。 [0288] 结合第三方面的第二种可实现方式，在第三方面的第三种可实现方式中，所述第 一确定模块，用于： [0289] 根据所述物理上行控制信道资源索引和所述第一偏移参数确定第二参量m*，使所 述第二参量m*满足公式： [0290] [0291] 或者， [0292] 或者， [0293] 其中， 是所述物理上行控制信道资源索引，offset为正 数，且为所述第一偏移参数， 为一个时隙用于物理上行控制信道格式2/2a/2b传输的可 用物理资源块PRB个数， 为在用于物理上行控制信道格式1/1a/1b和格式2/2a/2b混合 映射的PRB中，用于物理上行控制信道格式1/1a/1b的循环移位的个数， 为无线资源 70 CN 111586865 A 说　明　书 20/108 页 控制RRC信令配置的参数， 是PRB在频域上包含的子载波的个数， 是第一时隙物 理上行控制信道格式3映射的符号个数，所述符号的循环前缀为正常循环前缀时，c为2，所 述符号的循环前缀为扩展循环前缀时，c为3，所述第一参量为偶数时，±为 ，所述第一参量 为奇数时，±为-； [0294] 根据所述第二参量确定所述第二子帧的第一时隙的频率资源索引。 [0295] 结合第三方面的第三种可实现方式，在第三方面的第四种可实现方式中，所述上 行控制信息的传输装置还包括： [0296] 第四确定单元，用于根据系统或协议预先定义的参数确定所述第一偏移参数，使 所述第一偏移参数等于所述系统或协议预先定义的参数； [0297] 或者，第五确定单元，用于通过接收无线资源控制信令、媒体接入控制信令、物理 层信令中的至少一种确定所述第一偏移参数； [0298] 或者，第六确定单元，用于根据预先定义的公式确定所述第一偏移参数。 [0299] 结合第三方面的第四种可实现方式，在第三方面的第五种可实现方式中，所述第 六确定单元，用于： [0300] 根据预先定义的公式确定所述第一偏移参数，所述预先定义的公式为： [0301] [0302] 结合第三方面的第二种可实现方式，在第三方面的第六种可实现方式中，所述第 二确定模块，包括：： [0303] 第一确定子模块，用于根据所述第一参量确定第二参量； [0304] 第二确定子模块，用于根据所述第二参量确定所述第二子帧的第一时隙的频率资 源索引。 [0305] 结合第三方面的第六种可实现方式，在第三方面的第七种可实现方式中，所述第 一参量为m，所述第二参量为m*，所述第一确定子模块，用于： [0306] 根据第一参量m及第一参量变换公式确定所述第二参量m*，所述第一参量变换公 式为： [0307] 若所述第一参量m为偶数，所述第二参量m*＝m 1， [0308] 若所述第一参量m为奇数，所述第二参量m*＝m-1； [0309] 或者，所述第一参量变换公式为： [0310] m*＝m (m 1)mod  2–(m)mod  2， [0311] 其中，()mod表示对括号中参数进行求模运算； [0312] 或者，所述第一参量变换公式为： [0313] m*＝m 3-2*{(m)mod  2 1}。 [0314] 结合第三方面的第二种可实现方式，在第三方面的第八种可实现方式中，所述第 三确定模块，用于： [0315] 根据所述第一参量和第二偏移参数确定第二子帧的第一时隙的频率资源索引，使 所述第二子帧的第一时隙的频率资源索引等于第二索引公式确定的频率资源索引nPRB，所 述第二索引公式为： 71 CN 111586865 A 说　明　书 21/108 页 [0316] [0317] 其中，()mod表示对括号中参数进行求模运算， 表示上行控制信息传输所在的 系统中上行带宽在频率上包括的频率资源个数， 表示对 向下取整，sl_offset为所述 第二偏移参数，ns是第二子帧的第一时隙的时隙序号。 [0318] 结合第三方面的第二种可实现方式，在第三方面的第九种可实现方式中，所述第 三确定模块，用于： [0319] 根据所述第一参量和第二偏移参数确定第二子帧的第一时隙的频率资源索引，使 所述第二子帧的第一时隙的频率资源索引等于第三索引公式确定的频率资源索引nPRB，所 述第三索引公式为： [0320] [0321] 其中，()mod表示对括号中参数进行求模运算， 表示上行控制信息传输所在的 系统中上行带宽在频率上包括的频率资源个数， 表示对 向下取整，sl_offset为所述 第二偏移参数。 [0322] 结合第三方面的第八或九种可实现方式，在第三方面的第十种可实现方式中，所 述上行控制信息的传输装置还包括： [0323] 第七确定单元，用于根据系统或协议预先定义的参数确定所述第二偏移参数，使 所述第二偏移参数等于所述系统或协议预先定义的参数， [0324] 或者，第八确定单元，用于通过接收无线资源控制信令、媒体接入控制信令、物理 层信令中的至少一种确定所述第二偏移参数， [0325] 或者，第九确定单元，用于根据预先定义的公式确定所述第二偏移参数。 [0326] 结合第三方面的第十种可实现方式，在第三方面的第十一种可实现方式中，所述 第七确定单元，用于： [0327] 根据系统或协议预先定义的参数确定所述第二偏移参数，使所述第二偏移参数 sl_offset＝1； [0328] 或者，第九确定单元，用于： [0329] 根据预先定义的公式确定所述第二偏移参数，所述预先定义的公式为： [0330] sl_offset＝nsmod  2 1，nsmod表示对ns进行求模运算，ns是第二子帧的第一时隙 的时隙序号。 72 CN 111586865 A 说　明　书 22/108 页 [0331] 结合第三方面的第二种可实现方式，在第三方面的第十二种可实现方式中，所述 第二确定单元，用于： [0332] 第一子帧的第一时隙的频率资源索引为m， [0333] 所述第二确定模块，用于：第二子帧的第一时隙的频率资源索引为 [0334] 其中， 表示上行控制信息传输所在的系统中上行带宽在频率上包括的频率资 源个数，m是所述第一参量。 [0335] 结合第三方面，在第三方面的第十三种可实现方式中，所述第二确定单元，用于： [0336] 第一子帧的第一时隙的频率资源索引等于第四索引公式确定的频率资源索引 nPRB，所述第四索引公式为： [0337] [0338] 其中， m为所述第一参量， 表示对 向下取整， 表示上行控制信 息传输所在的系统中上行带宽在频率上包括的频率资源个数； [0339] 或者，第一子帧的第一时隙的频率资源索引等于第五索引公式确定的频率资源索 引nPRB，所述第五索引公式为： [0340] [0341] 结合第三方面的第十三种可实现方式，在第三方面的第十四种可实现方式中，所 述第三确定单元，用于： [0342] 根据所述物理上行控制信道资源索引确定第二子帧的第一时隙的频率资源索引， 使所述第二子帧的第一时隙的频率资源索引为 [0343] 结合第三方面，在第三方面的第十五种可实现方式中，所述第二确定单元，用于： [0344] 根据所述第一参量确定第一子帧的第一时隙的频率资源索引，使所述第一子帧的 第一时隙的频率资源索引等于sf_id为第一预设值的第六索引公式确定的频率资源索引 nPRB； [0345] 所述第三确定单元，用于： [0346] 根据所述物理上行控制信道资源索引确定第二子帧的第一时隙的频率资源索引， 使所述第一子帧的第一时隙的频率资源索引等于sf_id为第二预设值的第六索引公式确定 的频率资源索引nPRB； 73 CN 111586865 A 说　明　书 23/108 页 [0347] 所述第六索引公式为： [0348] 或者， [0349] [0350] 其中，所述第一预设值为0，所述第二预设值为1，或者，所述第一预设值为1，所述 第二预设值为0， m为所述第一参量， 表示对 向下取整， 表示上行控制 信息传输所在的系统中上行带宽在频率上包括的频率资源个数。 [0351] 结合第三方面、第三方面的第一至十五种可实现方式中的任意一种，在第三方面 的第十六种可实现方式中，当所述物理上行控制信息是应答信息时，是对一个下行子帧簇 的物理下行共享信道PDSCH的应答信息，所述上行控制信息的传输装置还包括： [0352] 第十确定单元，用于确定指示信息，所述指示信息用于指示需要进行物理上行控 制信道映射的时隙； [0353] 处理单元，用于将所述指示信息指示的时隙作为所述第一时隙。 [0354] 结合第三方面的第十六种可实现方式，在第三方面的第十七种可实现方式中，所 述第十确定单元，用于： [0355] 通过接收无线资源控制专有信令、媒体接入控制信令、物理层信令中的至少一种 确定所述指示信息。 [0356] 结合第三方面的第十六种可实现方式，在第三方面的第十八种可实现方式中，所 述指示信息为1比特； [0357] 所述1比特为0，用于指示一个子帧中的第一个时隙或者时隙序号是偶数的时隙， 所述1比特为1，用于指示一个子帧中的第二个时隙或者时隙序号是奇数的时隙。 [0358] 结合第三方面、第三方面的第一至十五种可实现方式中的任意一种，在第三方面 的第十九种可实现方式中，当所述物理上行控制信息是应答信息时，是对一个下行子帧簇 的物理下行共享信道PDSCH的应答信息，所述上行控制信息的传输装置还包括： [0359] 第十一确定单元，用于根据所述第一参量确定所述第一时隙。 [0360] 结合第三方面、第三方面的第一至十五种可实现方式中的任意一种，在第三方面 的第二十种可实现方式中，所述第十一确定单元，用于： [0361] 当第一参量m是偶数时，所述第一时隙为一个子帧中的第一个时隙或者时隙序号 是偶数的时隙，当第一参量m是奇数时，所述第一时隙为一个子帧中的第二个时隙或者时隙 序号是奇数的时隙； [0362] 或者， 74 CN 111586865 A 说　明　书 24/108 页 [0363] 当第一参量m是偶数时，所述第一时隙为一个子帧中的第二个时隙或者时隙序号 是奇数的时隙，当第一参量m是奇数时，所述第一时隙为一个子帧中的第一个时隙或者时隙 序号是偶数的时隙。 [0364] 结合第三方面、第三方面的第一至二十种可实现方式中的任意一种，在第三方面 的第二十一种可实现方式中，所述第一映射单元，用于： [0365] 所述第一子帧包含任意多个连续的子帧，若第一时隙为子帧的第一个时隙，则将 所述第一子帧包含的连续的子帧中的首个子帧的第一个时隙至所述连续的子帧的末尾子 帧的第一个时隙作为待映射时隙，将所述物理上行控制信道映射在所述待映射时隙中所述 第一子帧的第一时隙的频率资源索引指示的频率资源上； [0366] 和/或， [0367] 所述第二子帧包含任意多个连续的子帧，若第一时隙为子帧的第一个时隙，则将 所述第二子帧包含的连续的子帧中的首个子帧的第一个时隙至所述连续的子帧的末尾子 帧的第一个时隙作为待映射时隙，将所述物理上行控制信道映射在所述待映射时隙中所述 第二子帧的第一时隙的频率资源索引指示的频率资源上。 [0368] 结合第三方面、第三方面的第一至二十种可实现方式中的任意一种，在第三方面 的第二十二种可实现方式中， [0369] 所述第一映射单元，用于： [0370] 所述第一子帧包含任意多个连续的子帧，若第一时隙为子帧的第二个时隙，则将 所述第一子帧包含的连续的子帧的首个子帧的第二个时隙至所述连续的子帧的末尾子帧 的第二个时隙作为待映射时隙，将所述物理上行控制信道映射在所述待映射时隙中所述第 一子帧的第一时隙的频率资源索引指示的频率资源上； [0371] 和/或， [0372] 所述第二子帧包含任意多个连续的子帧，若第一时隙为子帧的第二个时隙，则将 所述第二子帧包含的连续的子帧的首个子帧的第二个时隙至所述连续的子帧的末尾子帧 的第二个时隙作为待映射时隙，将所述物理上行控制信道映射在所述待映射时隙中所述第 二子帧的第一时隙的频率资源索引指示的频率资源上。 [0373] 结合第三方面、第三方面的第一至二十种可实现方式中的任意一种，在第三方面 的第二十三种可实现方式中，所述第一映射单元，用于： [0374] 若第一时隙为子帧的第一个时隙，则将第一子帧和第二子帧包括的所有子帧的最 后一个子帧的第二个时隙作为待映射的时隙； [0375] 若第一时隙为子帧的第二个时隙，则将第一子帧和第二子帧包括的所有子帧的第 一个子帧的第一个时隙作为待映射的时隙； [0376] 若所述待映射的时隙所在的子帧为第一子帧，将所述物理上行控制信道映射在所 述待映射时隙中所述第一子帧的第一时隙的频率资源索引指示的频率资源上； [0377] 若所述待映射的时隙所在的子帧为第二子帧，将所述物理上行控制信道映射在所 述待映射时隙中所述第二子帧的第一时隙的频率资源索引指示的频率资源上。 [0378] 结合第三方面、第三方面的第一至十二种可实现方式中的任意一种，在第三方面 的第二十四种可实现方式中，所述第一时隙为子帧的第一个时隙，所述第二子帧中的一个 子帧和所述第一子帧中的一个子帧间隔偶数个时隙， 75 CN 111586865 A 说　明　书 25/108 页 [0379] 所述第一子帧的第二个时隙的频率资源索引等于所述第一子帧的第一时隙的频 率资源索引； [0380] 所述第二子帧的第二个时隙的频率资源索引等于所述第二子帧的第一时隙的频 率资源索引； [0381] 所述上行控制信息的传输装置还包括： [0382] 第二映射单元，用于将物理上行控制信道分别映射在所述第一子帧的第二个时隙 的频率资源索引和所述第二子帧的第二个时隙的频率资源索引指示的频率资源上。 [0383] 结合第三方面、第三方面的第一至二十四种可实现方式中的任意一种，在第三方 面的第二十五种可实现方式中，所述上行控制信息的传输装置还包括： [0384] 第十二确定单元，用于确定在偶数时隙序号的时隙发送所述上行控制信息采用的 第一正交序列的索引，根据所述第一正交序列的索引确定在奇数时隙序号的时隙发送所述 上行控制信息采用的第二正交序列的索引，使所述第二正交序列的索引等于所述第一正交 序列的索引； [0385] 或者，第十三确定单元，用于确定在奇数时隙序号的时隙发送所述上行控制信息 采用的第二正交序列的索引，根据所述第二正交序列的索引确定在偶数时隙序号的时隙发 送所述上行控制信息采用的第一正交序列的索引，使所述第一正交序列的索引等于所述第 二正交序列的索引； [0386] 或者，第十四确定单元，用于根据发送所述上行控制信息的子帧序号确定发送所 述上行控制信息采用的正交序列的索引，所述正交序列的索引与所述子帧序号存在预设函 数关系； [0387] 或者，第十五确定单元，用于确定发送所述上行控制信息采用的正交序列的索引， 使在不同的子帧发送所述上行控制信息采用的正交序列的索引不同，或者使在第一子帧发 送所述上行控制信息采用的正交序列的索引相同，或者使在第二子帧发送所述上行控制信 息采用的正交序列的索引相同，或者使在第一子帧发送所述上行控制信息采用的正交序列 的索引和在第二子帧发送所述上行控制信息采用的正交序列的索引不相同。 [0388] 结合第三方面、第三方面的第一至二十四种可实现方式中的任意一种，在第三方 面的第二十六种可实现方式中，所述上行控制信息的传输装置还包括： [0389] 第十六确定单元，用于确定在偶数时隙序号的时隙发送所述上行控制信息采用的 第一循环移位，根据所述第一循环移位确定在奇数时隙序号的时隙发送所述上行控制信息 采用的第二循环移位，使所述第二循环移位等于所述第一循环移位； [0390] 或者，第十七确定单元，用于确定在奇数时隙序号的时隙发送所述上行控制信息 采用的第二循环移位，根据所述第二循环移位确定在偶数时隙序号的时隙发送所述上行控 制信息采用的第一循环移位，使所述第一循环移位等于所述第二循环移位； [0391] 或者，第十八确定单元，用于根据发送所述上行控制信息的子帧序号确定发送所 述上行控制信息采用的循环移位，所述循环移位与所述子帧序号存在预设函数关系； [0392] 或者，第十九确定单元，用于确定发送所述上行控制信息采用的循环移位，使在不 同的子帧发送所述上行控制信息采用的循环移位不同，或者使在第一子帧发送所述上行控 制信息采用的循环移位相同，或者使在第二子帧发送所述上行控制信息采用的循环移位相 同，或者使在第一子帧发送所述上行控制信息采用的循环移位和在第二子帧发送所述上行 76 CN 111586865 A 说　明　书 26/108 页 控制信息采用的循环移位不相同； [0393] 或者，第二十确定单元，用于确定发送所述上行控制信息采用的循环移位，使在同 一个时隙的不同符号发送所述上行控制信息采用的循环移位都相同； [0394] 或者，第二十一确定单元，用于确定发送所述上行控制信息采用的循环移位，使在 同一个子帧的不同符号发送所述上行控制信息采用的循环移位都相同。 [0395] 结合第三方面、第三方面的第一至二十六种可实现方式中的任意一种，在第三方 面的第二十七种可实现方式中，所述上行控制信息的传输装置还包括： [0396] 第二发送单元，用于在所述第一子帧的第一时隙的频率资源索引和所述第二子帧 的第一时隙的频率资源索引指示的频率资源上，发送物理上行控制信道解调导频。 [0397] 结合第三方面的第二十七种可实现方式，在第三方面的第二十八种可实现方式 中，所述上行控制信息的传输装置还包括： [0398] 第二十二确定单元，用于确定在偶数时隙序号的时隙发送所述物理上行控制信道 解调导频采用的第三正交序列的索引，根据所述第三正交序列的索引确定在奇数时隙序号 的时隙发送所述物理上行控制信道解调导频采用的第四正交序列的索引，使所述第四正交 序列的索引等于所述第三正交序列的索引； [0399] 或者，第二十三确定单元，用于确定在奇数时隙序号的时隙发送所述物理上行控 制信道解调导频采用的第四正交序列的索引，根据所述第四正交序列的索引确定在偶数时 隙序号的时隙发送所述物理上行控制信道解调导频采用的第三正交序列的索引，使所述第 三正交序列的索引等于所述第四正交序列的索引； [0400] 或者，第二十四确定单元，用于根据发送所述物理上行控制信道解调导频的子帧 序号确定发送所述物理上行控制信道解调导频采用的正交序列的索引，所述正交序列的索 引与所述子帧序号存在预设函数关系； [0401] 或者，第二十五确定单元，用于确定发送所述物理上行控制信道解调导频采用的 正交序列的索引，使在不同的子帧发送所述物理上行控制信道解调导频采用的正交序列的 索引不同，或者使在第一子帧发送所述物理上行控制信道解调导频采用的正交序列的索引 相同，或者使在第二子帧发送所述物理上行控制信道解调导频采用的正交序列的索引相 同，或者使在第一子帧发送所述物理上行控制信道解调导频采用的正交序列的索引和在第 二子帧发送所述物理上行控制信道解调导频采用的正交序列的索引不相同。 [0402] 结合第三方面的第二十七种可实现方式，在第三方面的第二十九种可实现方式 中，所述上行控制信息的传输装置还包括： [0403] 第二十六确定单元，用于确定在偶数时隙序号的时隙发送所述物理上行控制信道 解调导频采用的第三循环移位，根据所述第三循环移位确定在奇数时隙序号的时隙发送所 述物理上行控制信道解调导频采用的第四循环移位，使所述第四循环移位等于所述第三循 环移位； [0404] 或者，第二十七确定单元，用于确定在奇数时隙序号的时隙发送所述物理上行控 制信道解调导频采用的第四循环移位，根据所述第四循环移位确定在偶数时隙序号的时隙 发送所述物理上行控制信道解调导频采用的第三循环移位，使所述第三循环移位等于所述 第四循环移位； [0405] 或者，第二十八确定单元，用于根据发送所述物理上行控制信道解调导频的子帧 77 CN 111586865 A 说　明　书 27/108 页 序号确定发送所述物理上行控制信道解调导频采用的循环移位，所述循环移位与所述子帧 序号存在预设函数关系； [0406] 或者，第二十九确定单元，用于确定发送所述物理上行控制信道解调导频采用的 循环移位，使在不同的子帧发送所述上行控制信道解调导频采用的循环移位不同，或者使 在第一子帧发送所述上行控制信道解调导频采用的循环移位相同，或者使在第二子帧发送 所述上行控制信道解调导频采用的循环移位相同，或者使在第一子帧发送所述上行控制信 道解调导频采用的循环移位和在第二子帧发送所述上行控制信道解调导频采用的循环移 位不相同； [0407] 或者，第三十确定单元，用于确定发送所述物理上行控制信道解调导频采用的循 环移位，使在同一个时隙的不同符号发送所述上行控制信道解调导频采用的循环移位都相 同； [0408] 或者，第三十一确定单元，用于确定发送所述物理上行控制信道解调导频采用的 循环移位，使在同一个子帧的不同符号发送所述上行控制信道解调导频采用的循环移位都 相同。 [0409] 第四方面，提供一种上行控制信息的传输装置，用于基站，包括： [0410] 第一确定单元，用于根据物理上行控制信道资源索引确定第一参量； [0411] 第二确定单元，用于根据所述第一参量确定第一子帧的第一时隙的频率资源索 引，所述第一子帧为一个或多个子帧，所述第一时隙为需要进行物理上行控制信道映射的 时隙； [0412] 第三确定单元，用于根据所述物理上行控制信道资源索引确定第二子帧的第一时 隙的频率资源索引，所述第二子帧为一个或多个子帧，所述第二子帧和所述第一子帧是不 相同的子帧； [0413] 第一映射单元，用于将物理上行控制信道分别映射在所述第一子帧的第一时隙的 频率资源索引和所述第二子帧的第一时隙的频率资源索引指示的频率资源上； [0414] 第一接收单元，用于通过所述物理上行控制信道接收上行控制信息。 [0415] 结合第四方面，在第四方面的第一种可实现方式中，所述第二确定单元，用于： [0416] 根据所述第一参量确定第一子帧的第一时隙的频率资源索引，使所述第一子帧的 第一时隙的频率资源索引等于第一索引公式确定的频率资源索引nPRB，所述第一索引公式 为： [0417] [0418] 其中， 表示上行控制信息传输所在的系统中上行带宽在频率上包括的频率资 源个数，m是所述第一参量，()mod表示对括号中参数进行求模运算。 [0419] 结合第四方面，在第四方面的第二种可实现方式中，所述第三确定单元，包括： [0420] 第一确定模块，用于根据所述物理上行控制信道资源索引和第一偏移参数确定第 二子帧的第一时隙的频率资源索引； 78 CN 111586865 A 说　明　书 28/108 页 [0421] 或者，第二确定模块，用于根据所述第一参量确定所述第二子帧的第一时隙的频 率资源索引； [0422] 或者，第三确定模块，用于根据所述第一参量和第二偏移参数确定所述第二子帧 的第一时隙的频率资源索引。 [0423] 结合第四方面的第二种可实现方式，在第四方面的第三种可实现方式中，所述第 一确定模块，用于： [0424] 根据所述物理上行控制信道资源索引和所述第一偏移参数确定第二参量m*，使所 述第二参量m*满足公式： [0425] [0426] 或者， [0427] 或者， [0428] 其中， 是所述物理上行控制信道资源索引，offset为正 数，且为所述第一偏移参数， 为一个时隙用于物理上行控制信道格式2/2a/2b传输的可 用物理资源块PRB个数， 为在用于物理上行控制信道格式1/1a/1b和格式2/2a/2b混合 映射的PRB中，用于物理上行控制信道格式1/1a/1b的循环移位的个数， 为无线资源 控制RRC信令配置的参数， 是PRB在频域上包含的子载波的个数， 是第一时隙物 理上行控制信道格式3映射的符号个数，所述符号的循环前缀为正常循环前缀时，c为2，所 述符号的循环前缀为扩展循环前缀时，c为3，所述第一参量为偶数时，±为 ，所述第一参量 为奇数时，±为-； [0429] 根据所述第二参量确定所述第二子帧的第一时隙的频率资源索引。 [0430] 结合第四方面的第三种可实现方式，在第四方面的第四种可实现方式中，所述上 行控制信息的传输装置还包括： [0431] 第四确定单元，用于根据系统或协议预先定义的参数确定所述第一偏移参数，使 所述第一偏移参数等于所述系统或协议预先定义的参数； [0432] 或者，第五确定单元，用于确定所述第一偏移参数，通过无线资源控制信令、媒体 接入控制信令、物理层信令中的至少一种发送所述第一偏移参数的配置信息； [0433] 或者，第六确定单元，用于根据预先定义的公式确定所述第一偏移参数。 [0434] 结合第四方面的第四种可实现方式，在第四方面的第五种可实现方式中，所述第 六确定单元，用于： [0435] 根据预先定义的公式确定所述第一偏移参数，所述预先定义的公式为： [0436] [0437] 结合第四方面的第二种可实现方式，在第四方面的第六种可实现方式中，所述第 二确定模块，包括：第一确定子模块，用于根据所述第一参量确定第二参量； 79 CN 111586865 A 说　明　书 29/108 页 [0438] 第二确定子模块，用于根据所述第二参量确定所述第二子帧的第一时隙的频率资 源索引。 [0439] 结合第四方面的第六种可实现方式，在第四方面的第七种可实现方式中，所述第 一确定子模块，用于： [0440] 根据第一参量m及第一参量变换公式确定所述第二参量m*，所述第一参量变换公 式为： [0441] 若所述第一参量m为偶数，所述第二参量m*＝m 1， [0442] 若所述第一参量m为奇数，所述第二参量m*＝m-1； [0443] 或者，所述第一参量变换公式为： [0444] m*＝m (m 1)mod  2–(m)mod  2， [0445] 其中，()mod表示对括号中参数进行求模运算； [0446] 或者，所述第一参量变换公式为： [0447] m*＝m 3-2*{(m)mod  2 1}。 [0448] 结合第四方面的第二种可实现方式，在第四方面的第八种可实现方式中，所述第 三确定模块，用于： [0449] 根据所述第一参量和第二偏移参数确定第二子帧的第一时隙的频率资源索引，使 所述第二子帧的第一时隙的频率资源索引等于第二索引公式确定的频率资源索引nPRB，所 述第二索引公式为： [0450] [0451] 其中，()mod表示对括号中参数进行求模运算， 表示上行控制信息传输所在的 系统中上行带宽在频率上包括的频率资源个数， 表示对 向下取整，sl_offset为所述 第二偏移参数，ns是第二子帧的第一时隙的时隙序号。 [0452] 结合第四方面的第二种可实现方式，在第四方面的第九种可实现方式中，所述第 三确定模块，用于： [0453] 根据所述第一参量和第二偏移参数确定第二子帧的第一时隙的频率资源索引，使 所述第二子帧的第一时隙的频率资源索引等于第三索引公式确定的频率资源索引nPRB，所 述第三索引公式为： [0454] [0455] 其中，()mod表示对括号中参数进行求模运算， 表示上行控制信息传输所在的 80 CN 111586865 A 说　明　书 30/108 页 系统中上行带宽在频率上包括的频率资源个数， 表示对 向下取整，sl_offset为所述 第二偏移参数。 [0456] 结合第四方面的第八或九种可实现方式，在第四方面的第十种可实现方式中，所 述上行控制信息的传输装置还包括： [0457] 第七确定单元，用于根据系统或协议预先定义的参数确定所述第二偏移参数，使 所述第二偏移参数等于所述系统或协议预先定义的参数； [0458] 或者，第八确定单元，用于确定所述第二偏移参数，通过无线资源控制信令、媒体 接入控制信令、物理层信令中的至少一种发送所述第二偏移参数的配置信息； [0459] 或者，第九确定单元，用于根据预先定义的公式确定所述第二偏移参数。 [0460] 结合第四方面的第十种可实现方式，在第四方面的第十一种可实现方式中，所述 第七确定单元，用于： [0461] 根据系统或协议预先定义的参数确定所述第二偏移参数，使所述第二偏移参数 sl_offset＝1； [0462] 或者，第九确定单元，用于： [0463] 根据预先定义的公式确定所述第二偏移参数，所述预先定义的公式为： [0464] sl_offset＝nsmod  2 1，nsmod表示对ns进行求模运算，ns是第二子帧的第一时隙 的时隙序号。 [0465] 结合第四方面的第二种可实现方式，在第四方面的第十二种可实现方式中，所述 第二确定单元，用于： [0466] 第一子帧的第一时隙的频率资源索引为m， [0467] 所述第二确定模块，用于：第二子帧的第一时隙的频率资源索引为 [0468] 其中， 表示上行控制信息传输所在的系统中上行带宽在频率上包括的频率资 源个数，m是所述第一参量。 [0469] 结合第四方面，在第四方面的第十三种可实现方式中，所述第二确定单元，用于第 一子帧的第一时隙的频率资源索引等于第四索引公式确定的频率资源索引nPRB，所述第四 索引公式为： [0470] [0471] 其中， m为所述第一参量， 表示对 向下取整， 表示上行控制 信息传输所在的系统中上行带宽在频率上包括的频率资源个数； [0472] 或者，第一子帧的第一时隙的频率资源索引等于第五索引公式确定的频率资源索 引nPRB，所述第五索引公式为： 81 CN 111586865 A 说　明　书 31/108 页 [0473] [0474] 结合第四方面的第十三种可实现方式，在第四方面的第十四种可实现方式中，所 述第三确定单元，用于： [0475] 根据所述物理上行控制信道资源索引确定第二子帧的第一时隙的频率资源索引， 使所述第二子帧的第一时隙的频率资源索引为 [0476] 结合第四方面，在第四方面的第十五种可实现方式中，所述第二确定单元，用于根 据所述第一参量确定第一子帧的第一时隙的频率资源索引，使所述第一子帧的第一时隙的 频率资源索引等于sf_id为第一预设值的第六索引公式确定的频率资源索引nPRB； [0477] 所述根据所述物理上行控制信道资源索引确定第二子帧的第一时隙的频率资源 索引，包括： [0478] 根据所述物理上行控制信道资源索引确定第二子帧的第一时隙的频率资源索引， 使所述第一子帧的第一时隙的频率资源索引等于sf_id为第二预设值的第六索引公式确定 的频率资源索引nPRB； [0479] 所述第六索引公式为： [0480] 或者， [0481] [0482] 其中，所述第一预设值为0，所述第二预设值为1，或者，所述第一预设值为1，所述 第二预设值为0， m为所述第一参量， 表示对 向下取整， 表示上行控制 信息传输所在的系统中上行带宽在频率上包括的频率资源个数。 [0483] 结合第四方面、第四方面的第一至十五种可实现方式中的任意一种，在第四方面 的第十六种可实现方式中，当所述物理上行控制信息是应答信息时，是对一个下行子帧簇 的物理下行共享信道PDSCH的应答信息，所述上行控制信息的传输装置还包括： [0484] 第十确定单元，用于确定指示信息，所述指示信息用于指示需要进行物理上行控 制信道映射的时隙； [0485] 处理单元，用于将所述指示信息指示的时隙作为所述第一时隙。 [0486] 结合第四方面的第十六种可实现方式，在第四方面的第十七种可实现方式中，所 82 CN 111586865 A 说　明　书 32/108 页 述第十确定单元，用于： [0487] 确定所述指示信息，通过无线资源控制信令、媒体接入控制信令、物理层信令中的 至少一种发送所述指示信息的配置信息。 [0488] 结合第四方面的第十六种可实现方式，在第四方面的第十八种可实现方式中，所 述指示信息为1比特； [0489] 所述1比特为0，用于指示一个子帧中的第一个时隙或者时隙序号是偶数的时隙， 所述1比特为1，用于指示一个子帧中的第二个时隙或者时隙序号是奇数的时隙。 [0490] 结合第四方面、第四方面的第一至十五种可实现方式中的任意一种，在第四方面 的第十九种可实现方式中，当所述物理上行控制信息是应答信息时，是对一个下行子帧簇 的物理下行共享信道PDSCH的应答信息，所述上行控制信息的传输装置还包括： [0491] 第十一确定单元，用于根据所述第一参量确定所述第一时隙。 [0492] 结合第四方面、第四方面的第一至十五种可实现方式中的任意一种，在第四方面 的第二十种可实现方式中，所述第十一确定单元，用于： [0493] 当第一参量m是偶数时，所述第一时隙为一个子帧中的第一个时隙或者时隙序号 是偶数的时隙，当第一参量m是奇数时，所述第一时隙为一个子帧中的第二个时隙或者时隙 序号是奇数的时隙； [0494] 或者， [0495] 当第一参量m是偶数时，所述第一时隙为一个子帧中的第二个时隙或者时隙序号 是奇数的时隙，当第一参量m是奇数时，所述第一时隙为一个子帧中的第一个时隙或者时隙 序号是偶数的时隙。 [0496] 结合第四方面、第四方面的第一至二十种可实现方式中的任意一种，在第四方面 的第二十一种可实现方式中，所述第一映射单元，用于： [0497] 所述第一子帧包含任意多个连续的子帧，若第一时隙为子帧的第一个时隙，则将 所述第一子帧包含的连续的子帧中的首个子帧的第一个时隙至所述连续的子帧的末尾子 帧的第一个时隙作为待映射时隙，将所述物理上行控制信道映射在所述待映射时隙中所述 第一子帧的第一时隙的频率资源索引指示的频率资源上； [0498] 和/或， [0499] 所述第二子帧包含任意多个连续的子帧，若第一时隙为子帧的第一个时隙，则将 所述第二子帧包含的连续的子帧中的首个子帧的第一个时隙至所述连续的子帧的末尾子 帧的第一个时隙作为待映射时隙，将所述物理上行控制信道映射在所述待映射时隙中所述 第二子帧的第一时隙的频率资源索引指示的频率资源上。 [0500] 结合第四方面、第四方面的第一至二十种可实现方式中的任意一种，在第四方面 的第二十二种可实现方式中， [0501] 所述第一映射单元，用于： [0502] 所述第一子帧包含任意多个连续的子帧，若第一时隙为子帧的第二个时隙，则将 所述第一子帧包含的连续的子帧的首个子帧的第二个时隙至所述连续的子帧的末尾子帧 的第二个时隙作为待映射时隙，将所述物理上行控制信道映射在所述待映射时隙中所述第 一子帧的第一时隙的频率资源索引指示的频率资源上； [0503] 和/或， 83 CN 111586865 A 说　明　书 33/108 页 [0504] 所述第二子帧包含任意多个连续的子帧，若第一时隙为子帧的第二个时隙，则将 所述第二子帧包含的连续的子帧的首个子帧的第二个时隙至所述连续的子帧的末尾子帧 的第二个时隙作为待映射时隙，将所述物理上行控制信道映射在所述待映射时隙中所述第 二子帧的第一时隙的频率资源索引指示的频率资源上。 [0505] 结合第四方面、第四方面的第一至二十种可实现方式中的任意一种，在第四方面 的第二十三种可实现方式中， [0506] 所述第一映射单元，用于： [0507] 若第一时隙为子帧的第一个时隙，则将第一子帧和第二子帧包括的所有子帧的最 后一个子帧的第二个时隙作为待映射的时隙； [0508] 若第一时隙为子帧的第二个时隙，则将第一子帧和第二子帧包括的所有子帧的第 一个子帧的第一个时隙作为待映射的时隙； [0509] 若所述待映射的时隙所在的子帧为第一子帧，将所述物理上行控制信道映射在所 述待映射时隙中所述第一子帧的第一时隙的频率资源索引指示的频率资源上； [0510] 若所述待映射的时隙所在的子帧为第二子帧，将所述物理上行控制信道映射在所 述待映射时隙中所述第二子帧的第一时隙的频率资源索引指示的频率资源上。 [0511] 结合第四方面、第四方面的第一至十二种可实现方式中的任意一种，在第四方面 的第二十四种可实现方式中，所述第一时隙为子帧的第一个时隙，所述第二子帧中的一个 子帧和所述第一子帧中的一个子帧间隔偶数个时隙， [0512] 所述第一子帧的第二个时隙的频率资源索引等于所述第一子帧的第一时隙的频 率资源索引； [0513] 所述第二子帧的第二个时隙的频率资源索引等于所述第二子帧的第一时隙的频 率资源索引； [0514] 所述上行控制信息的传输装置还包括： [0515] 第二映射单元，用于将物理上行控制信道分别映射在所述第一子帧的第二个时隙 的频率资源索引和所述第二子帧的第二个时隙的频率资源索引指示的频率资源上。 [0516] 结合第四方面、第四方面的第一至二十四种可实现方式中的任意一种，在第四方 面的第二十五种可实现方式中，所述上行控制信息的传输装置还包括： [0517] 第十二确定单元，用于确定在偶数时隙序号的时隙接收所述上行控制信息采用的 第一正交序列的索引，根据所述第一正交序列的索引确定在奇数时隙序号的时隙接收所述 上行控制信息采用的第二正交序列的索引，使所述第二正交序列的索引等于所述第一正交 序列的索引； [0518] 或者，第十三确定单元，用于确定在奇数时隙序号的时隙接收所述上行控制信息 采用的第二正交序列的索引，根据所述第二正交序列的索引确定在偶数时隙序号的时隙接 收所述上行控制信息采用的第一正交序列的索引，使所述第一正交序列的索引等于所述第 二正交序列的索引； [0519] 或者，第十四确定单元，用于根据接收所述上行控制信息的子帧序号确定接收所 述上行控制信息采用的正交序列的索引，所述正交序列的索引与所述子帧序号存在预设函 数关系； [0520] 或者，第十五确定单元，用于确定接收所述上行控制信息采用的正交序列的索引， 84 CN 111586865 A 说　明　书 34/108 页 使在不同的子帧接收所述上行控制信息采用的正交序列的索引不同，或者使在第一子帧接 收所述上行控制信息采用的正交序列的索引相同，或者使在第二子帧接收所述上行控制信 息采用的正交序列的索引相同，或者使在第一子帧接收所述上行控制信息采用的正交序列 的索引和在第二子帧接收所述上行控制信息采用的正交序列的索引不相同。 [0521] 结合第四方面、第四方面的第一至二十四种可实现方式中的任意一种，在第四方 面的第二十六种可实现方式中，所述上行控制信息的传输装置还包括： [0522] 第十六确定单元，用于确定在偶数时隙序号的时隙接收所述上行控制信息采用的 第一循环移位，根据所述第一循环移位确定在奇数时隙序号的时隙接收所述上行控制信息 采用的第二循环移位，使所述第二循环移位等于所述第一循环移位； [0523] 或者，第十七确定单元，用于确定在奇数时隙序号的时隙接收所述上行控制信息 采用的第二循环移位，根据所述第二循环移位确定在偶数时隙序号的时隙接收所述上行控 制信息采用的第一循环移位，使所述第一循环移位等于所述第二循环移位； [0524] 或者，第十八确定单元，用于根据接收所述上行控制信息的子帧序号确定接收所 述上行控制信息采用的循环移位，所述循环移位与所述子帧序号存在预设函数关系； [0525] 或者，第十九确定单元，用于确定接收所述上行控制信息采用的循环移位，使在不 同的子帧接收所述上行控制信息采用的循环移位不同，或者使在第一子帧接收所述上行控 制信息采用的循环移位相同，或者使在第二子帧接收所述上行控制信息采用的循环移位相 同，或者使在第一子帧接收所述上行控制信息采用的循环移位和在第二子帧接收所述上行 控制信息采用的循环移位不相同； [0526] 或者，第二十确定单元，用于确定接收所述上行控制信息采用的循环移位，使在同 一个时隙的不同符号接收所述上行控制信息采用的循环移位都相同； [0527] 或者，第二十一确定单元，用于确定接收所述上行控制信息采用的循环移位，使在 同一个子帧的不同符号接收所述上行控制信息采用的循环移位都相同。 [0528] 结合第四方面、第四方面的第一至二十六种可实现方式中的任意一种，在第四方 面的第二十七种可实现方式中，所述上行控制信息的传输装置还包括： [0529] 第二接收单元，用于在所述第一子帧的第一时隙的频率资源索引和所述第二子帧 的第一时隙的频率资源索引指示的频率资源上，接收物理上行控制信道解调导频。 [0530] 结合第四方面的第二十七种可实现方式，在第四方面的第二十八种可实现方式 中，所述上行控制信息的传输装置还包括： [0531] 第二十二确定单元，用于确定在偶数时隙序号的时隙接收所述物理上行控制信道 解调导频采用的第三正交序列的索引，根据所述第三正交序列的索引确定在奇数时隙序号 的时隙接收所述物理上行控制信道解调导频采用的第四正交序列的索引，使所述第四正交 序列的索引等于所述第三正交序列的索引； [0532] 或者，第二十三确定单元，用于确定在奇数时隙序号的时隙接收所述物理上行控 制信道解调导频采用的第四正交序列的索引，根据所述第四正交序列的索引确定在偶数时 隙序号的时隙接收所述物理上行控制信道解调导频采用的第三正交序列的索引，使所述第 三正交序列的索引等于所述第四正交序列的索引； [0533] 或者，第二十四确定单元，用于根据接收所述物理上行控制信道解调导频的子帧 序号确定接收所述物理上行控制信道解调导频采用的正交序列的索引，所述正交序列的索 85 CN 111586865 A 说　明　书 35/108 页 引与所述子帧序号存在预设函数关系； [0534] 或者，第二十五确定单元，用于确定接收所述物理上行控制信道解调导频采用的 正交序列的索引，使在不同的子帧接收所述物理上行控制信道解调导频采用的正交序列的 索引不同，或者使在第一子帧接收所述物理上行控制信道解调导频采用的正交序列的索引 相同，或者使在第二子帧接收所述物理上行控制信道解调导频采用的正交序列的索引相 同，或者使在第一子帧接收所述物理上行控制信道解调导频采用的正交序列的索引和在第 二子帧接收所述物理上行控制信道解调导频采用的正交序列的索引不相同。 [0535] 结合第四方面的第二十七种可实现方式，在第四方面的第二十九种可实现方式 中，所述上行控制信息的传输装置还包括： [0536] 第二十六确定单元，用于确定在偶数时隙序号的时隙接收所述物理上行控制信道 解调导频采用的第三循环移位，根据所述第三循环移位确定在奇数时隙序号的时隙接收所 述物理上行控制信道解调导频采用的第四循环移位，使所述第四循环移位等于所述第三循 环移位； [0537] 或者，第二十七确定单元，用于确定在奇数时隙序号的时隙接收所述物理上行控 制信道解调导频采用的第四循环移位，根据所述第四循环移位确定在偶数时隙序号的时隙 接收所述物理上行控制信道解调导频采用的第三循环移位，使所述第三循环移位等于所述 第四循环移位； [0538] 或者，第二十八确定单元，用于根据接收所述物理上行控制信道解调导频的子帧 序号确定接收所述物理上行控制信道解调导频采用的循环移位，所述循环移位与所述子帧 序号存在预设函数关系； [0539] 或者，第二十九确定单元，用于确定接收所述物理上行控制信道解调导频采用的 循环移位，使在不同的子帧接收所述上行控制信道解调导频采用的循环移位不同，或者使 在第一子帧接收所述上行控制信道解调导频采用的循环移位相同，或者使在第二子帧接收 所述上行控制信道解调导频采用的循环移位相同，或者使在第一子帧接收所述上行控制信 道解调导频采用的循环移位和在第二子帧接收所述上行控制信道解调导频采用的循环移 位不相同； [0540] 或者，第三十确定单元，用于确定接收所述物理上行控制信道解调导频采用的循 环移位，使在同一个时隙的不同符号接收所述上行控制信道解调导频采用的循环移位都相 同； [0541] 或者，第三十一确定单元，用于确定接收所述物理上行控制信道解调导频采用的 循环移位，使在同一个子帧的不同符号接收所述上行控制信道解调导频采用的循环移位都 相同。 [0542] 第五方面，提供一种上行控制信息的传输装置，用于用户设备UE，包括： [0543] 处理器，用于根据物理上行控制信道资源索引确定第一参量； [0544] 所述处理器，用于根据所述第一参量确定第一子帧的第一时隙的频率资源索引， 所述第一子帧为一个或多个子帧，所述第一时隙为需要进行物理上行控制信道映射的时 隙； [0545] 所述处理器，用于根据所述物理上行控制信道资源索引确定第二子帧的第一时隙 的频率资源索引，所述第二子帧为一个或多个子帧，所述第二子帧和所述第一子帧是不相 86 CN 111586865 A 说　明　书 36/108 页 同的子帧； [0546] 所述处理器，用于将物理上行控制信道分别映射在所述第一子帧的第一时隙的频 率资源索引和所述第二子帧的第一时隙的频率资源索引指示的频率资源上； [0547] 发射机，用于通过所述物理上行控制信道发送上行控制信息。 [0548] 结合第五方面，在第五方面的第一种可实现方式中，所述处理器用于： [0549] 根据所述第一参量确定第一子帧的第一时隙的频率资源索引，使所述第一子帧的 第一时隙的频率资源索引等于第一索引公式确定的频率资源索引nPRB，所述第一索引公式 为： [0550] [0551] 其中， 表示上行控制信息传输所在的系统中上行带宽在频率上包括的频率资 源个数，m是所述第一参量，()mod表示对括号中参数进行求模运算。 [0552] 结合第五方面，在第五方面的第二种可实现方式中，所述处理器用于： [0553] 根据所述物理上行控制信道资源索引和第一偏移参数确定第二子帧的第一时隙 的频率资源索引； [0554] 或者，根据所述第一参量确定所述第二子帧的第一时隙的频率资源索引； [0555] 或者，根据所述第一参量和第二偏移参数确定所述第二子帧的第一时隙的频率资 源索引。 [0556] 结合第五方面的第二种可实现方式，在第五方面的第三种可实现方式中，所述处 理器用于： [0557] 根据所述物理上行控制信道资源索引和所述第一偏移参数确定第二参量m*，使所 述第二参量m*满足公式： [0558] [0559] 或者， [0560] 或者， [0561] 其中， 是所述物理上行控制信道资源索引，offset为正 数，且为所述第一偏移参数， 为一个时隙用于物理上行控制信道格式2/2a/2b传输的可 用物理资源块PRB个数， 为在用于物理上行控制信道格式1/1a/1b和格式2/2a/2b混合 映射的PRB中，用于物理上行控制信道格式1/1a/1b的循环移位的个数， 为无线资源 控制RRC信令配置的参数， 是PRB在频域上包含的子载波的个数， 是第一时隙物 87 CN 111586865 A 说　明　书 37/108 页 理上行控制信道格式3映射的符号个数，所述符号的循环前缀为正常循环前缀时，c为2，所 述符号的循环前缀为扩展循环前缀时，c为3，所述第一参量为偶数时，±为 ，所述第一参量 为奇数时，±为-； [0562] 根据所述第二参量确定所述第二子帧的第一时隙的频率资源索引。 [0563] 结合第五方面的第三种可实现方式，在第五方面的第四种可实现方式中，所述处 理器用于： [0564] 根据系统或协议预先定义的参数确定所述第一偏移参数，使所述第一偏移参数等 于所述系统或协议预先定义的参数； [0565] 或者，通过接收无线资源控制信令、媒体接入控制信令、物理层信令中的至少一种 确定所述第一偏移参数； [0566] 或者，根据预先定义的公式确定所述第一偏移参数。 [0567] 结合第五方面的第四种可实现方式，在第五方面的第五种可实现方式中，所述处 理器用于： [0568] 根据预先定义的公式确定所述第一偏移参数，所述预先定义的公式为： [0569] [0570] 结合第五方面的第二种可实现方式，在第五方面的第六种可实现方式中，所述处 理器用于： [0571] 根据所述第一参量确定第二参量； [0572] 根据所述第二参量确定所述第二子帧的第一时隙的频率资源索引。 [0573] 结合第五方面的第六种可实现方式，在第五方面的第七种可实现方式中，所述第 一参量为m，所述第二参量为m*，所述处理器用于： [0574] 根据第一参量m及第一参量变换公式确定所述第二参量m*，所述第一参量变换公 式为： [0575] 若所述第一参量m为偶数，所述第二参量m*＝m 1， [0576] 若所述第一参量m为奇数，所述第二参量m*＝m-1； [0577] 或者，所述第一参量变换公式为： [0578] m*＝m (m 1)mod  2–(m)mod  2， [0579] 其中，()mod表示对括号中参数进行求模运算； [0580] 或者，所述第一参量变换公式为： [0581] m*＝m 3-2*{(m)mod  2 1}。 [0582] 结合第五方面的第二种可实现方式，在第五方面的第八种可实现方式中，所述处 理器用于： [0583] 根据所述第一参量和第二偏移参数确定第二子帧的第一时隙的频率资源索引，使 所述第二子帧的第一时隙的频率资源索引等于第二索引公式确定的频率资源索引nPRB，所 述第二索引公式为： 88 CN 111586865 A 说　明　书 38/108 页 [0584] [0585] 其中，()mod表示对括号中参数进行求模运算， 表示上行控制信息传输所在的 系统中上行带宽在频率上包括的频率资源个数， 表示对 向下取整，sl_offset为所述 第二偏移参数，ns是第二子帧的第一时隙的时隙序号。 [0586] 结合第五方面的第二种可实现方式，在第五方面的第九种可实现方式中，所述处 理器用于： [0587] 根据所述第一参量和第二偏移参数确定第二子帧的第一时隙的频率资源索引，使 所述第二子帧的第一时隙的频率资源索引等于第三索引公式确定的频率资源索引nPRB，所 述第三索引公式为： [0588] [0589] 其中，()mod表示对括号中参数进行求模运算， 表示上行控制信息传输所在的 系统中上行带宽在频率上包括的频率资源个数， 表示对 向下取整，sl_offset为所述 第二偏移参数。 [0590] 结合第五方面的第八或九种可实现方式，在第五方面的第十种可实现方式中，处 理器用于：根据系统或协议预先定义的参数确定所述第二偏移参数，使所述第二偏移参数 等于所述系统或协议预先定义的参数， [0591] 或者，通过接收无线资源控制信令、媒体接入控制信令、物理层信令中的至少一种 确定所述第二偏移参数， [0592] 或者，根据预先定义的公式确定所述第二偏移参数。 [0593] 结合第五方面的第十种可实现方式，在第五方面的第十一种可实现方式中，所述 处理器用于：根据系统或协议预先定义的参数确定所述第二偏移参数，使所述第二偏移参 数sl_offset＝1； [0594] 或者，所述根据预先定义的公式确定所述第二偏移参数，包括： [0595] 根据预先定义的公式确定所述第二偏移参数，所述预先定义的公式为： [0596] sl_offset＝nsmod  2 1，nsmod表示对ns进行求模运算，ns是第二子帧的第一时隙 的时隙序号。 [0597] 结合第五方面的第二种可实现方式，在第五方面的第十二种可实现方式中，第一 子帧的第一时隙的频率资源索引为m， 89 CN 111586865 A 说　明　书 39/108 页 [0598] 第二子帧的第一时隙的频率资源索引为 [0599] 其中， 表示上行控制信息传输所在的系统中上行带宽在频率上包括的频率资 源个数，m是所述第一参量。 [0600] 结合第五方面，在第五方面的第十三种可实现方式中，所述处理器用于： [0601] 第一子帧的第一时隙的频率资源索引等于第四索引公式确定的频率资源索引 nPRB，所述第四索引公式为： [0602] [0603] 其中， m为所述第一参量， 表示对 向下取整， 表示上行控制 信息传输所在的系统中上行带宽在频率上包括的频率资源个数； [0604] 或者，第一子帧的第一时隙的频率资源索引等于第五索引公式确定的频率资源索 引nPRB，所述第五索引公式为： [0605] [0606] 结合第五方面的第十三种可实现方式，在第五方面的第十四种可实现方式中，所 述处理器用于： [0607] 根据所述物理上行控制信道资源索引确定第二子帧的第一时隙的频率资源索引， 使所述第二子帧的第一时隙的频率资源索引为 [0608] 结合第五方面，在第五方面的第十五种可实现方式中，所述处理器用于： [0609] 根据所述第一参量确定第一子帧的第一时隙的频率资源索引，使所述第一子帧的 第一时隙的频率资源索引等于sf_id为第一预设值的第六索引公式确定的频率资源索引 nPRB； [0610] 根据所述物理上行控制信道资源索引确定第二子帧的第一时隙的频率资源索引， 使所述第一子帧的第一时隙的频率资源索引等于sf_id为第二预设值的第六索引公式确定 的频率资源索引nPRB； [0611] 所述第六索引公式为： [0612] 或者， 90 CN 111586865 A 说　明　书 40/108 页 [0613] [0614] 其中，所述第一预设值为0，所述第二预设值为1，或者，所述第一预设值为1，所述 第二预设值为0， m为所述第一参量， 表示对 向下取整， 表示上行控制 信息传输所在的系统中上行带宽在频率上包括的频率资源个数。 [0615] 结合第五方面、第五方面的第一至十五种可实现方式中的任意一种，在第五方面 的第十六种可实现方式中，当所述物理上行控制信息是应答信息时，是对一个下行子帧簇 的物理下行共享信道PDSCH的应答信息，所述处理器用于： [0616] 确定指示信息，所述指示信息用于指示需要进行物理上行控制信道映射的时隙； [0617] 将所述指示信息指示的时隙作为所述第一时隙。 [0618] 结合第五方面的第十六种可实现方式，在第五方面的第十七种可实现方式中，所 述确定指示信息包括： [0619] 通过接收无线资源控制专有信令、媒体接入控制信令、物理层信令中的至少一种 确定所述指示信息。 [0620] 结合第五方面的第十六种可实现方式，在第五方面的第十八种可实现方式中，所 述指示信息为1比特； [0621] 所述1比特为0，用于指示一个子帧中的第一个时隙或者时隙序号是偶数的时隙， 所述1比特为1，用于指示一个子帧中的第二个时隙或者时隙序号是奇数的时隙。 [0622] 结合第五方面、第五方面的第一至十五种可实现方式中的任意一种，在第五方面 的第十九种可实现方式中，当所述物理上行控制信息是应答信息时，是对一个下行子帧簇 的物理下行共享信道PDSCH的应答信息，所述处理器用于： [0623] 根据所述第一参量确定所述第一时隙。 [0624] 结合第五方面、第五方面的第一至十五种可实现方式中的任意一种，在第五方面 的第二十种可实现方式中，所述处理器用于： [0625] 当第一参量m是偶数时，所述第一时隙为一个子帧中的第一个时隙或者时隙序号 是偶数的时隙，当第一参量m是奇数时，所述第一时隙为一个子帧中的第二个时隙或者时隙 序号是奇数的时隙； [0626] 或者， [0627] 当第一参量m是偶数时，所述第一时隙为一个子帧中的第二个时隙或者时隙序号 是奇数的时隙，当第一参量m是奇数时，所述第一时隙为一个子帧中的第一个时隙或者时隙 序号是偶数的时隙。 [0628] 结合第五方面、第五方面的第一至二十种可实现方式中的任意一种，在第五方面 的第二十一种可实现方式中， [0629] 所述处理器用于： [0630] 所述第一子帧包含任意多个连续的子帧，若第一时隙为子帧的第一个时隙，则将 91 CN 111586865 A 说　明　书 41/108 页 所述第一子帧包含的连续的子帧中的首个子帧的第一个时隙至所述连续的子帧的末尾子 帧的第一个时隙作为待映射时隙，将所述物理上行控制信道映射在所述待映射时隙中所述 第一子帧的第一时隙的频率资源索引指示的频率资源上； [0631] 和/或， [0632] 所述第二子帧包含任意多个连续的子帧，若第一时隙为子帧的第一个时隙，则将 所述第二子帧包含的连续的子帧中的首个子帧的第一个时隙至所述连续的子帧的末尾子 帧的第一个时隙作为待映射时隙，将所述物理上行控制信道映射在所述待映射时隙中所述 第二子帧的第一时隙的频率资源索引指示的频率资源上。 [0633] 结合第五方面、第五方面的第一至二十种可实现方式中的任意一种，在第五方面 的第二十二种可实现方式中，所述处理器用于： [0634] 所述第一子帧包含任意多个连续的子帧，若第一时隙为子帧的第二个时隙，则将 所述第一子帧包含的连续的子帧的首个子帧的第二个时隙至所述连续的子帧的末尾子帧 的第二个时隙作为待映射时隙，将所述物理上行控制信道映射在所述待映射时隙中所述第 一子帧的第一时隙的频率资源索引指示的频率资源上； [0635] 和/或， [0636] 所述第二子帧包含任意多个连续的子帧，若第一时隙为子帧的第二个时隙，则将 所述第二子帧包含的连续的子帧的首个子帧的第二个时隙至所述连续的子帧的末尾子帧 的第二个时隙作为待映射时隙，将所述物理上行控制信道映射在所述待映射时隙中所述第 二子帧的第一时隙的频率资源索引指示的频率资源上。 [0637] 结合第五方面、第五方面的第一至二十种可实现方式中的任意一种，在第五方面 的第二十三种可实现方式中， [0638] 所述处理器用于： [0639] 若第一时隙为子帧的第一个时隙，则将第一子帧和第二子帧包括的所有子帧的最 后一个子帧的第二个时隙作为待映射的时隙； [0640] 若第一时隙为子帧的第二个时隙，则将第一子帧和第二子帧包括的所有子帧的第 一个子帧的第一个时隙作为待映射的时隙； [0641] 若所述待映射的时隙所在的子帧为第一子帧，将所述物理上行控制信道映射在所 述待映射时隙中所述第一子帧的第一时隙的频率资源索引指示的频率资源上； [0642] 若所述待映射的时隙所在的子帧为第二子帧，将所述物理上行控制信道映射在所 述待映射时隙中所述第二子帧的第一时隙的频率资源索引指示的频率资源上。 [0643] 结合第五方面、第五方面的第一至十二种可实现方式中的任意一种，在第五方面 的第二十四种可实现方式中，所述第一时隙为子帧的第一个时隙，所述第二子帧中的一个 子帧和所述第一子帧中的一个子帧间隔偶数个时隙， [0644] 所述第一子帧的第二个时隙的频率资源索引等于所述第一子帧的第一时隙的频 率资源索引； [0645] 所述第二子帧的第二个时隙的频率资源索引等于所述第二子帧的第一时隙的频 率资源索引； [0646] 所述处理器用于：将物理上行控制信道分别映射在所述第一子帧的第二个时隙的 频率资源索引和所述第二子帧的第二个时隙的频率资源索引指示的频率资源上。 92 CN 111586865 A 说　明　书 42/108 页 [0647] 结合第五方面、第五方面的第一至二十四种可实现方式中的任意一种，在第五方 面的第二十五种可实现方式中，所述处理器用于： [0648] 确定在偶数时隙序号的时隙发送所述上行控制信息采用的第一正交序列的索引， 根据所述第一正交序列的索引确定在奇数时隙序号的时隙发送所述上行控制信息采用的 第二正交序列的索引，使所述第二正交序列的索引等于所述第一正交序列的索引； [0649] 或者，确定在奇数时隙序号的时隙发送所述上行控制信息采用的第二正交序列的 索引，根据所述第二正交序列的索引确定在偶数时隙序号的时隙发送所述上行控制信息采 用的第一正交序列的索引，使所述第一正交序列的索引等于所述第二正交序列的索引； [0650] 或者，根据发送所述上行控制信息的子帧序号确定发送所述上行控制信息采用的 正交序列的索引，所述正交序列的索引与所述子帧序号存在预设函数关系； [0651] 或者，确定发送所述上行控制信息采用的正交序列的索引，使在不同的子帧发送 所述上行控制信息采用的正交序列的索引不同，或者使在第一子帧发送所述上行控制信息 采用的正交序列的索引相同，或者使在第二子帧发送所述上行控制信息采用的正交序列的 索引相同，或者使在第一子帧发送所述上行控制信息采用的正交序列的索引和在第二子帧 发送所述上行控制信息采用的正交序列的索引不相同。 [0652] 结合第五方面、第五方面的第一至二十四种可实现方式中的任意一种，在第五方 面的第二十六种可实现方式中，所述处理器用于： [0653] 确定在偶数时隙序号的时隙发送所述上行控制信息采用的第一循环移位，根据所 述第一循环移位确定在奇数时隙序号的时隙发送所述上行控制信息采用的第二循环移位， 使所述第二循环移位等于所述第一循环移位； [0654] 或者，确定在奇数时隙序号的时隙发送所述上行控制信息采用的第二循环移位， 根据所述第二循环移位确定在偶数时隙序号的时隙发送所述上行控制信息采用的第一循 环移位，使所述第一循环移位等于所述第二循环移位； [0655] 或者，根据发送所述上行控制信息的子帧序号确定发送所述上行控制信息采用的 循环移位，所述循环移位与所述子帧序号存在预设函数关系； [0656] 或者，确定发送所述上行控制信息采用的循环移位，使在不同的子帧发送所述上 行控制信息采用的循环移位不同，或者使在第一子帧发送所述上行控制信息采用的循环移 位相同，或者使在第二子帧发送所述上行控制信息采用的循环移位相同，或者使在第一子 帧发送所述上行控制信息采用的循环移位和在第二子帧发送所述上行控制信息采用的循 环移位不相同； [0657] 或者，确定发送所述上行控制信息采用的循环移位，使在同一个时隙的不同符号 发送所述上行控制信息采用的循环移位都相同； [0658] 或者，确定发送所述上行控制信息采用的循环移位，使在同一个子帧的不同符号 发送所述上行控制信息采用的循环移位都相同。 [0659] 结合第五方面、第五方面的第一至二十六种可实现方式中的任意一种，在第五方 面的第二十七种可实现方式中，所述发射机还用于： [0660] 在所述第一子帧的第一时隙的频率资源索引和所述第二子帧的第一时隙的频率 资源索引指示的频率资源上，发送物理上行控制信道解调导频。 [0661] 结合第五方面的第二十七种可实现方式，在第五方面的第二十八种可实现方式 93 CN 111586865 A 说　明　书 43/108 页 中，所述处理器用于 [0662] 确定在偶数时隙序号的时隙发送所述物理上行控制信道解调导频采用的第三正 交序列的索引，根据所述第三正交序列的索引确定在奇数时隙序号的时隙发送所述物理上 行控制信道解调导频采用的第四正交序列的索引，使所述第四正交序列的索引等于所述第 三正交序列的索引； [0663] 或者，确定在奇数时隙序号的时隙发送所述物理上行控制信道解调导频采用的第 四正交序列的索引，根据所述第四正交序列的索引确定在偶数时隙序号的时隙发送所述物 理上行控制信道解调导频采用的第三正交序列的索引，使所述第三正交序列的索引等于所 述第四正交序列的索引； [0664] 或者，根据发送所述物理上行控制信道解调导频的子帧序号确定发送所述物理上 行控制信道解调导频采用的正交序列的索引，所述正交序列的索引与所述子帧序号存在预 设函数关系； [0665] 或者，确定发送所述物理上行控制信道解调导频采用的正交序列的索引，使在不 同的子帧发送所述物理上行控制信道解调导频采用的正交序列的索引不同，或者使在第一 子帧发送所述物理上行控制信道解调导频采用的正交序列的索引相同，或者使在第二子帧 发送所述物理上行控制信道解调导频采用的正交序列的索引相同，或者使在第一子帧发送 所述物理上行控制信道解调导频采用的正交序列的索引和在第二子帧发送所述物理上行 控制信道解调导频采用的正交序列的索引不相同。 [0666] 结合第五方面的第二十七种可实现方式，在第五方面的第二十九种可实现方式 中，所述处理器用于 [0667] 确定在偶数时隙序号的时隙发送所述物理上行控制信道解调导频采用的第三循 环移位，根据所述第三循环移位确定在奇数时隙序号的时隙发送所述物理上行控制信道解 调导频采用的第四循环移位，使所述第四循环移位等于所述第三循环移位； [0668] 或者，确定在奇数时隙序号的时隙发送所述物理上行控制信道解调导频采用的第 四循环移位，根据所述第四循环移位确定在偶数时隙序号的时隙发送所述物理上行控制信 道解调导频采用的第三循环移位，使所述第三循环移位等于所述第四循环移位； [0669] 或者，根据发送所述物理上行控制信道解调导频的子帧序号确定发送所述物理上 行控制信道解调导频采用的循环移位，所述循环移位与所述子帧序号存在预设函数关系； [0670] 或者，确定发送所述物理上行控制信道解调导频采用的循环移位，使在不同的子 帧发送所述上行控制信道解调导频采用的循环移位不同，或者使在第一子帧发送所述上行 控制信道解调导频采用的循环移位相同，或者使在第二子帧发送所述上行控制信道解调导 频采用的循环移位相同，或者使在第一子帧发送所述上行控制信道解调导频采用的循环移 位和在第二子帧发送所述上行控制信道解调导频采用的循环移位不相同； [0671] 或者，确定发送所述物理上行控制信道解调导频采用的循环移位，使在同一个时 隙的不同符号发送所述上行控制信道解调导频采用的循环移位都相同； [0672] 或者，确定发送所述物理上行控制信道解调导频采用的循环移位，使在同一个子 帧的不同符号发送所述上行控制信道解调导频采用的循环移位都相同。 [0673] 第六方面，提供一种上行控制信息的传输装置，用于基站，包括： [0674] 处理器，用于根据物理上行控制信道资源索引确定第一参量； 94 CN 111586865 A 说　明　书 44/108 页 [0675] 所述处理器还用于根据所述第一参量确定第一子帧的第一时隙的频率资源索引， 所述第一子帧为一个或多个子帧，所述第一时隙为需要进行物理上行控制信道映射的时 隙； [0676] 所述处理器还用于根据所述物理上行控制信道资源索引确定第二子帧的第一时 隙的频率资源索引，所述第二子帧为一个或多个子帧，所述第二子帧和所述第一子帧是不 相同的子帧； [0677] 所述处理器还用于将物理上行控制信道分别映射在所述第一子帧的第一时隙的 频率资源索引和所述第二子帧的第一时隙的频率资源索引指示的频率资源上； [0678] 接收机，用于通过所述物理上行控制信道接收上行控制信息。 [0679] 结合第六方面，在第六方面的第一种可实现方式中，所述处理器用于： [0680] 根据所述第一参量确定第一子帧的第一时隙的频率资源索引，使所述第一子帧的 第一时隙的频率资源索引等于第一索引公式确定的频率资源索引nPRB，所述第一索引公式 为： [0681] [0682] 其中， 表示上行控制信息传输所在的系统中上行带宽在频率上包括的频率资 源个数，m是所述第一参量，()mod表示对括号中参数进行求模运算。 [0683] 结合第六方面，在第六方面的第二种可实现方式中，所述处理器用于： [0684] 根据所述物理上行控制信道资源索引和第一偏移参数确定第二子帧的第一时隙 的频率资源索引； [0685] 或者，根据所述第一参量确定所述第二子帧的第一时隙的频率资源索引； [0686] 或者，根据所述第一参量和第二偏移参数确定所述第二子帧的第一时隙的频率资 源索引。 [0687] 结合第六方面的第二种可实现方式，在第六方面的第三种可实现方式中，所述处 理器用于： [0688] 根据所述物理上行控制信道资源索引和所述第一偏移参数确定第二参量m*，使所 述第二参量m*满足公式： [0689] [0690] 或者， [0691] 或者， [0692] 其中， 是所述物理上行控制信道资源索引，offset为正 数，且为所述第一偏移参数， 为一个时隙用于物理上行控制信道格式2/2a/2b传输的可 95 CN 111586865 A 说　明　书 45/108 页 用物理资源块PRB个数， 为在用于物理上行控制信道格式1/1a/1b和格式2/2a/2b混合 映射的PRB中，用于物理上行控制信道格式1/1a/1b的循环移位的个数， 为无线资源 控制RRC信令配置的参数， 是PRB在频域上包含的子载波的个数， 是第一时隙物 理上行控制信道格式3映射的符号个数，所述符号的循环前缀为正常循环前缀时，c为2，所 述符号的循环前缀为扩展循环前缀时，c为3，所述第一参量为偶数时，±为 ，所述第一参量 为奇数时，±为-； [0693] 根据所述第二参量确定所述第二子帧的第一时隙的频率资源索引。 [0694] 结合第六方面的第三种可实现方式，在第六方面的第四种可实现方式中，所述处 理器用于： [0695] 根据系统或协议预先定义的参数确定所述第一偏移参数，使所述第一偏移参数等 于所述系统或协议预先定义的参数； [0696] 或者，确定所述第一偏移参数，通过无线资源控制信令、媒体接入控制信令、物理 层信令中的至少一种发送所述第一偏移参数的配置信息； [0697] 或者，根据预先定义的公式确定所述第一偏移参数。 [0698] 结合第六方面的第四种可实现方式，在第六方面的第五种可实现方式中，所述处 理器用于： [0699] 根据预先定义的公式确定所述第一偏移参数，所述预先定义的公式为： [0700] [0701] 结合第六方面的第二种可实现方式，在第六方面的第六种可实现方式中，所述处 理器用于： [0702] 根据所述第一参量确定第二参量； [0703] 根据所述第二参量确定所述第二子帧的第一时隙的频率资源索引。 [0704] 结合第六方面的第六种可实现方式，在第六方面的第七种可实现方式中，所述第 一参量为m，所述第二参量为m*，所述处理器用于： [0705] 根据第一参量m及第一参量变换公式确定所述第二参量m*，所述第一参量变换公 式为： [0706] 若所述第一参量m为偶数，所述第二参量m*＝m 1， [0707] 若所述第一参量m为奇数，所述第二参量m*＝m-1； [0708] 或者，所述第一参量变换公式为： [0709] m*＝m (m 1)mod  2–(m)mod  2， [0710] 其中，()mod表示对括号中参数进行求模运算； [0711] 或者，所述第一参量变换公式为： [0712] m*＝m 3-2*{(m)mod  2 1}。 [0713] 结合第六方面的第二种可实现方式，在第六方面的第八种可实现方式中，所述处 理器用于： [0714] 根据所述第一参量和第二偏移参数确定第二子帧的第一时隙的频率资源索引，使 所述第二子帧的第一时隙的频率资源索引等于第二索引公式确定的频率资源索引nPRB，所 96 CN 111586865 A 说　明　书 46/108 页 述第二索引公式为： [0715] [0716] 其中，()mod表示对括号中参数进行求模运算， 表示上行控制信息传输所在的 系统中上行带宽在频率上包括的频率资源个数， 表示对 向下取整，sl_offset为所述 第二偏移参数，ns是第二子帧的第一时隙的时隙序号。 [0717] 结合第六方面的第二种可实现方式，在第六方面的第九种可实现方式中，所述处 理器用于： [0718] 根据所述第一参量和第二偏移参数确定第二子帧的第一时隙的频率资源索引，使 所述第二子帧的第一时隙的频率资源索引等于第三索引公式确定的频率资源索引nPRB，所 述第三索引公式为： [0719] [0720] 其中，()mod表示对括号中参数进行求模运算， 表示上行控制信息传输所在的 系统中上行带宽在频率上包括的频率资源个数， 表示对 向下取整，sl_offset为所述 第二偏移参数。 [0721] 结合第六方面的第八或九种可实现方式，在第六方面的第十种可实现方式中，所 述处理器用于：根据系统或协议预先定义的参数确定所述第二偏移参数，使所述第二偏移 参数等于所述系统或协议预先定义的参数； [0722] 或者，确定所述第二偏移参数，通过无线资源控制信令、媒体接入控制信令、物理 层信令中的至少一种发送所述第二偏移参数的配置信息； [0723] 或者，根据预先定义的公式确定所述第二偏移参数。 [0724] 结合第六方面的第十种可实现方式，在第六方面的第十一种可实现方式中，所述 处理器用于：根据系统或协议预先定义的参数确定所述第二偏移参数，使所述第二偏移参 数sl_offset＝1； [0725] 或者，所述根据预先定义的公式确定所述第二偏移参数，包括： [0726] 根据预先定义的公式确定所述第二偏移参数，所述预先定义的公式为： [0727] sl_offset＝nsmod  2 1，nsmod表示对ns进行求模运算，ns是第二子帧的第一时隙 的时隙序号。 [0728] 结合第六方面的第二种可实现方式，在第六方面的第十二种可实现方式中， 97 CN 111586865 A 说　明　书 47/108 页 [0729] 第一子帧的第一时隙的频率资源索引为m， [0730] 第二子帧的第一时隙的频率资源索引为 [0731] 其中， 表示上行控制信息传输所在的系统中上行带宽在频率上包括的频率资 源个数，m是所述第一参量。 [0732] 结合第六方面，在第六方面的第十三种可实现方式中，所述处理器用于： [0733] 第一子帧的第一时隙的频率资源索引等于第四索引公式确定的频率资源索引 nPRB，所述第四索引公式为： [0734] [0735] 其中， m为所述第一参量， 表示对 向下取整， 表示上行控制 信息传输所在的系统中上行带宽在频率上包括的频率资源个数； [0736] 或者，第一子帧的第一时隙的频率资源索引等于第五索引公式确定的频率资源索 引nPRB，所述第五索引公式为： [0737] [0738] 结合第六方面的第十三种可实现方式，在第六方面的第十四种可实现方式中，所 述处理器用于： [0739] 根据所述物理上行控制信道资源索引确定第二子帧的第一时隙的频率资源索引， 使所述第二子帧的第一时隙的频率资源索引为 [0740] 结合第六方面，在第六方面的第十五种可实现方式中，所述处理器用于： [0741] 根据所述第一参量确定第一子帧的第一时隙的频率资源索引，使所述第一子帧的 第一时隙的频率资源索引等于sf_id为第一预设值的第六索引公式确定的频率资源索引 nPRB； [0742] 根据所述物理上行控制信道资源索引确定第二子帧的第一时隙的频率资源索引， 使所述第一子帧的第一时隙的频率资源索引等于sf_id为第二预设值的第六索引公式确定 的频率资源索引nPRB； [0743] 所述第六索引公式为： [0744] 或者， 98 CN 111586865 A 说　明　书 48/108 页 [0745] [0746] 其中，所述第一预设值为0，所述第二预设值为1，或者，所述第一预设值为1，所述 第二预设值为0， m为所述第一参量， 表示对 向下取整， 表示上行控制 信息传输所在的系统中上行带宽在频率上包括的频率资源个数。 [0747] 结合第六方面、第六方面的第一至十五种可实现方式中的任意一种，在第六方面 的第十六种可实现方式中，当所述物理上行控制信息是应答信息时，是对一个下行子帧簇 的物理下行共享信道PDSCH的应答信息，所述处理器用于： [0748] 确定指示信息，所述指示信息用于指示需要进行物理上行控制信道映射的时隙； [0749] 将所述指示信息指示的时隙作为所述第一时隙。 [0750] 结合第六方面的第十六种可实现方式，在第六方面的第十七种可实现方式中，所 述确定指示信息包括： [0751] 确定所述指示信息，通过无线资源控制信令、媒体接入控制信令、物理层信令中的 至少一种发送所述指示信息的配置信息。 [0752] 结合第六方面的第十六种可实现方式，在第六方面的第十八种可实现方式中，所 述指示信息为1比特； [0753] 所述1比特为0，用于指示一个子帧中的第一个时隙或者时隙序号是偶数的时隙， 所述1比特为1，用于指示一个子帧中的第二个时隙或者时隙序号是奇数的时隙。 [0754] 结合第六方面、第六方面的第一至十五种可实现方式中的任意一种，在第六方面 的第十九种可实现方式中，当所述物理上行控制信息是应答信息时，是对一个下行子帧簇 的物理下行共享信道PDSCH的应答信息，所述处理器用于： [0755] 根据所述第一参量确定所述第一时隙。 [0756] 结合第六方面、第六方面的第一至十五种可实现方式中的任意一种，在第六方面 的第二十种可实现方式中，所述处理器用于： [0757] 当第一参量m是偶数时，所述第一时隙为一个子帧中的第一个时隙或者时隙序号 是偶数的时隙，当第一参量m是奇数时，所述第一时隙为一个子帧中的第二个时隙或者时隙 序号是奇数的时隙； [0758] 或者， [0759] 当第一参量m是偶数时，所述第一时隙为一个子帧中的第二个时隙或者时隙序号 是奇数的时隙，当第一参量m是奇数时，所述第一时隙为一个子帧中的第一个时隙或者时隙 序号是偶数的时隙。 [0760] 结合第六方面、第六方面的第一至二十种可实现方式中的任意一种，在第六方面 的第二十一种可实现方式中，所述处理器用于： [0761] 所述第一子帧包含任意多个连续的子帧，若第一时隙为子帧的第一个时隙，则将 所述第一子帧包含的连续的子帧中的首个子帧的第一个时隙至所述连续的子帧的末尾子 99 CN 111586865 A 说　明　书 49/108 页 帧的第一个时隙作为待映射时隙，将所述物理上行控制信道映射在所述待映射时隙中所述 第一子帧的第一时隙的频率资源索引指示的频率资源上； [0762] 和/或， [0763] 所述第二子帧包含任意多个连续的子帧，若第一时隙为子帧的第一个时隙，则将 所述第二子帧包含的连续的子帧中的首个子帧的第一个时隙至所述连续的子帧的末尾子 帧的第一个时隙作为待映射时隙，将所述物理上行控制信道映射在所述待映射时隙中所述 第二子帧的第一时隙的频率资源索引指示的频率资源上。 [0764] 结合第六方面、第六方面的第一至二十种可实现方式中的任意一种，在第六方面 的第二十二种可实现方式中， [0765] 所述处理器用于： [0766] 所述第一子帧包含任意多个连续的子帧，若第一时隙为子帧的第二个时隙，则将 所述第一子帧包含的连续的子帧的首个子帧的第二个时隙至所述连续的子帧的末尾子帧 的第二个时隙作为待映射时隙，将所述物理上行控制信道映射在所述待映射时隙中所述第 一子帧的第一时隙的频率资源索引指示的频率资源上； [0767] 和/或， [0768] 所述第二子帧包含任意多个连续的子帧，若第一时隙为子帧的第二个时隙，则将 所述第二子帧包含的连续的子帧的首个子帧的第二个时隙至所述连续的子帧的末尾子帧 的第二个时隙作为待映射时隙，将所述物理上行控制信道映射在所述待映射时隙中所述第 二子帧的第一时隙的频率资源索引指示的频率资源上。 [0769] 结合第六方面、第六方面的第一至二十种可实现方式中的任意一种，在第六方面 的第二十三种可实现方式中， [0770] 所述处理器用于： [0771] 若第一时隙为子帧的第一个时隙，则将第一子帧和第二子帧包括的所有子帧的最 后一个子帧的第二个时隙作为待映射的时隙； [0772] 若第一时隙为子帧的第二个时隙，则将第一子帧和第二子帧包括的所有子帧的第 一个子帧的第一个时隙作为待映射的时隙； [0773] 若所述待映射的时隙所在的子帧为第一子帧，将所述物理上行控制信道映射在所 述待映射时隙中所述第一子帧的第一时隙的频率资源索引指示的频率资源上； [0774] 若所述待映射的时隙所在的子帧为第二子帧，将所述物理上行控制信道映射在所 述待映射时隙中所述第二子帧的第一时隙的频率资源索引指示的频率资源上。 [0775] 结合第六方面、第六方面的第一至十二种可实现方式中的任意一种，在第六方面 的第二十四种可实现方式中，所述第一时隙为子帧的第一个时隙，所述第二子帧中的一个 子帧和所述第一子帧中的一个子帧间隔偶数个时隙， [0776] 所述第一子帧的第二个时隙的频率资源索引等于所述第一子帧的第一时隙的频 率资源索引； [0777] 所述第二子帧的第二个时隙的频率资源索引等于所述第二子帧的第一时隙的频 率资源索引； [0778] 所述处理器用于： [0779] 将物理上行控制信道分别映射在所述第一子帧的第二个时隙的频率资源索引和 100 CN 111586865 A 说　明　书 50/108 页 所述第二子帧的第二个时隙的频率资源索引指示的频率资源上。 [0780] 结合第六方面、第六方面的第一至二十四种可实现方式中的任意一种，在第六方 面的第二十五种可实现方式中，所述处理器用于： [0781] 确定在偶数时隙序号的时隙接收所述上行控制信息采用的第一正交序列的索引， 根据所述第一正交序列的索引确定在奇数时隙序号的时隙接收所述上行控制信息采用的 第二正交序列的索引，使所述第二正交序列的索引等于所述第一正交序列的索引； [0782] 或者，确定在奇数时隙序号的时隙接收所述上行控制信息采用的第二正交序列的 索引，根据所述第二正交序列的索引确定在偶数时隙序号的时隙接收所述上行控制信息采 用的第一正交序列的索引，使所述第一正交序列的索引等于所述第二正交序列的索引； [0783] 或者，根据接收所述上行控制信息的子帧序号确定接收所述上行控制信息采用的 正交序列的索引，所述正交序列的索引与所述子帧序号存在预设函数关系； [0784] 或者，确定接收所述上行控制信息采用的正交序列的索引，使在不同的子帧接收 所述上行控制信息采用的正交序列的索引不同，或者使在第一子帧接收所述上行控制信息 采用的正交序列的索引相同，或者使在第二子帧接收所述上行控制信息采用的正交序列的 索引相同，或者使在第一子帧接收所述上行控制信息采用的正交序列的索引和在第二子帧 接收所述上行控制信息采用的正交序列的索引不相同。 [0785] 结合第六方面、第六方面的第一至二十四种可实现方式中的任意一种，在第六方 面的第二十六种可实现方式中，所述处理器用于： [0786] 确定在偶数时隙序号的时隙接收所述上行控制信息采用的第一循环移位，根据所 述第一循环移位确定在奇数时隙序号的时隙接收所述上行控制信息采用的第二循环移位， 使所述第二循环移位等于所述第一循环移位； [0787] 或者，确定在奇数时隙序号的时隙接收所述上行控制信息采用的第二循环移位， 根据所述第二循环移位确定在偶数时隙序号的时隙接收所述上行控制信息采用的第一循 环移位，使所述第一循环移位等于所述第二循环移位； [0788] 或者，根据接收所述上行控制信息的子帧序号确定接收所述上行控制信息采用的 循环移位，所述循环移位与所述子帧序号存在预设函数关系； [0789] 或者，确定接收所述上行控制信息采用的循环移位，使在不同的子帧接收所述上 行控制信息采用的循环移位不同，或者使在第一子帧接收所述上行控制信息采用的循环移 位相同，或者使在第二子帧接收所述上行控制信息采用的循环移位相同，或者使在第一子 帧接收所述上行控制信息采用的循环移位和在第二子帧接收所述上行控制信息采用的循 环移位不相同； [0790] 或者，确定接收所述上行控制信息采用的循环移位，使在同一个时隙的不同符号 接收所述上行控制信息采用的循环移位都相同； [0791] 或者，确定接收所述上行控制信息采用的循环移位，使在同一个子帧的不同符号 接收所述上行控制信息采用的循环移位都相同。 [0792] 结合第六方面、第六方面的第一至二十六种可实现方式中的任意一种，在第六方 面的第二十七种可实现方式中，所述接收机还用于： [0793] 在所述第一子帧的第一时隙的频率资源索引和所述第二子帧的第一时隙的频率 资源索引指示的频率资源上，接收物理上行控制信道解调导频。 101 CN 111586865 A 说　明　书 51/108 页 [0794] 结合第六方面的第二十七种可实现方式，在第六方面的第二十八种可实现方式 中，所述处理器用于： [0795] 确定在偶数时隙序号的时隙接收所述物理上行控制信道解调导频采用的第三正 交序列的索引，根据所述第三正交序列的索引确定在奇数时隙序号的时隙接收所述物理上 行控制信道解调导频采用的第四正交序列的索引，使所述第四正交序列的索引等于所述第 三正交序列的索引； [0796] 或者，确定在奇数时隙序号的时隙接收所述物理上行控制信道解调导频采用的第 四正交序列的索引，根据所述第四正交序列的索引确定在偶数时隙序号的时隙接收所述物 理上行控制信道解调导频采用的第三正交序列的索引，使所述第三正交序列的索引等于所 述第四正交序列的索引； [0797] 或者，根据接收所述物理上行控制信道解调导频的子帧序号确定接收所述物理上 行控制信道解调导频采用的正交序列的索引，所述正交序列的索引与所述子帧序号存在预 设函数关系； [0798] 或者，确定接收所述物理上行控制信道解调导频采用的正交序列的索引，使在不 同的子帧接收所述物理上行控制信道解调导频采用的正交序列的索引不同，或者使在第一 子帧接收所述物理上行控制信道解调导频采用的正交序列的索引相同，或者使在第二子帧 接收所述物理上行控制信道解调导频采用的正交序列的索引相同，或者使在第一子帧接收 所述物理上行控制信道解调导频采用的正交序列的索引和在第二子帧接收所述物理上行 控制信道解调导频采用的正交序列的索引不相同。 [0799] 结合第六方面的第二十七种可实现方式，在第六方面的第二十九种可实现方式 中，所述处理器用于： [0800] 确定在偶数时隙序号的时隙接收所述物理上行控制信道解调导频采用的第三循 环移位，根据所述第三循环移位确定在奇数时隙序号的时隙接收所述物理上行控制信道解 调导频采用的第四循环移位，使所述第四循环移位等于所述第三循环移位； [0801] 或者，确定在奇数时隙序号的时隙接收所述物理上行控制信道解调导频采用的第 四循环移位，根据所述第四循环移位确定在偶数时隙序号的时隙接收所述物理上行控制信 道解调导频采用的第三循环移位，使所述第三循环移位等于所述第四循环移位； [0802] 或者，根据接收所述物理上行控制信道解调导频的子帧序号确定接收所述物理上 行控制信道解调导频采用的循环移位，所述循环移位与所述子帧序号存在预设函数关系； [0803] 或者，确定接收所述物理上行控制信道解调导频采用的循环移位，使在不同的子 帧接收所述上行控制信道解调导频采用的循环移位不同，或者使在第一子帧接收所述上行 控制信道解调导频采用的循环移位相同，或者使在第二子帧接收所述上行控制信道解调导 频采用的循环移位相同，或者使在第一子帧接收所述上行控制信道解调导频采用的循环移 位和在第二子帧接收所述上行控制信道解调导频采用的循环移位不相同； [0804] 或者，确定接收所述物理上行控制信道解调导频采用的循环移位，使在同一个时 隙的不同符号接收所述上行控制信道解调导频采用的循环移位都相同； [0805] 或者，确定接收所述物理上行控制信道解调导频采用的循环移位，使在同一个子 帧的不同符号接收所述上行控制信道解调导频采用的循环移位都相同。 [0806] 第七方面，提供一种上行控制信息的传输系统，包括：UE和基站， 102 CN 111586865 A 说　明　书 52/108 页 [0807] 所述UE包括第三方面任一所述的上行控制信息的装置； [0808] 所述基站包括第四方面任一所述的上行控制信息的装置。 [0809] 第八方面，提供一种上行控制信息的传输系统，包括：UE和基站， [0810] 所述UE包括第五方面任一所述的上行控制信息的装置； [0811] 所述基站包括第六方面任一所述的上行控制信息的装置。 [0812] 综上所述，本发明提供的上行控制信息的传输方法、装置及系统，能够根据第一参 量确定第一子帧的第一时隙的频率资源索引，根据物理上行控制信道资源索引确定第二子 帧的第一时隙的频率资源索引，将物理上行控制信道分别映射在第一子帧的第一时隙的频 率资源索引和第二子帧的第一时隙的频率资源索引指示的频率资源上，并通过物理上行控 制信道发送该上行控制信息，因此，能够确定PUCCH映射的PRB的位置。 [0813] 应当理解的是，以上的一般描述和后文的细节描述仅是示例性和解释性的，并不 能限制本发明。 附图说明 [0814] 为了更清楚地说明本发明实施例中的技术方案，下面将对实施例描述中所需要使 用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于 本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他 的附图。 [0815] 图1是本发明一实施例提供的一种上行控制信息的传输方法所涉及的上行控制信 息的传输系统的结构示意图； [0816] 图2是本发明一实施例提供的一种上行控制信息的传输方法流程图； [0817] 图3是本发明一实施例提供的另一种上行控制信息的传输方法流程图； [0818] 图4是本发明一实施例提供的又一种上行控制信息的传输方法流程图； [0819] 图5是本发明一实施例提供的一种物理上行控制信道的物理资源映射示意图； [0820] 图6是本发明一实施例提供的另一种物理上行控制信道的物理资源映射示意图； [0821] 图7是本发明一实施例提供的再一种上行控制信息的传输方法流程图； [0822] 图8是本发明一实施例提供的又一种物理上行控制信道的物理资源映射示意图； [0823] 图9是本发明一实施例提供的再一种物理上行控制信道的物理资源映射示意图； [0824] 图10是本发明另一实施例提供的一种物理上行控制信道的物理资源映射示意图； [0825] 图11是本发明一实施例提供的一种上行控制信息的传输装置结构示意图； [0826] 图12是本发明一实施例提供的一种第三确定单元的结构示意图； [0827] 图13是本发明一实施例提供的另一种上行控制信息的传输装置结构示意图； [0828] 图14是本发明一实施例提供的一种第二确定模块的结构示意图； [0829] 图15是本发明一实施例提供的又一种上行控制信息的传输装置结构示意图； [0830] 图16是本发明一实施例提供的再一种上行控制信息的传输装置结构示意图； [0831] 图17是本发明另一实施例提供的一种上行控制信息的传输装置结构示意图； [0832] 图18是本发明另一实施例提供的另一种上行控制信息的传输装置结构示意图； [0833] 图19是本发明另一实施例提供的又一种上行控制信息的传输装置结构示意图； [0834] 图20是本发明另一实施例提供的又一种上行控制信息的传输装置结构示意图； 103 CN 111586865 A 说　明　书 53/108 页 [0835] 图21是本发明另一实施例提供的再一种上行控制信息的传输装置结构示意图； [0836] 图22是本发明又一实施例提供的一种上行控制信息的传输装置结构示意图； [0837] 图23是本发明又一实施例提供的另一种上行控制信息的传输装置结构示意图； [0838] 图24是本发明又一实施例提供的再一种上行控制信息的传输装置结构示意图； [0839] 图25是本发明一实施例提供的另一种第三确定单元的结构示意图； [0840] 图26是本发明再一实施例提供的一种上行控制信息的传输装置结构示意图； [0841] 图27是本发明一实施例提供的另一种第二确定模块的结构示意图； [0842] 图28是本发明再一实施例提供的另一种上行控制信息的传输装置结构示意图； [0843] 图29是本发明再一实施例提供的又一种上行控制信息的传输装置结构示意图； [0844] 图30是本发明再一实施例提供的再一种上行控制信息的传输装置结构示意图； [0845] 图31是本发明一示意性实施例提供的一种上行控制信息的传输装置结构示意图； [0846] 图32是本发明一示意性实施例提供的另一种上行控制信息的传输装置结构示意 图； [0847] 图33是本发明一示意性实施例提供的又一种上行控制信息的传输装置结构示意 图； [0848] 图34是本发明一示意性实施例提供的再一种上行控制信息的传输装置结构示意 图； [0849] 图35是本发明另一示意性实施例提供的一种上行控制信息的传输装置结构示意 图； [0850] 图36是本发明另一示意性实施例提供的另一种上行控制信息的传输装置结构示 意图； [0851] 图37是本发明另一示意性实施例提供的又一种上行控制信息的传输装置结构示 意图； [0852] 图38是本发明另一示意性实施例提供的再一种上行控制信息的传输装置结构示 意图； [0853] 图39是本发明一实施例提供的第一子帧的第一时隙的频率资源索引和所述第二 子帧的第一时隙的频率资源索引指示的频率资源示意图； [0854] 图40是本发明另一实施例提供的第一子帧的第一时隙的频率资源索引和所述第 二子帧的第一时隙的频率资源索引指示的频率资源，以及所述第一子帧的第二个时隙的频 率资源索引和所述第二子帧的第二个时隙的频率资源索引指示的频率资源的示意图； [0855] 图41-1至图41-9是本发明另一实施例提供的第一子帧的第一时隙的频率资源索 引和所述第二子帧的第一时隙的频率资源索引指示的频率资源示意图。 [0856] 通过上述附图，已示出本发明明确的实施例，后文中将有更详细的描述。这些附图 和文字描述并不是为了通过任何方式限制本发明构思的范围，而是通过参考特定实施例为 本领域技术人员说明本发明的概念。
