技术摘要：
提供能够分散由于电池单元的膨胀而作用于约束板的应力，并且允许因电池单元的膨胀引起的电池单元层叠体在层叠方向上的尺寸扩大的约束部件。约束层叠有多个电池单元(21)的电池单元层叠体(2)的约束部件(5)包括一对板状的约束板(6)。从与电池单元层叠体的层叠方向正交的正  全部
背景技术：
以往，在电动车辆等中搭载有电池模块。例如，在专利文献1中公开有一种电池模 块(电池组)，该电池模块具备：电池单元层叠体(蓄电模块)，其层叠多个电池单元(蓄电 池)；一对端板，他们设置于电池单元层叠体的层叠方向两端；以及一对约束部件(约束带)， 它们沿电池单元层叠体的相互平行的侧面延伸，并与一对端板连结而约束电池单元层叠 体。 在这种电池模块中，由于因温度变化或时效劣化引起的电池单元的膨胀而产生电 池模块的电池单元层叠方向的载荷(以下，适当称为电池单元厚度约束反作用力。)。近年 来，随着电池单元的高容量化和高能量密度化，在电池单元内填充更多的活性物质，因此上 述电池单元厚度约束反作用力有增加的倾向。 在先技术文献 专利文献1：日本特开2016-122572号公报 然而，专利文献1中示出的一对约束板成为在电池单元层叠方向及其正交方向(上 下方向)上约束电池单元层叠体，且不允许因电池单元的膨胀引起的电池单元层叠体在层 叠方向上的尺寸扩大的结构，因此有可能使因电池单元的膨胀引起的过大的应力作用于约 束板的电池单元层叠方向的两端。
技术实现要素：

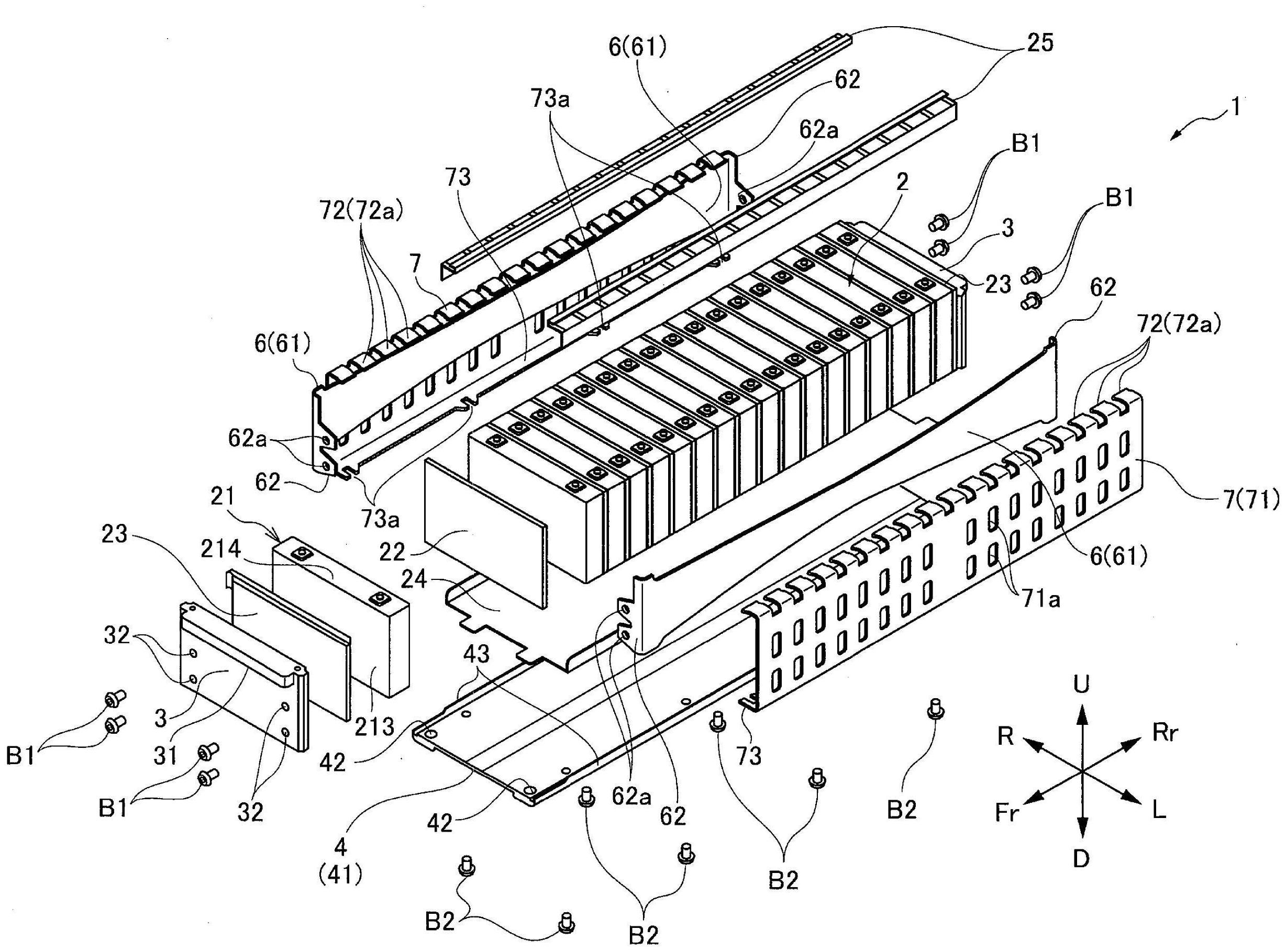

本发明提供一种约束部件，其能够分散由于电池单元的膨胀而作用于约束板的应 力，并且允许因电池单元的膨胀引起的电池单元层叠体在层叠方向上的尺寸扩大。 本发明是一种约束部件，其约束层叠有多个电池单元的电池单元层叠体，其中， 所述约束部件包括一对板状的约束板， 所述约束板具有： 板主体部，其从与所述电池单元层叠体的层叠方向正交的正交方向观察时，与所 述电池单元层叠体对置；以及 板固定部，其与所述板主体部连续而一体形成，且在所述层叠方向上与配置于所 述电池单元层叠体的两端的终端部件对置并固定于该终端部件， 关于所述板主体部的宽度，所述板主体部在所述层叠方向上的中央部比两端部 窄。 另外，本发明是一种约束部件，其约束层叠有多个电池单元的电池单元层叠体，其 中， 所述约束部件包括一对板状的约束板， 所述约束板具有： 3 CN 111554843 A 说　明　书 2/8 页 板主体部，其从与所述电池单元层叠体的层叠方向正交的正交方向观察时，与所 述电池单元层叠体对置；以及 板固定部，其与所述板主体部连续而一体形成，且在所述层叠方向上与配置于所 述电池单元层叠体的两端的终端部件对置并固定于该终端部件， 所述板主体部具有多个减重孔， 所述板主体部中，所述层叠方向上的中央部，与两端部相比，所述减重孔的数量 多，或所述减重孔的合计面积大。 发明效果 根据本发明，能够分散由于电池单元的膨胀而作用于约束板的应力，并且允许因 电池单元的膨胀引起的电池单元层叠体在层叠方向上的尺寸扩大。 附图说明 图1是从斜上方观察本发明的第一实施方式的电池模块的立体图。 图2是从斜下方观察本发明的第一实施方式的电池模块的立体图。 图3是本发明的第一实施方式的电池模块的分解立体图。 图4是图1的约束部件的内侧视图。 图5是从斜上方观察图1的约束部件的立体图。 图6是图1的约束板的主要部分扩大侧视图。 图7是图2的A-A剖视图。 图8是用于本发明的第二实施方式的电池模块的约束部件的侧视图。 图9是图8的B-B扩大剖视图。 图10是图8的主要部分扩大侧视图。 图11是本发明的第三实施方式的电池模块的剖视图。 附图标记说明： 2   电池单元层叠体； 21  电池单元； 213 电池单元主体； 214  盖部件； 3    端板(终端部件)； 31  鼓出部； 5    约束部件； 6    约束板； 61   约束板主体部(板主体部)； 61a 台阶部； 61b 台阶部； 62   约束板固定部(板固定部)。
