技术摘要：
本发明公开了一种便于冲击钻向上打孔的操作架，包括操作架本体，所述操作架本体包括立杆、支撑杆、连接杆和操作杆，支撑杆竖向设置且顶端铰接连接杆的一端，连接杆横向设置且另一端与立杆铰接，立杆顶端固定有冲击钻，冲击钻连接钻头端朝上设置，立杆底端铰接操作杆一  全部
背景技术：
目前，在房建建设过程或者其他装修工程中，经常需要对楼面顶部或梁体顶部进 行打孔，以便进行植筋或者其他装修工艺，但是在实际打孔过程中，都是操作者手持冲击钻 向上进行打孔，对于一些高度较高的工作面还需要搭设人字梯或者其他辅助工具，才能达 到工作高度，进行打孔操作，手持冲击钻向上打孔过程中，不方便操作，手部容易疲劳，而且 打孔过程中会掉落大量的粉尘，被呼吸进入肺部或者掉落进眼睛内部，引起职业病，虽然都 佩戴有口罩，但是在高温环境下，口罩会引起呼吸不顺畅，特别实在较高工作面打孔，易发 生掉落的风险，造成安全事故，极大的威胁工人的生命安全。
技术实现要素：

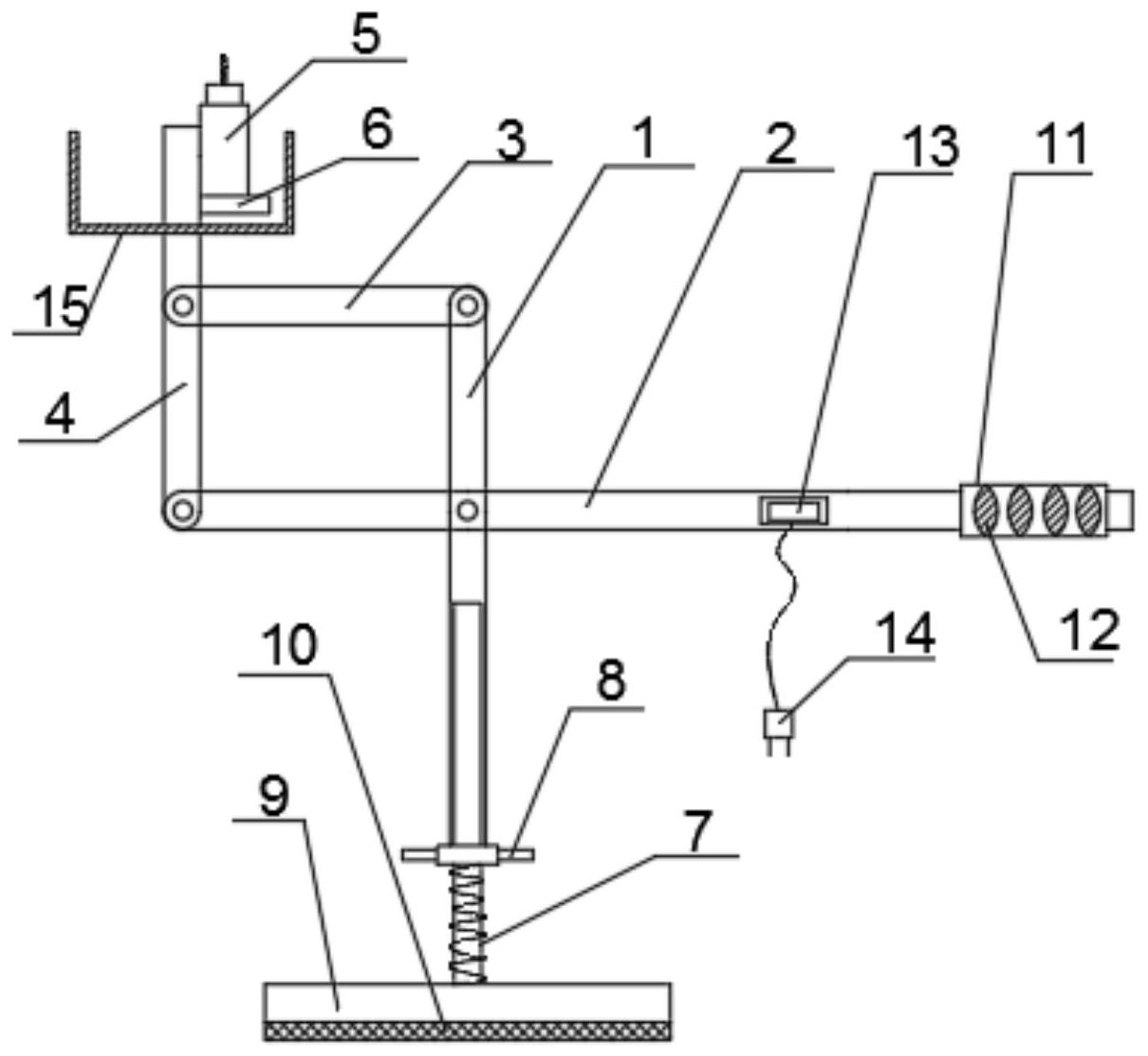

本发明的目的在于提供一种便于向上打孔的操作架，使得操作者打孔更为轻松便 利，远离粉尘的危害，避免爬高作业，不易发生安全事故。 为解决上述技术问题，本发明采用了以下方案： 一种便于冲击钻向上打孔的操作架，包括操作架本体，所述操作架本体包括立杆、 支撑杆、连接杆和操作杆，支撑杆竖向设置且顶端铰接连接杆的一端，连接杆横向设置且另 一端与立杆铰接，立杆顶端固定有冲击钻，冲击钻连接钻头端朝上设置，立杆底端铰接操作 杆一端，操作杆另一端与支撑杆铰接且向支撑杆右侧延伸，立杆与支撑杆、连接杆与操作杆 之间相互平行设置。 由于采用上述技术方案，本发明通过将支撑杆竖向设置，用于支撑整个操作本体， 在支撑杆顶端铰接连接杆的一端，使得支撑杆与连接杆该端部可以相对转动，连接杆横向 设置，连接杆另一端与立杆铰接，使得连接杆该端部与立杆可以相对转动，立杆同样竖向设 置，立杆顶端固定有冲击钻，冲击钻连接钻头端朝上设置，立杆底端铰接操作杆一端，使得 立杆底端与操作杆的该端部之间可以相对转动，操作杆另一端与支撑杆铰接，使得操作杆 与支撑杆可以相对转动，操作杆向支撑杆右侧延伸一段，方便操作人员操作，这样使得立 杆、操作杆、支撑杆、连接杆相互之间组成活动的四边形，操作人员通过改变操作杆向上移 动，使得立杆能向上移动，从而带动冲击钻向上移动，对所需打孔的顶面进行打孔，连接杆 能保持立杆始终竖向一定，起到限位作用，保证打孔位置的精准，在冲击钻使用时，操作人 员可远离冲击钻，使得掉落的粉尘不会被吸入或者掉进眼睛内部，而且不需要手持冲击钻 进行近距离的打孔，通过支撑杆的杠杆原理来操作冲击钻向上打孔，人不易疲劳，省时省 力，使得打孔更为快捷高效，而且根据现场工作面的高度，可以选用不同长度的立杆和支撑 杆，改变铰接位置，无需搭设人字梯或者其他辅助增高设备就能进行打孔操作，避免了工人 爬高作业掉落的风险，减少了安全事故的发生。 优选的，所述支撑杆为中空结构，支撑杆下端套接有螺纹杆且能以螺纹杆为轴心 3 CN 111571532 A 说　明　书 2/4 页 转动，螺纹杆下端固定连接有底座，螺纹杆上螺纹连接有调节块，调节块防止支撑杆滑落。 由于采用上述技术方案，支撑杆采用中空结构设置，螺纹杆顶端插入支撑杆内部， 支撑杆能以螺纹杆为轴心转动，这样可以通过转动支撑杆，改变工人操作支撑杆的位置，使 得工人的站位更为灵活，尽量远离危险区域，螺纹杆的下端焊接或者一体化连接有底座，底 座面积可以稍大，增大整个操作架本体的稳固性，螺纹杆上螺纹连接匹配的调节块，通过改 变调节块在螺纹杆上的位置，改变支撑杆离地高度，从而改变冲击钻与工作面的高度，调节 块可以防止支撑杆下滑，这样就无需更换立杆和支撑杆的长度，就能适应不同高度工作面 的打孔作业，调节结构简单。 优选的，所述立杆上固定连接有位于冲击钻底部的支撑块，支撑块对冲击钻起到 支撑作用，使得冲击钻在打孔时，不易在立杆上发生位移。 优选的，所述操作杆远离立杆的一端头套设有橡胶套，橡胶套表面设有防滑凸起， 橡胶套更利于提高工人操作的舒适性，防滑凸起在手掌出汗时加大与橡胶套的摩擦力，使 得把持操作杆更稳固。 优选的，所述连接杆两端、立杆与操作杆相互铰接端均为扁平弧形状，端部采用扁 平弧形状，在铰接部位贴合度更高，转动也更为灵活。 优选的，所述底座底面固定有匹配的橡胶垫，橡胶垫可以缓冲冲击钻作业时受到 反力，使得整个操作架抖动更小。 优选的，所述立杆、操作杆、连接杆、支撑杆相互之间的铰接均采用销轴连接，销轴 连接为最简单的转动连接方式，连接部件结构也简单，方便实用。 优选的，所述立杆上设有位于支撑块下方的收集箱，收集箱开口朝上，底部设有与 立杆匹配的孔道，收集箱由对称的两半组成，收集箱用于收集冲击钻打孔时掉落的粉尘，避 免扬尘，收集箱由对称的两半组成，分成两半便于固定在立杆上，通过粘接的方式进行固 定，两半组合后，底部形成一个与立杆匹配的孔道，便于立杆穿过。 优选的，所述操作杆上设有开关，冲击钻的导线与开关连接，开关上设有用于与电 源连接的插头，开关方便工人及时关闭和启动冲击钻，在紧急情况下，可以第一时间关闭冲 击钻的电源供给，减少事故发生。 本发明具有的有益效果： 1、通过将立杆、操作杆、支撑杆、连接杆相互之间组成活动的四边形，操作人员通 过改变操作杆向上移动，使得立杆能向上移动，从而带动冲击钻向上移动，对所需打孔的顶 面进行打孔，操作人员可远离冲击钻进行打孔作业，使得掉落的粉尘不会被吸入或者掉进 眼睛内部，而且不需要手持冲击钻进行近距离的打孔，通过支撑杆的杠杆原理来操作冲击 钻向上打孔，人不易疲劳，省时省力，使得打孔更为快捷高效，而且根据现场工作面的高度， 可以选用不同长度的立杆和支撑杆，改变铰接位置，无需搭设人字梯或者其他辅助增高设 备就能进行打孔操作，避免了工人爬高作业掉落的风险，减少了安全事故的发生。 2、通过改变调节块在螺纹杆上的位置，改变支撑杆离地高度，从而改变冲击钻与 工作面的高度，调节块可以防止支撑杆下滑，这样就无需更换立杆和支撑杆的长度，就能适 应不同高度工作面的打孔作业，调节结构简单. 3、收集箱的设置可以收集冲击钻打孔时掉落的粉尘，避免扬尘。 4 CN 111571532 A 说　明　书 3/4 页 附图说明 图1为本发明的结构示意图； 图2为本发明工作状态结构示意图； 图3为本发明收起状态结构示意图。 附图标记：1-支撑杆，2-操作杆，3-连接杆，4-立杆，5-冲击钻，6-支撑块，7-螺纹 杆，8-调节块，9-底座，10-橡胶垫，11-橡胶套，12-防滑凸起，13-开关，14-插头，15-收集箱。
