技术摘要：
本发明涉及建筑领域，提供了一种结构简单，热效率高，节能环保的带有毛细管的复合板及该复合板的成型方法，解决了现有技术中存在的供暖系统结构复杂，供暖空间温度不均匀，热效率低、能源高等的技术问题，它包括平铺固定在顶棚上的保温板，在所述保温板外平铺固定有蜂  全部
背景技术：
随着人们生活水平的提高，生活环境日益改善，越来越多的家庭在装修时会安装 供暖系统，供暖系统不局限于北方家庭，温度相对温暖的南方家庭也开始安装供暖系统，以 满足冬季温度相对湿冷天气的使用需求，供暖系统一般包括空调供暖、水地暖供暖、电地暖 铺供暖等多种供暖方式，但上述供暖方式均存在如下缺点：1、局部集中供暖，导致室内温度 不均，人体感知舒适性差；2、供暖热效率低，能源高，不利于节能环保；3、供暖系统结构复 杂，施工工期长等。
技术实现要素：

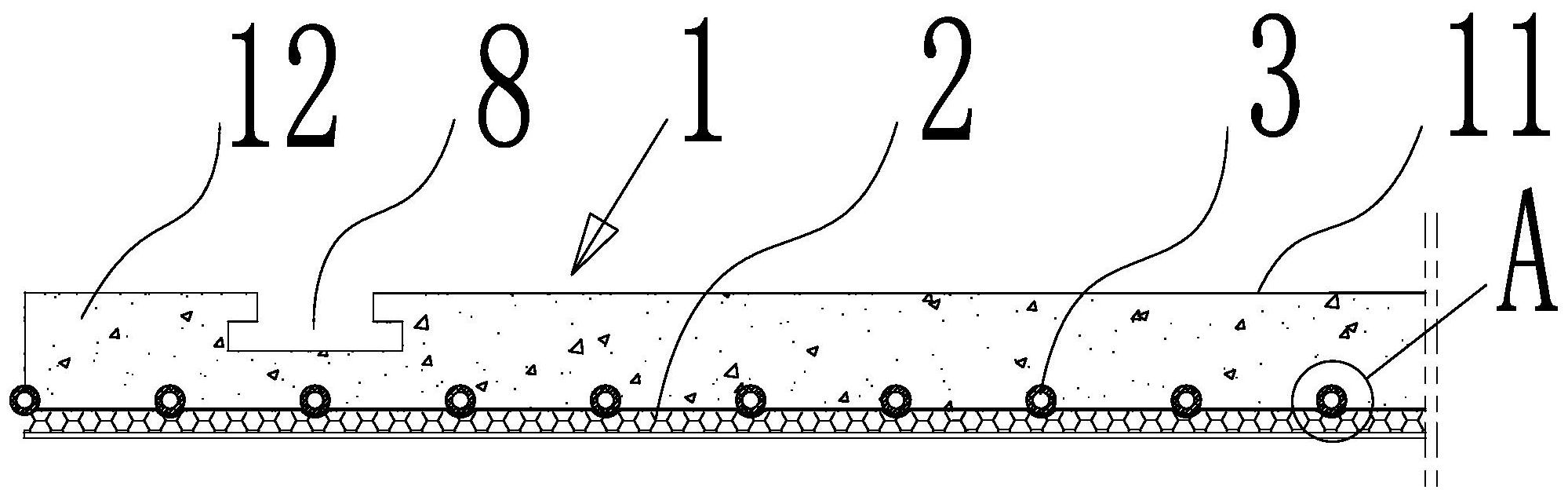

本发明主要是提供了一种结构简单，热效率高，节能环保的带有毛细管的复合板 及该复合板的成型方法，解决了现有技术中存在的供暖系统结构复杂，供暖空间温度不均 匀，热效率低、能源高等的技术问题。 本发明的上述技术问题主要是通过下述技术方案得以解决的：一种带有毛细管的 复合板，包括平铺固定在顶棚上的保温板，在所述保温板外平铺固定有蜂窝金属板，在蜂窝 金属板与保温板间夹装有若干毛细管，毛细管的两端分别通过供水管和回水管连接在调温 供水水源上。将若干毛细管平铺夹设在蜂窝金属板与保温板间，毛细管的两端又分别通过 供水管和回水管连接在调温供水水源上，由此毛细管与调温供水水源形成了用于供暖或供 热的毛细管网，结构中由于其内层采用保温板，外层采用蜂窝金属板，内层的保温板用于保 持毛细管温度并确保其热量不会向顶棚的一侧传递，而外层的蜂窝金属板用于传递毛细管 热量使其热量向室内空间传递，蜂窝金属板的金属特性使其具有良好的热传导能力，“蜂 窝”状结构又使金属板内部自带若干孔洞，由此不仅使作为传热载体的蜂窝金属板表面积 增加，传热性能和效率提高，同时由于“蜂窝”状的孔洞也具有非常强的保温效果，从而使蜂 窝金属板在传热过程中自身温度也始终保持恒定，即作为散热面的蜂窝金属板散热始终保 持均匀，因此室内人体体感舒适性高，相对于普通地暖热效率高，节约能耗30%以上，节能环 保，根据用户的使用要求，也可以将本专利申请中的复合板平铺在室内墙面；同时由于结构 中的毛细管的连接在调温供水水源上，冬季使用时通过升高调温供水水源温度来满足室内 供热要求，夏季将调温供水水源的水温度控制在16℃-18℃左右，供回水为3℃左右的温差 时，可避免蜂窝金属板表面产生凝露，因此尤其适用于冬季湿冷、夏季湿热的南方地区，整 体结构简单，根据需要可进行工厂化、标准化和特殊定制生产，生产效率高，一致性和可靠 性好，顶棚铺装，施工简单方便。 作为优选，所述毛细管为蛇形管，且毛细管沿保温板的长度方向等间距平铺排列。 毛细管往复弯折后形成蛇形管状，增加了散热面积，同时确保散热面散热均匀。 3 CN 111576730 A 说　明　书 2/4 页 作为优选，所述供水管和回水管平行设于毛细管下方对应的蜂窝金属板和保温板 间。供水管和回水管位于毛细管的同侧，方便铺设及安装。 作为优选，与所述毛细管对应的蜂窝金属板表面向外延伸形成外定位凹槽，与毛 细管对应的保温板表面向内延伸形成内定位凹槽，毛细管互配夹持在对应的外定位凹槽和 内定位凹槽内。毛细管夹设在内、外定位凹槽内，一方面使毛细管可靠固定在蜂窝金属板和 保温板间，另一方向增加毛细管与蜂窝金属板表面的接触面积，提高传热效率。 作为优选，所述保温板包括平行罩装在蜂窝金属板内表面的金属内框板，在金属 内框板与蜂窝金属板间的容纳腔内填充着聚氨酯发泡。保温板采用聚氨酯发泡，成本低，重 量轻，成型方便，保温效果好。 作为优选，所述金属内框板的表面朝向蜂窝金属板方向延伸形成若干个T形挂槽。 T形挂槽方便复合板的吊挂式快速安装。 一种带有毛细管的复合板的成型方法，包括如下顺序步骤： 1）根据设计要求选用蜂窝金属板，并在蜂窝金属板的背面冲压成型出与毛细管互配的 外定位凹槽； 2）将毛细管平铺固定在外定位凹槽内，且毛细管的供水口和回水口位于蜂窝金属板的 同侧方向； 3）在与毛细管的供水口和回水口对应的蜂窝金属板上固定供水管和回水管，供水口贯 通连接在供水管上，回水口贯通连接在回水管上； 4）取金属内框板罩装在毛细管外，再向金属内框板与蜂窝金属板形成的间隙内填充聚 氨酯发泡。 复合板经过蜂窝金属板的外定位凹槽加工、毛细管的固定、毛细管与供水管和回 水管的连接，以及填充聚氨酯发泡形成保温层等步骤即可完成，现场施工时再将复合板平 铺在顶棚上即可，相对于传统的地暖施工，简单方便。 作为优选，在外定位凹槽内涂抹导温胶。毛细管通过导温胶粘接固定在外定位凹 槽内，一是确保毛细管得到可靠固定，二是通过导温胶使毛细管与蜂窝金属板充分接触，以 提高热交换效率。 一种带有毛细管的复合板的使用方法，包括如下步骤： 1）冬季普通供暖：调温供水水源的水温为35℃－30℃； 2）高温供热（40℃以上）：调温供水水源的水温不超过50℃； 3）夏季防结露：调温供水水源的水温为16℃-18℃。 冬季使用时，普通地暖的供回水温度一般在55℃－45℃，而本专利申请的供水温 度根据不同地区和室内热舒适度要求，其供回水温度一般为35℃－30℃，如果用做室内局 部高温（40℃以上）供热，一般供水温度不超过50℃，供热时供回水温差3℃-5℃，比普通地 暖节能30%以上。为了满足湿热的南方地区夏季的使用要求，防止蜂窝金属板发生结露现 象，本专利申请的供水温度一般控制在16℃-18℃，供回水温差3℃，只需改变调温供水水源 的供水温度，无需其他辅助控温手段即可实现表面防结露，且防结露效果好，环保节能效果 显著。 因此，本发明的带有毛细管的复合板及该复合板的成型方法具有下述优点：1、采 用毛细管网实施供暖或供冷，热效率高，室内温度均匀舒适；2、比普通地暖节能30%以上，环 4 CN 111576730 A 说　明　书 3/4 页 保节能效果显著；3、复合板与顶棚安装固定方式简单方便，现场施工周期短；4、复合板可在 施工现场外批量生产，生产效率高，制造成本低；5、只需改变调温供水水源的供水温度，无 需增设其他辅助控温手段即可实现表面防结露，防结露效果好，使用成本进一步降低。 附图说明： 图1是本发明带有毛细管的复合板的局部结构示意图； 图2是图1所示A处的放大图； 图3是图1去掉保温板后的俯视图。
