技术摘要：
本发明公开一种用于基因合成的流体控制装置，包括支撑机构、进液机构和控制机构；支撑机构包括支撑台、第一水泵电机、第二水泵电机、连接管、竖直固定板、L型固定架和分流箱，进液机构包括加压杆、支撑挡板、固定杆、抽气管、压力表、第一进液管、进液阀和第二进液管，  全部
背景技术：
基因合成是指在体外人工合成双链DNA分子的技术，与寡核苷酸合成有所不同：寡 核苷酸是单链的，所能合成的最长片段仅为100nt左右，而基因合成则为双链DNA分子合成， 所能合成的长度范围50bp-12kb。基因合成是用人工方法合成基因的技术，是基因获取的手 段之一，相对于从已有生物中获取基因来说，基因合成无需模板，因而不受基因来源限制； 现有的用于基因合成的流体控制装置，无法在实现控制功能的同时将流体预先混合，功能 单一，无法实现混合和控制同时进行； 中国发明专利CN107530537A公开了一种该类型的流体控制装置，所述流体控制装 置包括流体流动壳体并且包括调节元件，所述流体流动壳体具有至少一个附接端口以及至 少一个连接端口，所述至少一个附接端口用于附接和移除外部医用流体引导部件，所述至 少一个连接端口用于连接到所述医用流体输送系统的另外的功能部件，所述调节构件用于 控制流体相对于所述至少一个附接端口和/或所述至少一个连接端口的流动。根据本发明， 具有在2μm和15μm之间的孔隙宽度的微粒过滤器集成到附接端口中。
技术实现要素：

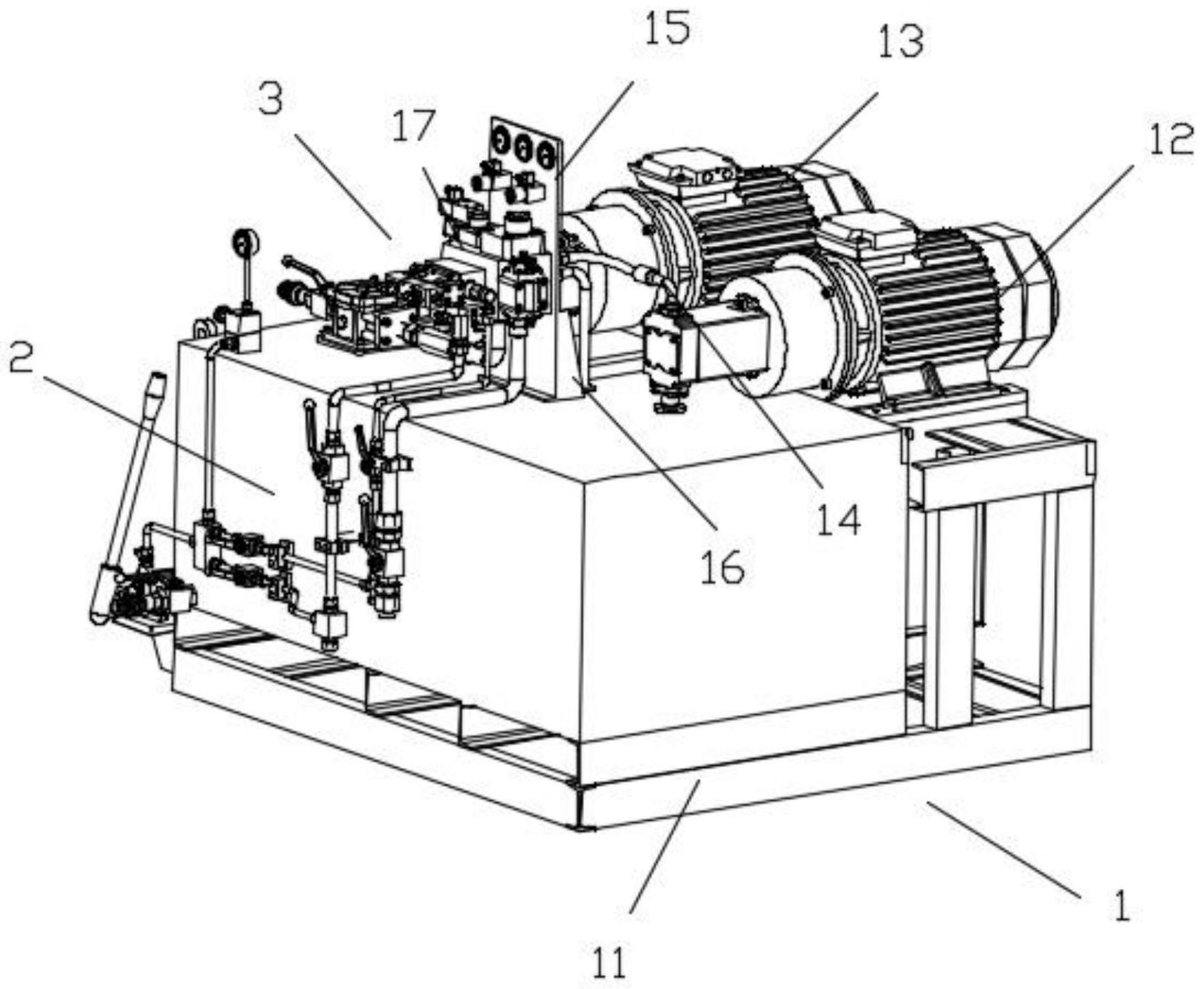

为了克服上述的技术问题，本发明提供一种用于基因合成的流体控制装置及其工 作方法。 本发明所要解决的技术问题： 现有的用于基因合成的流体控制装置，无法在实现控制功能的同时将流体预先混 合，功能单一，无法实现混合和控制同时进行。 本发明的目的可以通过以下技术方案实现： 一种用于基因合成的流体控制装置，包括支撑机构、进液机构和控制机构； 支撑机构包括支撑台、第一水泵电机、第二水泵电机、连接管、竖直固定板、L型固 定架和分流箱，第一水泵电机、第二水泵电机、连接管、竖直固定板、L型固定架和分流箱均 安装在支撑台上表面，第一水泵电机和第二水泵电机底端固定在支撑台上表面，第一水泵 电机和第二水泵电机一端连接两个连接管，竖直固定板安装在支撑台上表面中心位置，竖 直固定板通过L型固定架进行固定，竖直固定板一侧表面与L型固定架侧表面通过螺栓固 定，分流箱安装在竖直固定板另一侧表面中心位置； 进液机构包括加压杆、支撑挡板、固定杆、抽气管、压力表、第一进液管、进液阀和 第二进液管，加压杆、支撑挡板、固定杆、抽气管、第一进液管、进液阀和第二进液管均安装 在支撑台侧表面，支撑挡板固定安装在支撑台底端侧表面，加压杆通过支撑挡板固定在支 撑台底端，加压杆与支撑挡板边角固定，压力表安装在支撑台上表面，压力表与抽气管连 4 CN 111594423 A 说　明　书 2/4 页 接，抽气管一端与压力表连接，抽气管另一端与加压杆连接，第一进液管和第二进液管通过 两个固定杆与抽气管固定，第一进液管和第二进液管上均安装进液阀，第一进液管和第二 进液管分别与两个连接管连通； 控制机构包括固定台、流量盘、旋转塞、排液管、控制器和排液头，固定台安装在分 流箱侧表面，固定台底端表面安装第一进液管和第二进液管，第一进液管和第二进液管贯 穿固定台底端表面，流量盘安装在竖直固定板上方，排液管一端贯穿固定台底端表面，排液 管上分别安装旋转塞和控制器，排液管另一端连接排液头。 进一步地，进液机构和控制机构均安装在支撑机构上，进液机构一端安装在支撑 机构侧表面，控制机构安装在支撑机构上表面，进液机构与控制机构连接。 进一步地，连接管一端与第一水泵电机和第二水泵电机连接，连接管另一端贯穿 竖直固定板和分流箱侧表面。 进一步地，固定台、流量盘、旋转塞、排液管、控制器和排液头均安装在固定台上表 面。 一种用于基因合成的流体控制装置的工作方法，包括如下步骤： 第一步、将连接管一端与第一水泵电机和第二水泵电机连接，连接管另一端贯穿 竖直固定板和分流箱侧表面，竖直固定板安装在支撑台上表面中心位置，竖直固定板通过L 型固定架进行固定； 第二步、将加压杆与支撑挡板边角固定，压力表安装在支撑台上表面，压力表与抽 气管连接，抽气管一端与压力表连接，抽气管另一端与加压杆连接，第一进液管和第二进液 管通过两个固定杆与抽气管固定； 第三步、打开进液阀，将不同流体分别通过第一进液管和第二进液管通入，调节压 力杆，观察压力表，启动第一水泵电机和第二水泵电机，不同流体在分流箱汇合，关闭第一 进液管和第二进液管，混合后的流体进入排液管中，调节旋转塞以及在控制器，控制排液流 量，最后从排液头排出。 本发明的有益效果： 本发明一种用于基因合成的流体控制装置，包括支撑机构、进液机构和控制机构； 进液机构和控制机构均安装在支撑机构上，进液机构一端安装在支撑机构侧表面，控制机 构安装在支撑机构上表面，进液机构与控制机构连接；而且本发明在工作过程中打开进液 阀，将不同流体分别通过第一进液和第二进液管通入，调节压力杆，观察压力表直至到达设 定压力，启动第一水泵电机和第二水泵电机，不同流体在电机的作用下向上移动，直至在分 流箱汇合，关闭第一进液管和第二进液管，混合后的流体进入排液管中，调节旋转塞以及在 控制器的作用下，控制排液流量，最后从排液头排出，解决了现有的用于基因合成的流体控 制装置，无法在实现控制功能的同时将流体预先混合，功能单一，无法实现混合和控制同时 进行的技术问题。 附图说明 为了便于本领域技术人员理解，下面结合附图对本发明作进一步的说明。 图1为本发明一种用于基因合成的流体控制装置结构示意图； 图2为图1中进液机构结构示意图； 5 CN 111594423 A 说　明　书 3/4 页 图3为图2局部示意图。 图中：1、支撑机构；11、支撑台；12、第一水泵电机；13、第二水泵电机；14、连接管； 15、竖直固定板；16、L型固定架；17、分流箱；2、进液机构；21、加压杆；22、支撑挡板；23、固定 杆；24、抽气管；25、压力表；26、第一进液管；27、进液阀；28、第二进液管；3、控制机构；31、固 定台；32、流量盘；33、旋转塞；34、排液管；35、控制器；36、排液头。
