技术摘要：
本发明公开了一种实验室抑菌圈面积测量分析仪，属于医学检测领域。一种实验室抑菌圈面积测量分析仪包括托板，所述托板的上端设有定位板，所述定位板的下端设有与培养皿外形配合的定位槽，所述定位板的上端设有与定位槽连通的测量槽，所述定位板的下端固定连接有四个矩  全部
背景技术：
培养皿是一种用于微生物或细胞培养的实验室器皿，由一个平面圆盘状的底和一 个盖组成，一般用玻璃或塑料制成。抑菌圈是福莱明发现青霉素的过程中，提出的一个词 汇。青霉的培养皿的周围是一个以青霉菌落为圆心的一个规则的圆，不生长细菌,而在远离 青霉的地方有细菌生长。不生长细菌的地方，这个圆圈被福莱明称为抑菌圈。 抑菌圈的面积大小决定着实验结果，于是在培养皿培养完菌群后，实验者需要人 工对抑菌圈进行直径的测量而得到面积的大小，测量抑菌圈直径一般采用游标卡尺或者尺 子在培养板的背面测量，但是测量时很难保证较高的测量精度。
技术实现要素：

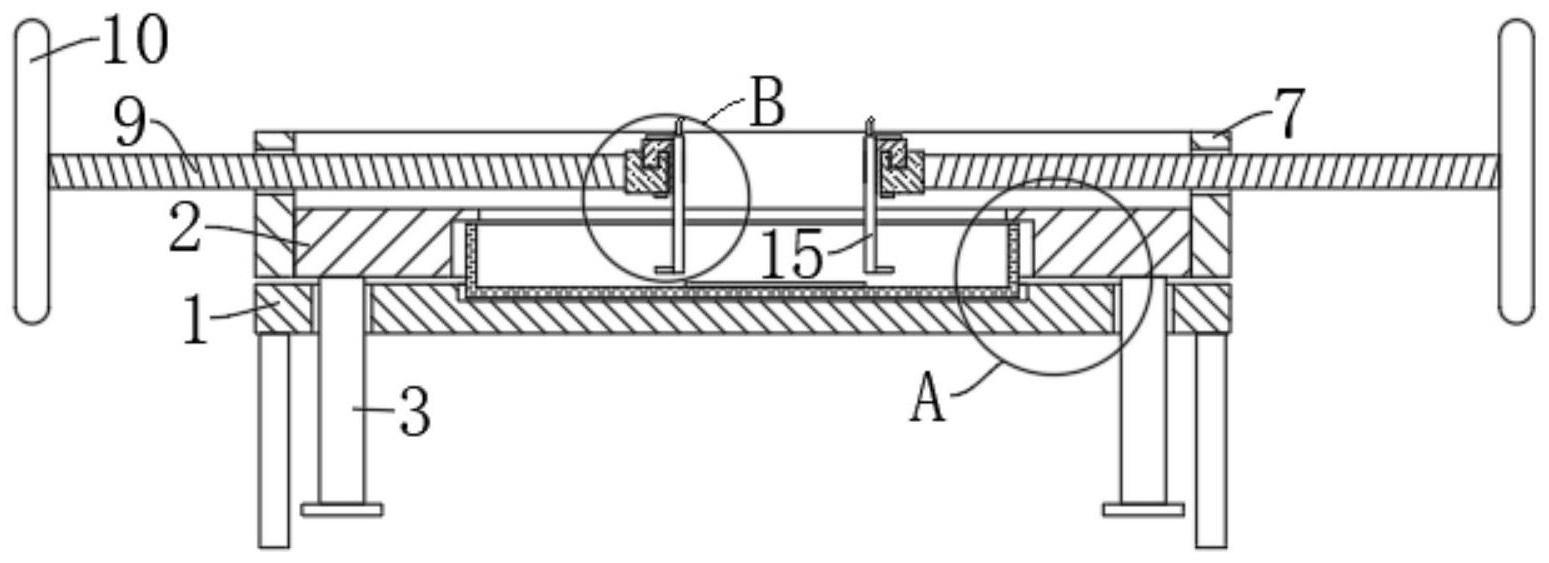

本发明的目的是为了解决现有技术中抑菌圈测量精度不高的问题，而提出的一种 实验室抑菌圈面积测量分析仪。 为了实现上述目的，本发明采用了如下技术方案： 一种实验室抑菌圈面积测量分析仪，包括托板，所述托板的上端设有定位板，所述 定位板的下端设有与培养皿外形配合的定位槽，所述定位板的上端设有与定位槽连通的测 量槽，所述定位板的下端固定连接有四个矩形分布的滑杆，所述托板的上端设有与滑杆配 合的滑槽，所述定位板的上端固定连接有矩形框，所述矩形框的两侧之间设有直径测量装 置。 优选的，所述直径测量装置包括设置在矩形框左右两侧壁的螺纹孔，两个所述螺 纹孔内均螺纹连接有与其配合的螺纹杆，所述矩形框架的侧壁之间滑动连接有两个与螺纹 杆垂直的横板，两个所述螺纹杆的相对端分别转动连接在两个横板的侧壁，两个所述螺纹 杆的另一端均固定连接有转盘，两个所述横板的其中一端均延伸至矩形框架的外壁，所述 矩形框架的侧壁设有与横板配合的条形滑道，两个所述横板中的其中一个横板的末端固定 连接有标尺，两个所述横板的侧壁均设有精度提升装置。 优选的，所述精度提升装置包括设置在横板上端的条形槽与条形口，所述条形槽 与条形口内滑动连接有N形滑块，所述N形滑块的外壁设有凸形滑道，所述凸形滑道内滑动 连接有滑板，所述滑板的上端侧壁固定连接有限位板与拉环，所述滑板的右侧壁与横板的 右侧壁共线设置。 优选的，所述滑板的下端侧壁固定连接有下磁铁，所述横板的下端固定连接有上 磁铁，所述下磁铁与上磁铁的下对应面磁性相反。 优选的，所述托板的上端设有与定位槽对应的放置槽。 优选的，所述转盘的外壁套设有橡胶套。 优选的，所述托板的下端固定安装有四个矩形分布的支撑腿。 3 CN 111595229 A 说　明　书 2/4 页 优选的，四个所述滑杆的下端均固定连接有限位块。 优选的，所述螺纹杆通过轴承转动连接在横板的侧壁。 优选的，所述放置槽与定位槽的内壁均设有橡胶垫。 与现有技术相比，本发明提供了一种实验室抑菌圈面积测量分析仪，具备以下有 益效果： 1、该实验室抑菌圈面积测量分析仪，通过转盘转动螺纹杆，螺纹杆在螺纹孔的作 用下带动横板滑动，当两个横板的位置分别位于抑菌圈的两侧顶点时，观察标尺的刻度，即 可得出抑菌圈的直径大小，从而算出抑菌圈的面积，由于两个横板的之间始终平行，并有螺 纹杆控制移动，所以精准的更高。 2、该实验室抑菌圈面积测量分析仪，在测量过程中将条形槽上的N形滑块滑动至 抑菌圈的两侧顶点，将滑板向培养皿内推进使其与抑菌圈更加贴近，然后再次调整横板，使 滑板的下端与抑菌圈的定点更加贴近，从而使测量的精度进一步提升。 3、该实验室抑菌圈面积测量分析仪，在测量完成后通过拉环将滑板提起，即可通 过下磁铁与上磁铁将滑板定位，便于下次测量使用。 附图说明 图1为本发明提出的一种实验室抑菌圈面积测量分析仪的结构示意图； 图2为本发明提出的一种实验室抑菌圈面积测量分析仪的俯视结构示意图； 图3为本发明提出的一种实验室抑菌圈面积测量分析仪图1中A处的结构示意图； 图4为本发明提出的一种实验室抑菌圈面积测量分析仪图1中B处的结构示意图； 图5为本发明提出的一种实验室抑菌圈面积测量分析仪图2中C处的结构示意图。 图中：1、托板；2、定位板；3、滑杆；4、滑槽；5、定位槽；6、测量槽；7、矩形框；8、横板； 9、螺纹杆；10、转盘；11、标尺；12、条形滑道；13、条形槽；14、N形滑块；15、滑板；16、拉环；17、 限位板；18、下磁铁；19、上磁铁；20、条形口；21、凸形滑道；22、放置槽；23、螺纹孔。
