技术摘要：
本发明涉及建筑工程技术领域，公开一种铝木混合模板结构及其施工方法，其中铝木混合模板结构包括：铝模板，设于待浇筑的墙体的侧面，设于同一侧的若干铝模板沿水平方向依次排列；木模板，设于待浇筑的墙体的侧面，木模板与铝模板共同围蔽待浇筑的墙体；龙骨组件，包括  全部
背景技术：
在建筑领域中，铝合金模板施工凭借其高效、节能、环保等特点被越来越多的应用 于建筑施工过程中。然而由于铝合金模板的造价高昂、生产周期长，因此一般用于墙体形状 和尺寸一致的标准层。 标准层设有厚度和长度相同的楼内墙体，而非标准层中的墙体尺寸往往与标准层 不一致，因此为标准层设计的铝合金模板无法直接应用于非标准层。对于奇数层和偶数层 之间布局不一致的建筑，其墙体尺寸也不完全一致，因此也无法采用同一套铝合金模板分 别对奇数层和偶数层进行施工。若采用木模板应对上述的非标准情况，由于木模板的周转 次数少、表面质量容易受周转次数影响，因此施工成本也会随之上升。 如何提高施工效率、降低施工成本，是本领域技术人员需要解决的技术问题。
技术实现要素：

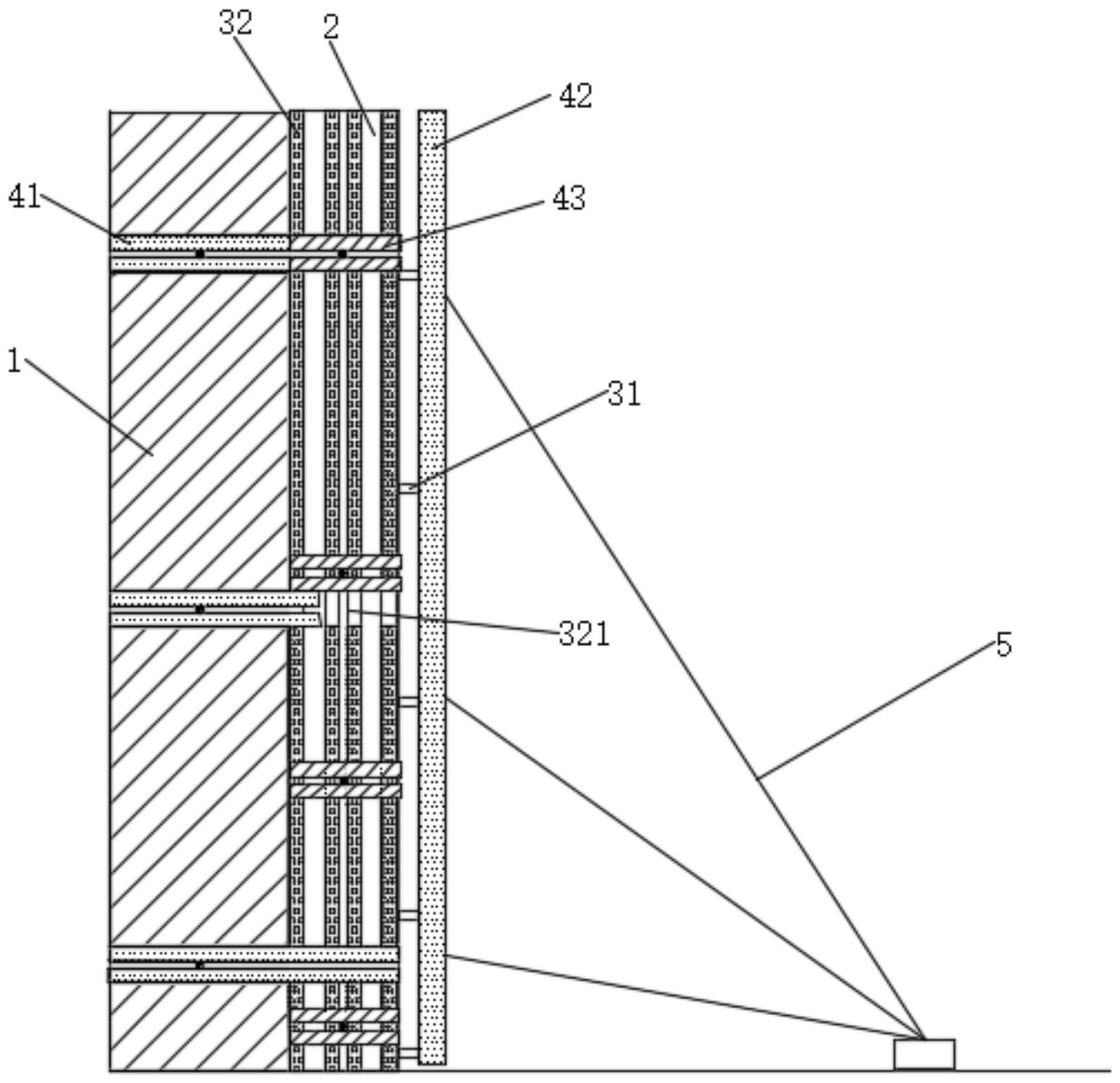

基于以上所述，本发明的目的在于提供一种铝木混合模板结构，能够提高施工效 率、降低施工成本。 为达上述目的，本发明采用以下技术方案： 一种铝木混合模板结构，包括： 铝模板，设于待浇筑的墙体的侧面，设于同一侧的若干所述铝模板沿水平方向依 次排列； 木模板，设于待浇筑的所述墙体的侧面，所述木模板与所述铝模板共同围蔽待浇 筑的所述墙体； 龙骨组件，包括沿水平方向设置的主龙骨和沿竖直方向设置的次龙骨，所述主龙 骨与设于待浇筑的所述墙体的侧帮位置上的所述木模板连接，所述次龙骨与设于待浇筑的 所述墙体的非侧帮位置上的所述木模板连接； 背楞组件，用于加固所述铝模板和所述木模板，包括第一背楞，所述第一背楞能够 同时固定所述铝模板和所述次龙骨；以及 斜撑件，第一端与地面连接，第二端与所述背楞组件连接。 作为铝木混合模板结构的优选方案，所述次龙骨的厚度与所述木模板的厚度之和 等于所述铝模板的厚度，所述第一背楞能够同时压抵于所述次龙骨和所述铝模板。 作为铝木混合模板结构的优选方案，所述次龙骨的厚度与所述木模板的厚度之和 大于所述铝模板的厚度，所述次龙骨上设有让位槽，所述让位槽底部与所述木模板背离所 述次龙骨的侧面的距离等于所述铝模板的厚度，所述第一背楞能够同时压抵于所述让位槽 底部和所述铝模板。 作为铝木混合模板结构的优选方案，所述次龙骨的厚度与所述木模板的厚度之和 4 CN 111550036 A 说　明　书 2/5 页 小于所述铝模板的厚度，所述次龙骨的外侧还设有垫块，所述垫块、所述次龙骨与所述木模 板的厚度之和等于所述铝模板的厚度，所述第一背楞能够同时压抵于所述垫块和所述铝模 板。 作为铝木混合模板结构的优选方案，所述背楞组件还包括： 第二背楞，所述第二背楞沿竖直方向设置并压抵于所述主龙骨，部分所述斜撑件 的第二端与所述第二背楞连接。 作为铝木混合模板结构的优选方案，所述背楞组件还包括： 第三背楞，沿水平方向设置，与所述次龙骨固定连接。 作为铝木混合模板结构的优选方案，所述木模板的宽度小于所述铝模板的宽度。 还提供一种如上所述的铝木混合模板结构的施工方法，包括以下步骤： 架设所述铝模板； 架设所述木模板； 在所述木模板的外沿架设所述龙骨组件； 在所述铝模板和所述龙骨组件的外侧固定安装所述背楞组件； 架设所述斜撑件； 在所述铝模板和所述木模板围蔽的空间内浇筑混凝土。 作为铝木混合模板结构的施工方法的优选方案，所述步骤在所述铝模板和所述龙 骨组件的外侧固定安装所述背楞组件，具体包括以下步骤： 在所述铝模板和所述次龙骨的外侧固定安装所述第一背楞； 在所述主龙骨的外侧固定安装第二背楞。 作为铝木混合模板结构的施工方法的优选方案，所述步骤在所述铝模板和所述龙 骨组件的外侧固定安装所述背楞组件，具体还包括以下步骤： 在所述次龙骨的外侧固定安装第三背楞。 本发明的有益效果为： 本发明提供的铝木混合模板结构包括铝模板和木模板，在对标准层的墙体进行施 工时，可以通过铝模板单独围蔽墙体进行浇筑；在对非标准层进行施工时，可以根据其墙体 的尺寸与标准层墙体的差异，拆除部分铝模板并以木模板代替，或者直接以木模板拼接，并 以龙骨组件固定木模板，通过铝模板和木模板的组合使用，提高整体模板结构的通用性，避 免采用木模板完全代替铝模板进行非标准层施工，降低木模板的使用频率，也避免因针对 不同楼层设计多套铝模板而增加铝模板的数量，降低施工成本。且与铝模板设于同一侧的 木模板能够直接通过第一背楞一并固定，安装和拆卸均十分便捷，提高施工效率。 本发明提供的铝木混合模板结构的施工方法，主要针对非标准层的墙体施工，在 非标准层对应标准层存在尺寸差异的待浇筑的墙体处，分别架设铝模板和木模板，使之共 同围蔽非标准层上的待浇筑的墙体，提高整体模板结构的通用性，提高施工效率，降低木模 板的使用频率，减少铝模板的数量，降低施工成本。 附图说明 为了更清楚地说明本发明实施例中的技术方案，下面将对本发明实施例描述中所 需要使用的附图作简单的介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施 5 CN 111550036 A 说　明　书 3/5 页 例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据本发明实施 例的内容和这些附图获得其他的附图。 图1是本发明实施例一提供的铝木混合模板结构的结构示意图一； 图2是本发明实施例一提供的铝木混合模板结构的俯视图一； 图3是本发明实施例一提供的铝木混合模板结构的结构示意图二(不含第三背 楞)； 图4是本发明实施例一提供的铝木混合模板结构的俯视图二(不含第三背楞)； 图5是本发明实施例二提供的铝木混合模板结构的施工方法的主要流程图； 图6是本发明实施例二提供的铝木混合模板结构的施工方法的流程图； 图7是本发明实施例二提供的背楞组件安装的流程图。 图中： 1、铝模板；2、木模板；31、主龙骨；32、次龙骨；321、让位槽；41、第一背楞；42、第二 背楞；43、第三背楞；5、斜撑件； 100、墙体。
