技术摘要：

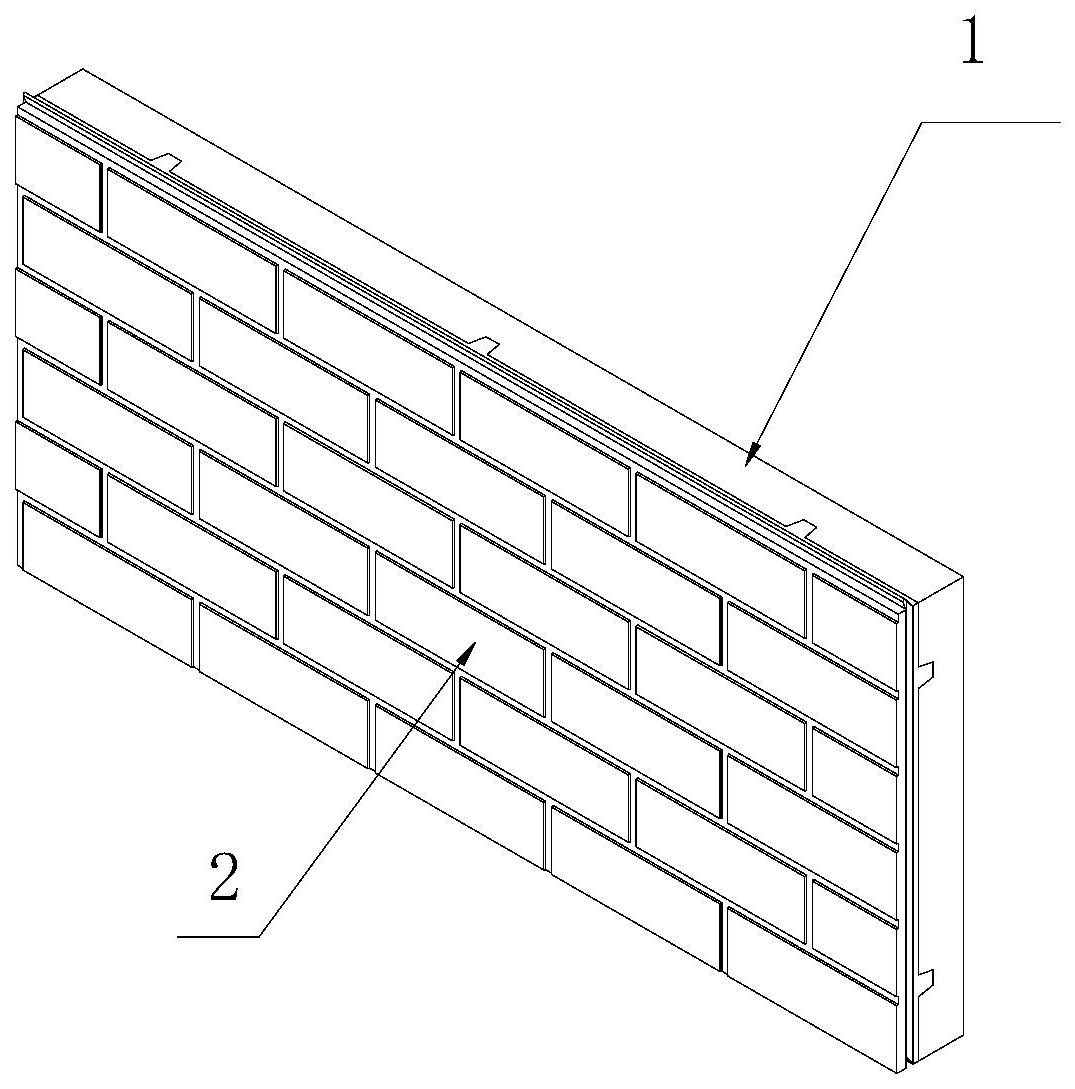

本发明公开了一种装配式外墙保温免拆复合模板；包括保温板和免拆模板；其特征在于：保温板，保温板一侧面用于连接免拆模板，在连接侧所述保温板上开设有横向和纵向交叉且贯通的沟槽；免拆模板；包括模板本体，在模板本体与保温板连接侧形成有与沟槽粘接有横向和纵向交  全部
背景技术：
传统的外墙施工是在钢筋挷扎完成后，工人在脚手架平台和楼板上分别安设外、 内模版和支撑体系，内外模板在内支撑和对拉螺栓或对拉扁铁的共同作用下，形成砼浇筑 空腔，砼达到拆模强度后，拆除模版及支撑。 众所周知，传统的施工方式存在施工效率低，劳动强度大等缺陷，随着建筑模板的 快速发展，近年来出现免拆模板，该种模板将与浇筑后的混凝土一体成型，成型后无需拆 除，及作为墙体的一部分；如果作为外墙，其内侧一般还粘接有保温层，外侧也可以设有装 饰层，这样就可以实现装饰层和保温层一次成型，大大降低了施工效率；现有的保温一体化 外墙模板中的保温层一般采用平面粘合结构或者采用较浅的槽用于容纳粘接剂，提高粘接 强度；根据实现调查该种结构出现粘接不牢固的缺陷；为此本发明提供一种解决保温层粘 接不牢固、提高的免拆复合模板整体强度，易于后期施工的外墙保温免拆复合模板。
技术实现要素：
针对现有技术存在的问题，本发明提供了一种结构简单、提高施工效率、解决保温 层粘接不牢固、提高的免拆复合模板整体强度，易于后期施工的装配式外墙保温免拆复合 模板及制作方法。 本发明是这样实现的，一种装配式外墙保温免拆复合模板；包括保温板和免拆模 板；其特征在于：保温板，保温板一侧面用于连接免拆模板，在连接侧所述保温板上开设有 横向和纵向交叉且贯通的沟槽；免拆模板；包括模板本体，在模板本体与保温板连接侧形成 有与沟槽粘接有横向和纵向交叉且连为一体的凸筋；所述模板本体内预埋有钢筋网，在横 向和纵向交叉凸筋交叉点位置设有与钢筋网连接的外接挂件；所述外接挂件向保温板方向 延伸并穿过保温板；在保温板的外侧所述外接挂件上设有挂装孔；所述模板本体的四周设 有拼接部。 在上述技术方案中，优选的；所述拼接部包括突出部和凹槽部，其中突出部分布在 模板本体的两个相邻拼接面上，凹槽部分布在另外两个相邻的拼接面上。 在上述技术方案中，优选的；所述模板本体设有四周外侧面设有勾缝坡口。 在上述技术方案中，优选的；所述模板本体的外侧面为装饰面。 在上述技术方案中，优选的；所述外接挂件为有金属板材制成，在连接钢筋网侧设 有用于穿装钢筋的钢筋穿装孔，在靠近钢筋穿装孔位置所述外挂连接件的两侧设有开放式 挂槽，在伸出保温层侧的外接挂件的端部设有折弯部，所述折弯部抵接保温层。 在上述技术方案中，优选的；所述外接挂件为有金属板材制成，在连接钢筋网侧设 有用于穿装钢筋的钢筋穿装孔，在伸出保温层侧的外接挂件的端部设有折弯部和外连接 部，所述折弯部抵接保温层；所述外连接部上设有连接孔。 3 CN 111549942 A 说　明　书 2/4 页 在上述技术方案中，优选的；在靠近钢筋穿装孔位置所述外挂连接件的两侧设有 开放式挂槽。 在上述技术方案中，优选的；所述沟槽的截面形状为矩形、燕尾形、梯形、圆弧形或 三角形，通过沟槽提高保温板和模板本体的接触面积。 本发明还公开一种基于上述外墙保温免拆复合模板的制作方法，其特征在于，包 括如下步骤： S1、根据设计规格制作方形模箱，并且再模箱的底板上设有用于定位外接挂件的 定位凹槽；按照设计要求切割保温板，使其一侧面具有横向和纵向交叉的沟槽； S2、根据设计尺寸，将外接挂件带有钢筋穿装孔的一端穿过保温板，直到外接挂件 的折弯部与保温板贴合；在带有沟槽侧所述外接挂件的钢筋穿装孔内穿装横向钢筋，然后 再横向钢筋上绑扎纵向钢筋，绑扎的横向钢筋和纵向钢筋形成钢筋网； S4、向模箱内密实填充纤维水泥混合砂浆，然后启动压力振捣设备带动上模板下 压，初压后，二次纤维水泥混合砂浆或者面层材料，再次启动压力振捣设备带动上模板下 压，上模板下行至设定位置后，保持此压力8～15秒； S5、完成步骤后，启动压力振捣设备停止震动，并带动上模板回程，然后打开模箱， 移出复合模板； S6、将上述的成型的复合模板移送至养护区养护； S7、养护至少24小时，进行检验，将检验合成产品入库码放。 本发明和现有技术相比具有的优点，本发明和现有带保温的免拆模板相比提高保 温层的连接强度，避免了保温层脱落，提高了产品整体质量，另外模板本体和保温层通过沟 槽有效结合为一体，一方面提高了粘结面积，另外一方面提高了相互之间的支持力，有效避 免模板开裂的问题，提高了模板的平整度；此外贯穿插装在保温层内的外接挂件，提高了模 板本体和保温层之间的连接强度；同时也利于后期施工时与内模板进行挂接。 附图说明 图1是本发明实施例1主视图； 图2是图1的后视图； 图3是图1的俯视图； 图4和图5是实施例1立体结构示意图； 图6是图1的立体分解图； 图7是保温板结构示意图； 图8是免拆模板结构示意图； 图9是钢筋网结构示意图； 图10是外接挂件结构示意图； 图11是实施例使用状体图； 图12是实施例图11的俯视图； 图13是实施例2结构示意图； 图14是实施例2中外接挂件结构示意图； 图15是实施例3结构示意图； 4 CN 111549942 A 说　明　书 3/4 页 图中、1、保温板；1-1、沟槽；1-2、凹陷部；2、免拆模板；2-1、凸筋；2-2、拼接部；2- 20、突出部；2-21、凹槽部；2-3、装饰面；2-4、通孔；2-5、勾缝槽；3、钢筋网；4、外接挂件；4-1、 钢筋穿装孔；4-2、折弯部；4-3、外连接部；4-4、连接孔；4-5、开放式挂槽；5、U型挂钩；6、C型 轻钢龙骨；7、内模板。
